Sinota交错式PFC超薄大功率电源

原理框图：

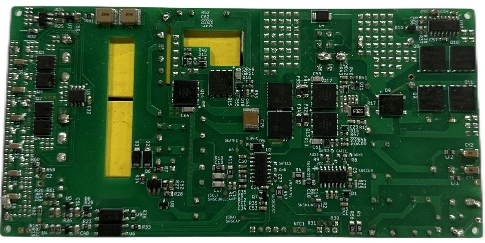

产品实物：

功能描述：

（1）输入90Vac-264Vac，输出28V/300W

（2）尺寸：158mm*77mm*13.8mm高(PCB板上10mm)

（3）效率95.5%（100%载）at 230Vac输入，95% at 115Vac输入

（4）PF>0.96 at 50%载（264Vac），>0.91 at 30%载（264Vac）

（5）空载功耗<150mW at 230Vac(方案中含有LDO*2，增加了待机功耗)

  (6)  采用NXP TEA2376+TEA2226+TEA2095+TEA2209

  (7) 采用英诺赛科GaN  INN650D080BS+ INN700D140C

应用领域：

1. PD charger&Adapter

2. TV power

3. LED lighting

4. Industrial power


---
