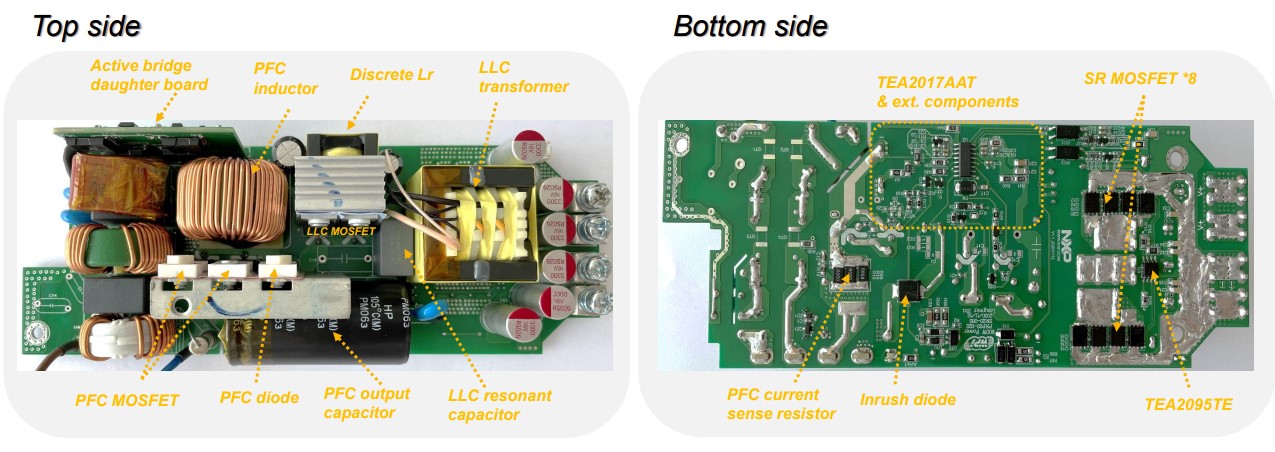

NXP 300W~1000W TEA2017 TEA2095 TEA2209 PC电源方案
1. 输入90Vac-264Vac,输出600W/12V
2. 效率高达95.44%(100%载)在230Vac输入,94.64%(50%载)在115Vac输入
3. 待机功耗82mW在115Vac输入
4. 元器件相对CM LLC方案减少100PCS左右

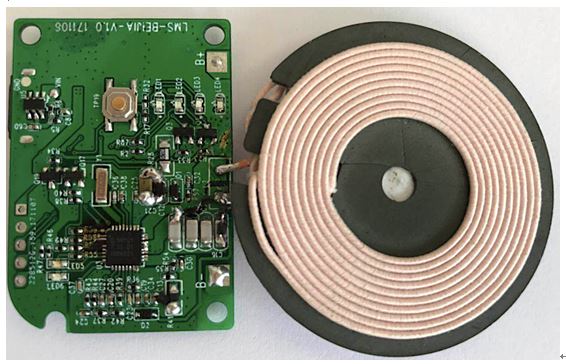

NXP 5W 无线充方案
1.最大输入功率8W,输出5W
2.无线控制器内置MOS及运放,外围简单,性价比高
3.转化效率87%,系统效率74%,符合WPC1.2.3
4.高精度FOD 检测,可识别指环等异物
5.采用DSP内核,功率低至10mW
6.容设备:Iphone8 iphoneX 三星S8 Note5 等

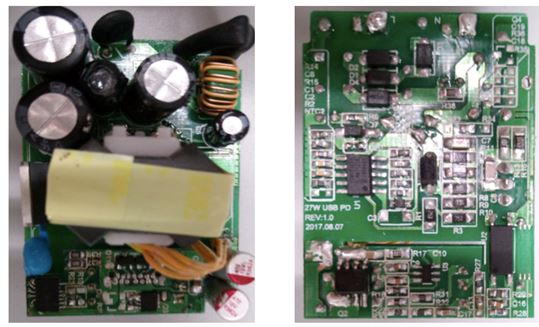

NXP PD3.0 QC4.0 QC4.0 PPS 多口旅充方案
1、总功率30W,C口输出最大达27W ,A口最大输出12W,两口同时工作自动分配功率输出,通过调整功率器件,可升级至65W,升级协议板可升级至4口输出。
2、C口支持USB PD3.0,QC4.0/3.0/2.0,BC1.2 多协议。
3、系统硬件集成20种异常保护模式,最大程度保证系统安全性。
4、单颗协议芯片可实现多种协议,提升系统灵活性及平台一致性。
5、兼容设备:Iphone6/7/8/X ,Ipad /Macbook /Pro 三星S8/S6 华为Mate9 P9 ,小米6等。
NXP PD3.0 QC4.0 QC4.0 PPS 电源解决方案
1、支持USB PD3.0,QC4.0/3.0/2.0,BC1.2 多协议。最大输出功率27W,通过调整协议及外围功率器件,可升级至18W、45W及65W。
2、符合所有的DO EU-CoC Tier2 能效要求(>91%@12V/2.1A 或5V/5A)无负载待机功耗<30mW )。
3、系统硬件集成20种异常保护模式,最大程度保证系统安全性。
4、单颗协议芯片可实现多种协议,提升系统灵活性及平台一致性。
5、兼容设备:Iphone6/7/8/X ,Ipad /Macbook /Pro 三星S8/S6 华为Mate9 P9 ,小米6等。

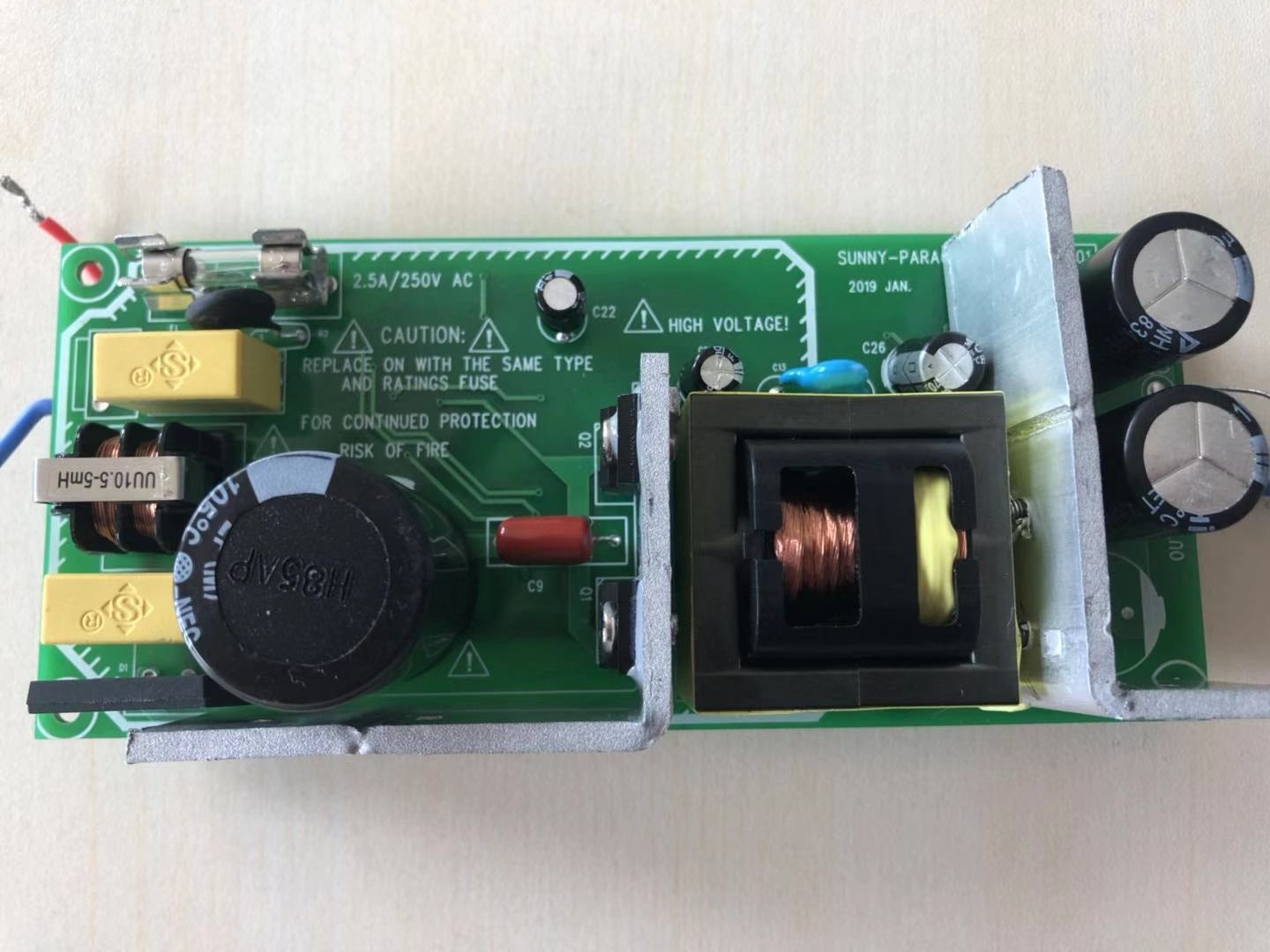

NXP TEA1755 PFC Flyback 75W~150W功率电源方案
1、支持1串至13串锂电池充电,最大功率可达150W
2、自带PFC 控制器器,符合安规认证及各种能效标准
3、输出协议可选(PD协议或自定义私有协议)
4、完善的保护机制(过压、过温、过流、短路路保护、过充及防反接等)
5、功率密度大,体积小,无需⻛风扇散热
6、智能管控锂电充电,保证充电安全及延⻓长电池寿命,同时可以预留留升级接⼝定制个性化功能。
NXP TEA1916 LLC大功率电源方案
1、⽀支持7串至24串锂电池充电,最⼤大功率可达500W
2、没有辅助电源,降低成本,符合安全标准及各种能效标准
3、LLC 效率⾼高、发热⼩小、EMI 性能优越
4、内置X-电容泄放功能,安全,待机功耗低
5、功率密度⼤大,体积⼩小,⽆无需⻛风扇散热
6、完善的保护机制(过压、过温、过流、短路路保护、过充及防反接等)
7、MCU智能管理理锂电充电,保证充电安全及延⻓长电池寿命,同时可以预留升级,定制个性化功能

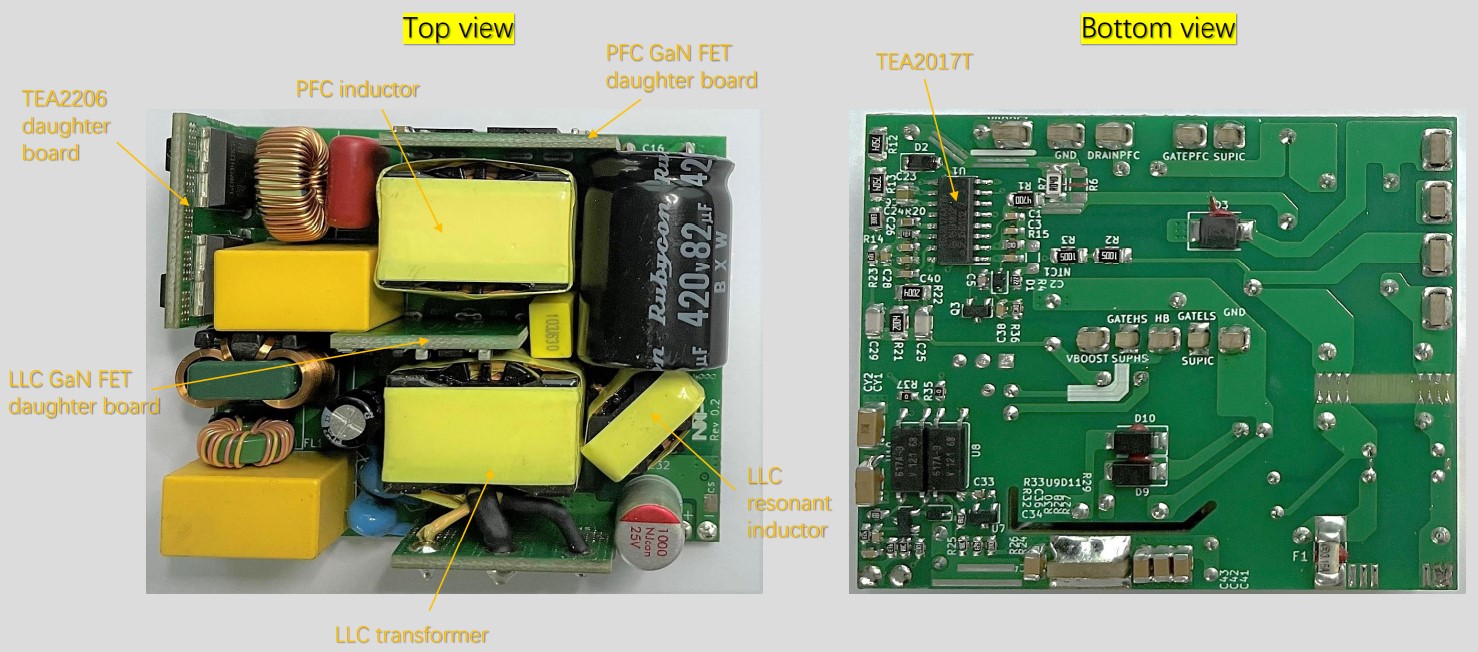

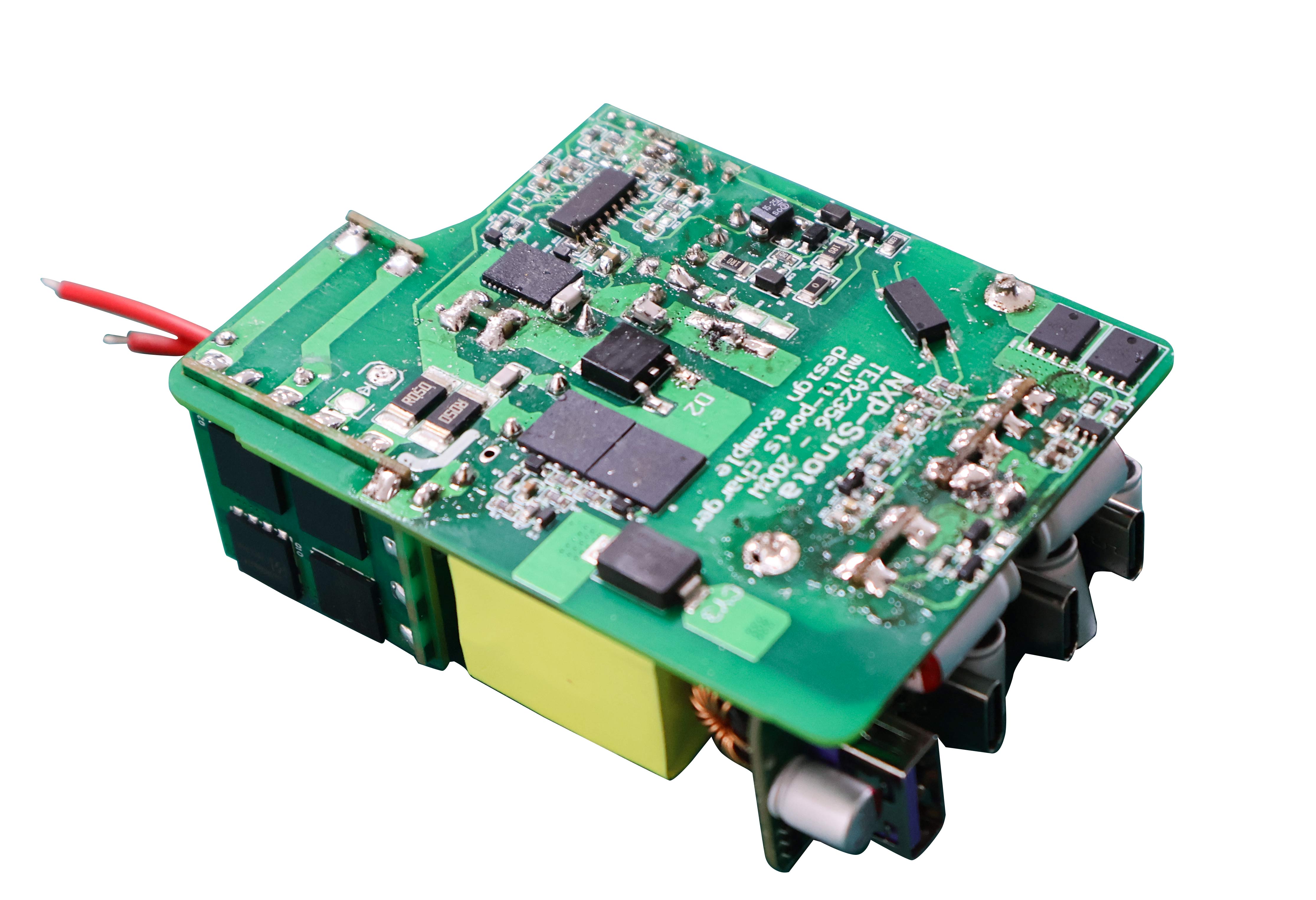

NXP TEA2017 TEA2095 TEA2206 INN650DA260A 150W PD GaN充电器方案
1. 输入90Vac-264Vac,输出150W/21.5V
2. 功率密度高达31.3W/cm3,DEMO尺寸65mm*55mm*22mm
3. 效率高达95.5%在230Vac输入
4. PFC频率200kHZ,LLC频率250kHZ
NXP&南芯无线充移动电源
1、 移动电源采用Buck-boost SC8913,最大功率24W
2、支持PD2.0(双向)及USB-A口输出,无线充输出功率5W,升级协议芯片,可以升级至PD3.0 PPS。
3、内置MCU管控,自由切换无线及有线充放电
4、内置过流、过温、过压、短路保护等多重保护模式
5、PD兼容设备:iphone8 iphoneX Macbook 、三星S8 华为Mate9/P9 等
6、无线充兼容设备:Iphone8 iphoneX 三星S8 Note5 等
NXP&英集芯 无线充移动电源
1.采用MCU IP5310 NXP(NXQ1TXH5)无线充电架构2.个Type-C 输入接口,1个Micro USB 输入接口 ,2个USB A输出接口
3.支持WPC 1.2 QI标准
4.集成高效率的全桥功率MOS
5.所需外部元件很少,最大限度地降低成本和电路板空间
6.待机(等待状态)功率10毫瓦(典型)
7.智能功率限制(SPL)功能,以适应输出有限5 V电源
8.支持过流,过压,过温保护
应用领域:智能手机、游戏机、笔记本及其他便携式电子设备
南芯&昂宝PD方案
1. 支持PD,QC3.0
2. 双向Type-c
3. Cypress CCG2、CCG3 PD协议芯片
4. 有电池保护平衡
5. 支持普通A口 QC3.0
南芯&昂宝汽车紧急启动电源
1. 支持PD,QC3.0
2. 双A 口 5V 2A
3. 888数码管显示
4. 有电池保护平衡
5. 双点烟器
南芯&昂宝石墨烯QC方案
1. 3节2000mAH 18650 石墨烯电芯
2. 12V 10A DC充电,10分钟充满
3. 支持QC放电
4. 支持普通USB-A口 5V 2A放电
5. 有保护和平衡功能
南芯SC3056 SC3503 SC2151A 30-40W集成GaN PD充电器方案
1. SC3056内置GaN方案,DFN5*6封装
2. 功率密度高达 2.14W/cm3 ,设计尺寸29mm*23.5mm*22.6mm
3. 输入90Vac/60Hz-240Vac/50Hz
4. 输出 5V/9V/12V@3A,15V@2.5A,20V@2A,在90V满载下输出端口效率大于92.2%
5. 支持PD2.0/PD3.0-PPS、FC2.0、FC3.0、FCP、SCP、VOOC等多种快充协议
南芯SC3057 SC3503 SC2151A-65W集成GaN PD充电器方案
1. SC3057内置GaN方案,ATQ23.7绕线式变压器
2. 高功率密度 1.91W/cm3
3. 输入100Vac/60Hz-240Vac/50Hz
4. 输出 5V/9V/12V/15V@3A,20V@3.25A
5. 支持PD2.0/PD3.0-PPS、FC2.0、FC3.0、FCP、SCP、VOOC等多种快充协议

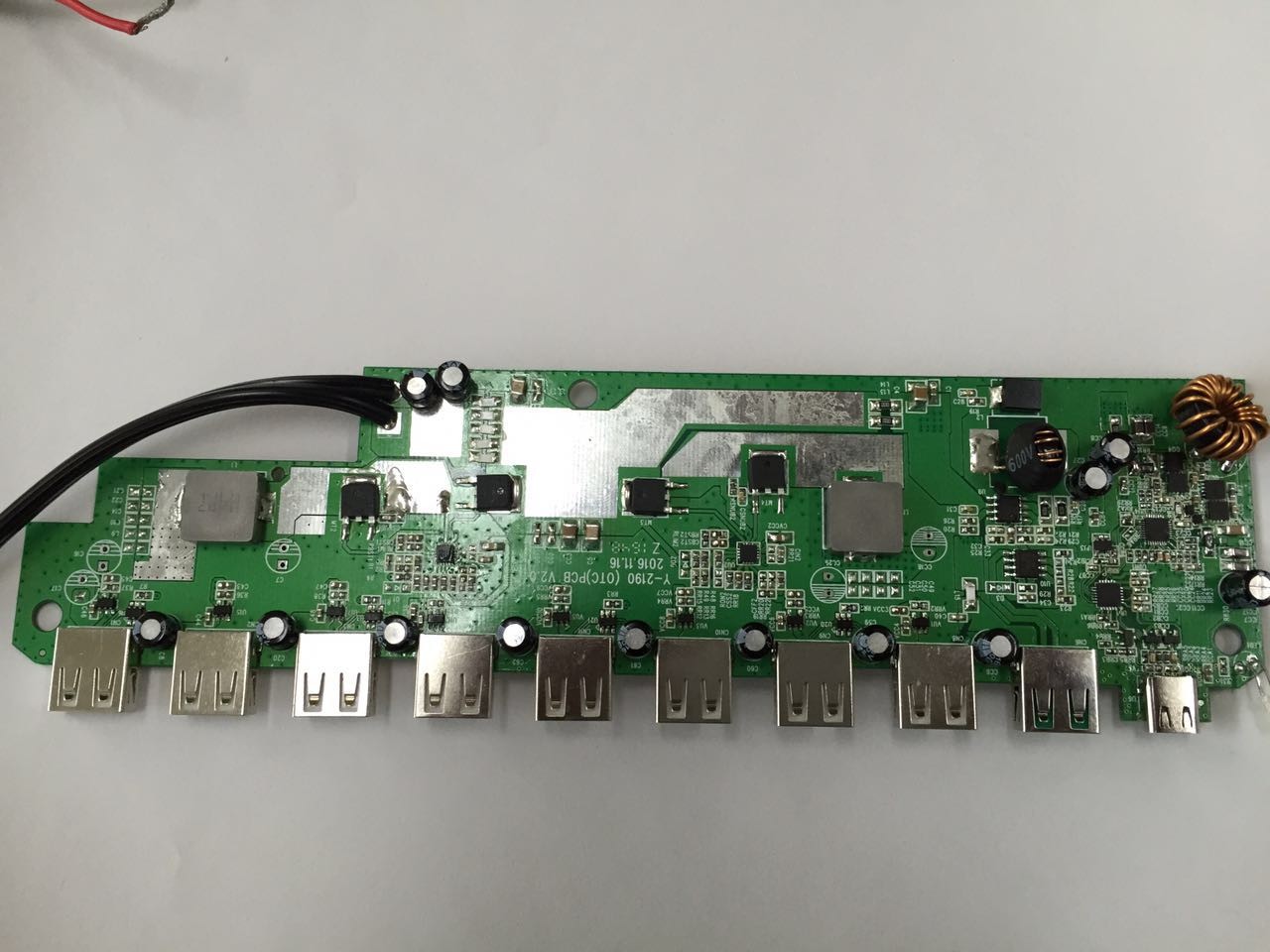

南芯SC8701&SC8001 USB HUB
1.60W PD
2.支持QC3.0
3.支持BC1.2,苹果三星
4.多大8个5V 2.4A USB-A
5.大电流
南芯SC8701车充PD方案
1.60W PD
2.支持QC3.0,MTK PE,FCP,苹果三星BC1.2
3.高效率升降压转换
4.输出电压动态调节
5.超宽输入电压范围:2.7 V 至36V(40V峰值电压)
南芯SC8703 无人机充电方案
1.大功率输出多达88W
2. 高效率升降压转换
3. 轻载自动进入省电模式
4. 支持普通A口放电
5.同步4管升降压控制器
南芯SC8803&昂宝MCU墙充QC方案
1.墙充移动电源
2.支持边充边放
3.支持QC放电
4.支持普通A口放电
5.效率高达95%
南芯SC8804 QC汽车点火器
1.QC输出
2.降压反向放电输出
3.有电池保护平衡
4.支持普通双A口放电
5.充放电状态监控,欠压过压保护
南芯SC9608-15W无线充方案
1. 支持BPP5W、EPP10W、EPP15W
2. 集成高效率全桥驱动、4颗低Ron MOS、高精度电压电流检测、电压电流双路解调
3. 集成Q值检测功能,高精度的FOD
4. 支持QC/PD/FCP/SCP/AFC快充协议输入
5. 支持欠压、过压、过流、过温保护
英集芯IP5318 SOC QC方案
1.支持QC2.0,QC3.0,支持Type-C
2. 支持双向快充
3.支持高达5颗LED 显示
4.转换效率高达96%
5.兼容DCP,BC1.2
