Sinota 65W集成GaN PD充电器方案

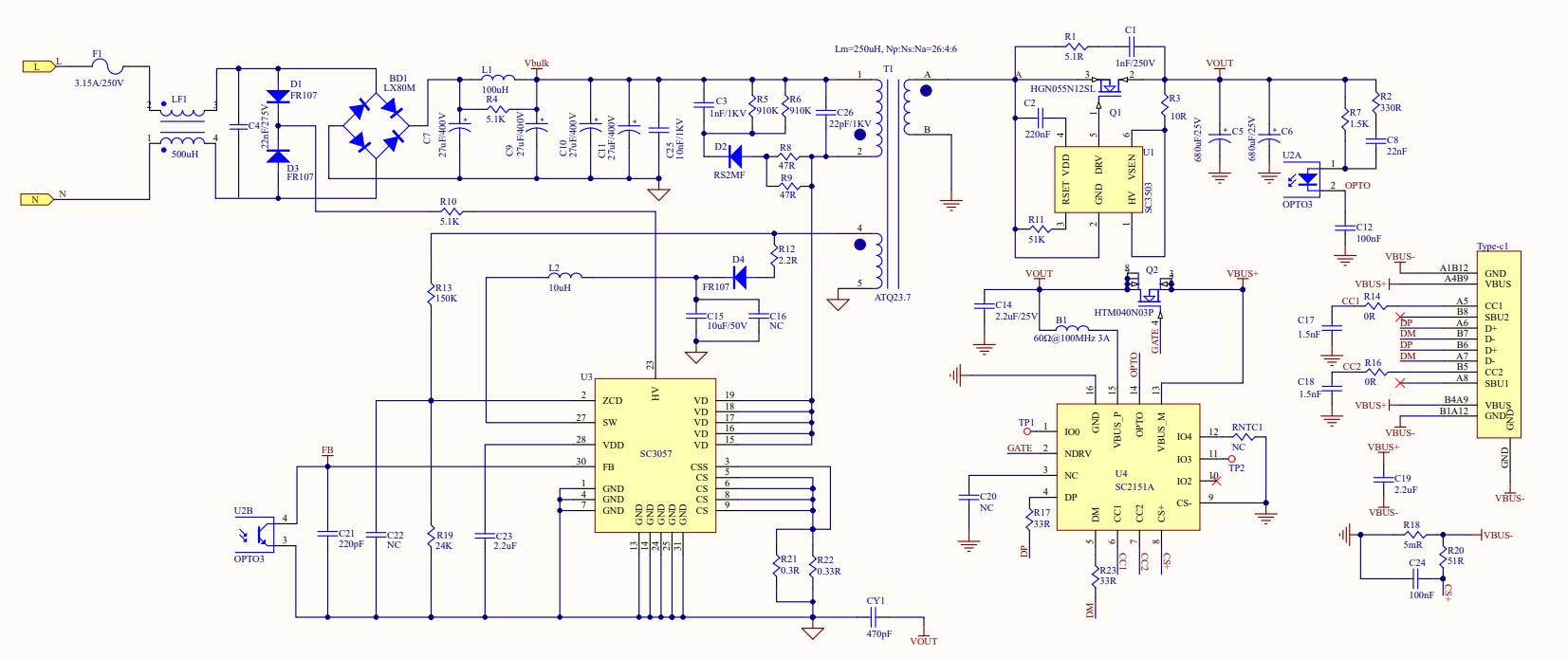

原理框图


产品实物


功能描述

  1. SC3057内置GaN方案,ATQ23.7绕线式变压器

  2. 高功率密度 1.91W/cm3

  3. 输入100Vac/60Hz-240Vac/50Hz

  4. 输出 5V/9V/12V/15V@3A20V@3.25A

  5. 支持PD2.0/PD3.0-PPSFC2.0FC3.0FCPSCPVOOC等多种快充协议

  6. 同步整流用SC3503,协议用SC2151A
