以下拆解报告来源于（充电头网）；
安克推出了一款雷电5桌面充电扩展坞，这款扩展坞设有14个接口，具备一个雷电5上行接口和两个雷电5下行接口，单口传输速率80Gbps，双口共享120Gbps。HDMI和DP接口支持8K 60Hz输出，支持三屏异显。
扩展坞内置氮化镓电源，总功率为250W。机身正面设有两个USB-C和USB-A口，两个USB-C口支持45W输出功率。机身背面设有雷电5接口，HDMI接口，DP接口，2.5G网线接口和USB-A接口，便于连接不常插拔的设备，桌面清爽整洁。
扩展坞机身顶部设有氛围灯，可通过动感灯效，了解扩展坞运行情况。机身背面雷电5接口支持140W输出功率，可为笔记本电脑快充。机身内部设有散热风扇，将工作时产生的热量散发，释放强劲性能，下面充电头网就带来安克这款雷电5扩展坞的拆解，一起看看内部的设计和用料。
包装盒正面印有ANKER品牌、扩展坞外观、名称和扩展坞卖点。

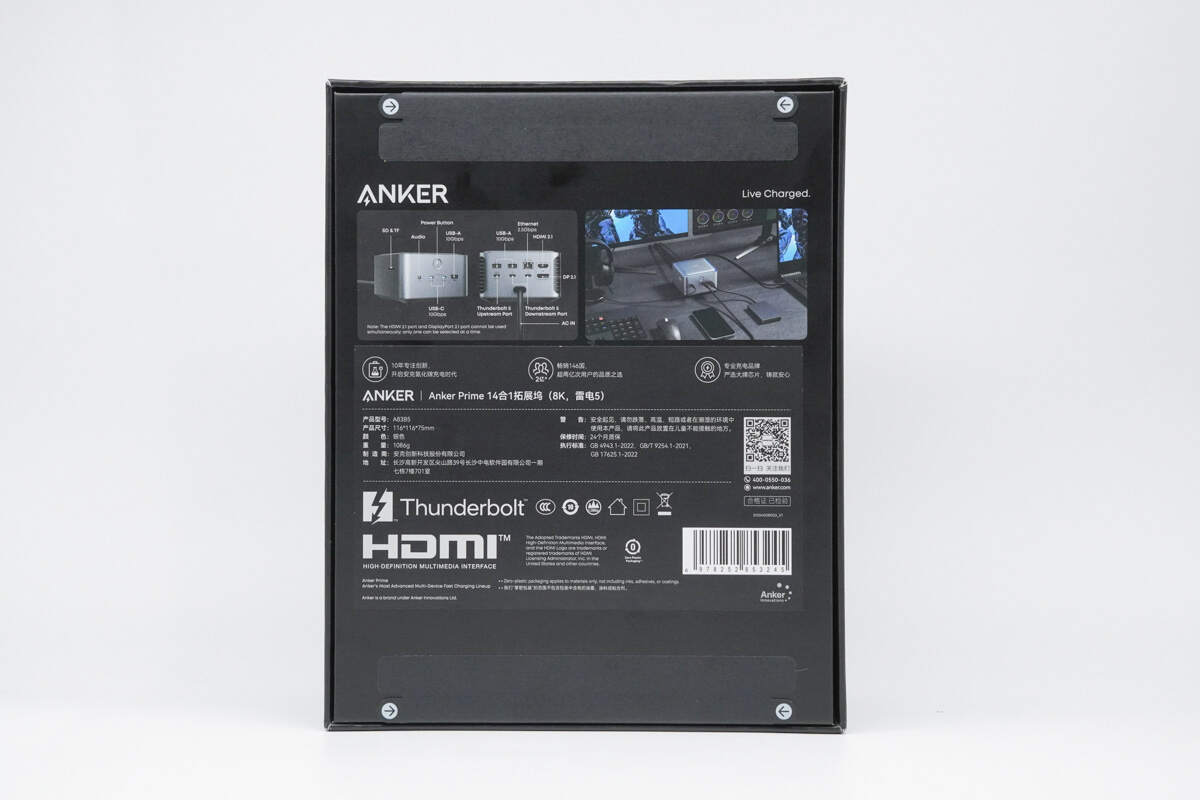

背面标注了接口名称和相应的接口功能，并印有使用场景图和产品卖点介绍。
包装盒侧面印有ANKER PRIME字样。

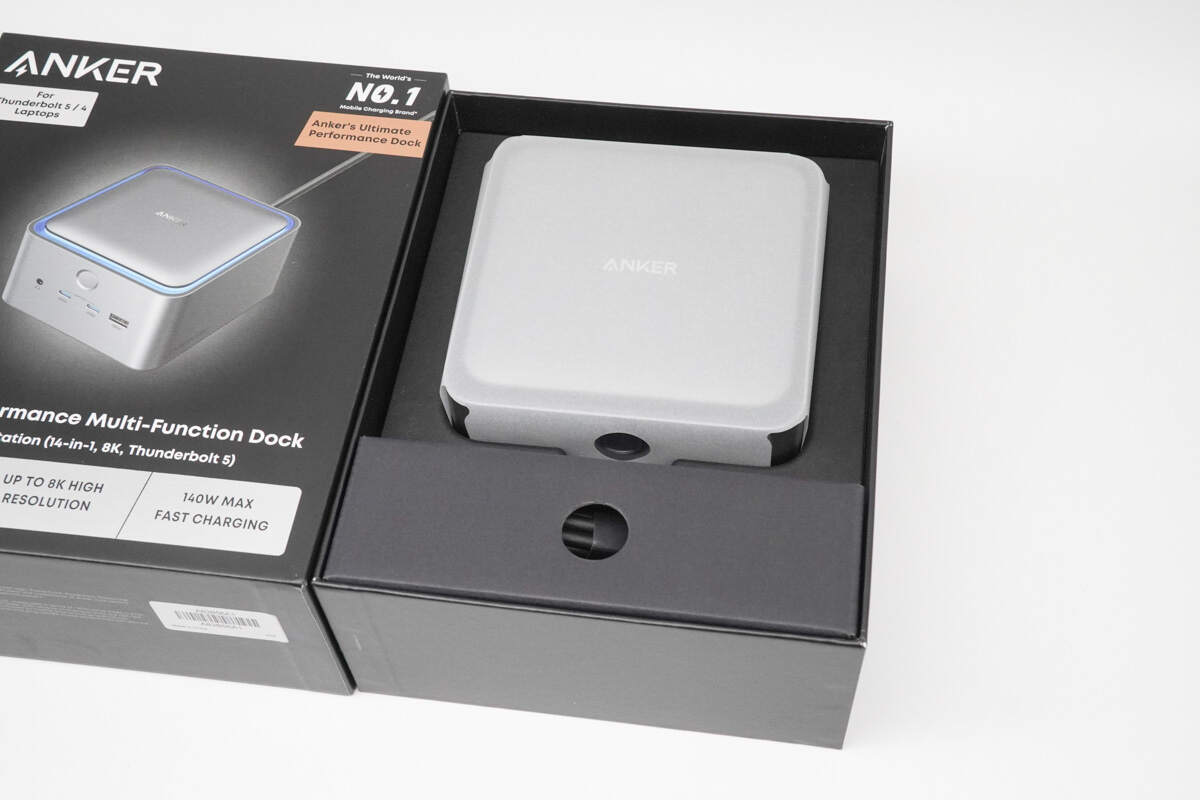

打开包装盒，扩展坞本体包裹保护贴纸。

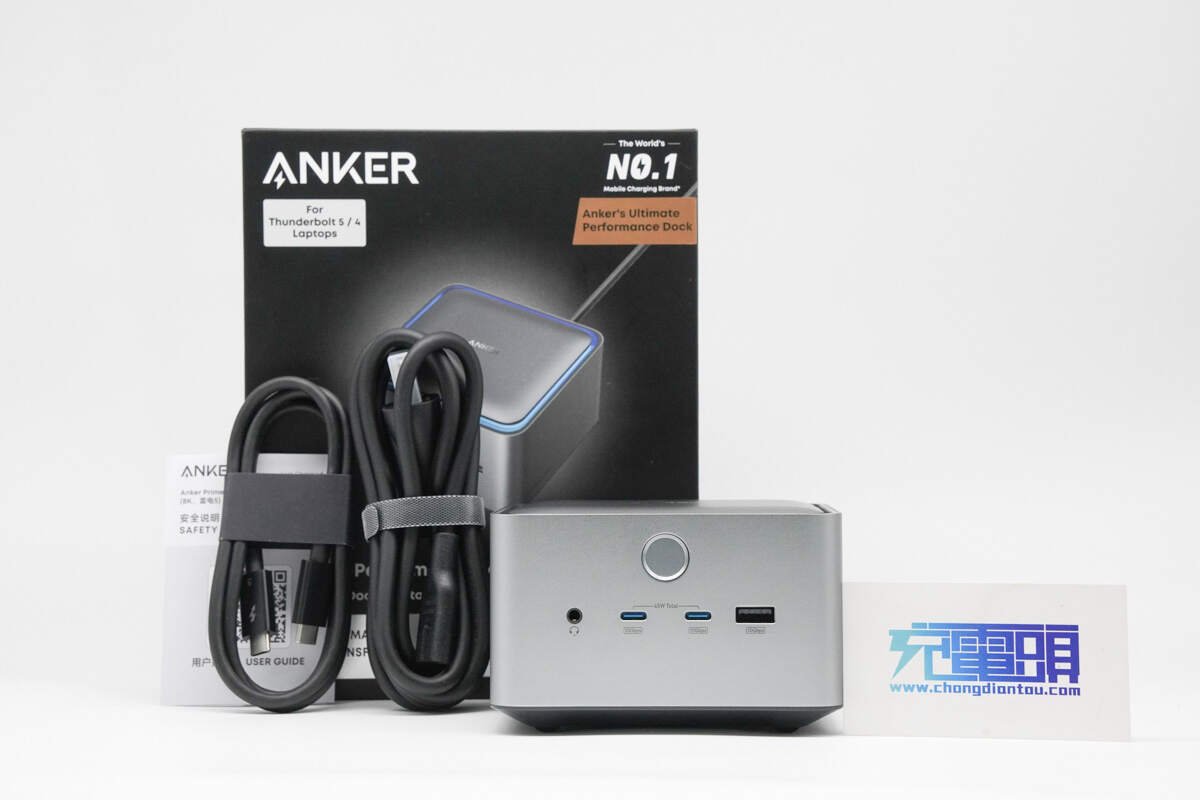

包装内含扩展坞，雷电5数据线，电源线和安全指南。

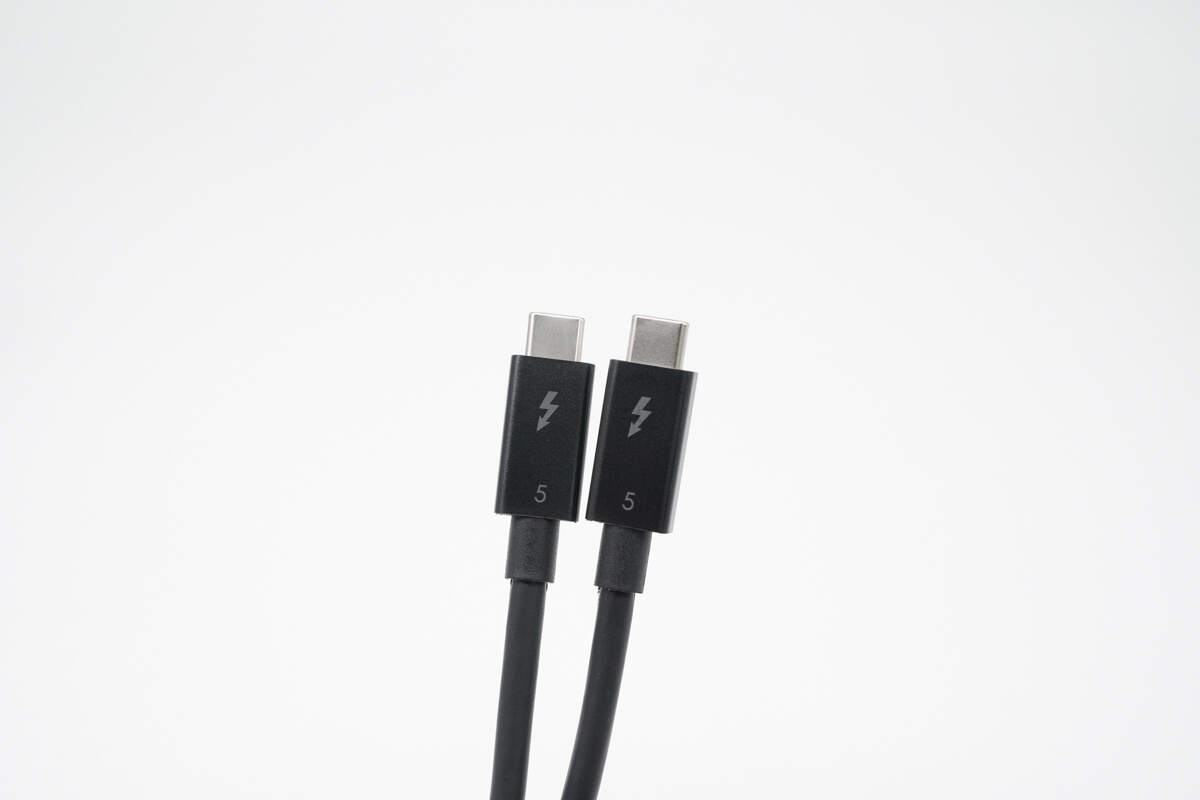

附带的雷电5数据线插头特写。

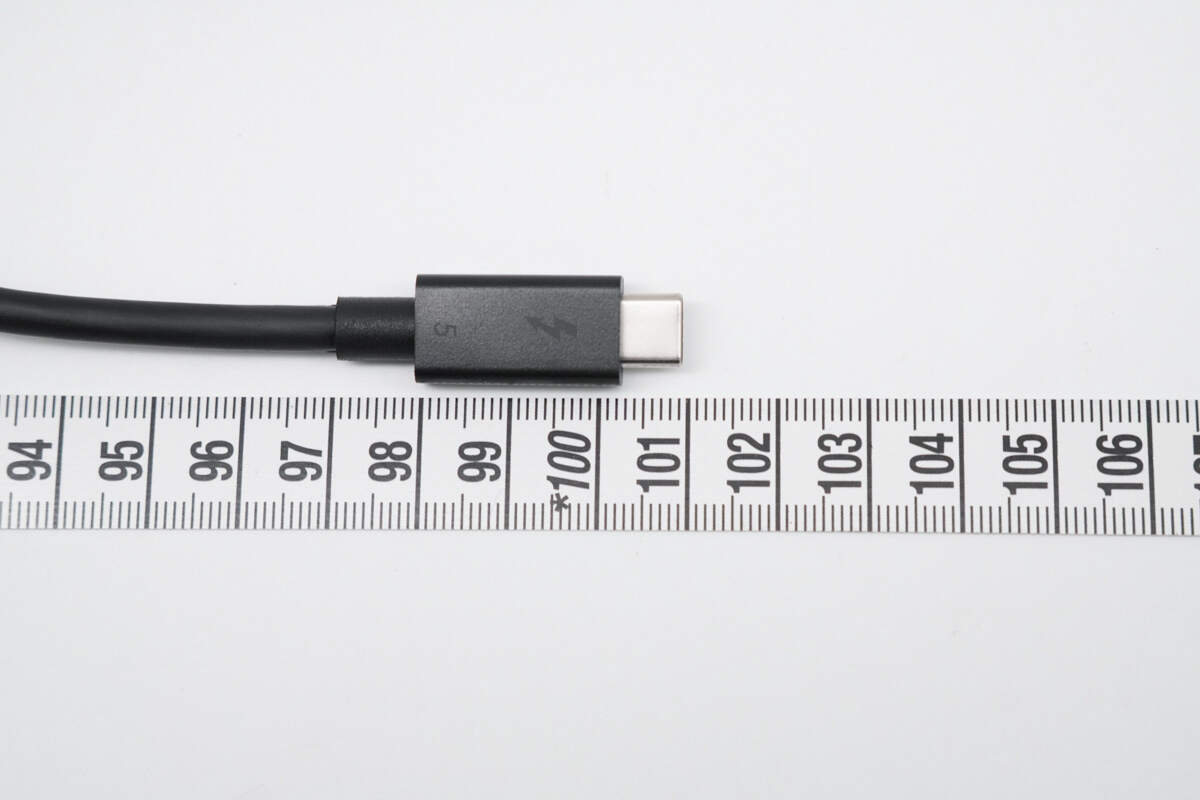

雷电5数据线长度约为101cm。

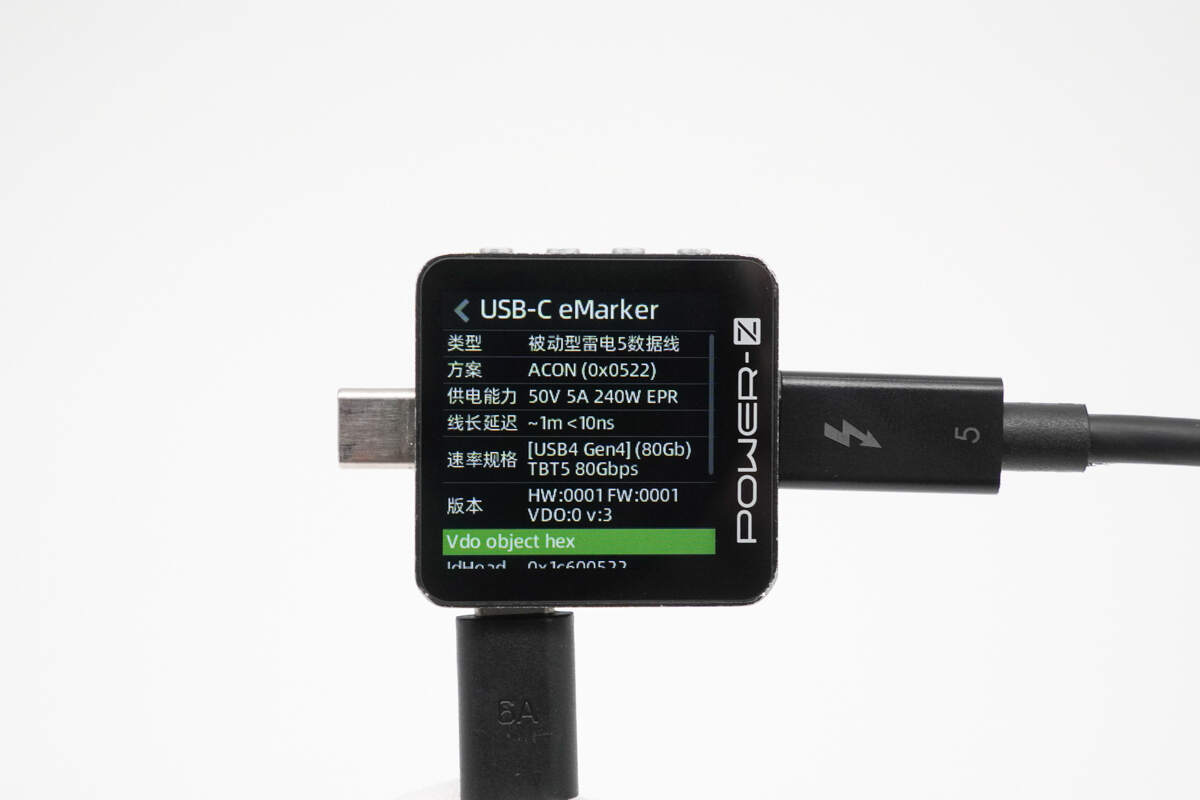

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB4 Gen4（80Gb）TBT5 80Gbps。

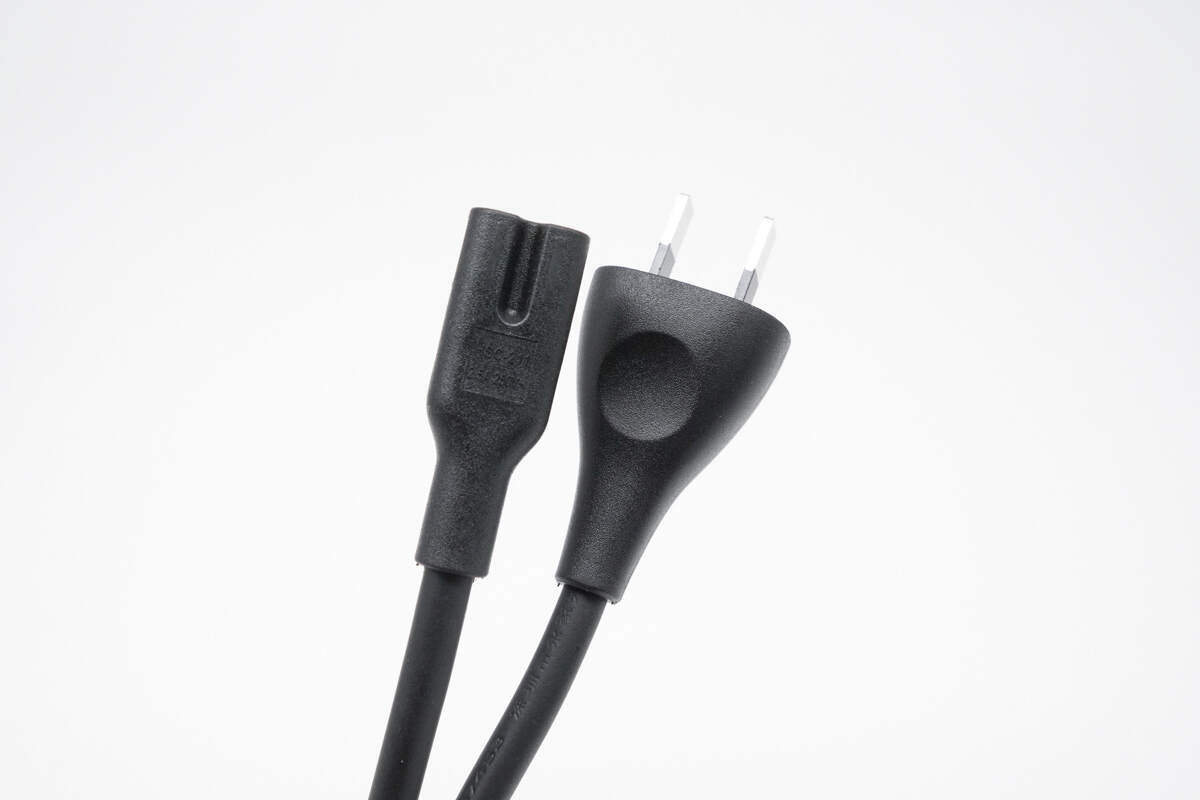

附带的电源线为国标两插，连接扩展坞为八字线插头。

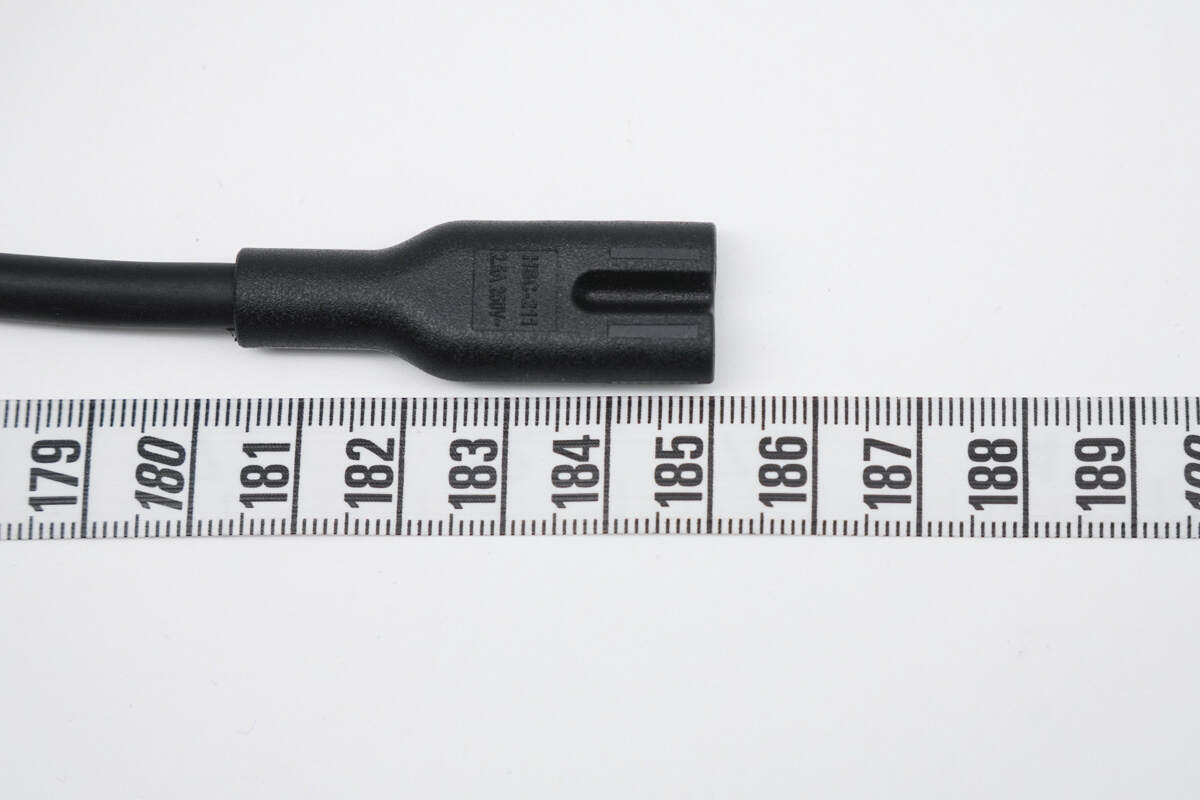

电源线长度约为185cm。

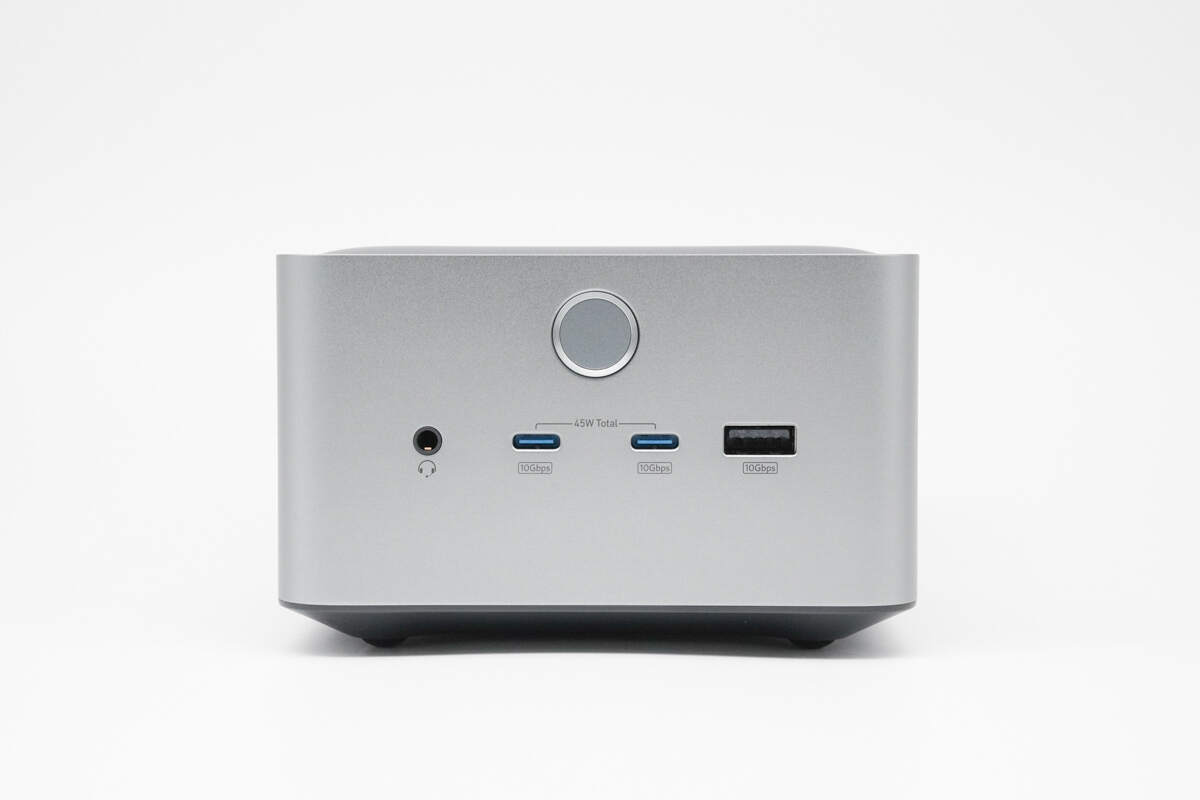

扩展坞机身正面设有电源开关按钮，3.5mm耳机插孔，USB-C和USB-A接口。

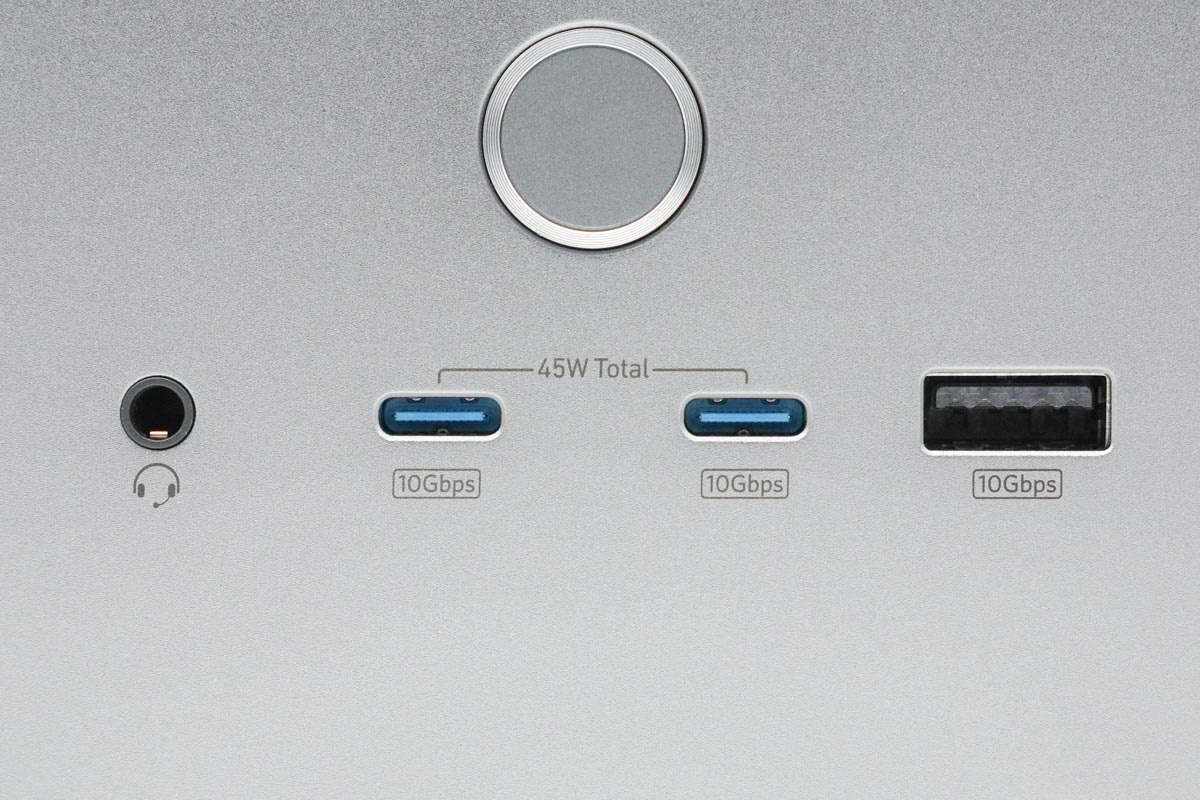

USB-C接口上方标注支持45W输出功率，三个接口均支持10Gbps速率。

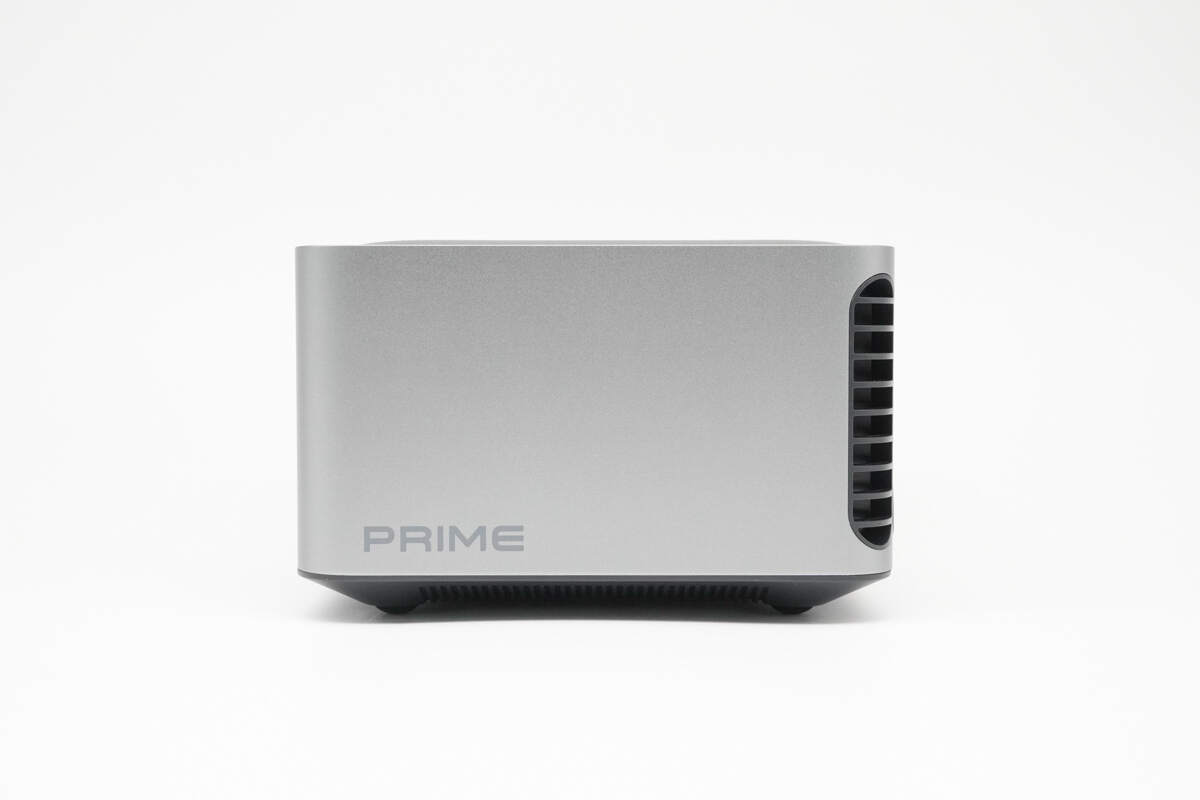

扩展坞侧面印有PRIME字样。

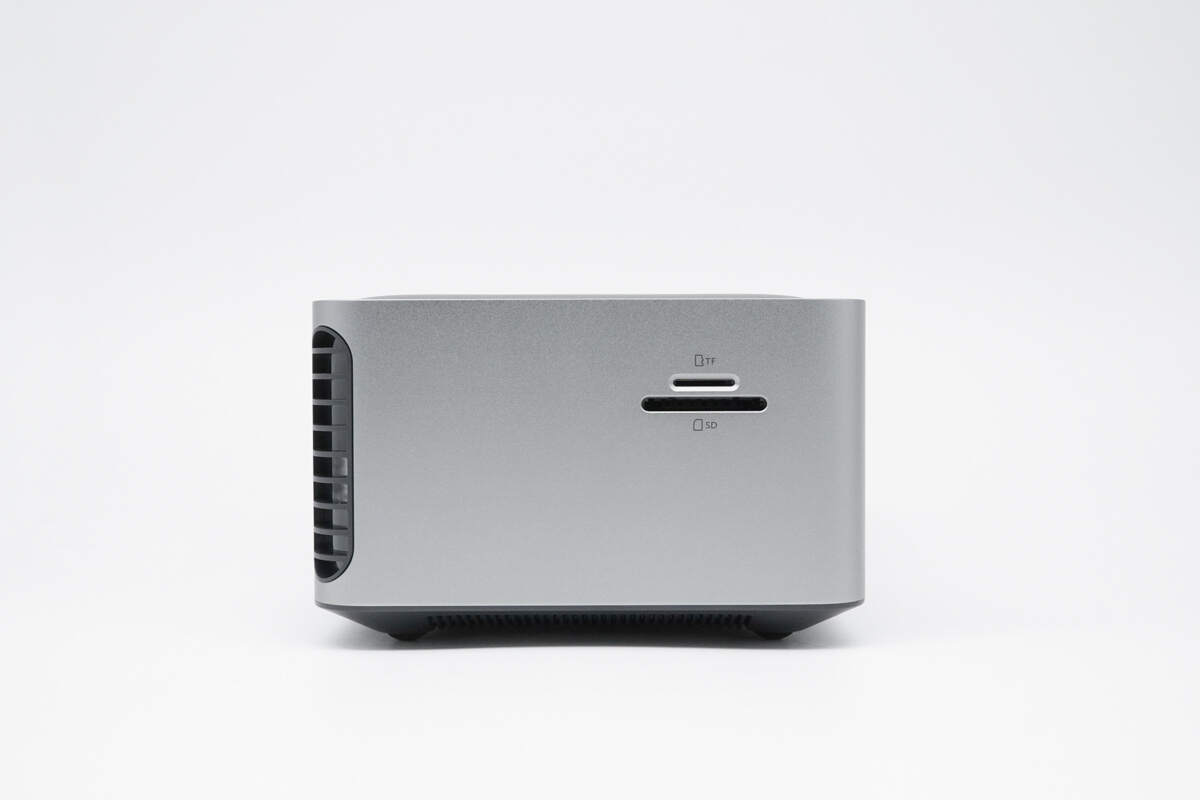

另一侧设有TF和SD卡槽。

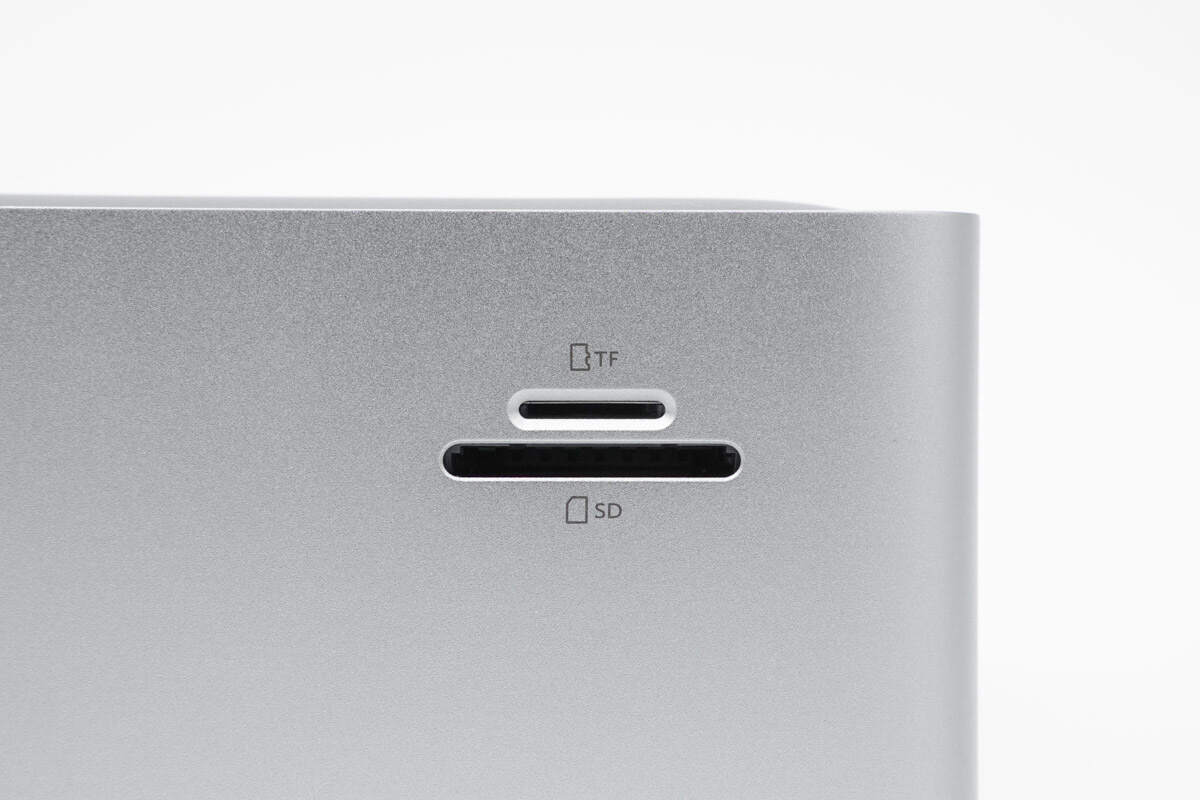

对应卡槽印有TF和SD标识。

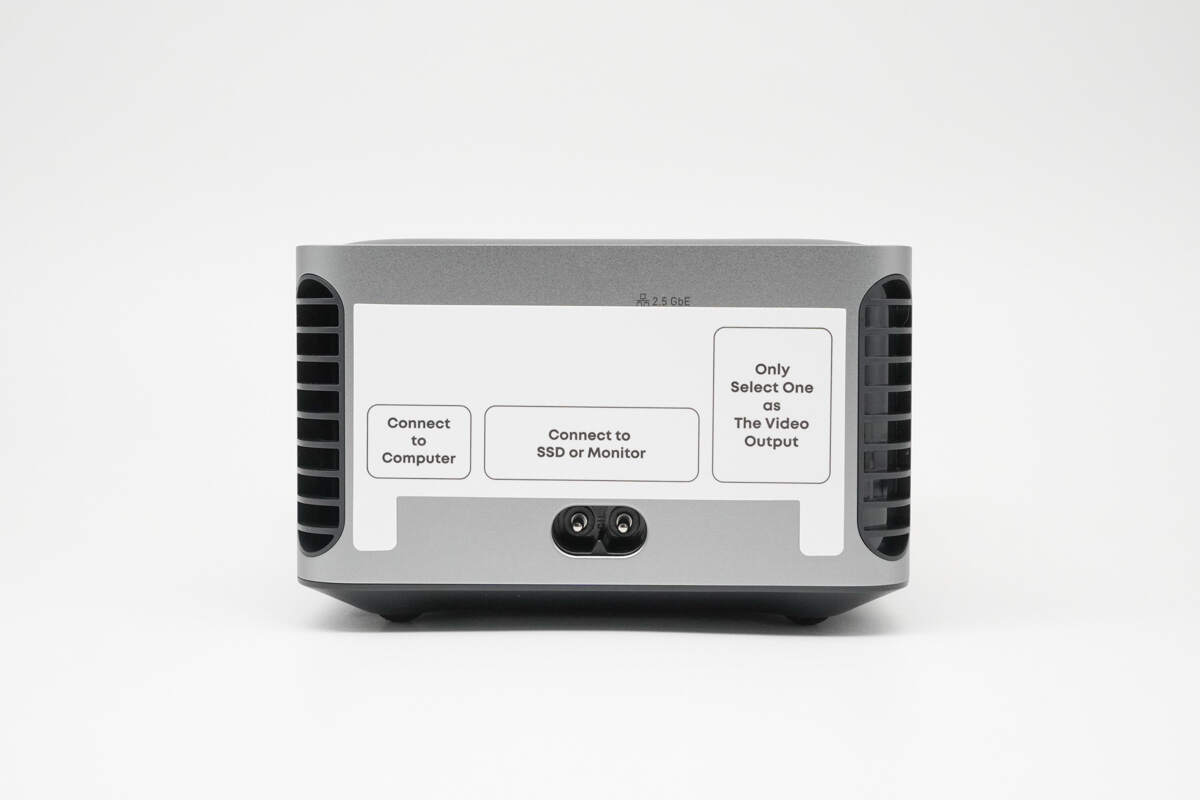

机身背面粘贴贴纸，标注接口功能。

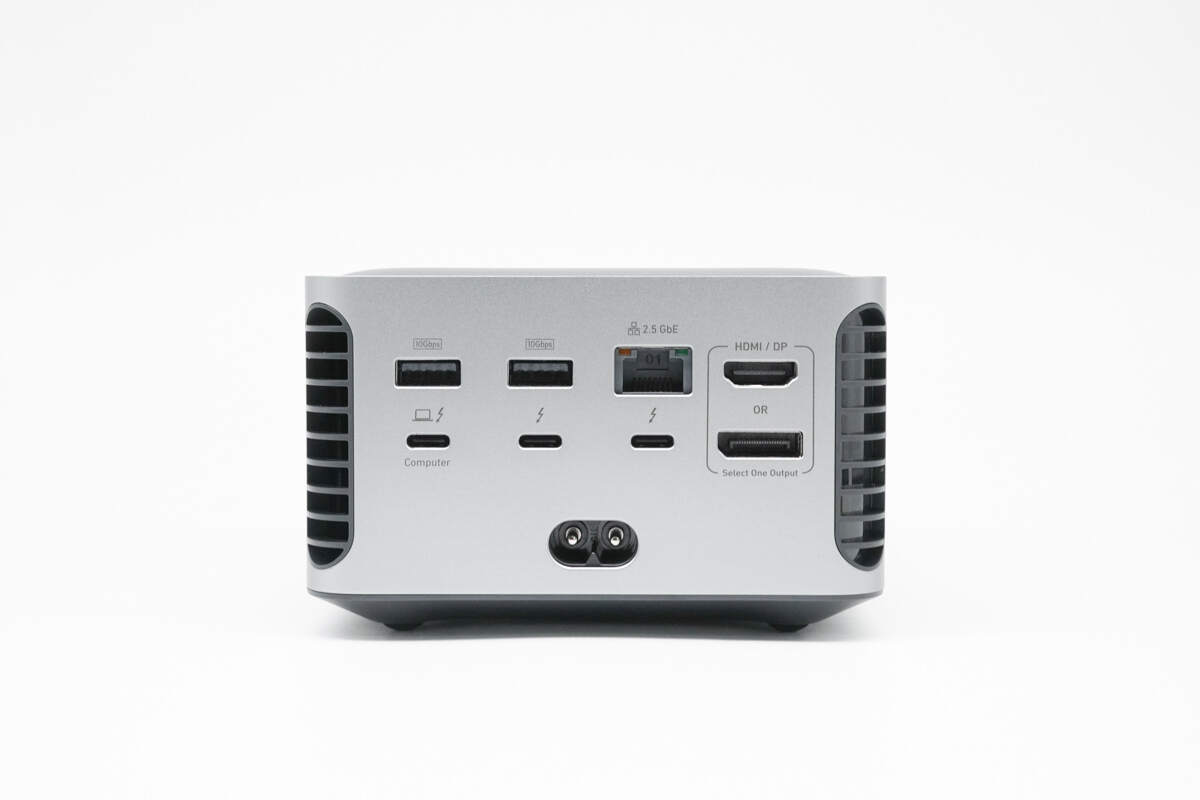

机身背面接口一览，上方一排为USB-A接口，网线接口和HDMI接口，下方为雷电5接口和DP接口。

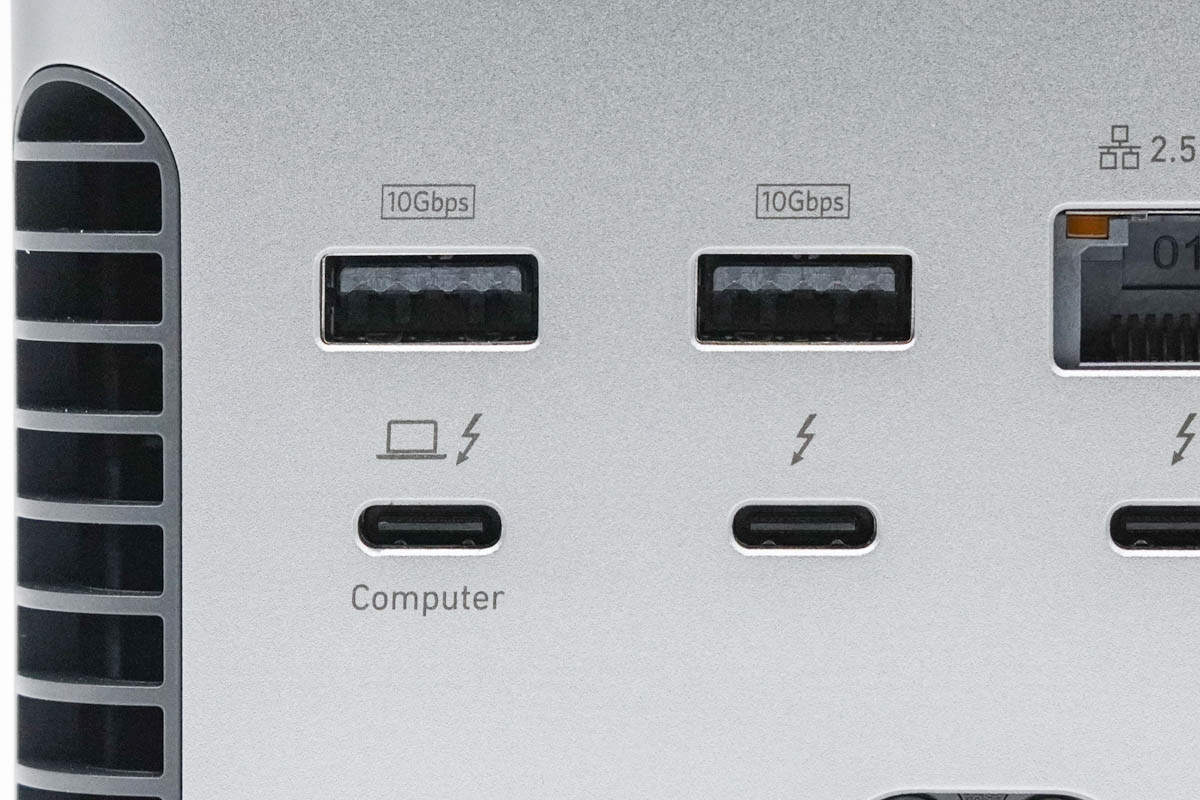

左下角为雷电5上行接口，用于连接电脑，支持140W输出功率，右侧为下行接口，上方两个USB-A接口支持10Gbps速率。

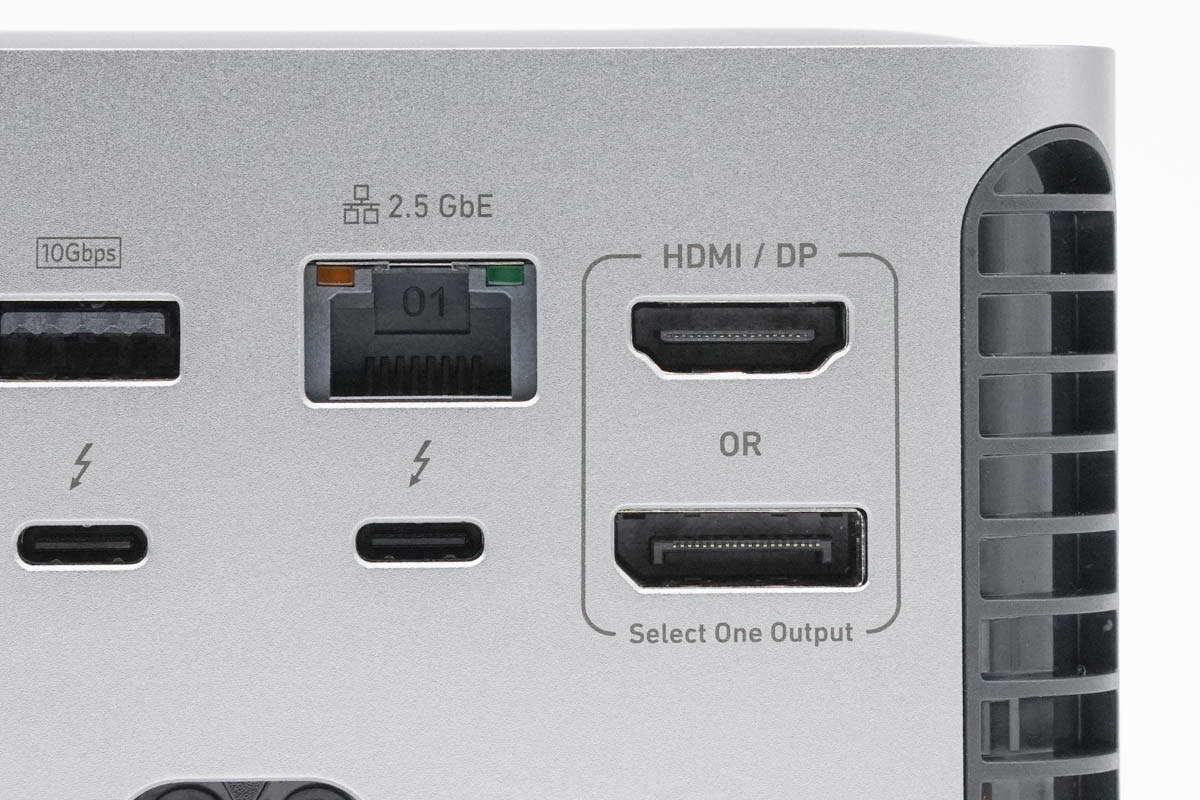

右侧为2.5G网线接口，HDMI和DP接口，支持二选一使用。

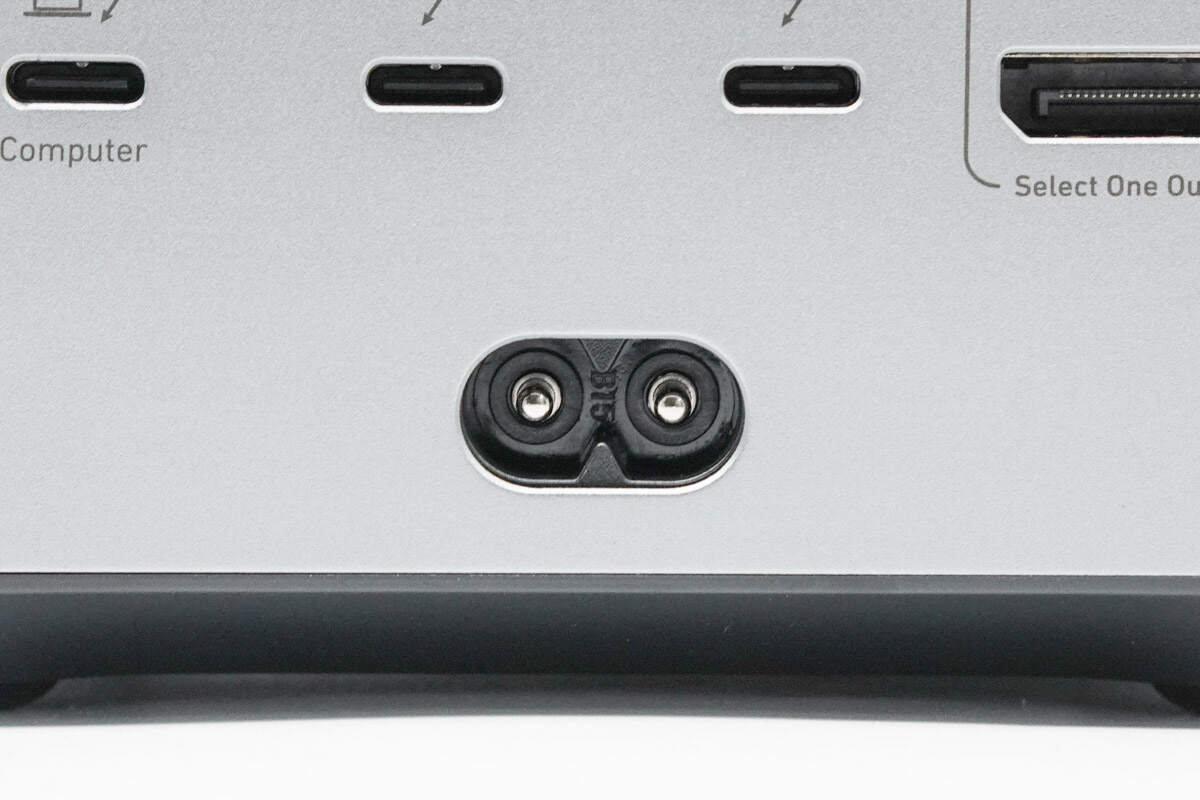

底部为扩展坞电源插座。

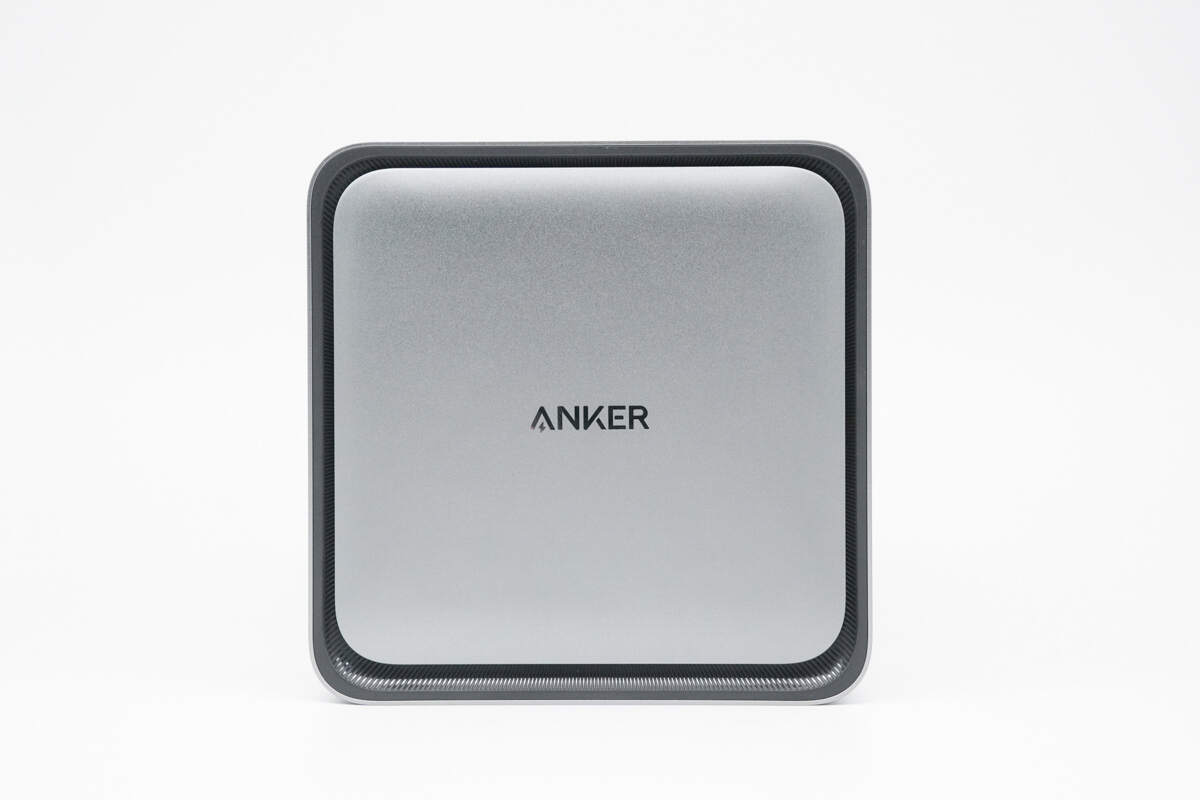

扩展坞顶部印有ANKER品牌。

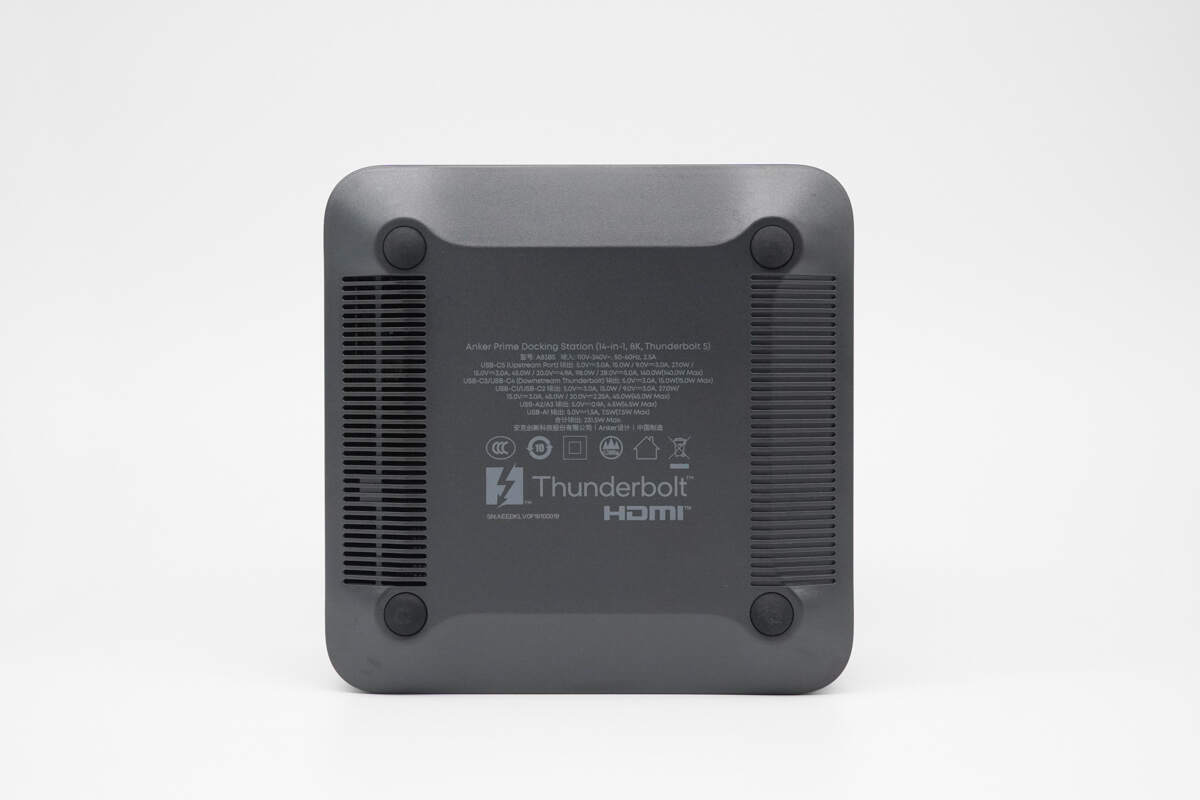

扩展坞机身底部设有防滑胶垫，两侧设有进气口，底部印有产品参数信息。

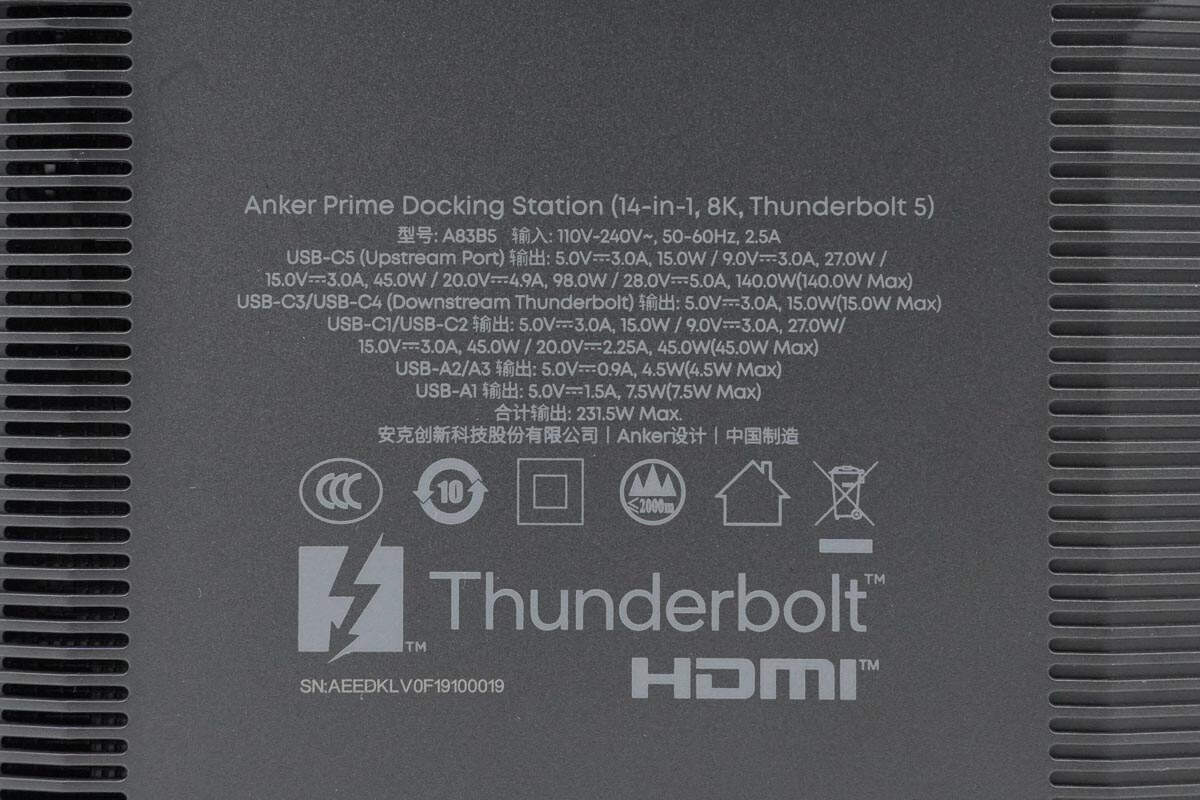

产品参数特写
Anker Prime Docking Station（14-in-1，8K，Thunderbolt 5）
型号：A83B5 输入：110-240V~，50-60Hz，2.5A
USB-C5（Upstream Port）输出：5V3A，15W/9V3A，27W/15V3A，45W/20V4.9A，98W/28V5A，140W（140W Max）
USB-C3/USB-C4（Downstream Thunderblot）输出：5V3A，15W（15W Max）
USB-C1/USB-C2输出：5V3A，15W/9V3A，27W/15V3A，45W/20V2.25A，45W（45W Max）
USB-A2/A3输出：5V0.9A，4.5W（4.5W Max）
USB-A1输出：5V1.5A，7.5W（7.5W Max）
合计输出：231.5W Max
安克创新科技股份有限公司 Anker设计 中国制造
机身底部防滑胶垫特写。

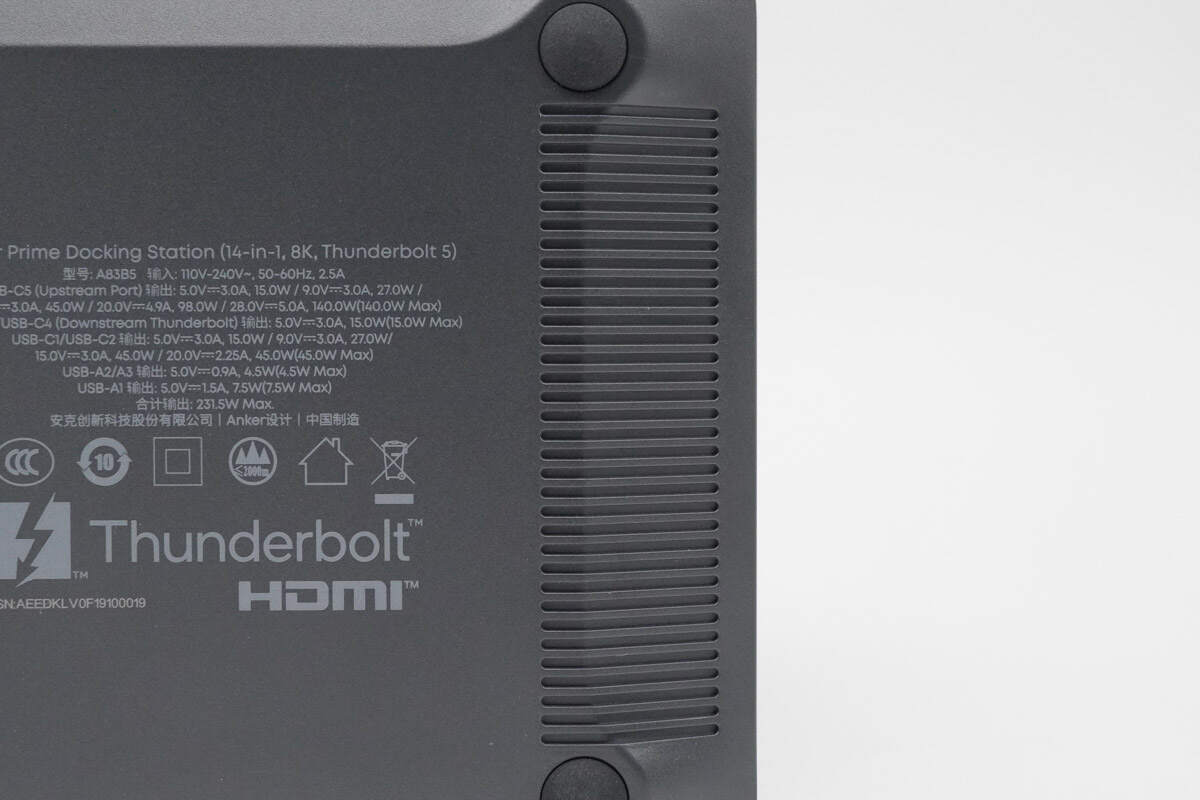

机身底部散热进气口特写。

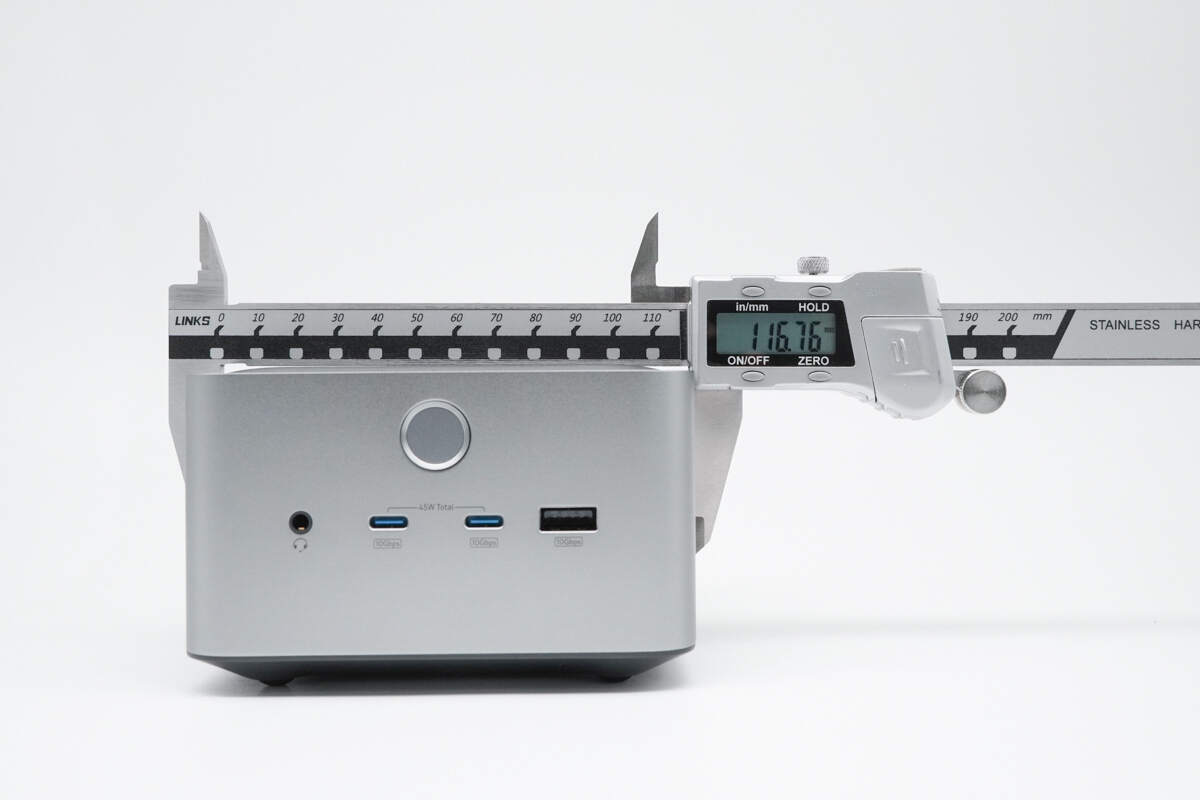

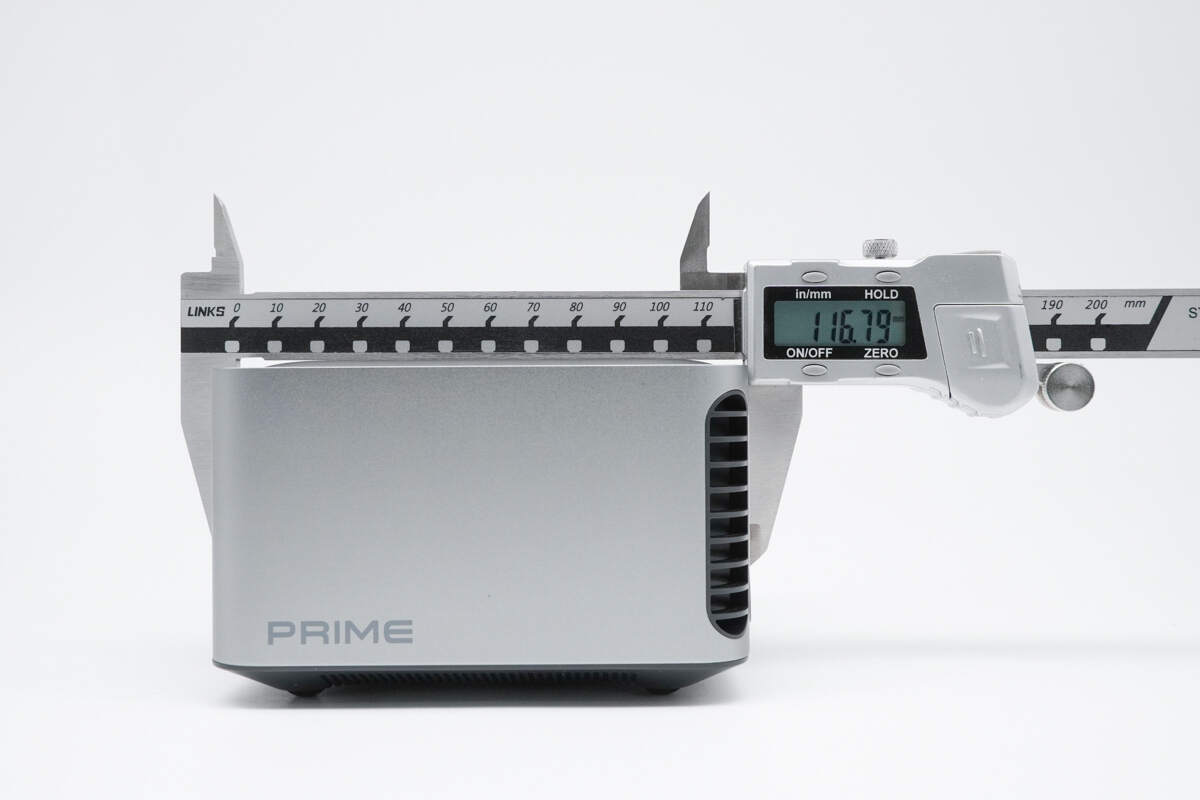

实测机身长度约为116.8mm。
实测机身宽度约为116.8mm。

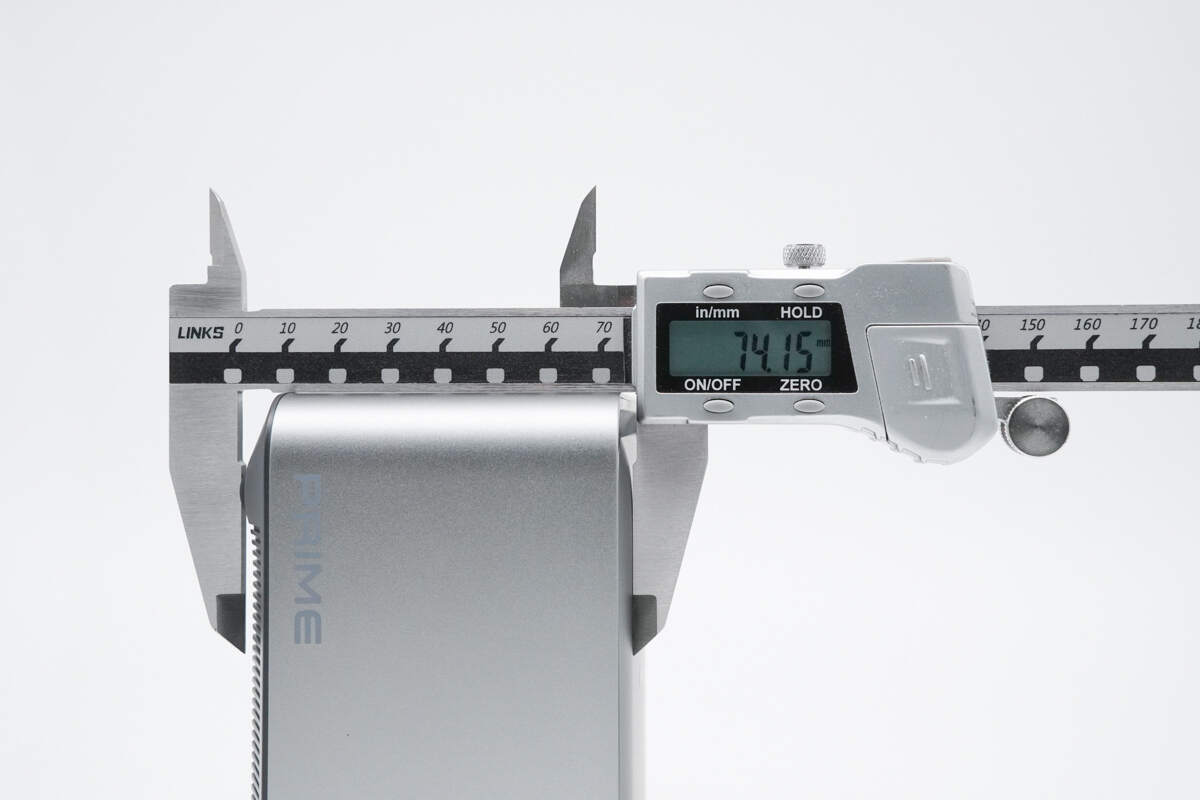

实测机身高度约为74.2mm。
扩展坞拿在手上的大小直观感受。

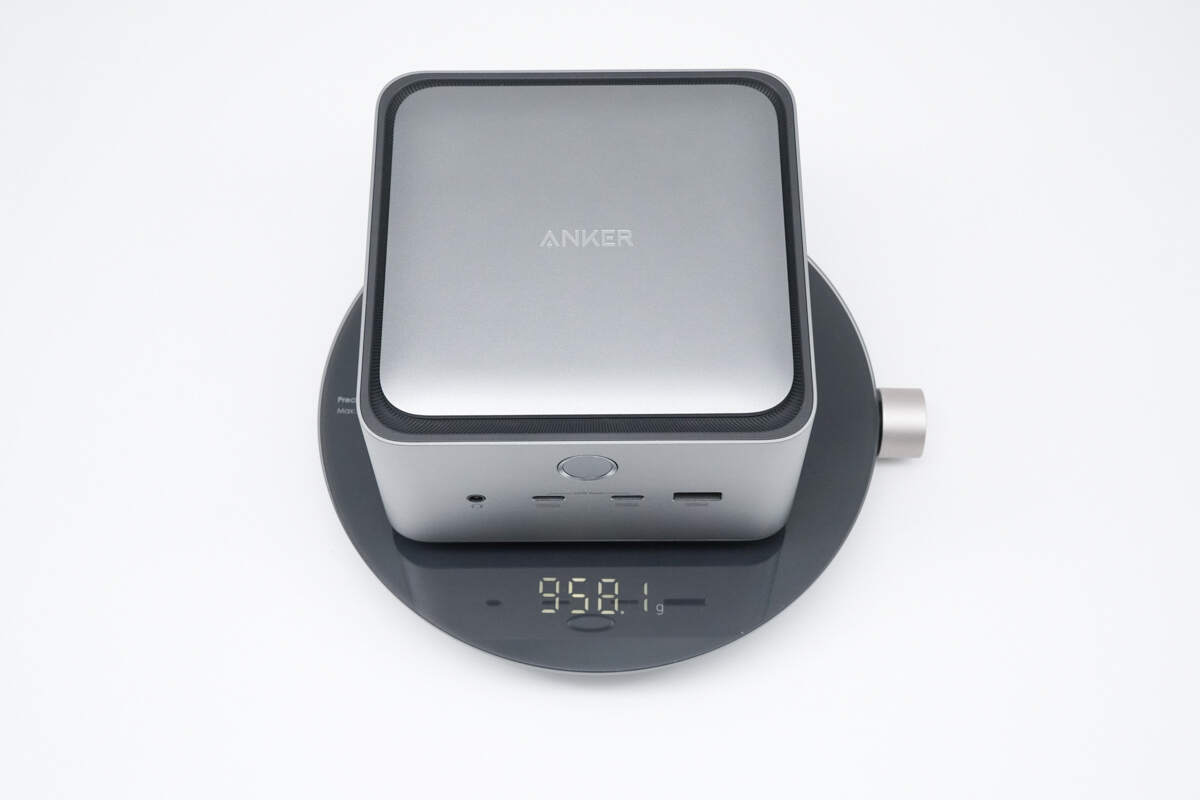

测得扩展坞重量约为958g。

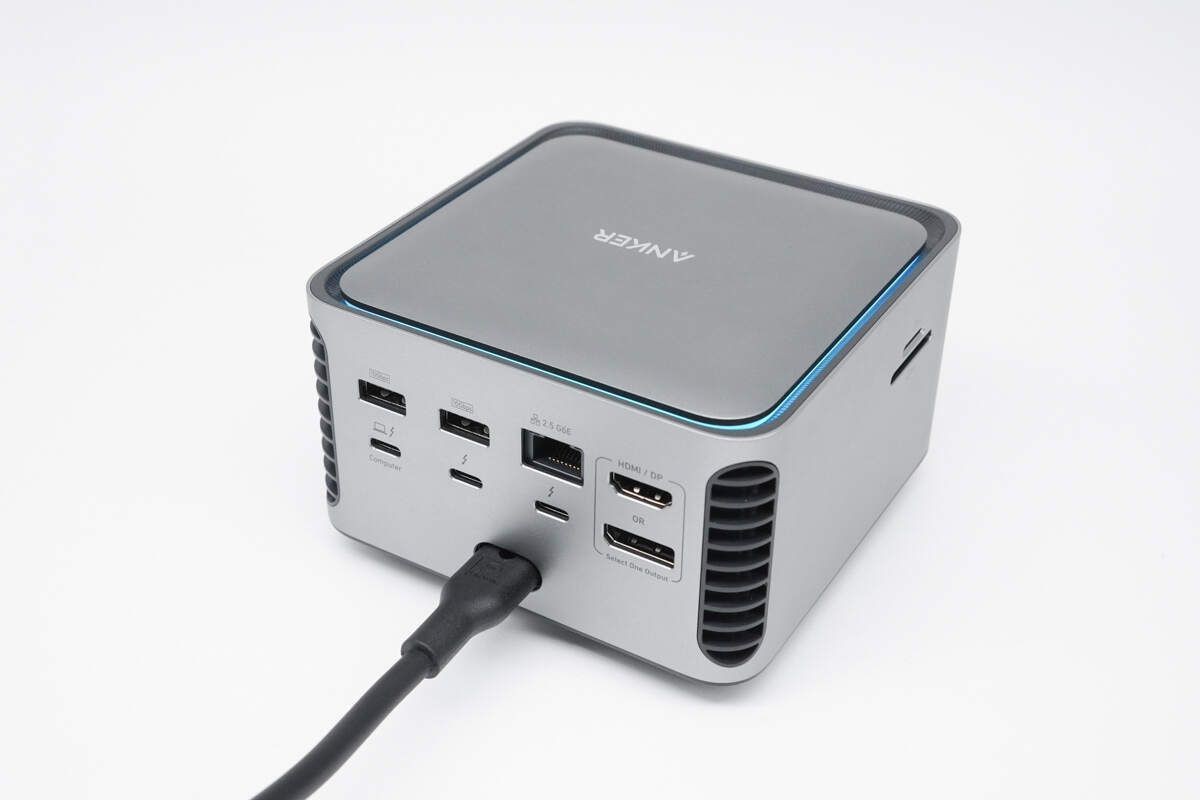

将扩展坞接通电源。

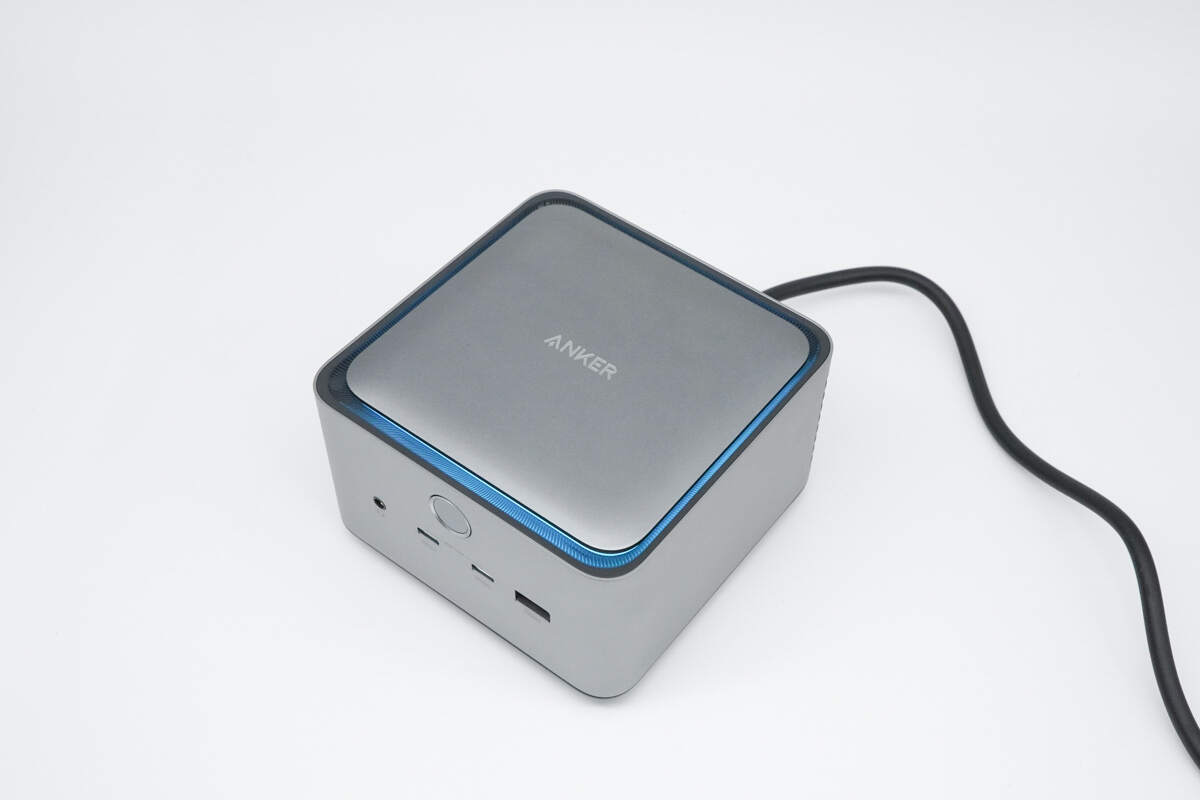

机身顶部的氛围灯亮起。

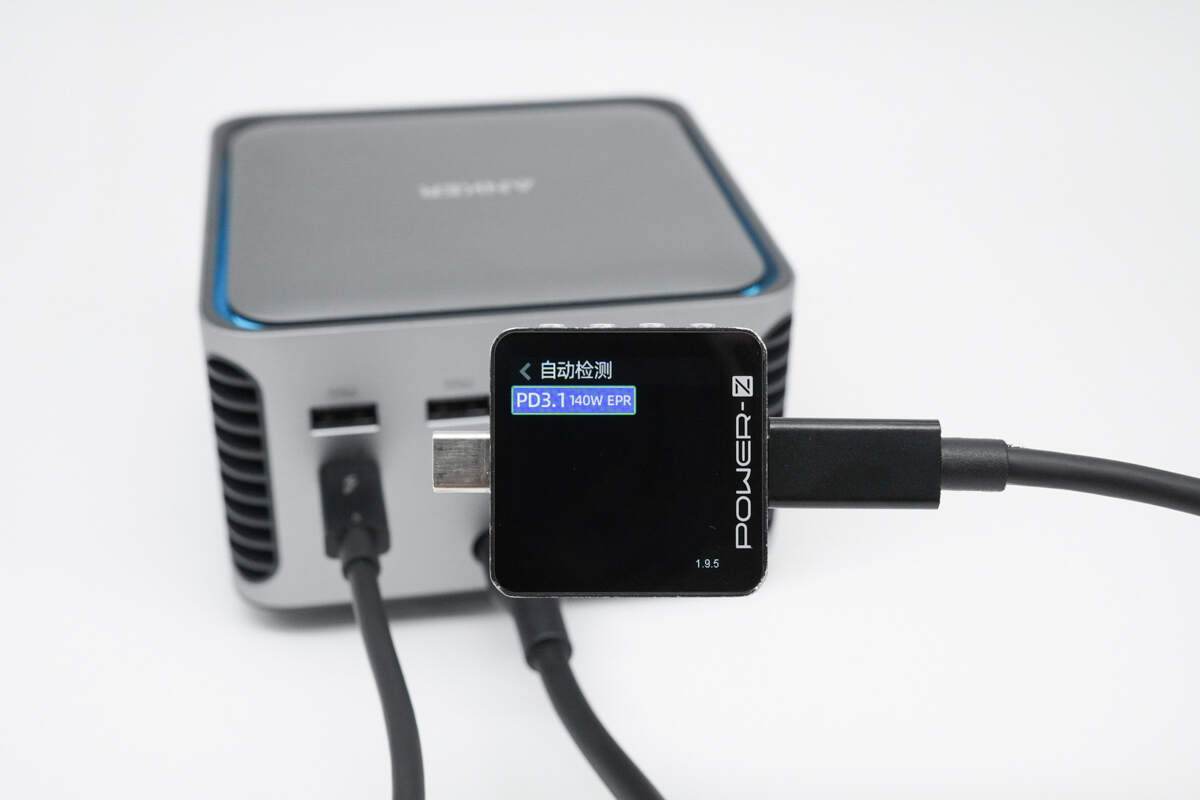

使用ChargerLAB POWER-Z KM003C测得USB-C5口支持PD3.1 140W充电协议。

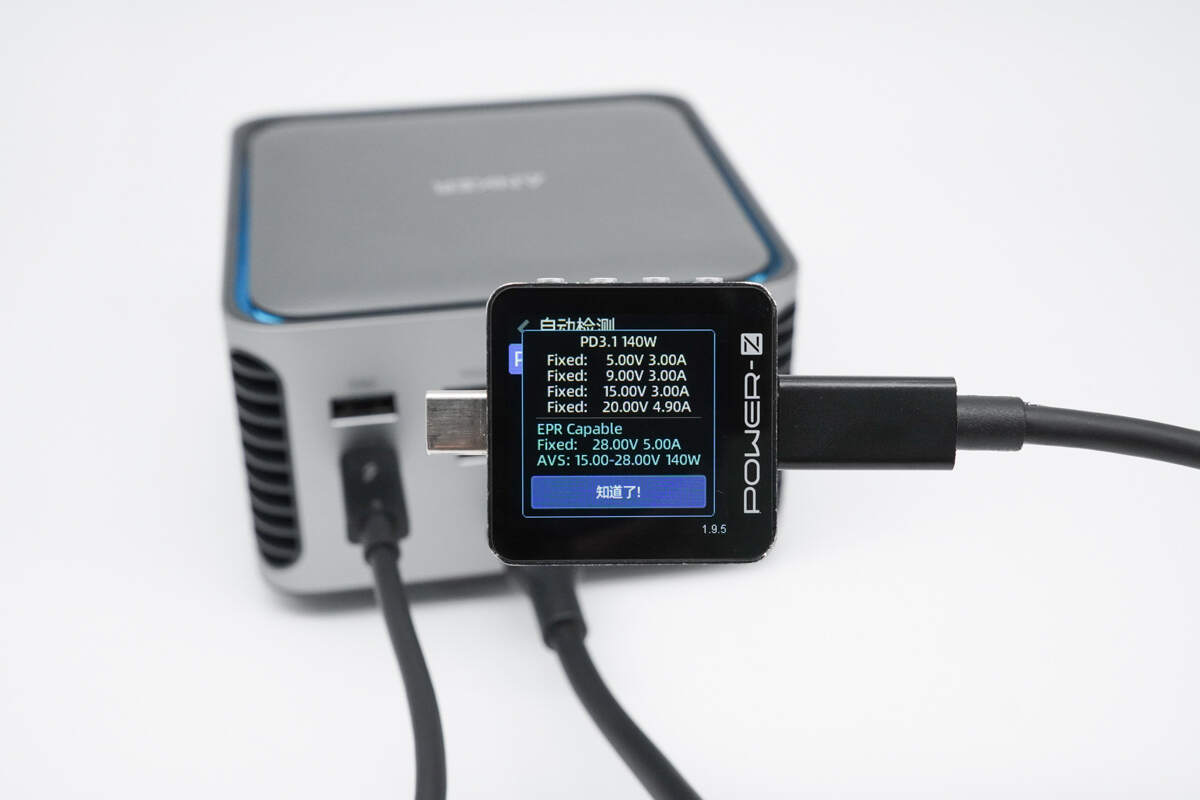

PDO报文显示USB-C5口具备5V3A、9V3A、15V3A、20V4.9A、28V5A五组固定电压档位，以及15-28V 140W AVS电压档位。

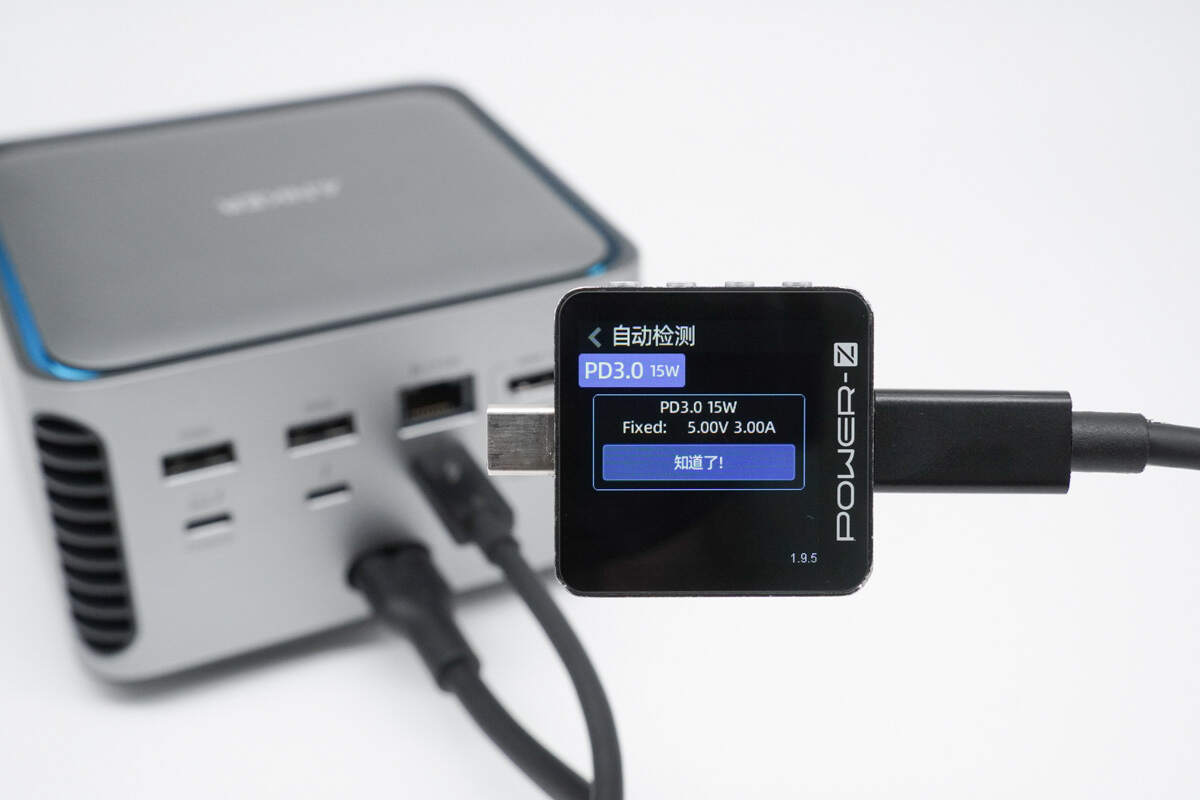

USB-C3/C4接口支持的协议相同，支持PD3.0 15W输出。
USB-C3/C4接口具备5V3A电压档位。

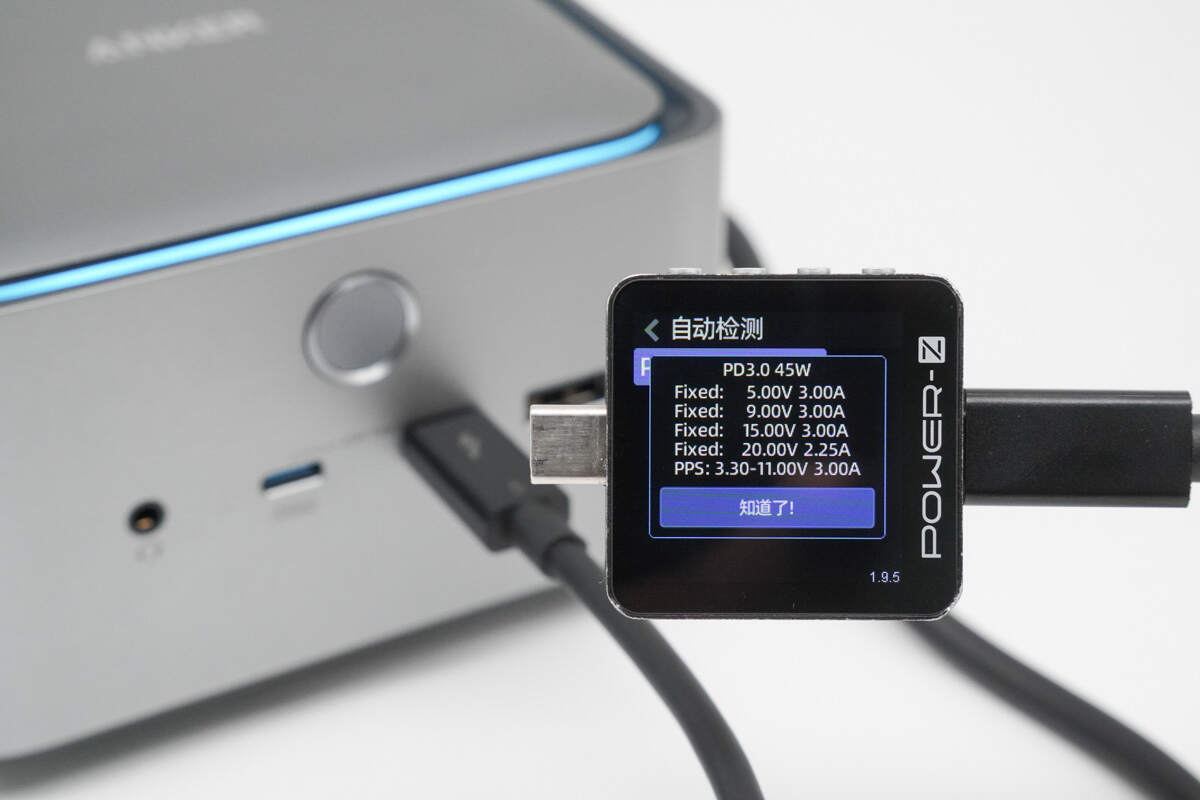

USB-C1/C2接口支持的协议相同，支持PD3.0、PPS和QC4充电协议。
PDO报文显示USB-C1/C2口具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。

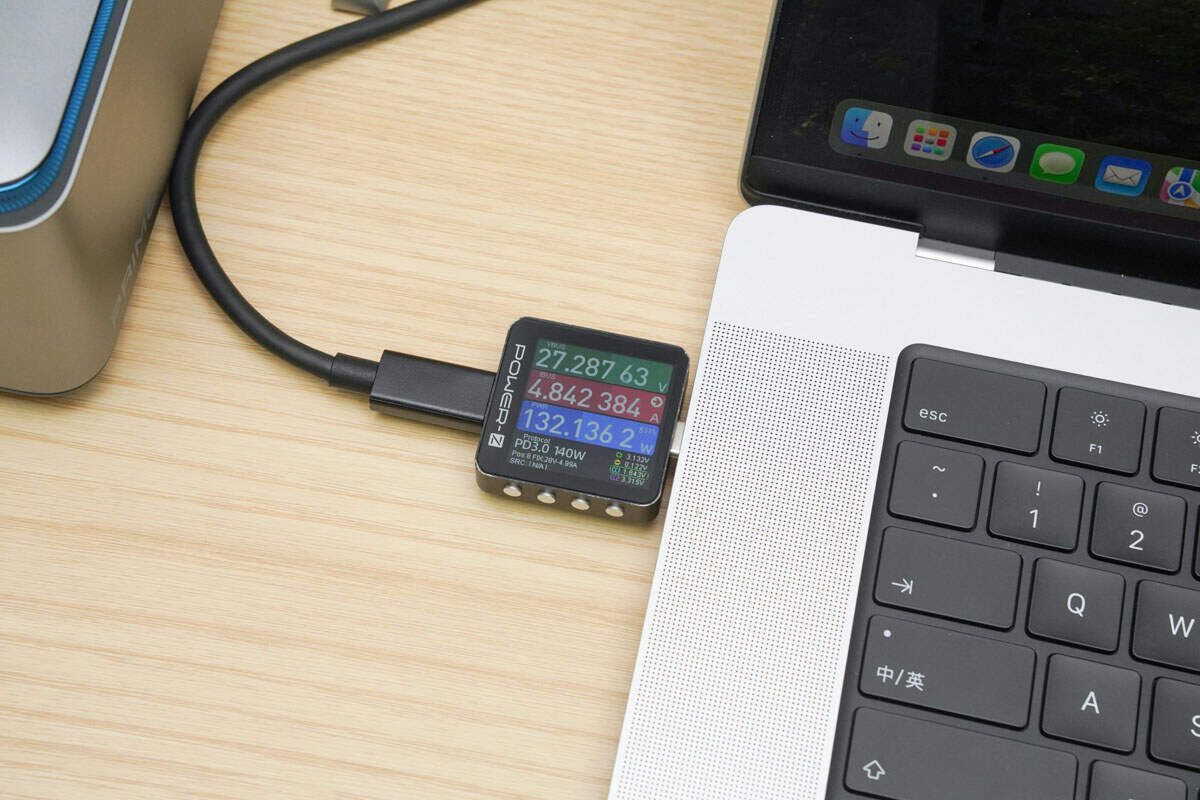

使用扩展坞为苹果MacBook Pro 16 M4 Pro充电，充电输出电压为27.3V，电流为4.84A，充电功率约为132W，成功开启PD3.1快充。
看完了安克这款扩展坞的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。
首先撬开扩展坞上盖，上盖通过胶水固定。

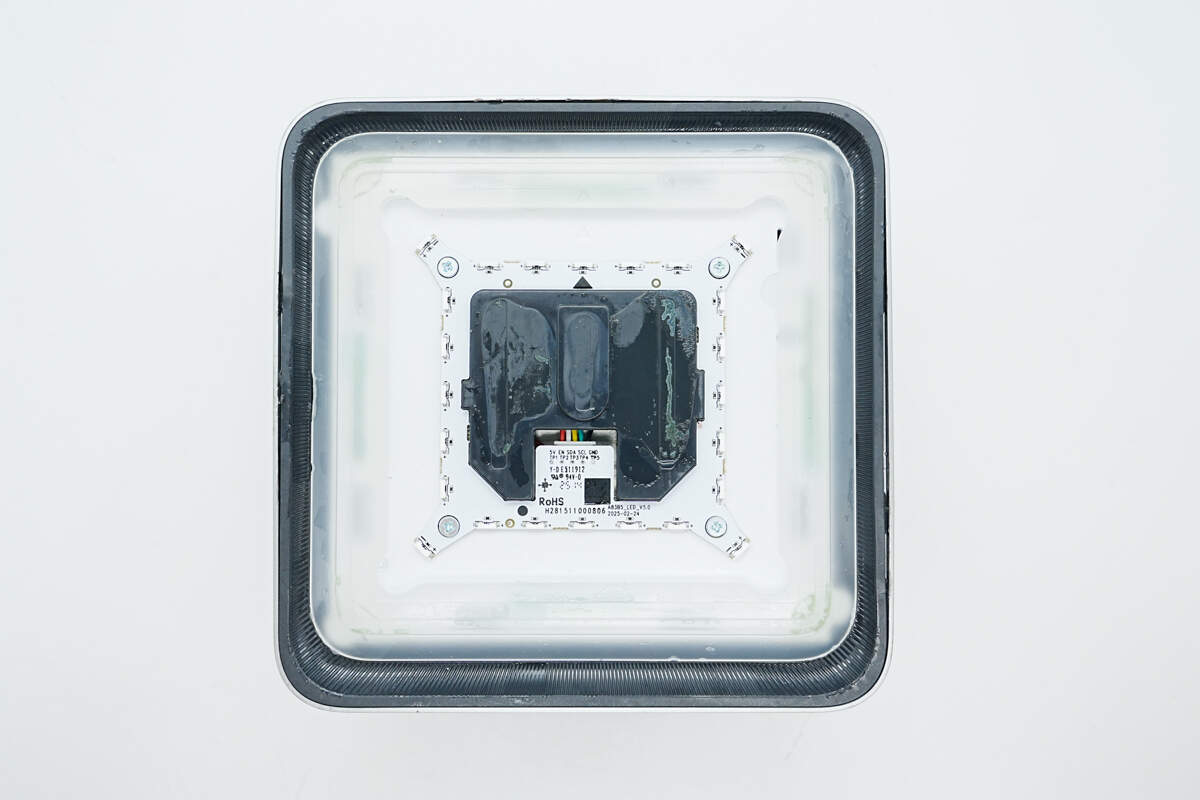

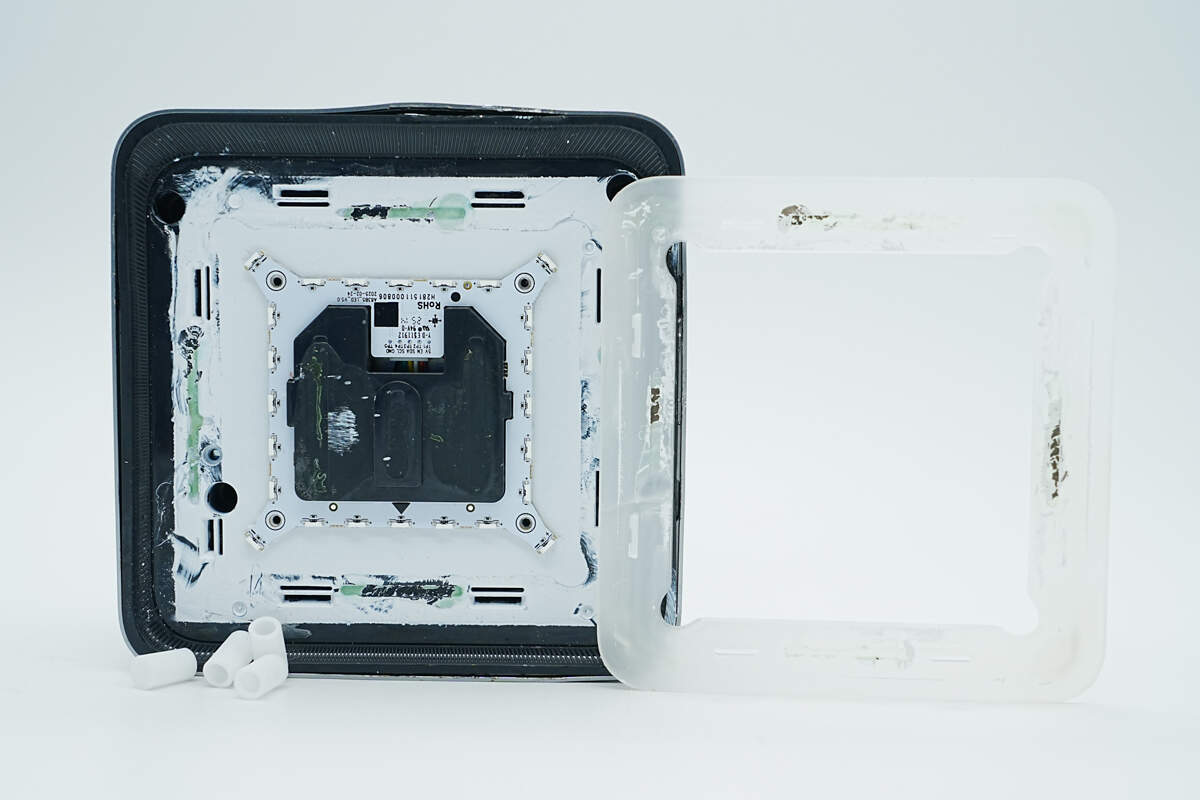

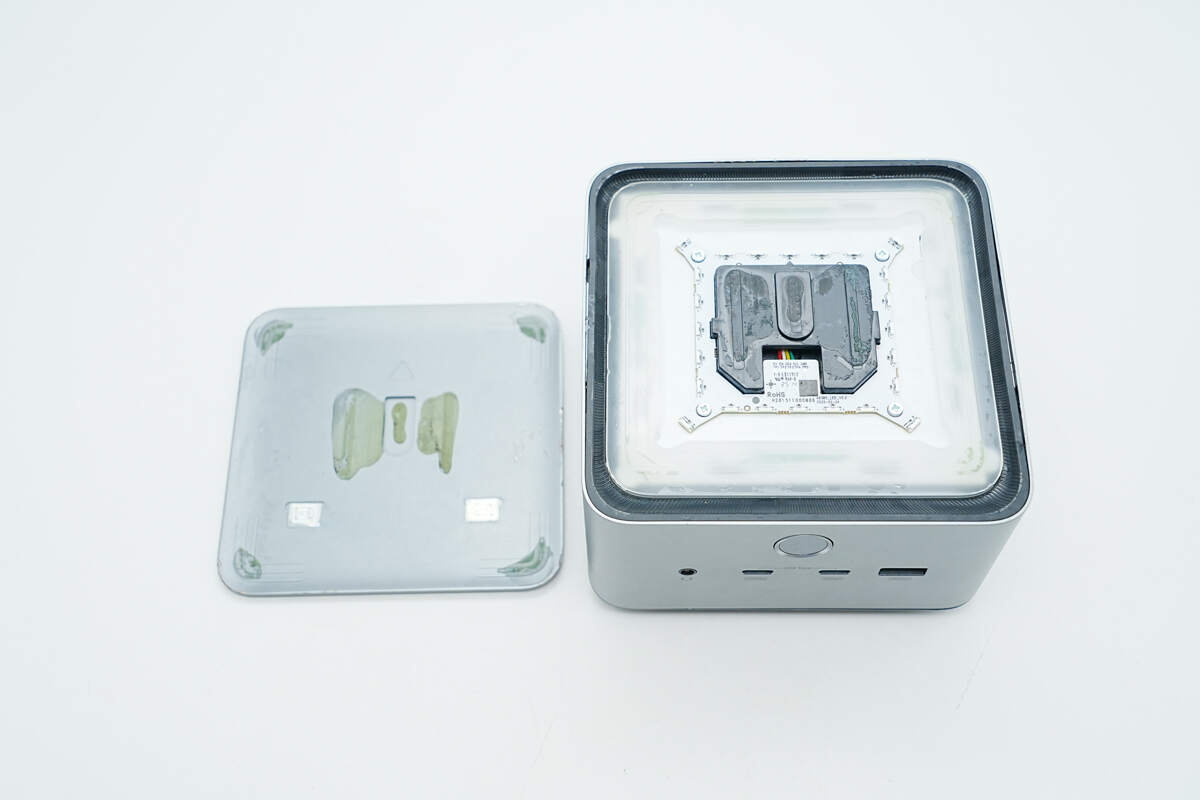

盖子内部为动感氛围灯的均光板和LED灯板。

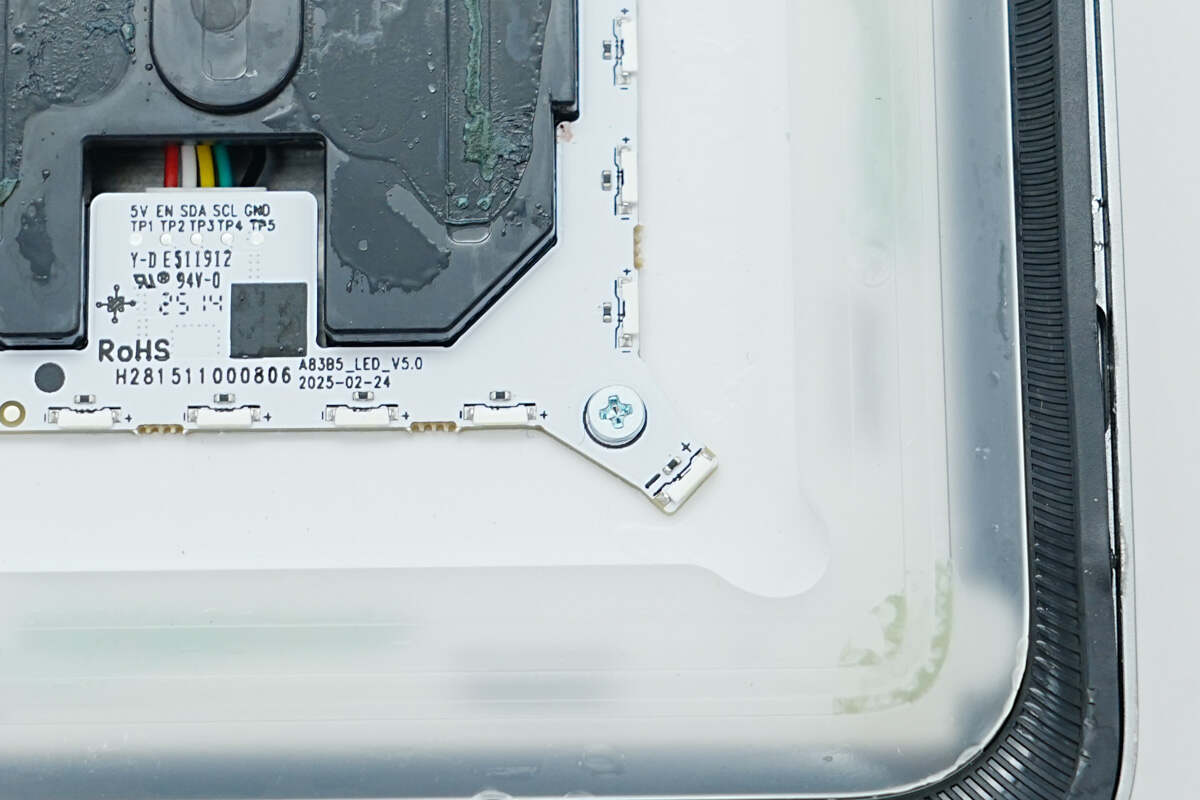

LED灯板通过螺丝固定。
均光板通过胶水粘贴固定。

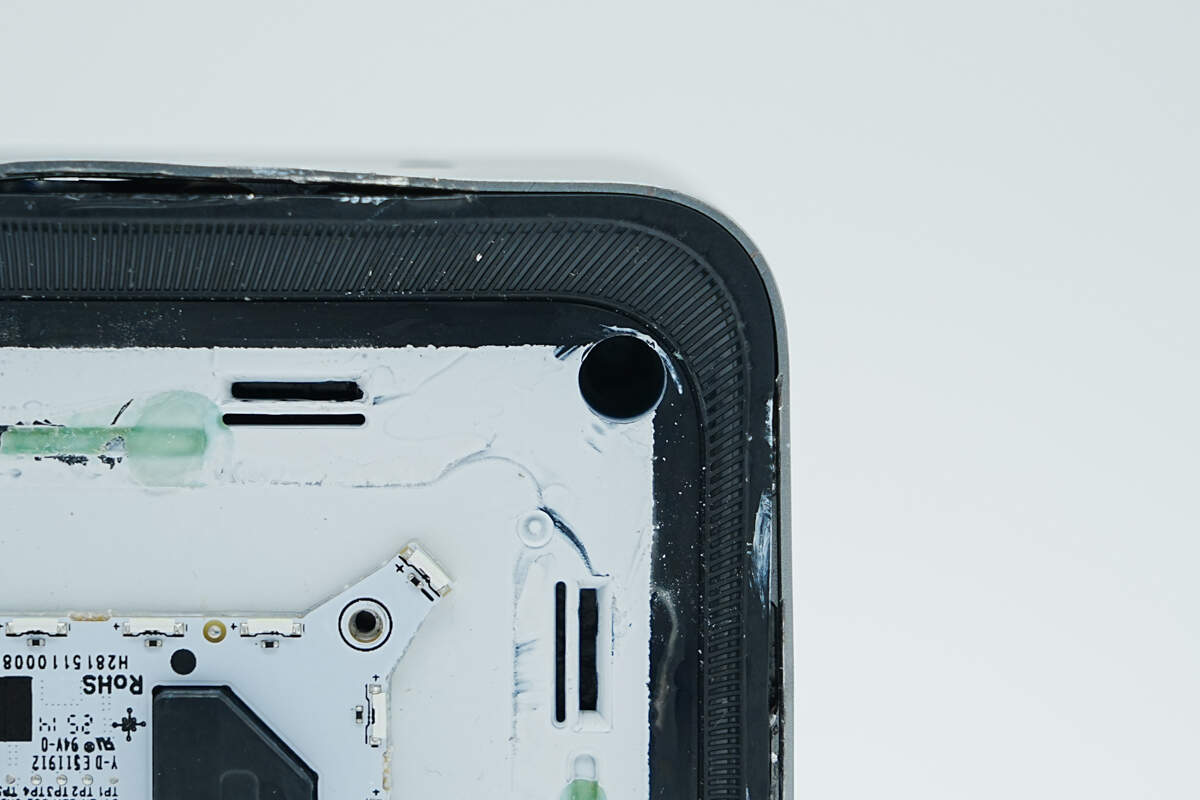

开孔内部设有固定螺丝。

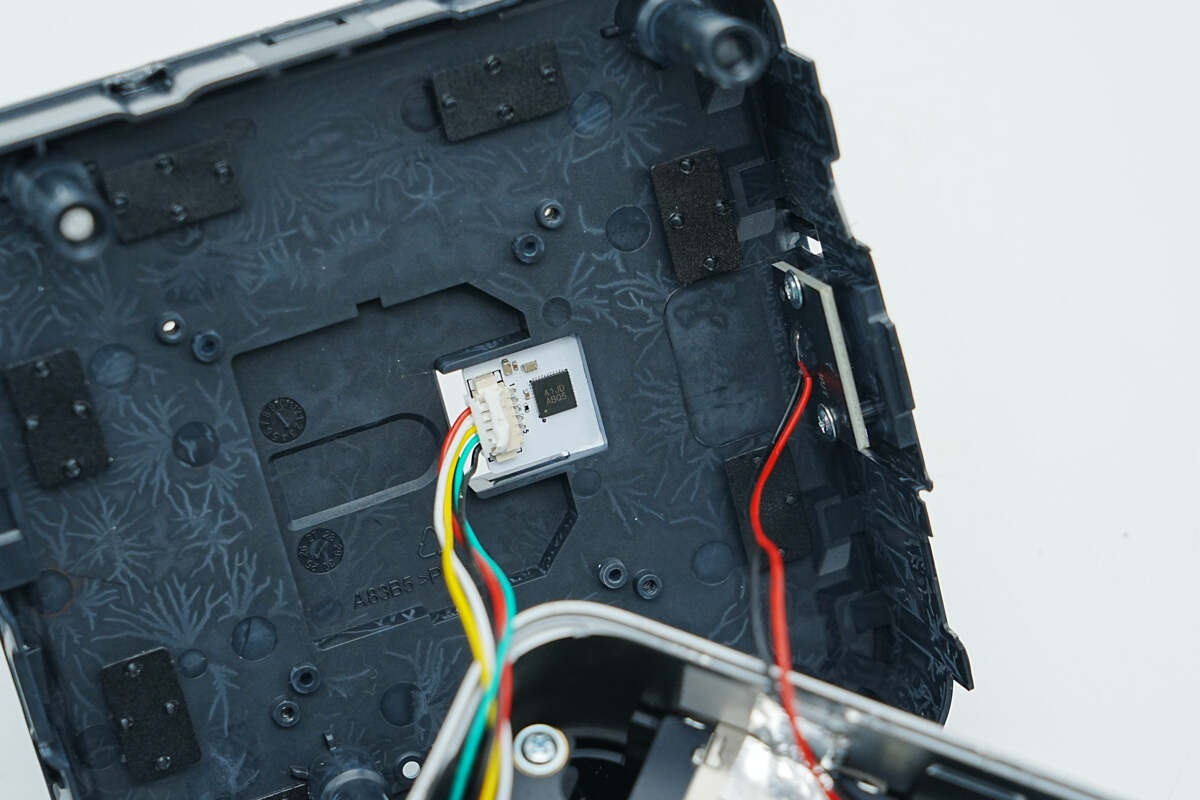

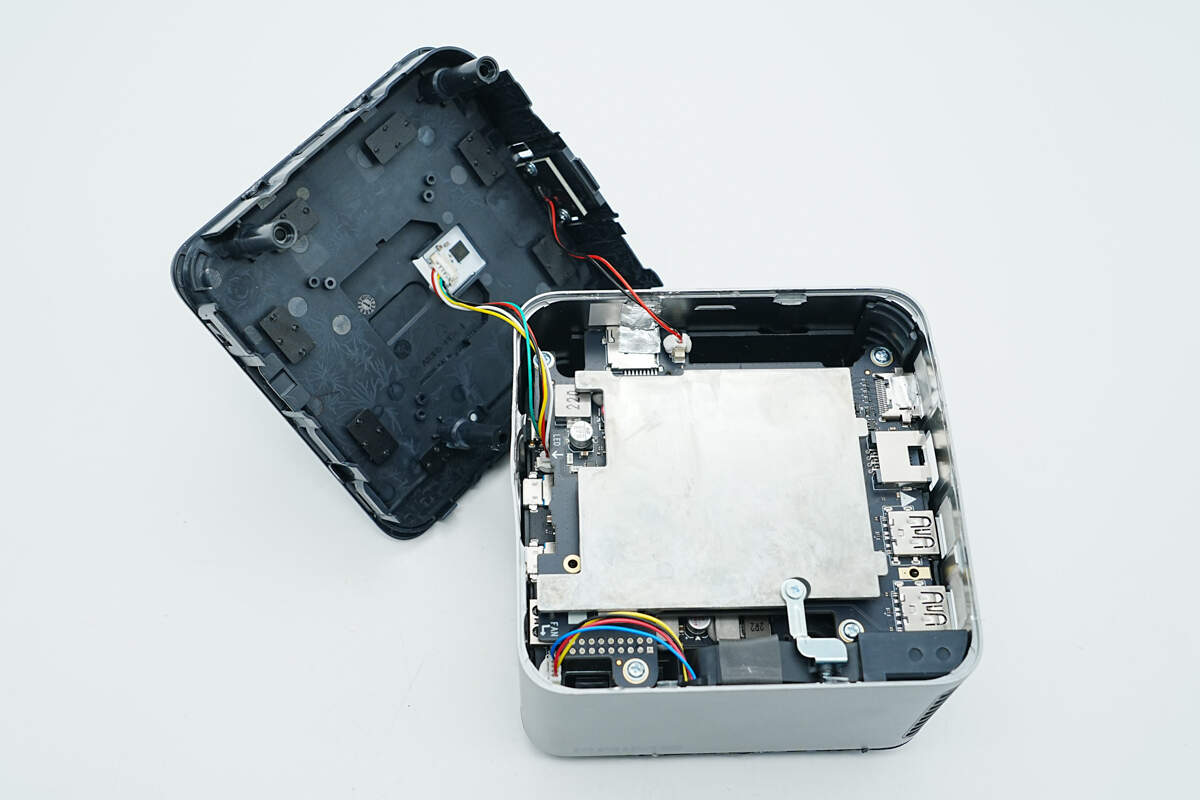

拧下螺丝，拆开上盖，RGB灯板和按钮通过导线连接。
连接导线均通过插接件连接。

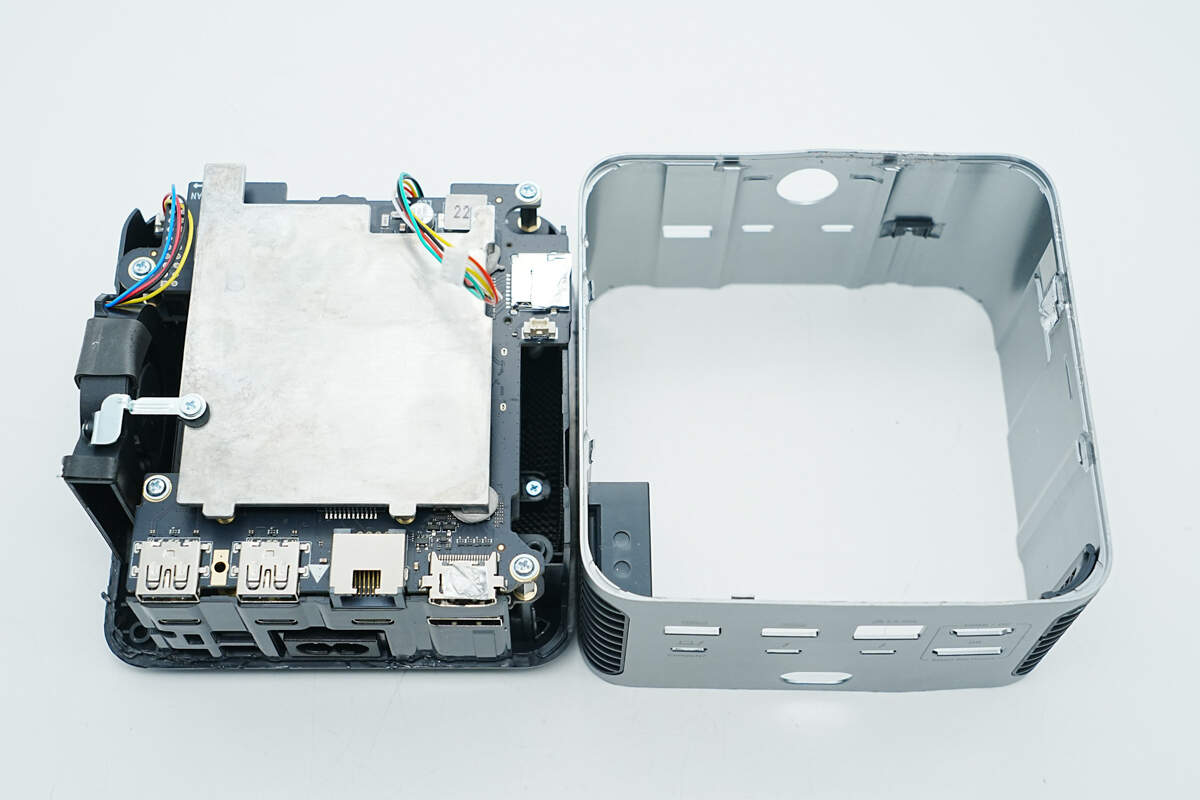

铝合金外壳内部为扩展坞机芯。

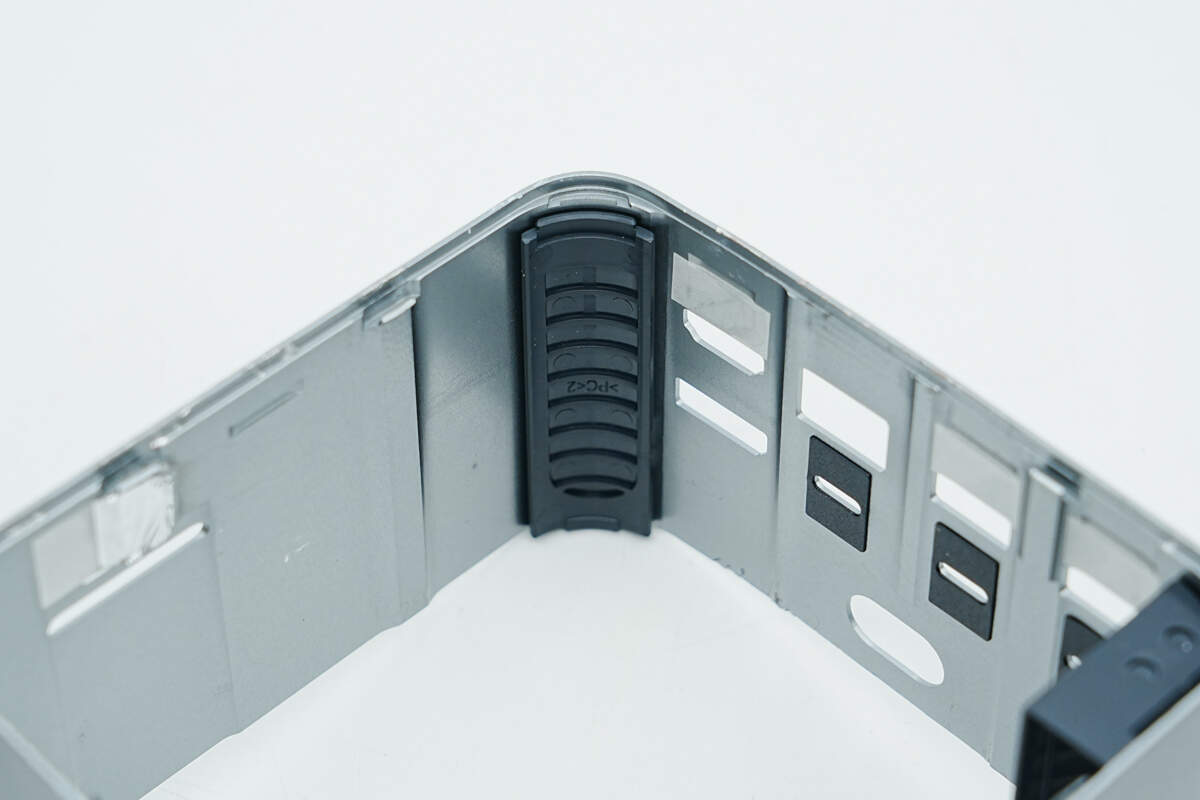

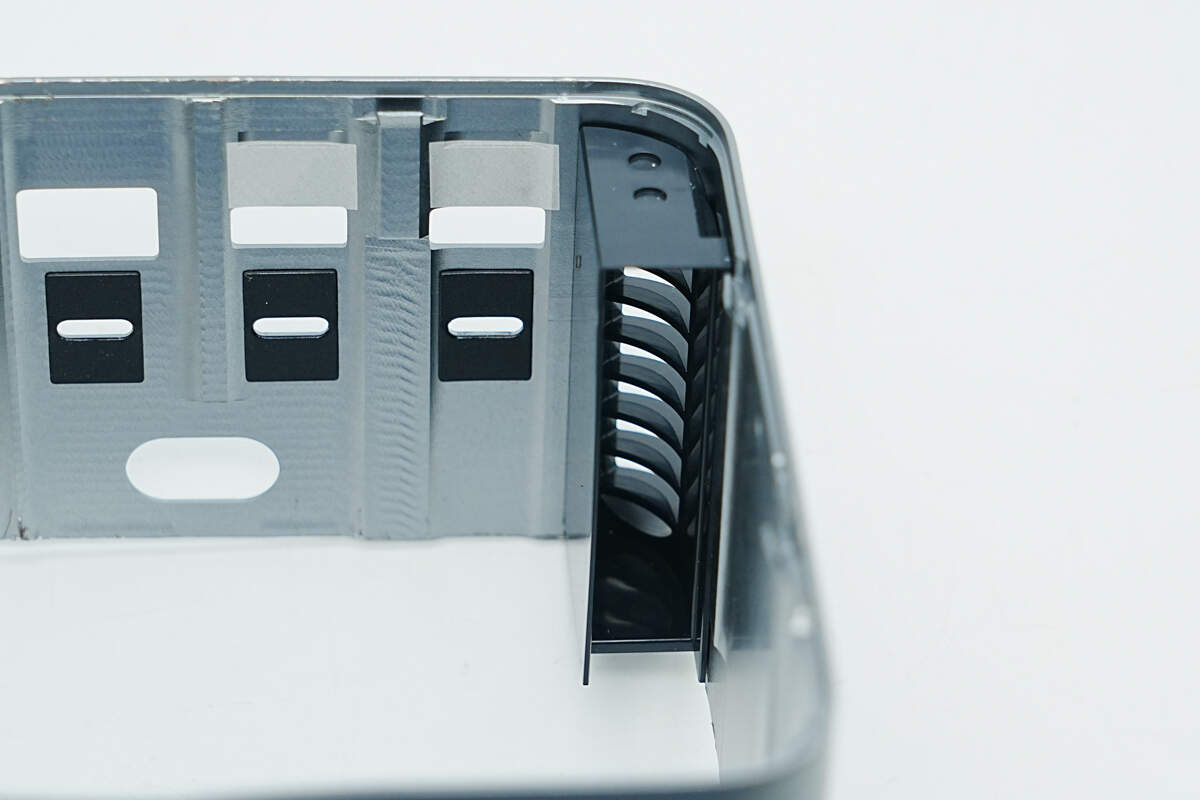

外壳内部进气格栅特写。
另一侧设有排气格栅。

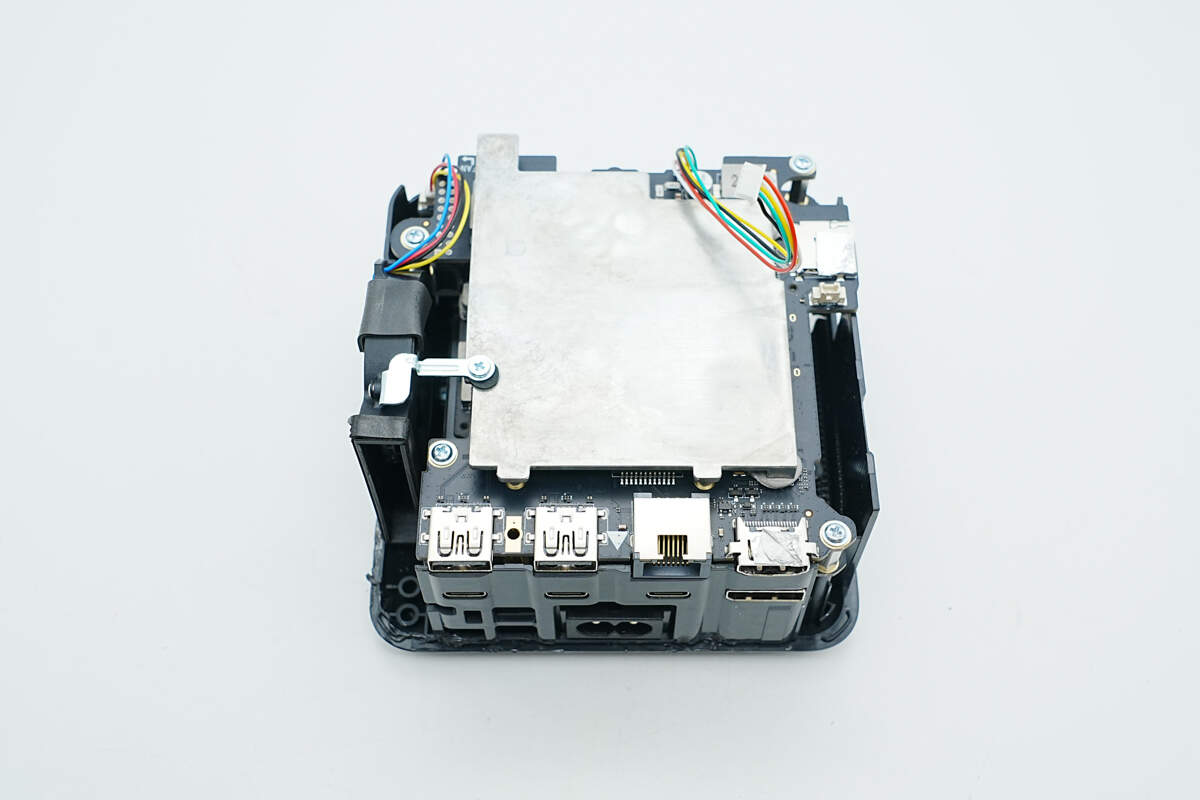

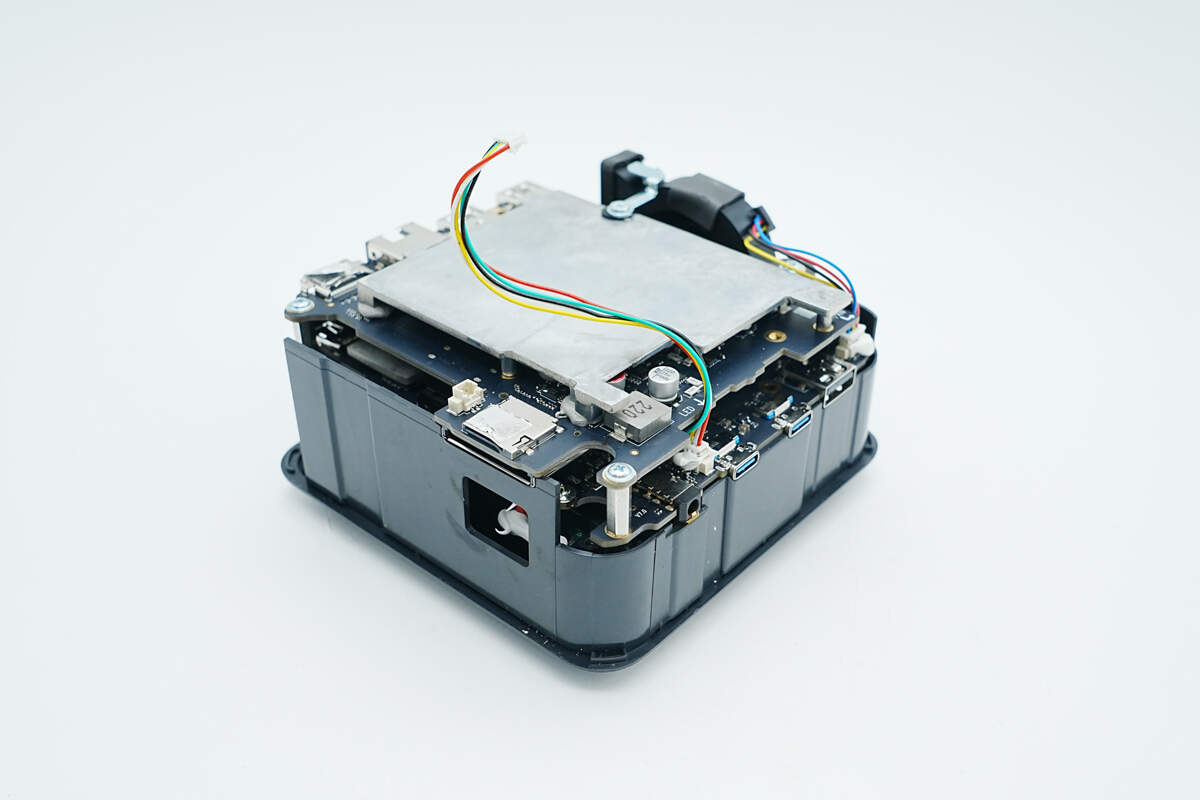

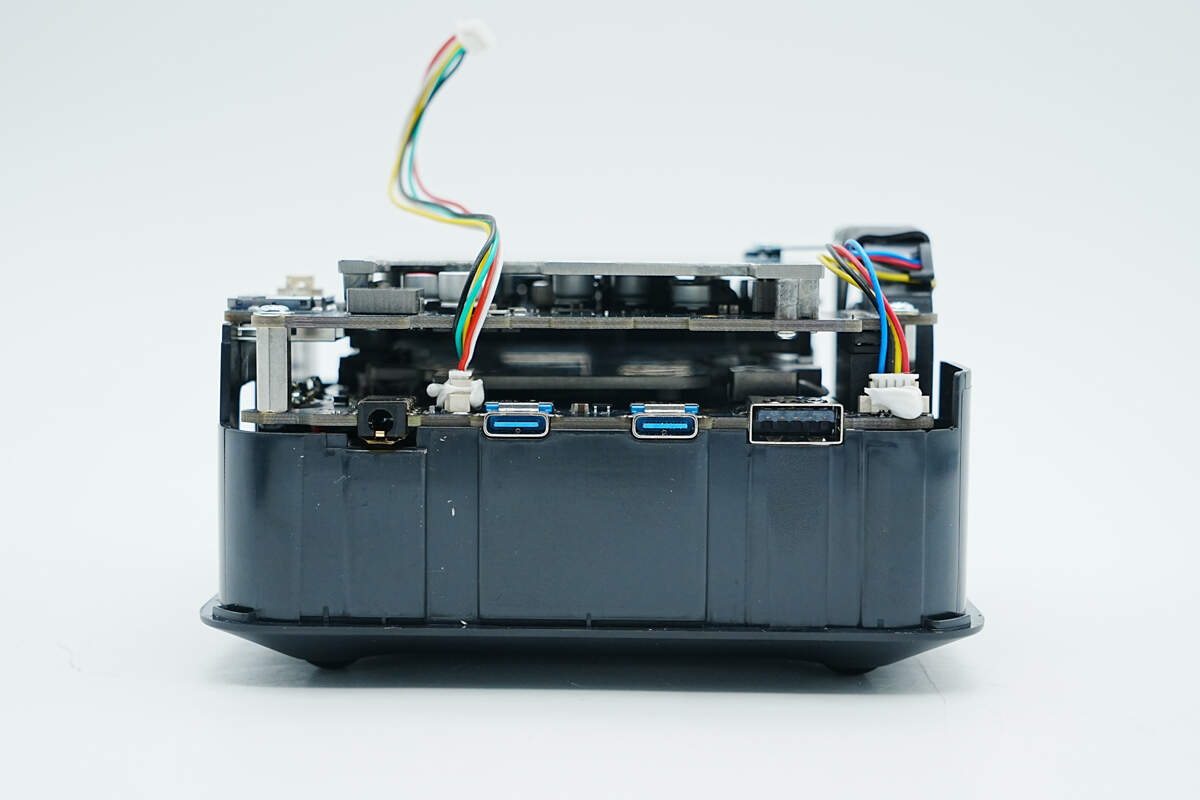

扩展坞内部PCBA模块一览，采用多层堆叠工艺，使用螺丝固定，顶部设有铝合金散热板。

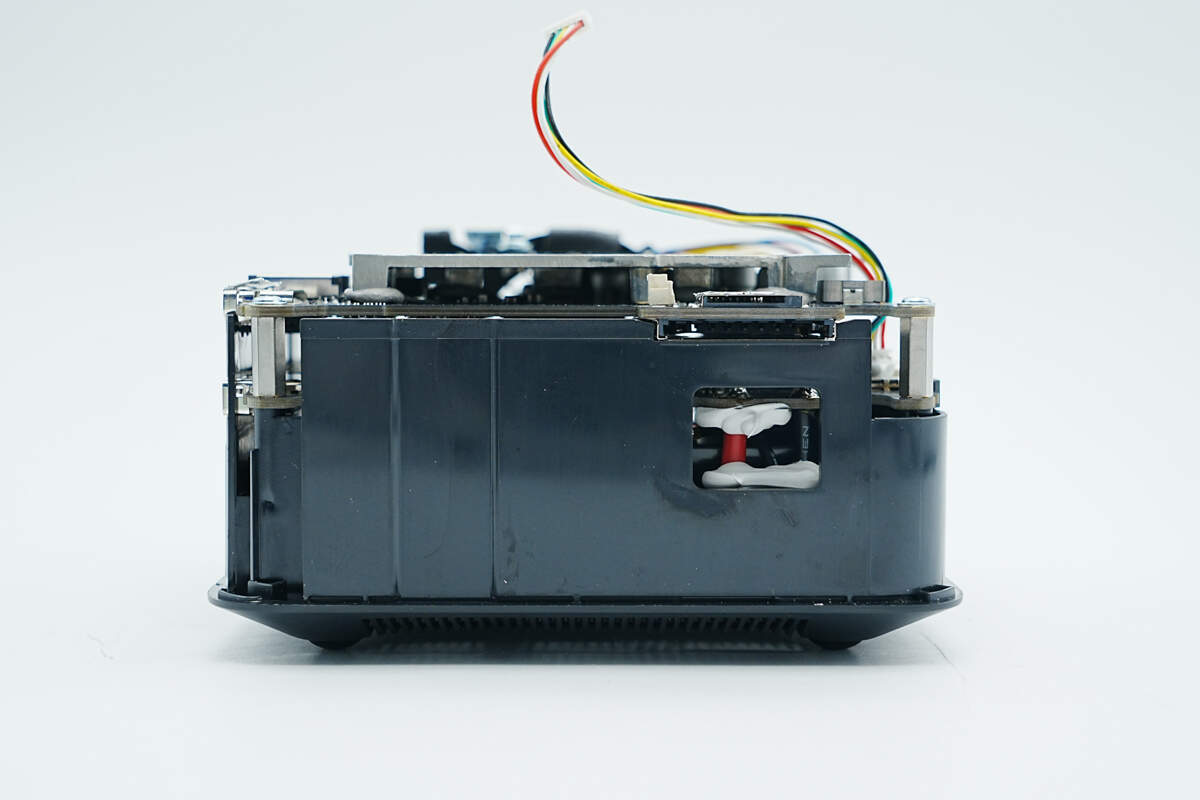

PCBA模块侧面通过螺柱固定。
塑料支架上固定PCBA模块。

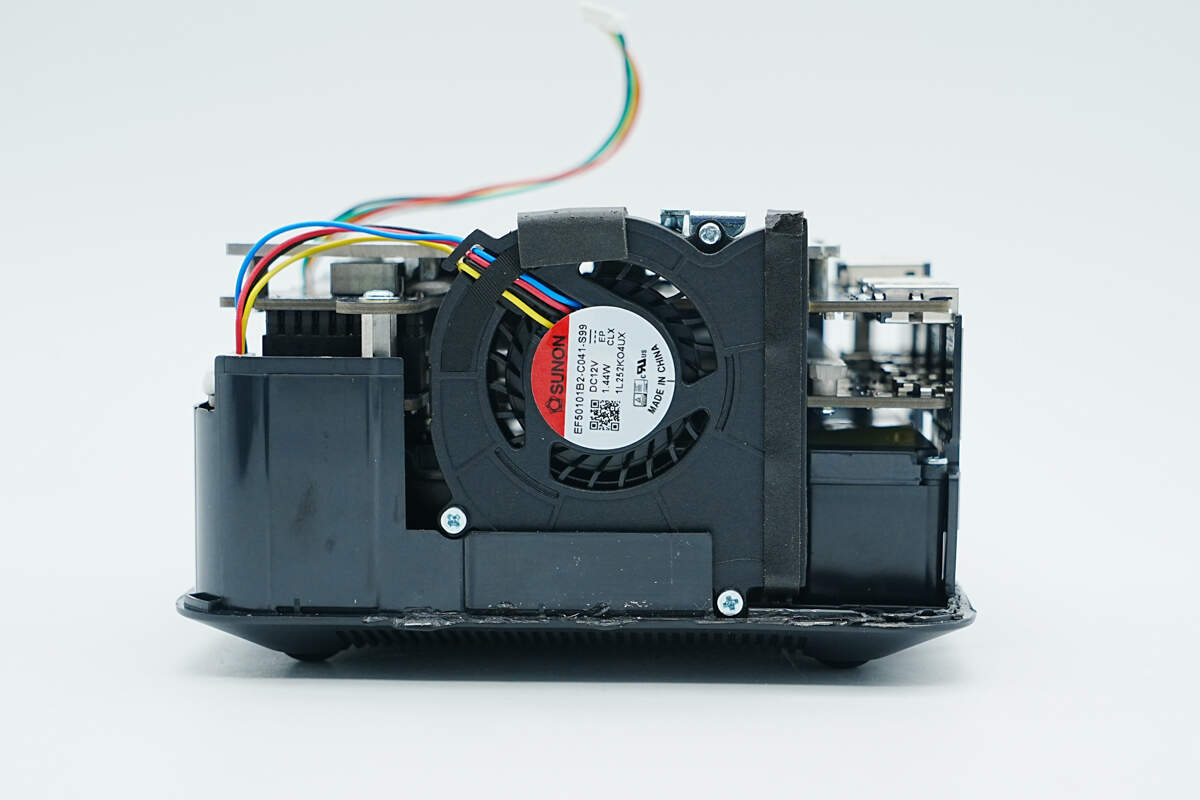

侧面设有散热风扇。
另一侧壳体内部设有电源连接线。

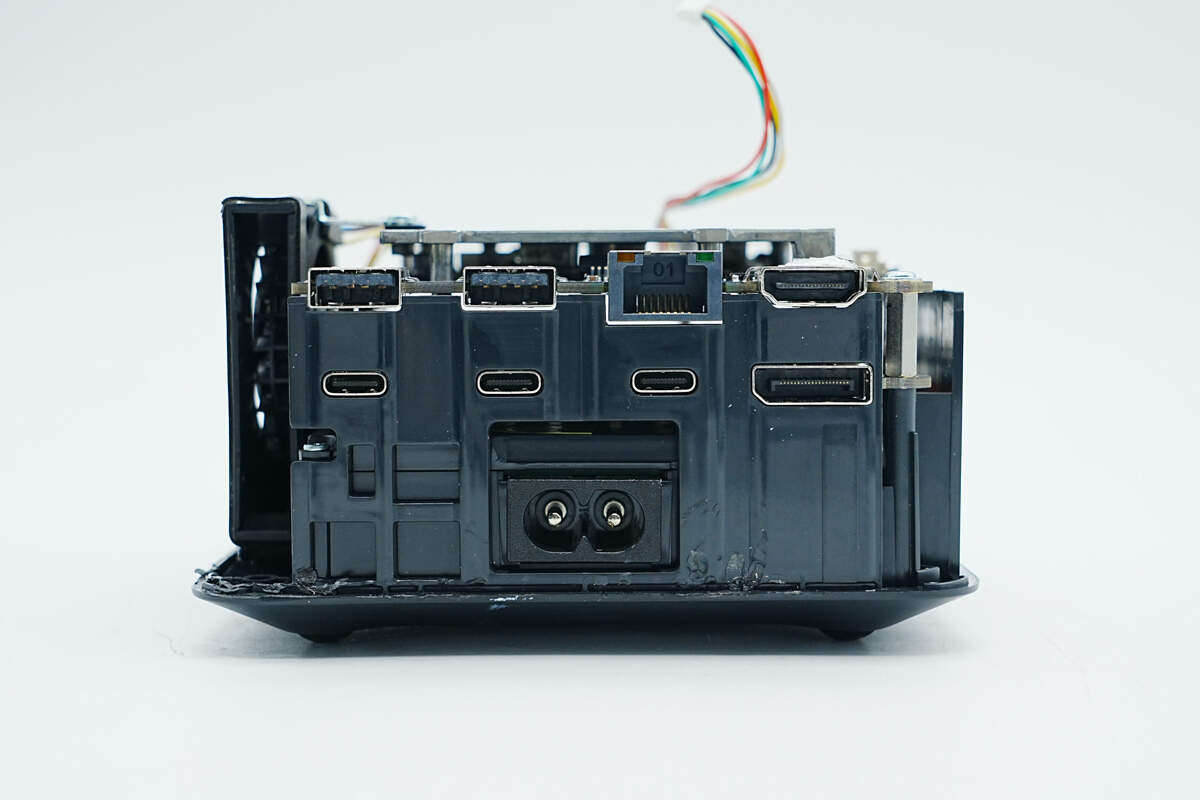

后面为电源输入插座和扩展坞连接插座。

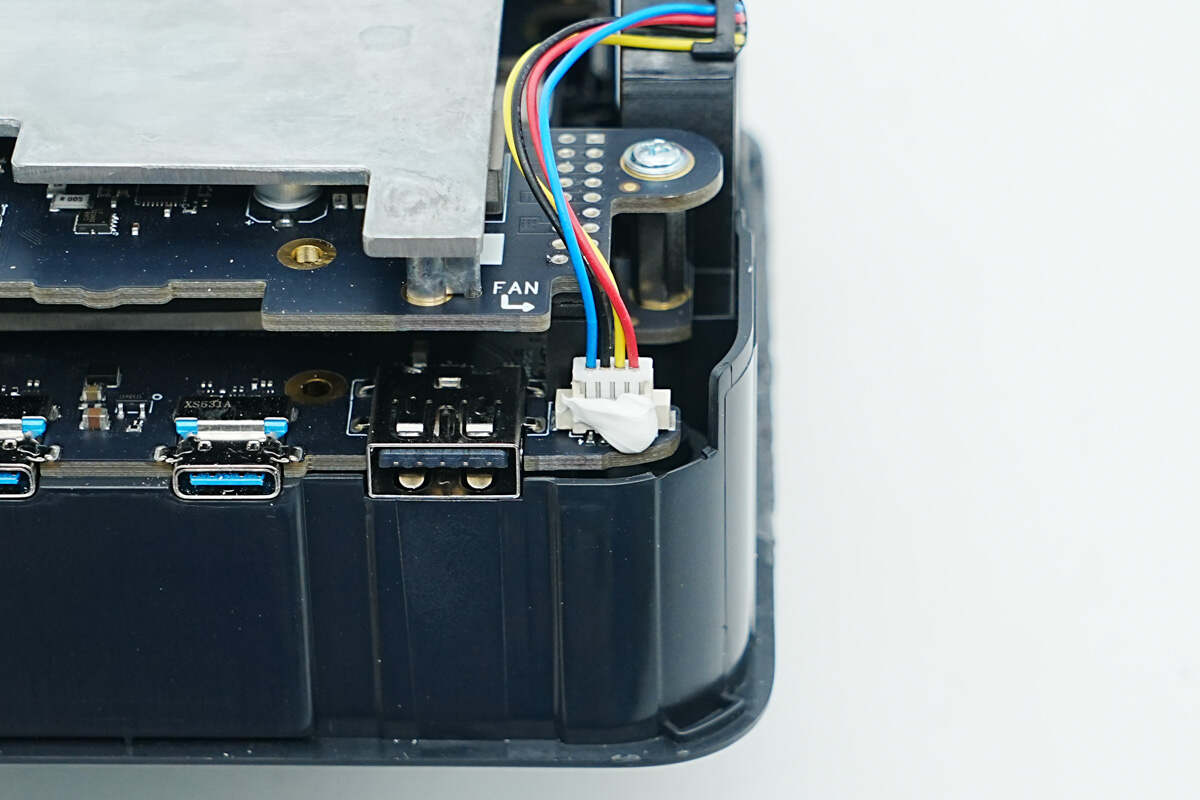

散热风扇插接件打胶加固。

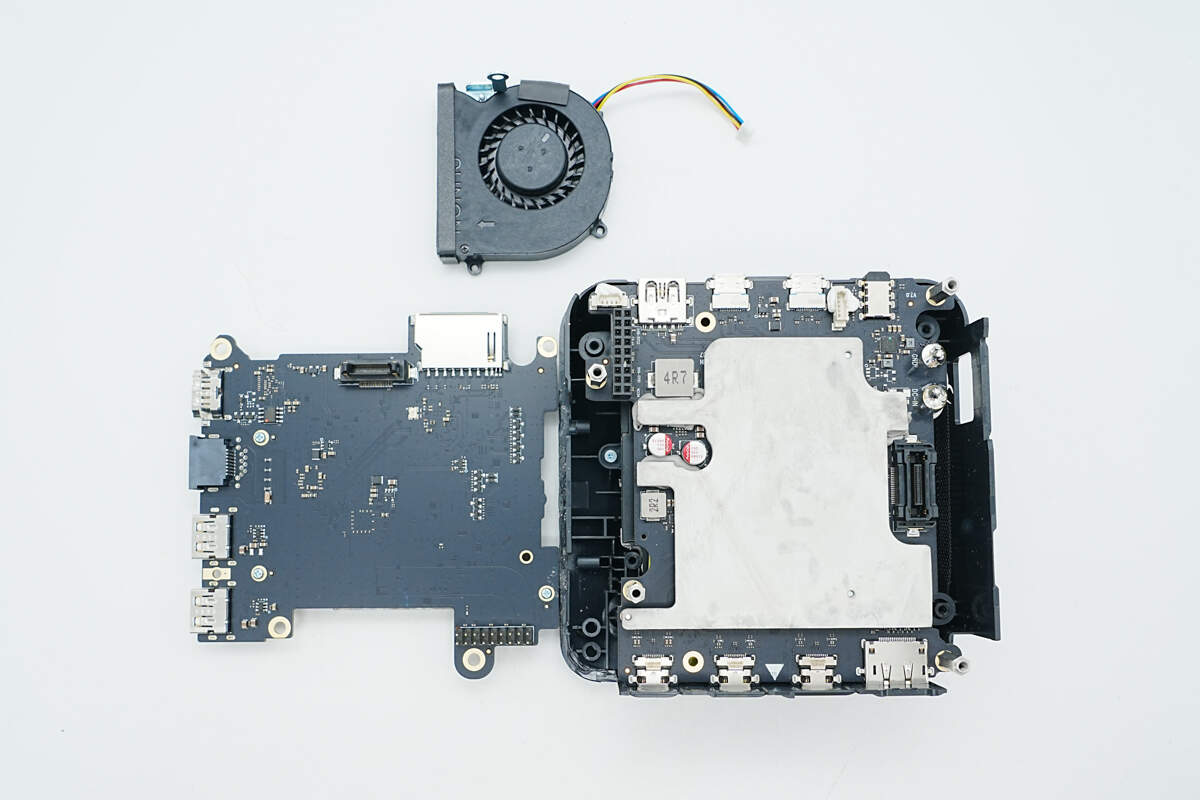

拧下固定螺丝，拆解取下上层PCBA模块，通过排针和连接器连接，下层PCBA模块也设有散热片。

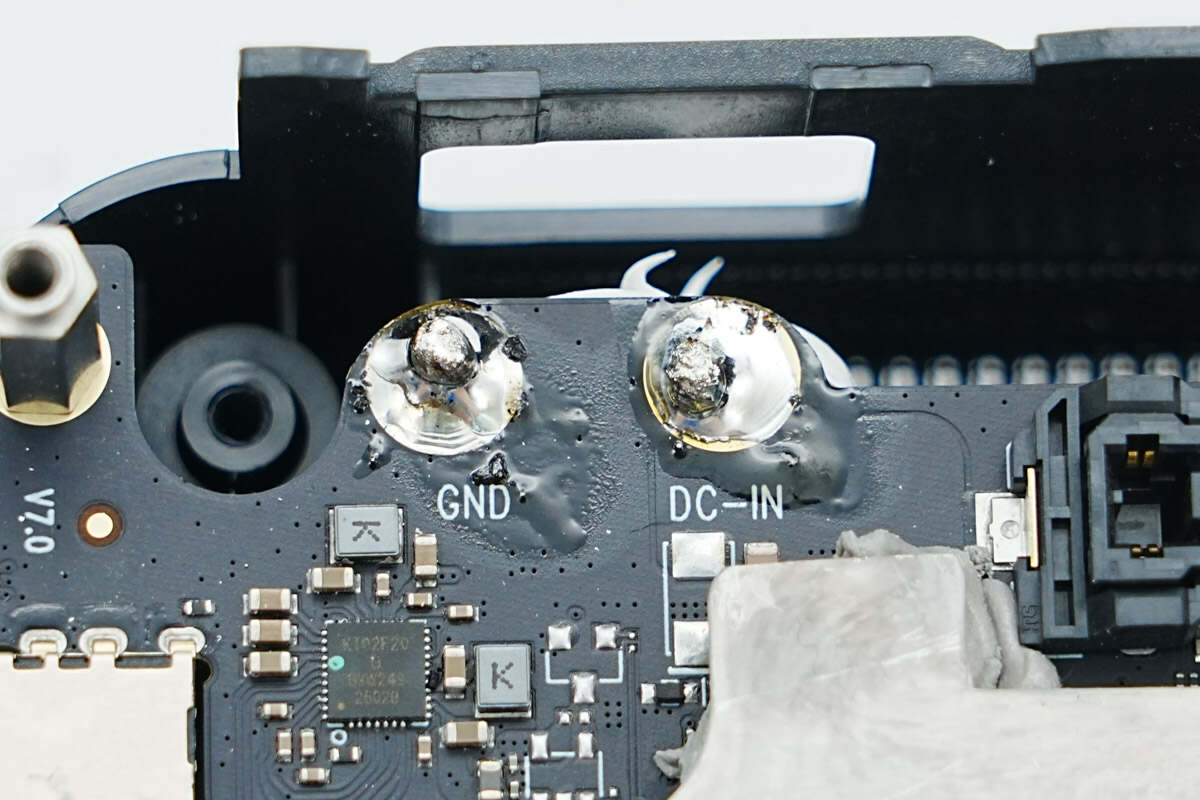

电源线通过焊接连接。

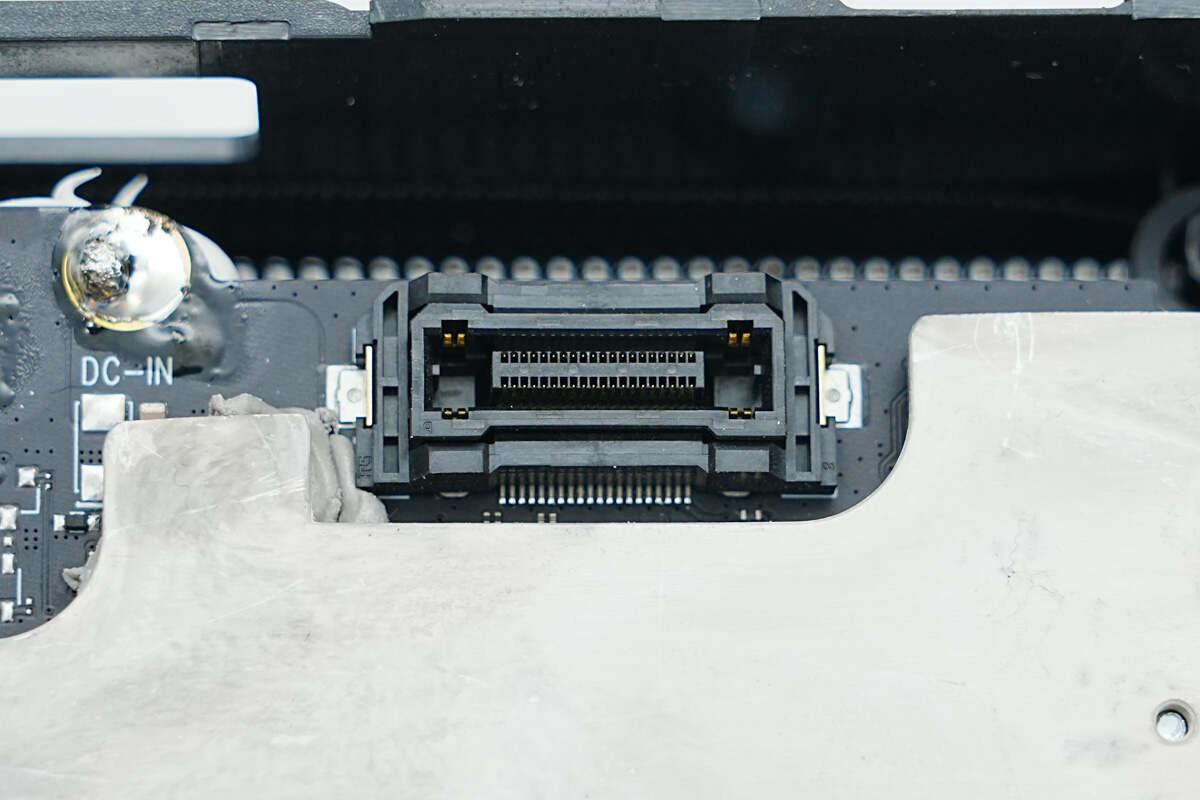

连接上下层PCBA模块的连接器特写。

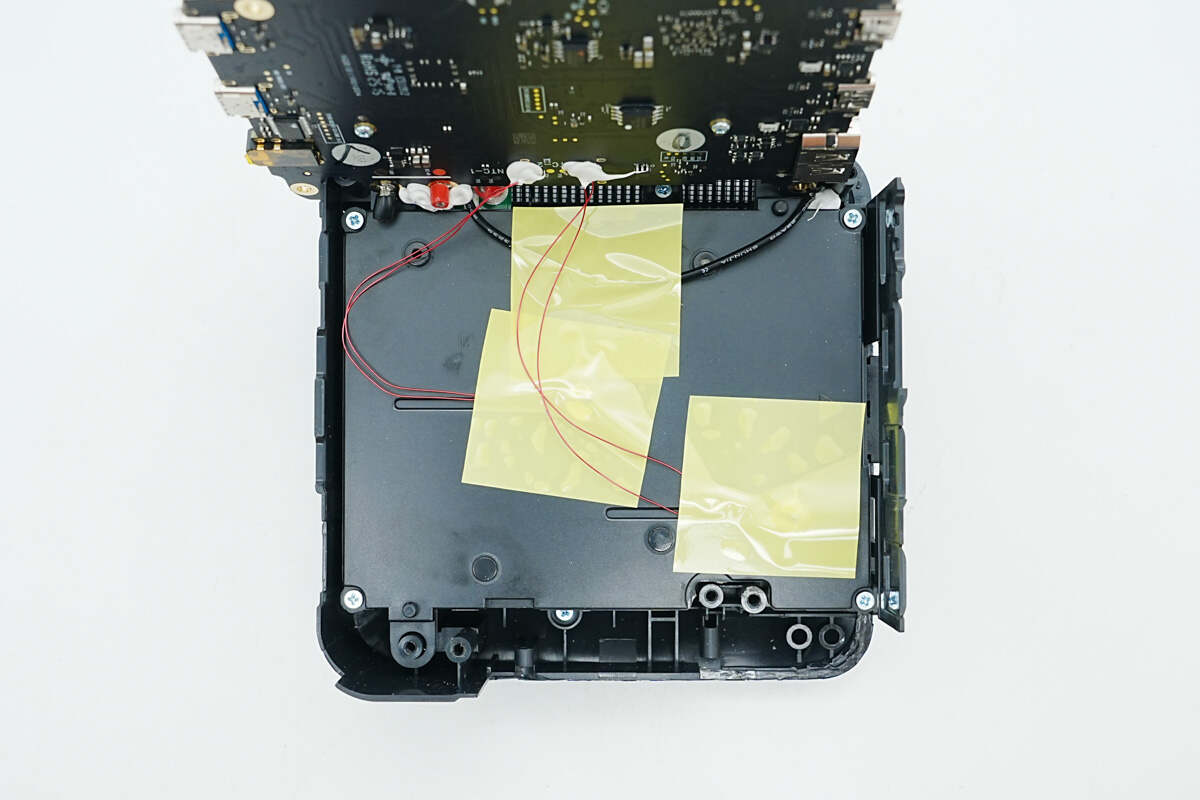

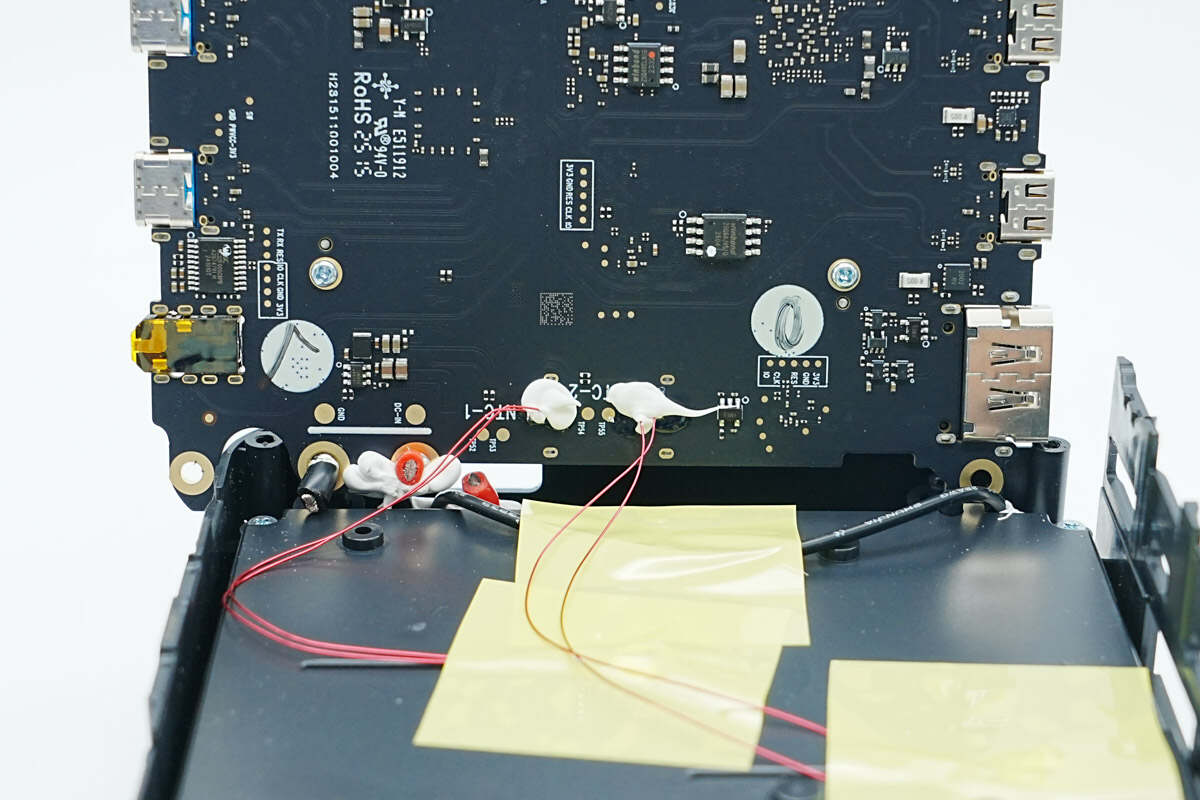

扩展坞底部为电源模块，使用胶带粘贴固定热敏电阻检测温度。
热敏电阻焊接连接到PCBA模块。

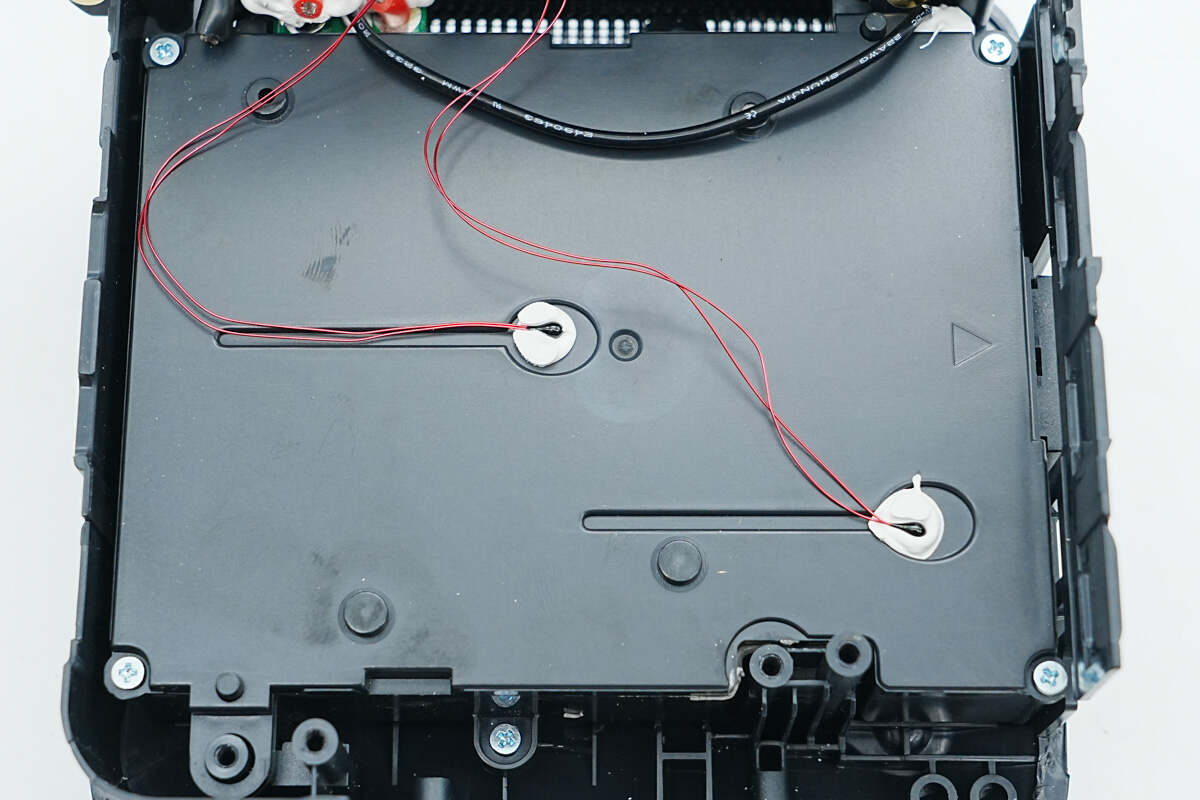

撕下绝缘胶带，两颗热敏电阻打胶加固。
取出扩展坞内部电源模块。

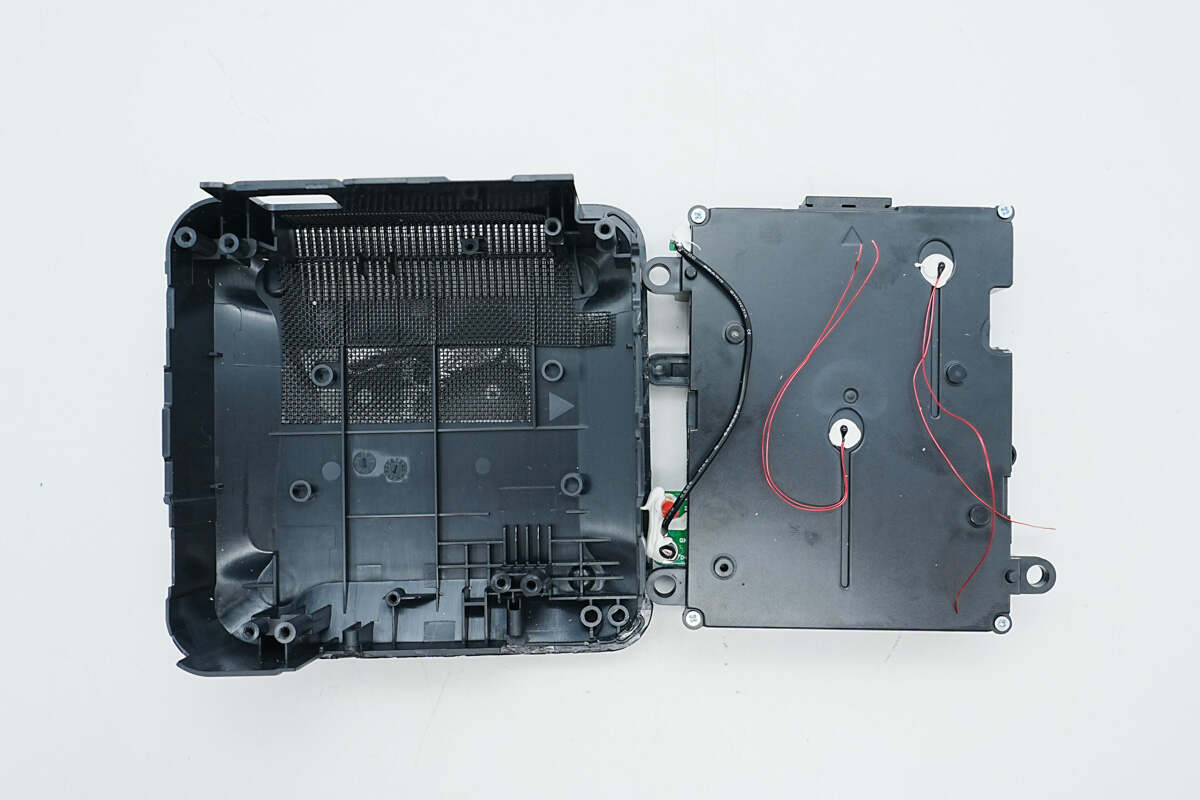

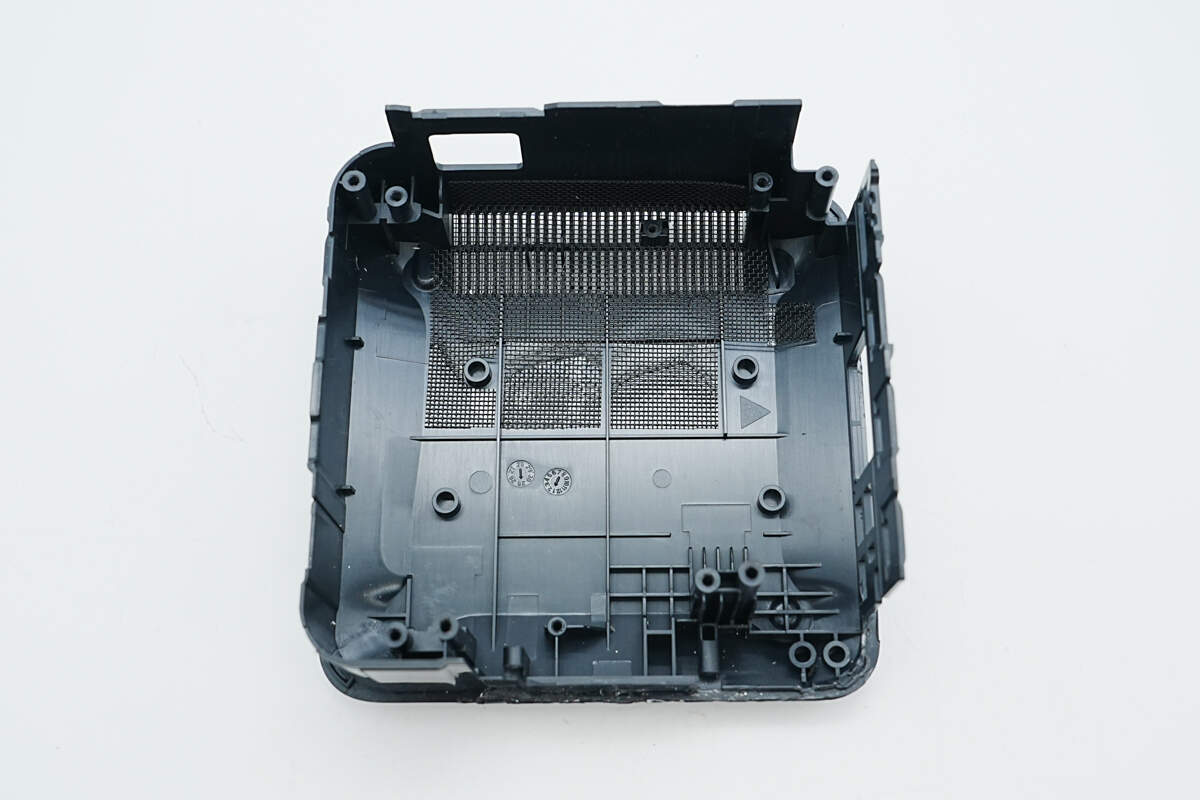

扩展坞外壳开有进气格栅，内部设有防尘网。

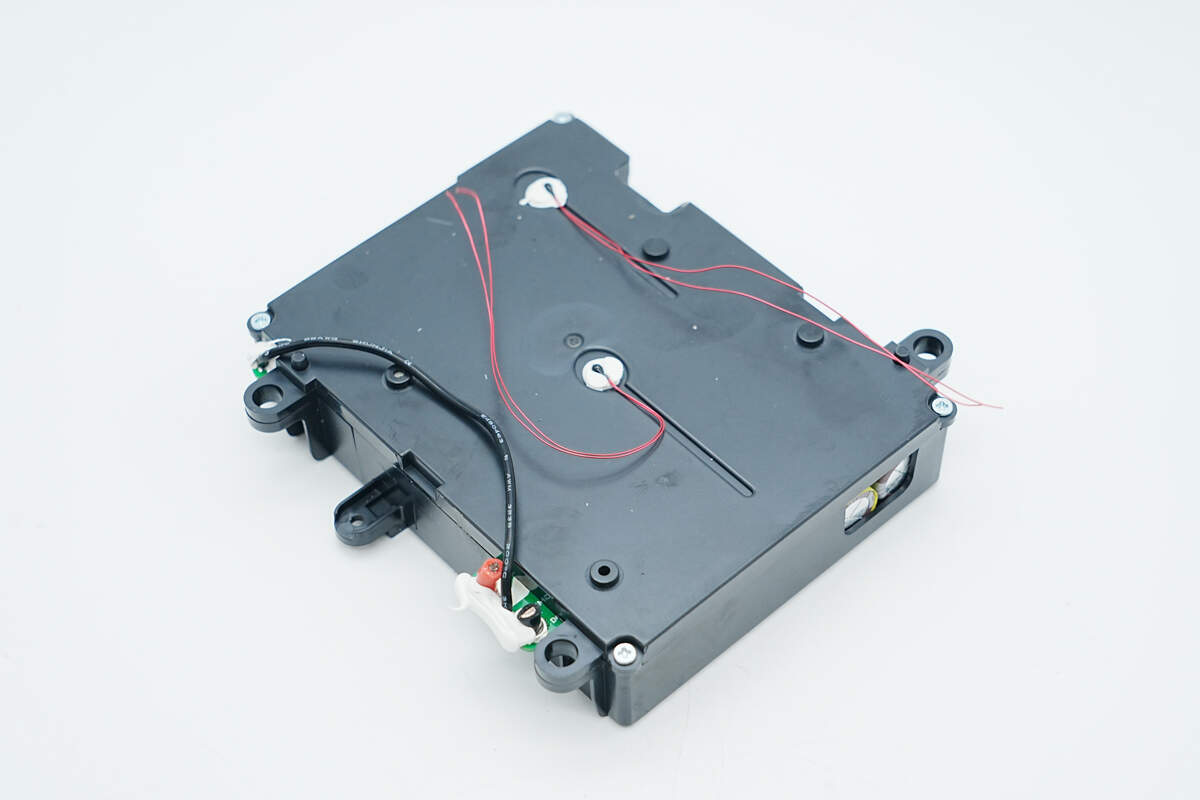

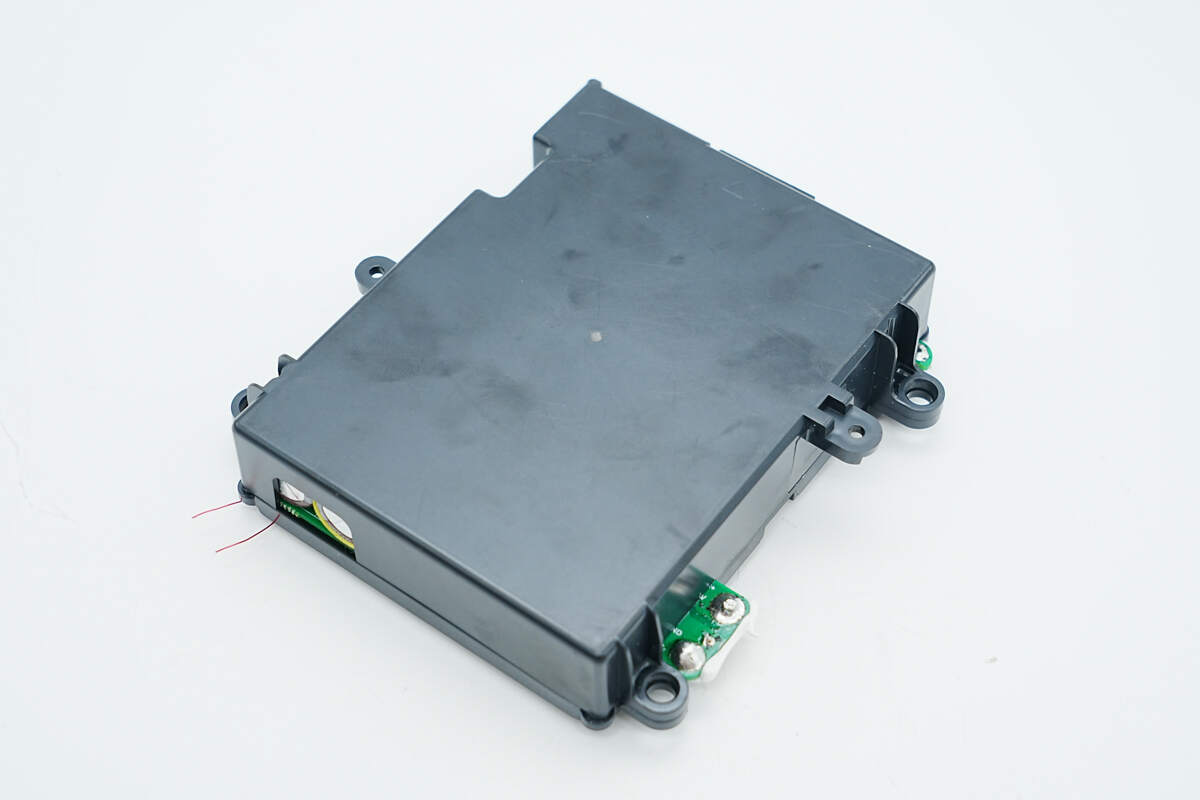

电源模块外壳通过螺丝固定。
电源模块壳体侧面设有安装孔。

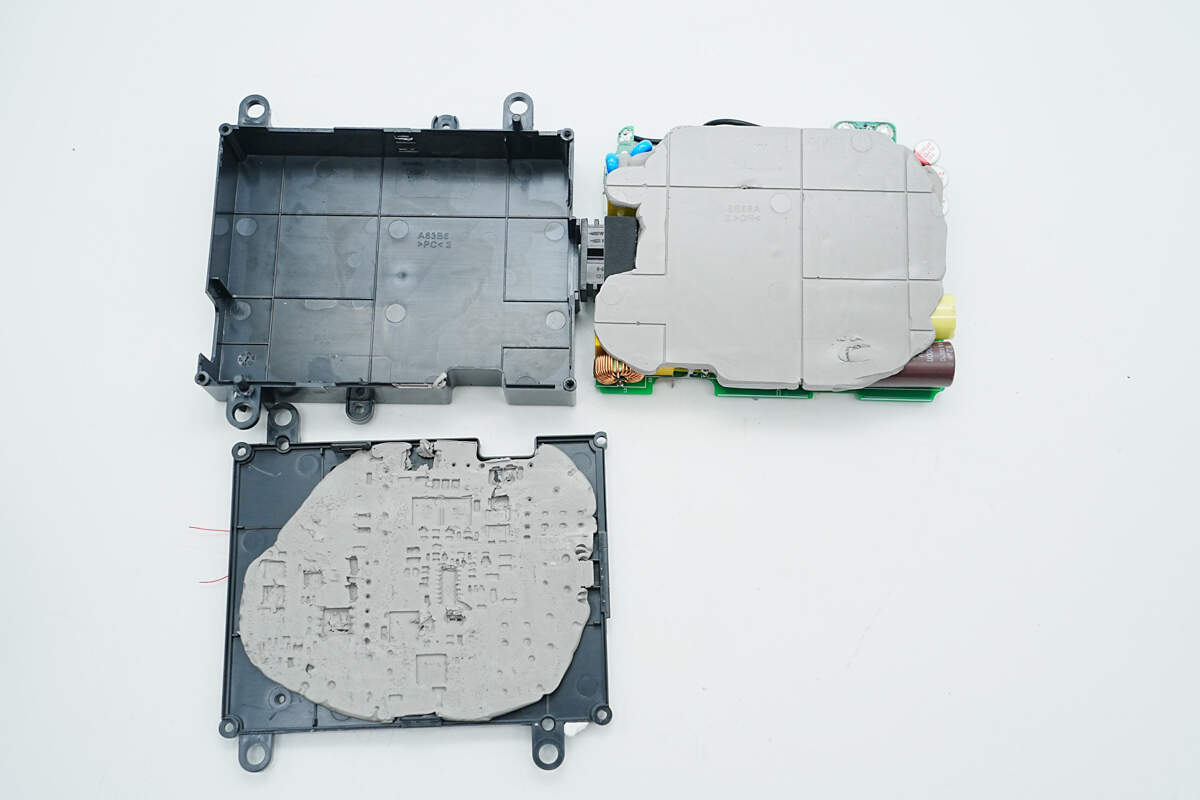

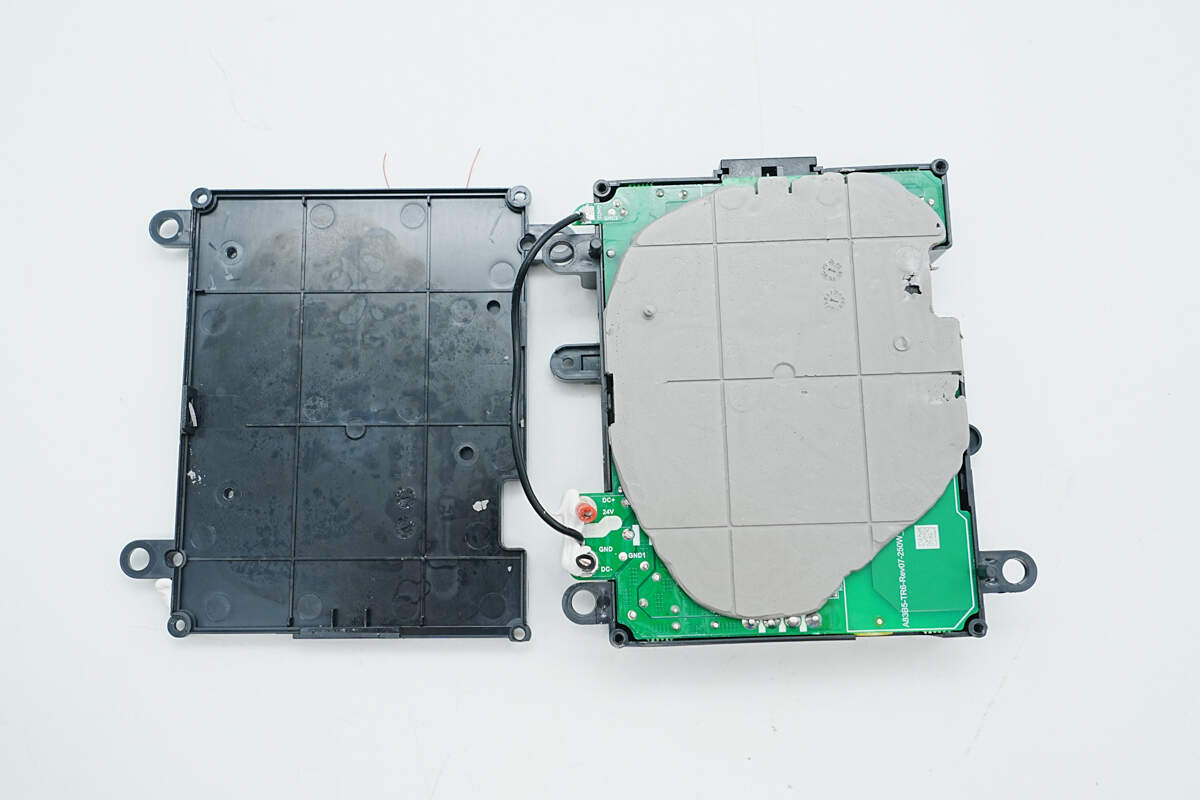

拧开壳体固定螺丝，拆开外壳，PCBA模块与壳体填充导热胶。
从壳体中取出PCBA模块，正反面均填充导热胶加强散热。

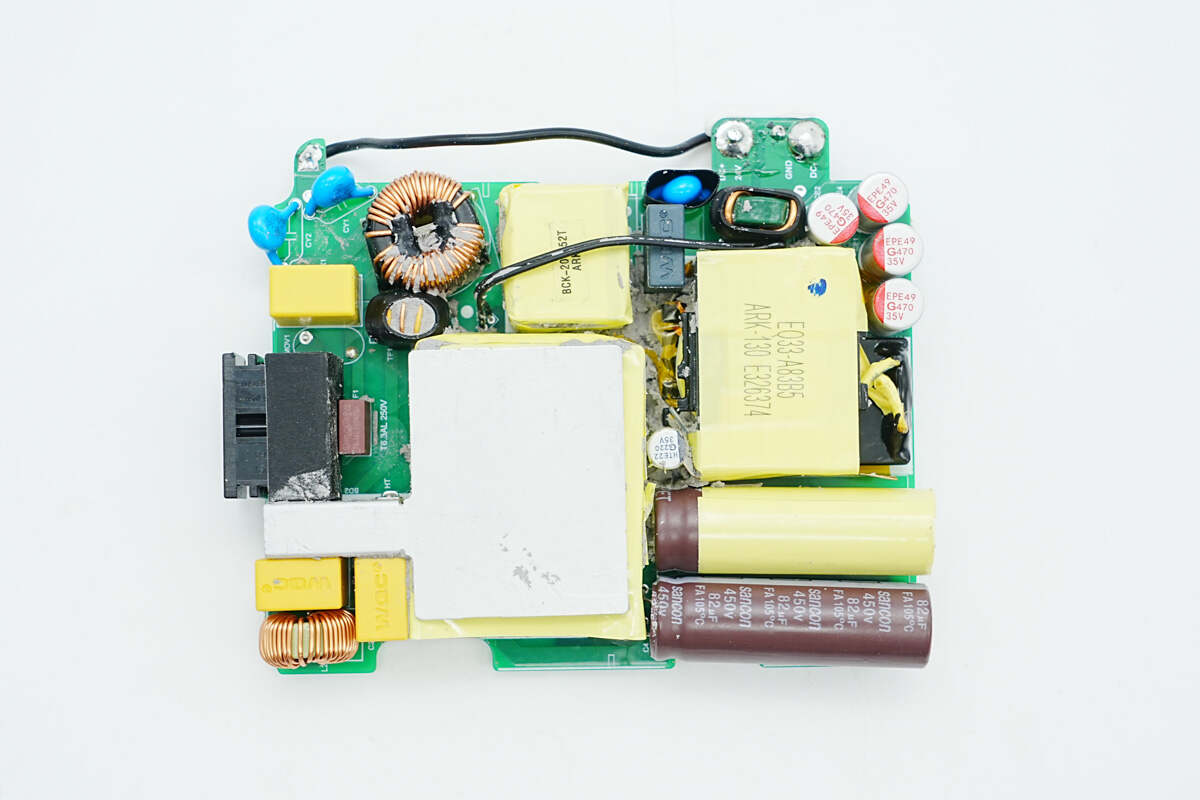

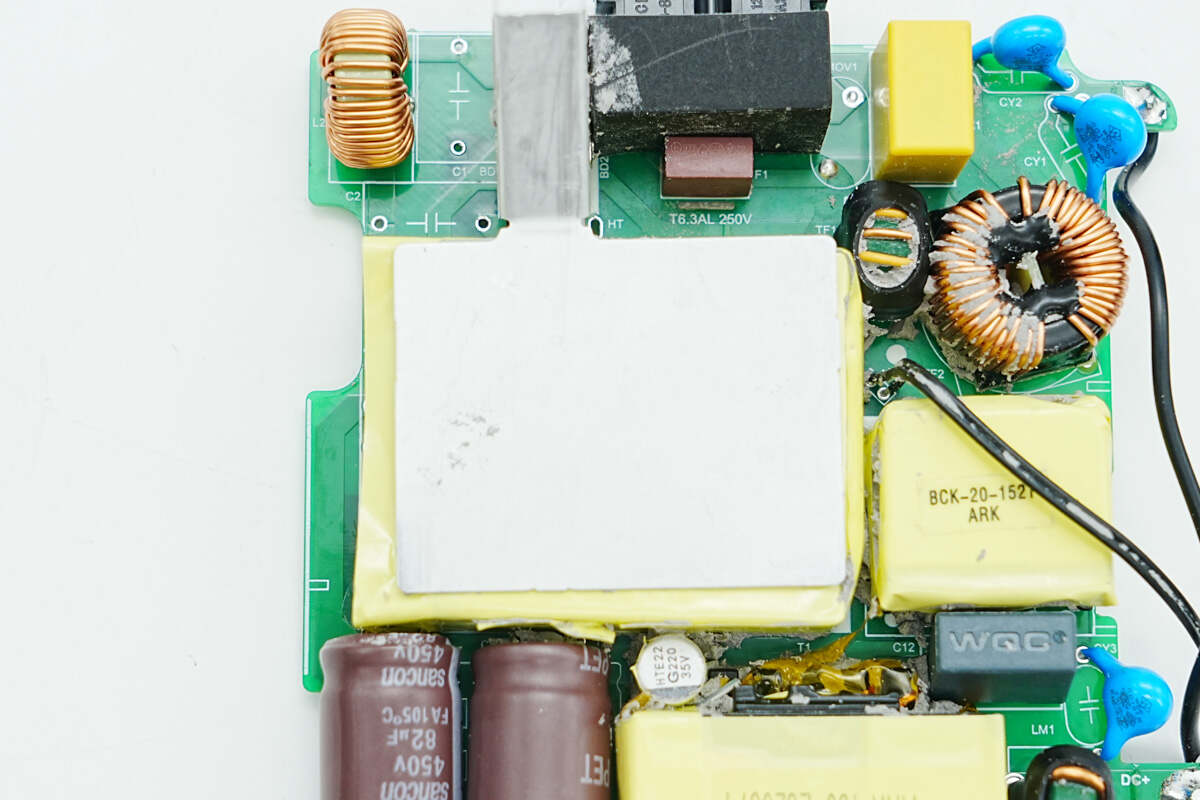

清理掉导热胶，电源模块正面一览，左侧中间位置设有电源输入插座和保险丝，上方设有安规X2电容和共模电感，下方设有整流桥，薄膜电容和磁环电感。整流桥设有大面积散热片，覆盖在PFC电感上方。
右下角设有高压滤波电容，上方设有LLC变压器，谐振电容，谐振电感，滤波固态电容和滤波电感。在变压器旁还设有热敏电阻检测温度，进行过热保护。

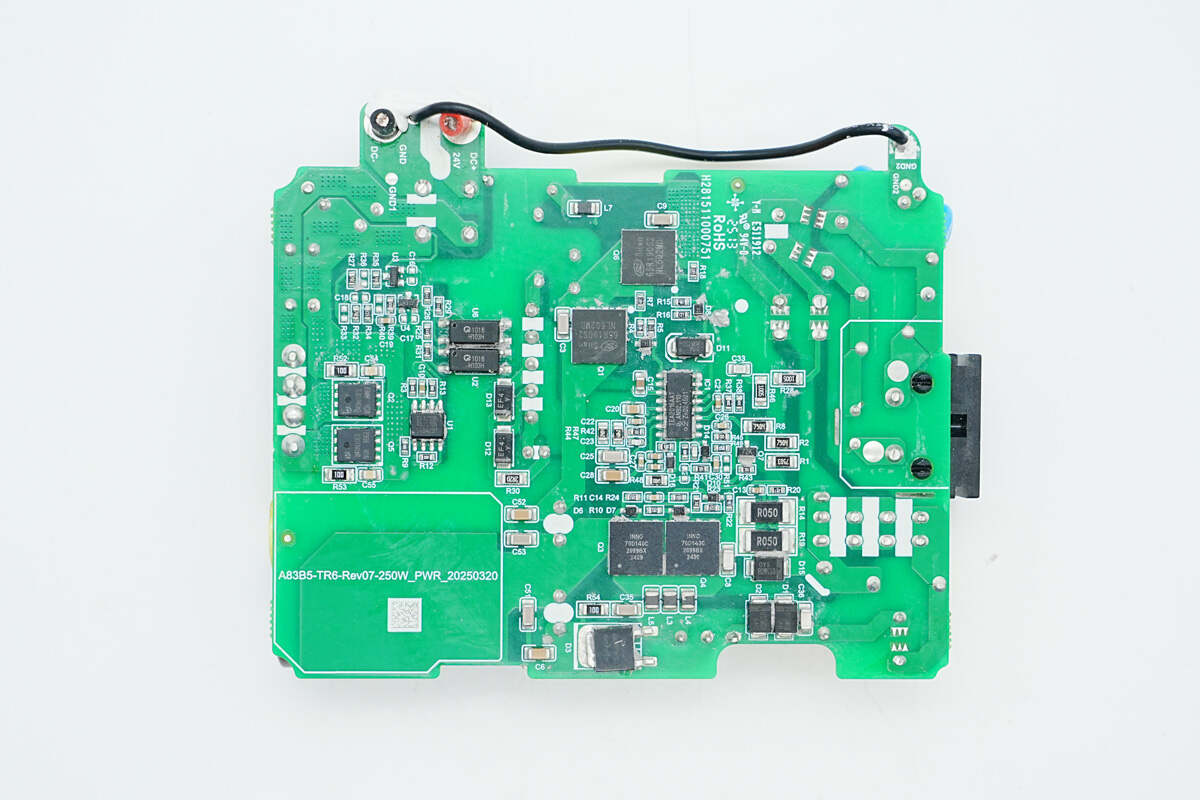

电源模块背面设有PFC+LLC二合一控制器，下方设有PFC开关管和PFC整流管，上方设有LLC开关管。左侧设有同步整流控制器和同步整流管，初次级之间设有两颗光耦用于电压反馈和保护功能。

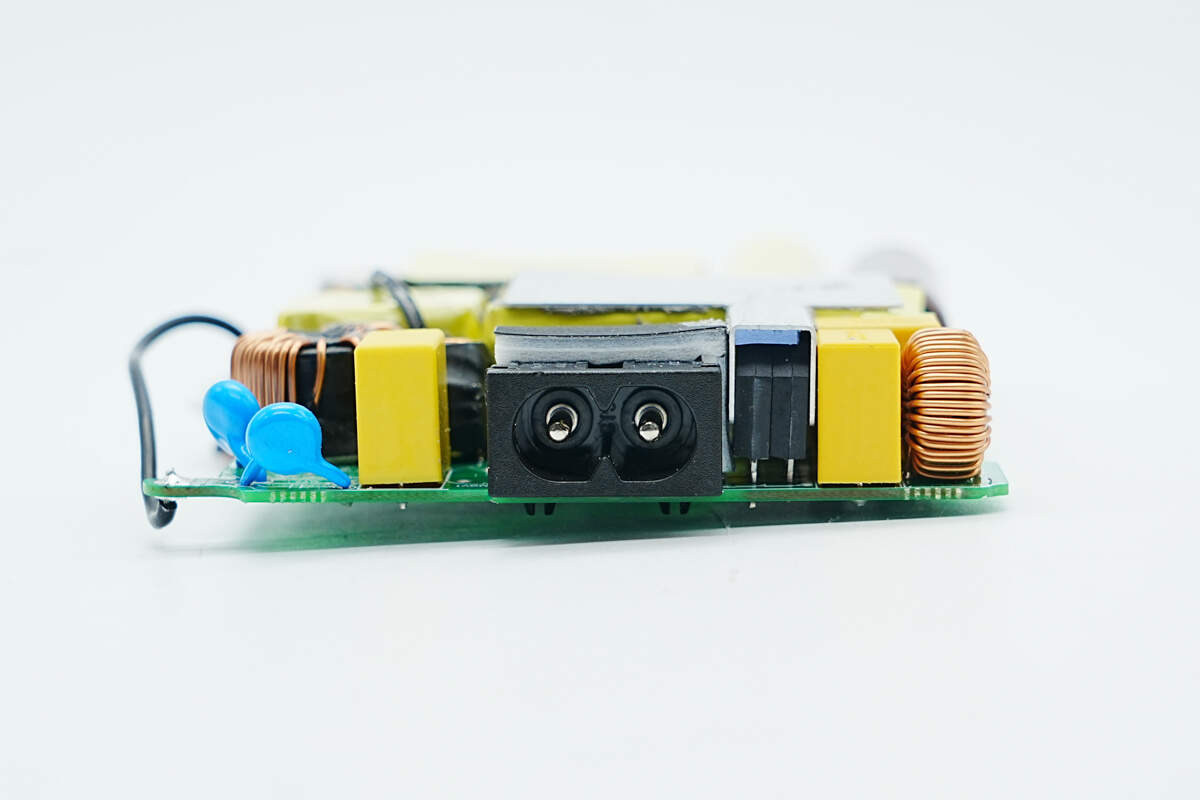

电源输入端设有八字线插座。

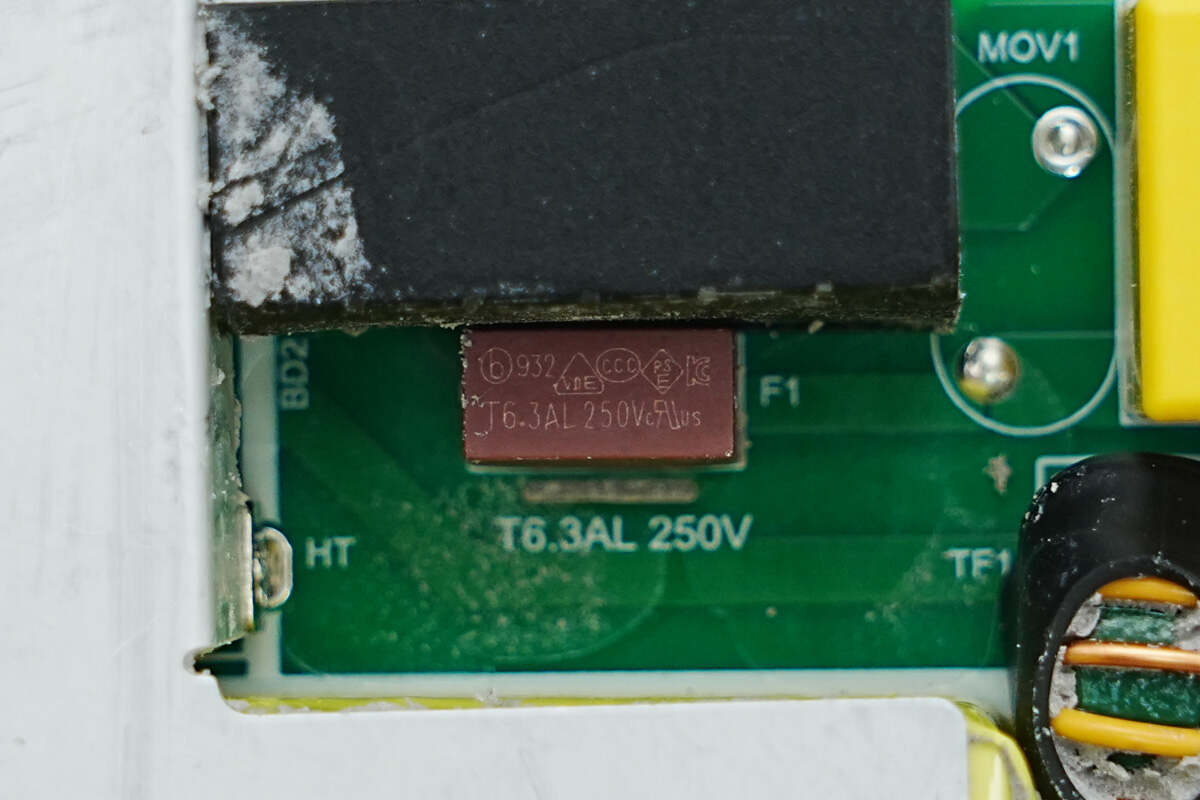

保险丝来自贝特电子，出料号932，规格为6.3A 250V。

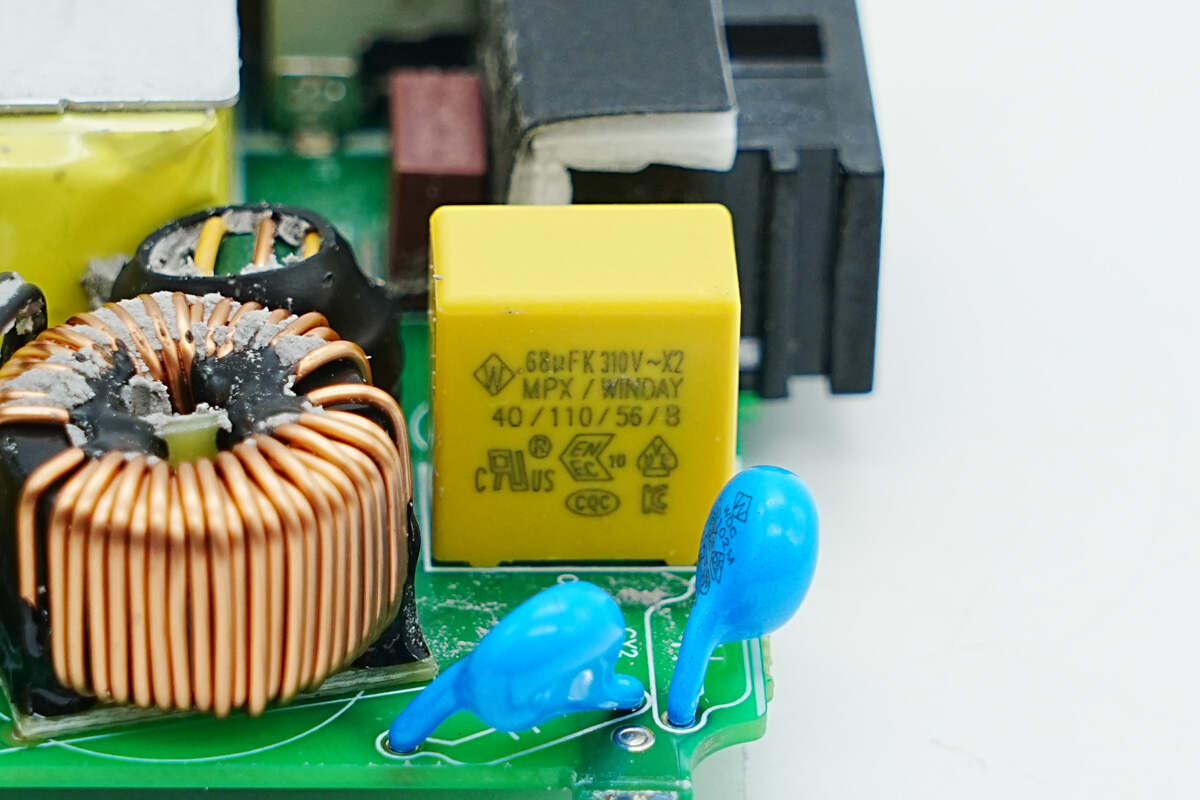

安规X2电容来自威迪电子，规格为0.68μF。

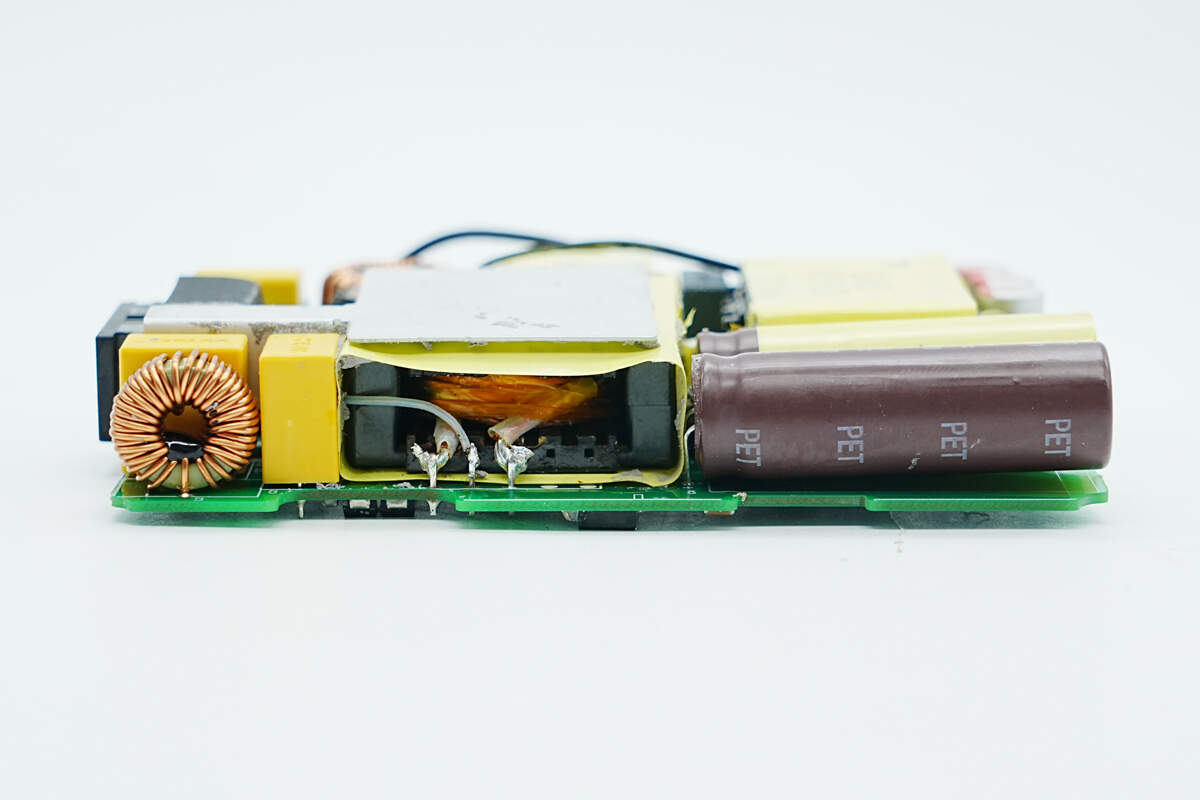

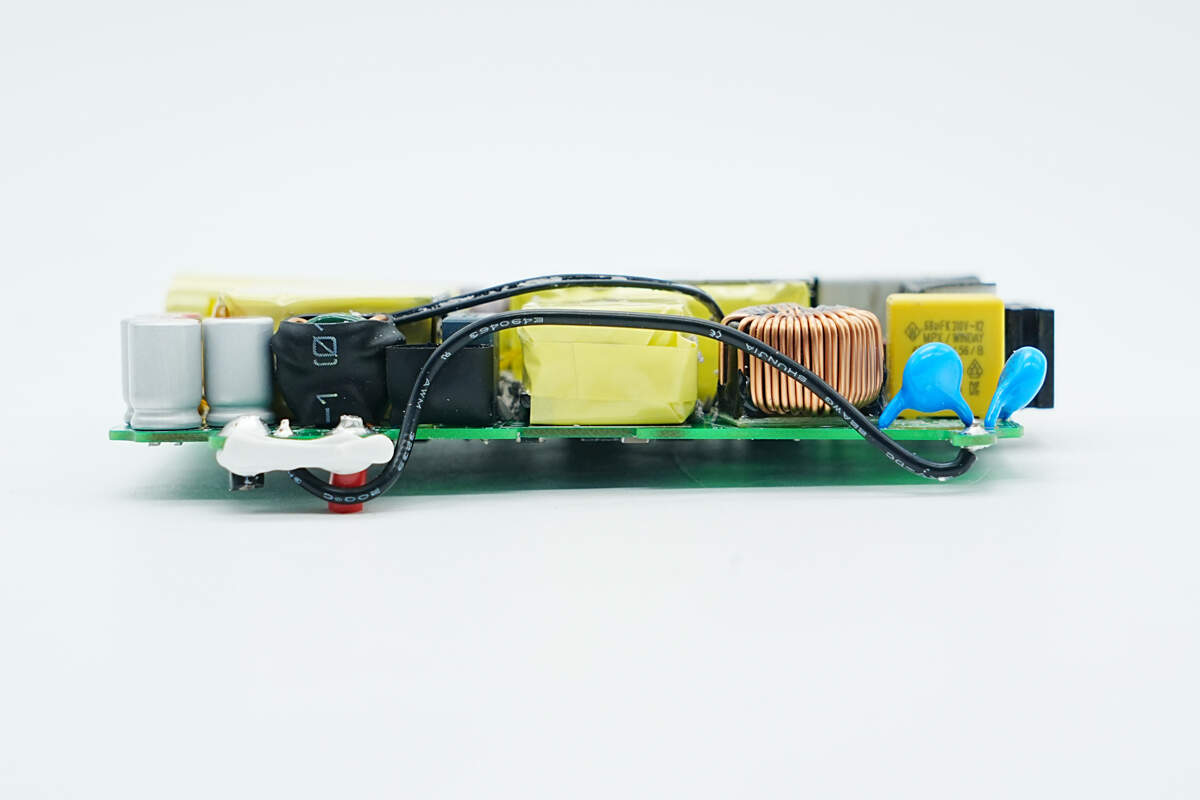

PCBA模块侧面焊接输出滤波电容，滤波电感，Y电容，谐振电感，共模电感和Y电容。

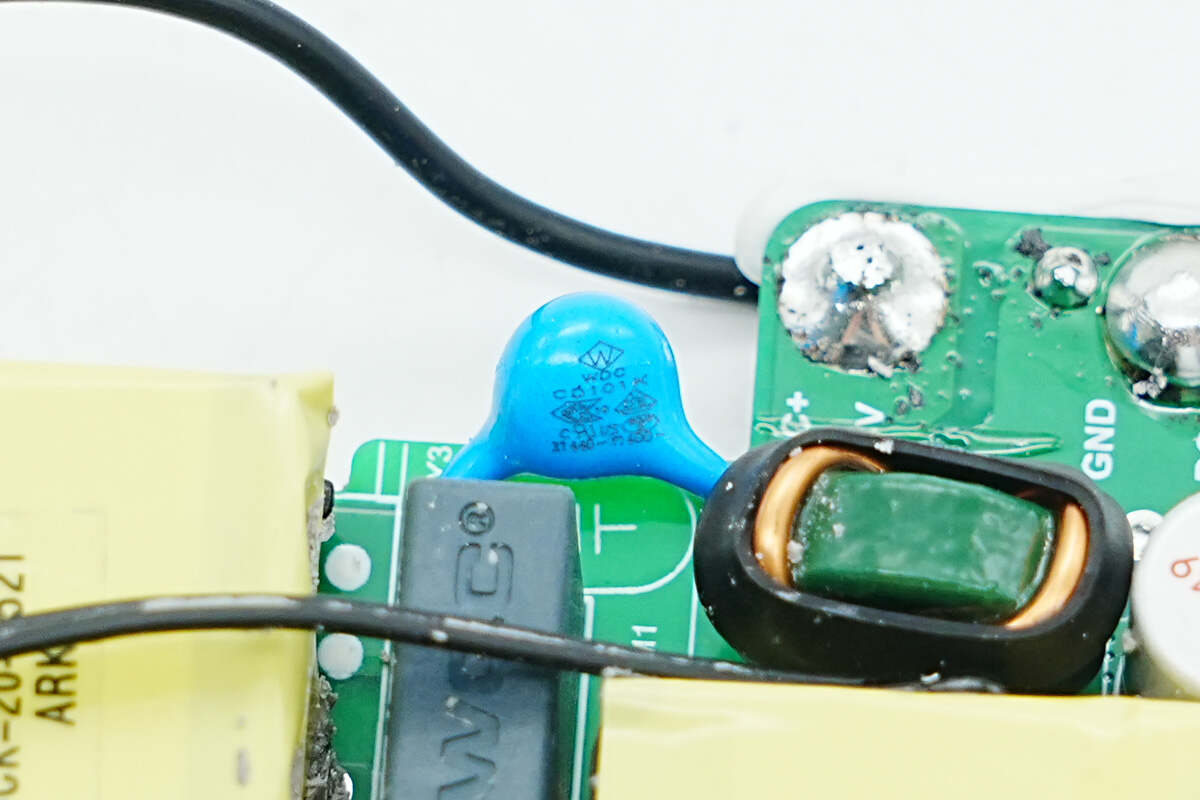

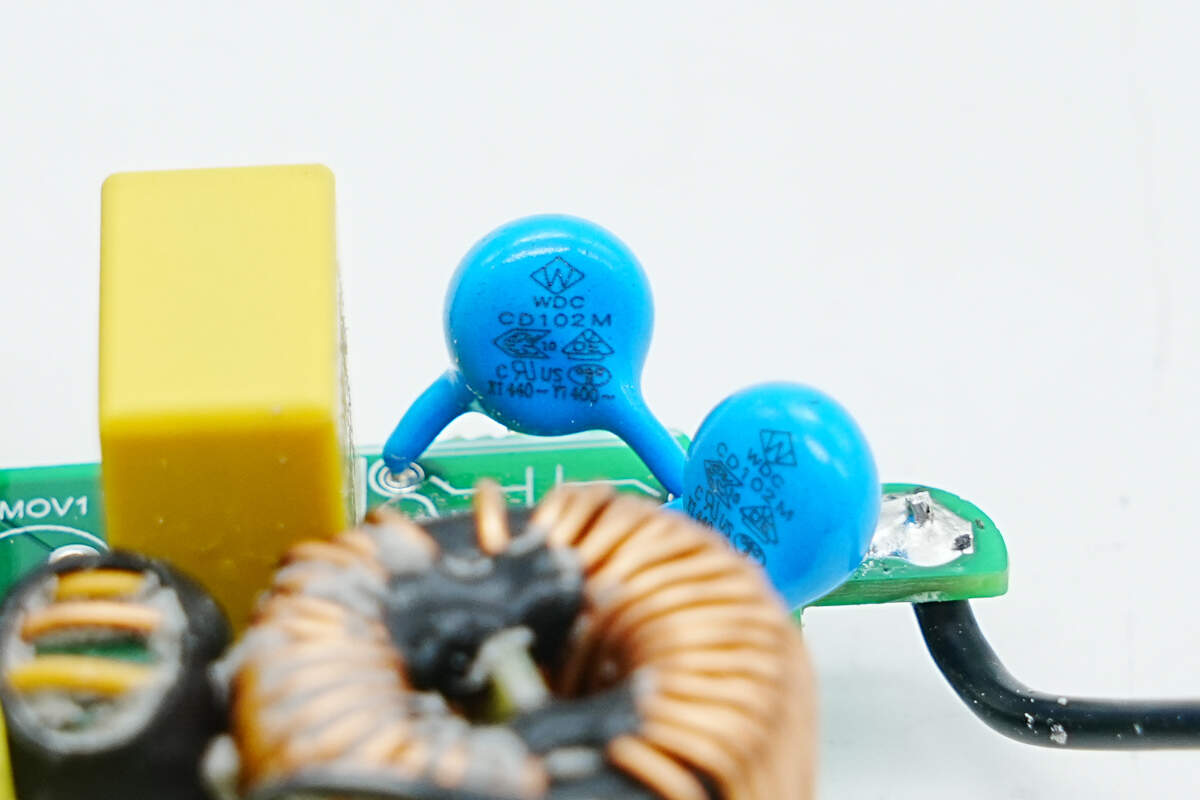

蓝色Y电容来自威迪电子，规格为1000pF。

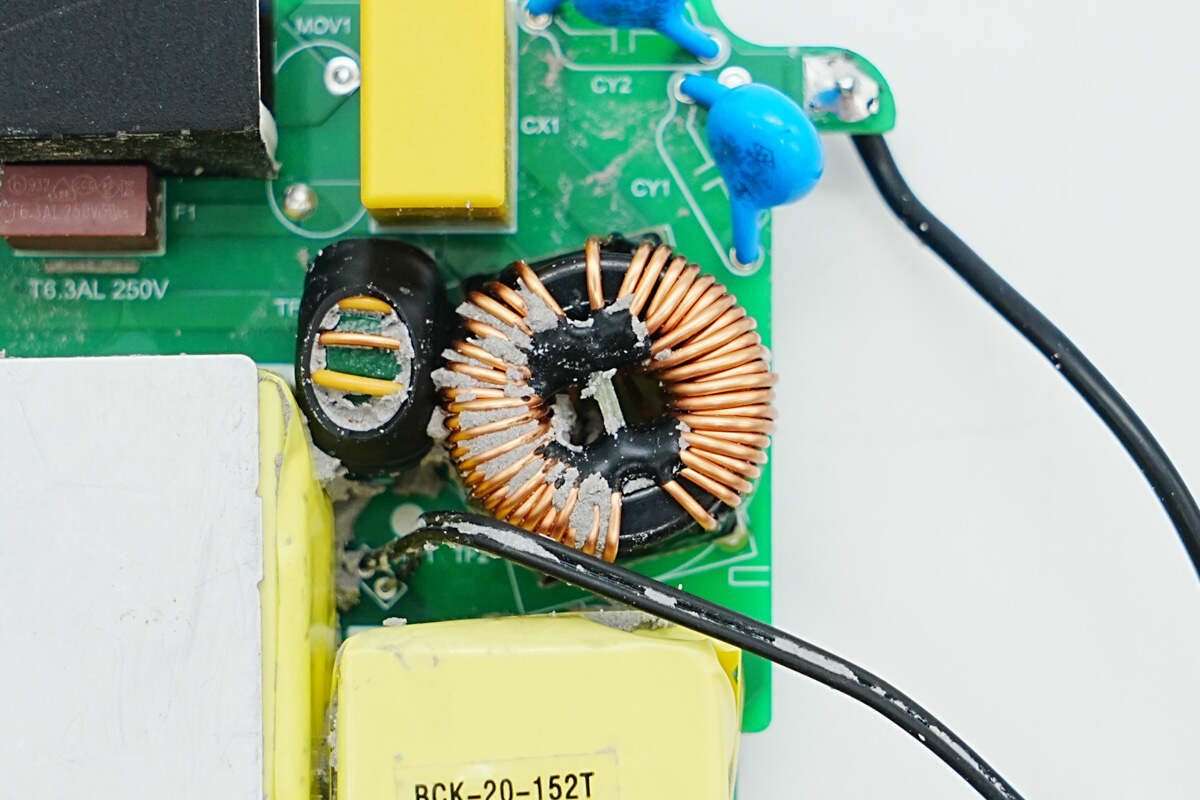

共模电感采用漆包线绕制，底部设有电木板绝缘。

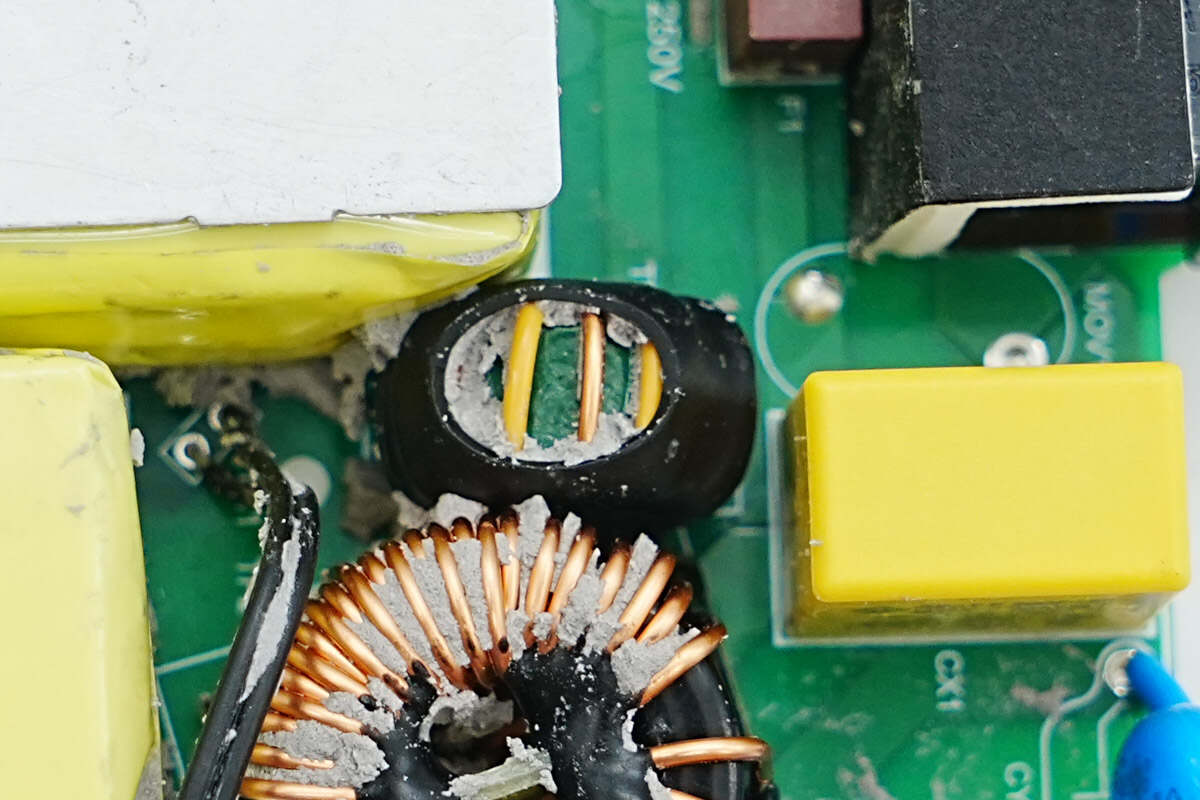

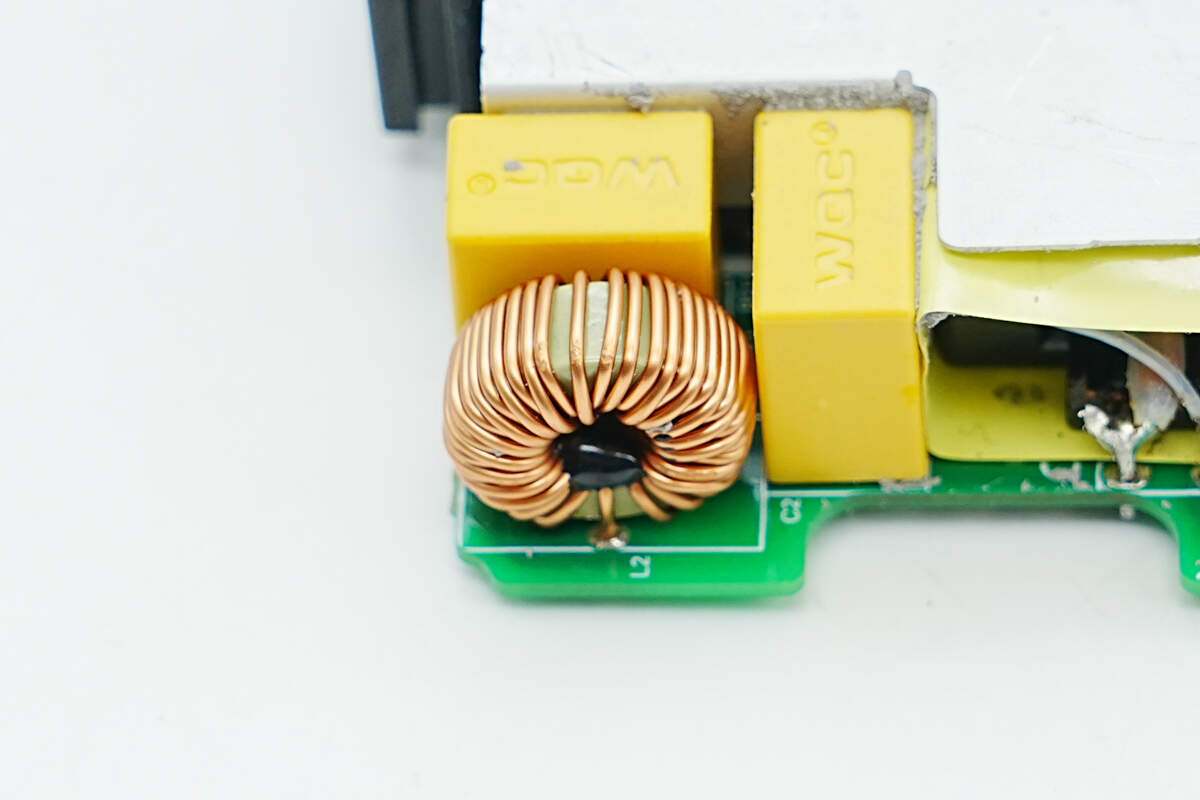

另一颗共模电感采用漆包线和绝缘线绕制。

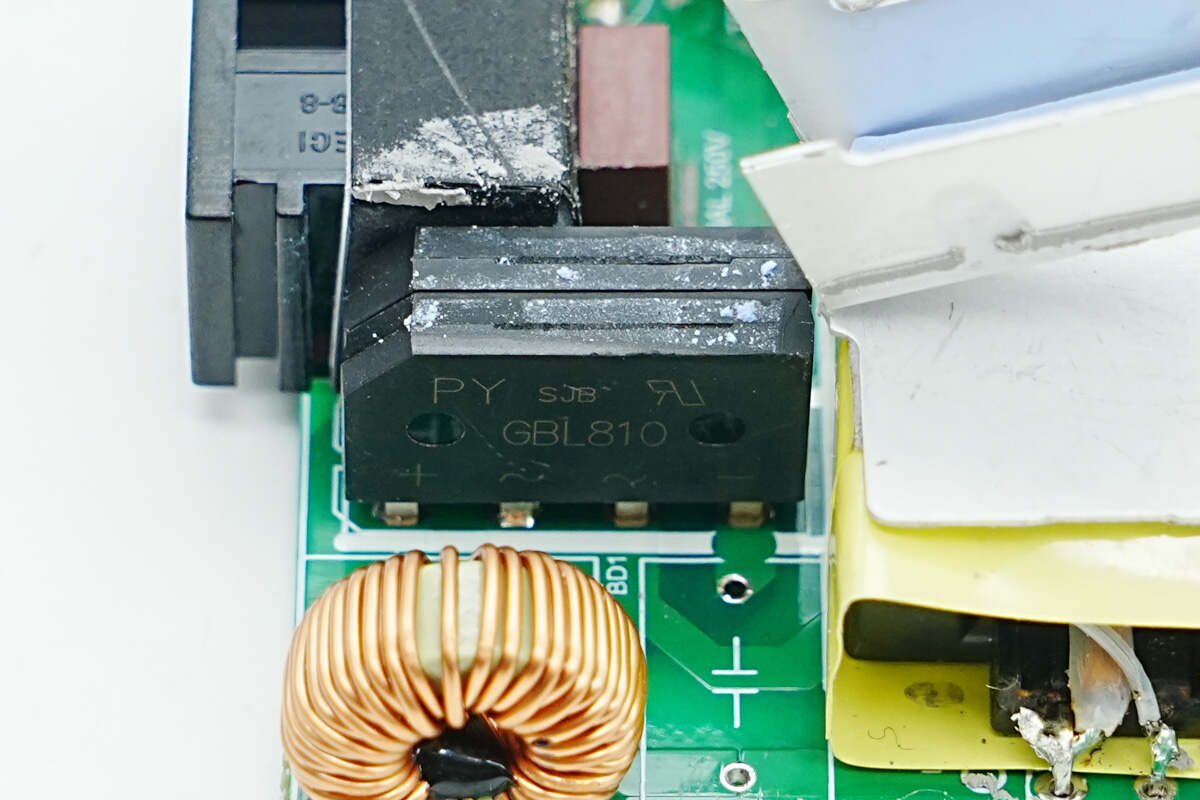

拆下整流桥上方的散热片，整流桥来自平伟，型号GBL810，规格为8A 1000V，采用GBL封装，使用两颗并联均摊发热。
PCBA模块侧面焊接滤波电感，薄膜电容，PFC升压电感和高压滤波电容。

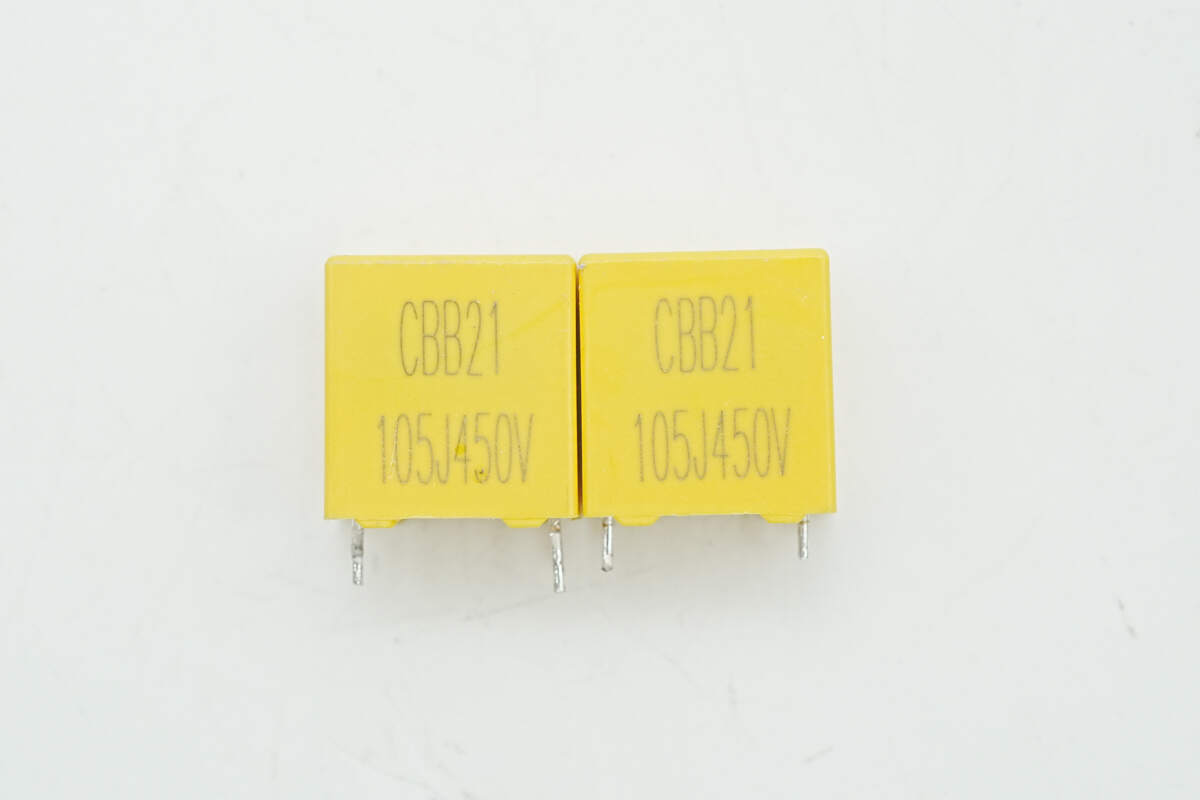

两颗薄膜电容来自威庆，规格为1μF450V。
滤波电感采用磁环绕制。

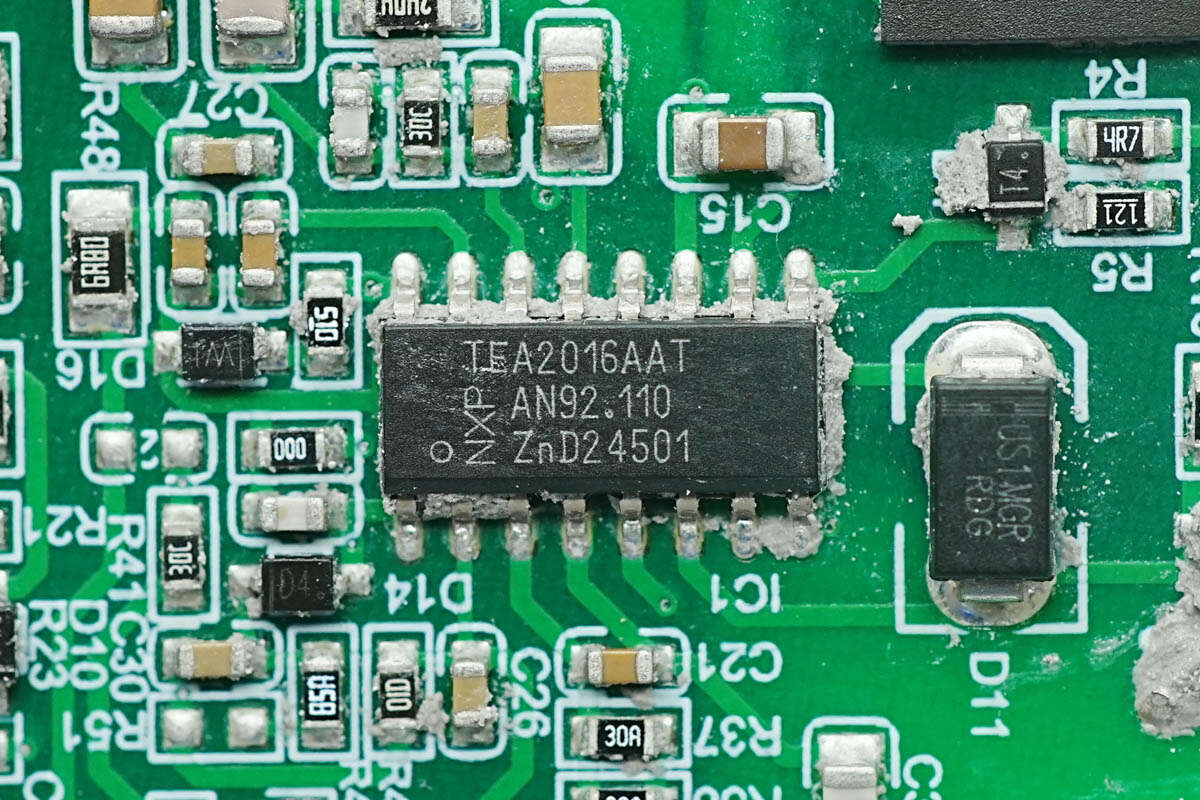

电源主控芯片来自恩智浦，型号TEA2016，是一颗PFC+LLC二合一控制器，芯片内部采用数字架构控制，简化设计的同时减少外围器件数量，芯片内置多重完善的保护功能，采用SO16封装。

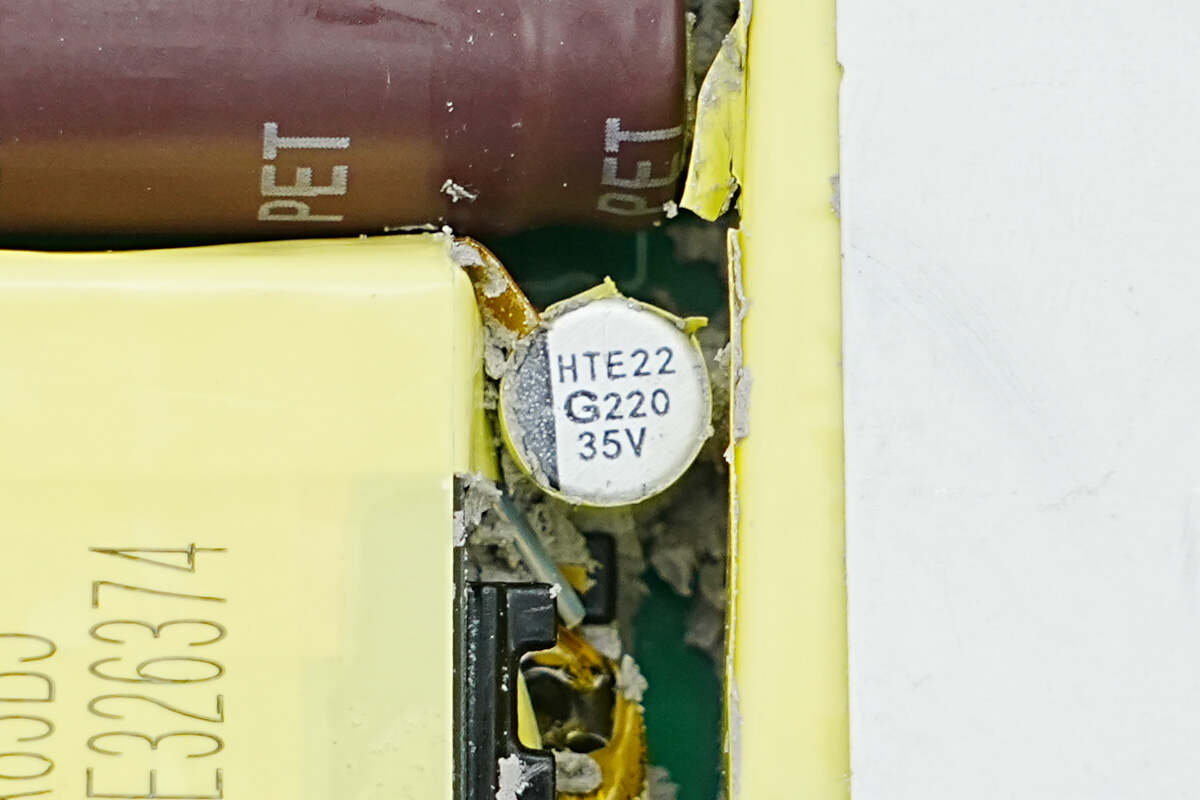

为主控芯片供电的滤波电容缠绕胶带绝缘，规格为220μF35V。

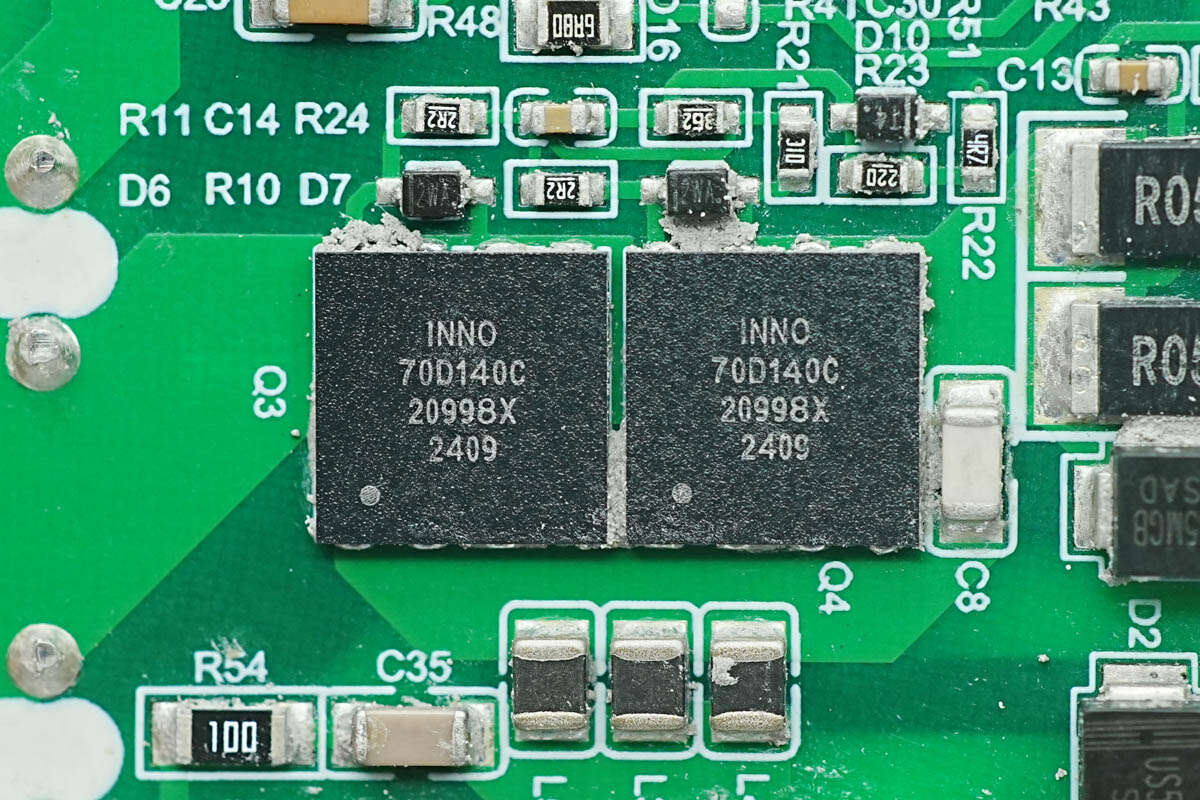

PFC开关管来自英诺赛科，丝印70D140C，型号INN700D140C，为耐压700V的增强型氮化镓开关管，瞬态耐压为800V，导阻140mΩ，具备开尔文源极，采用DFN8*8封装，使用两颗并联。
英诺赛科氮化镓开关管具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。适用于图腾柱PFC，快充电源，高功率密度以及高能效开关电源应用。

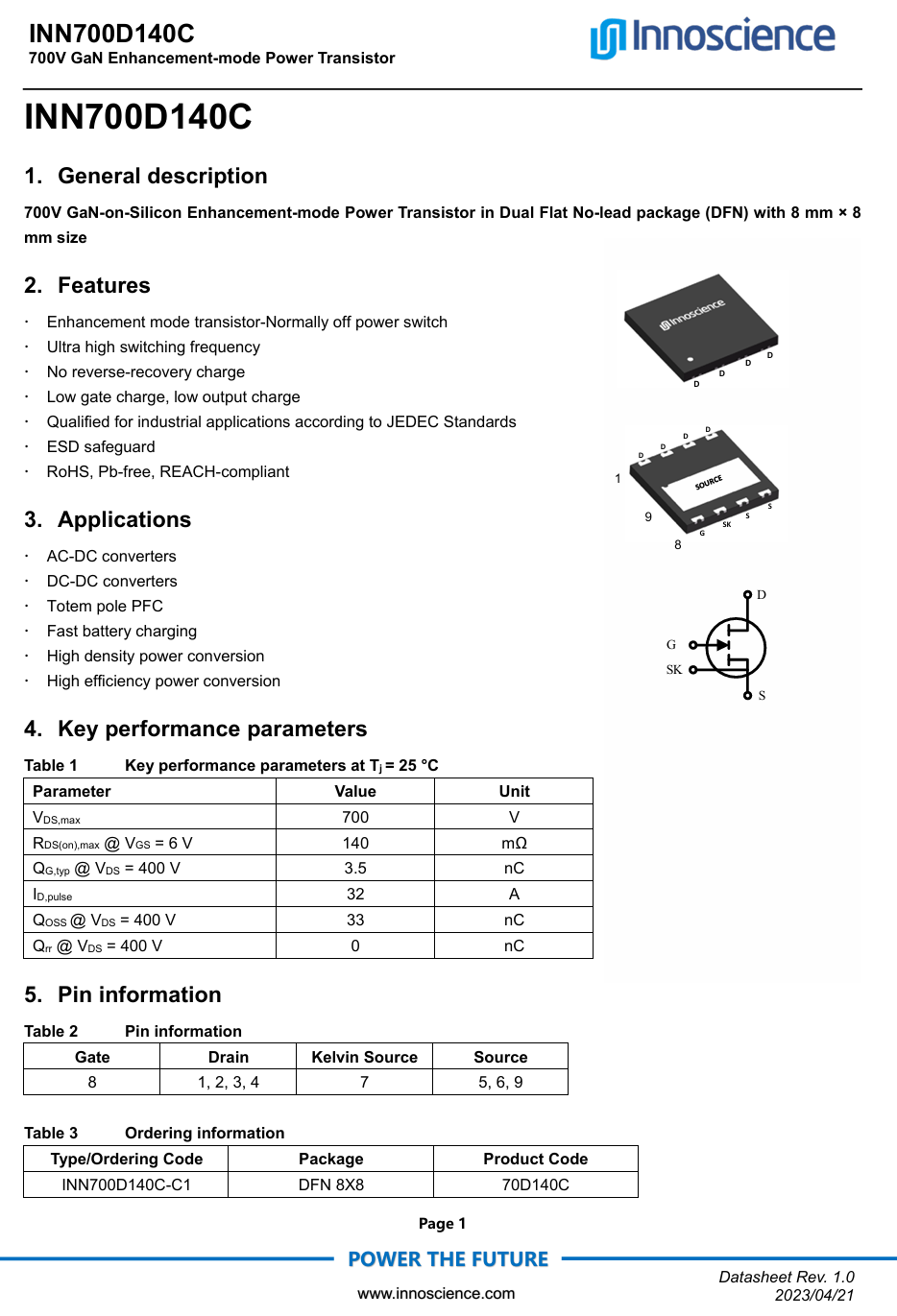

英诺赛科 INN700D140C 资料信息。

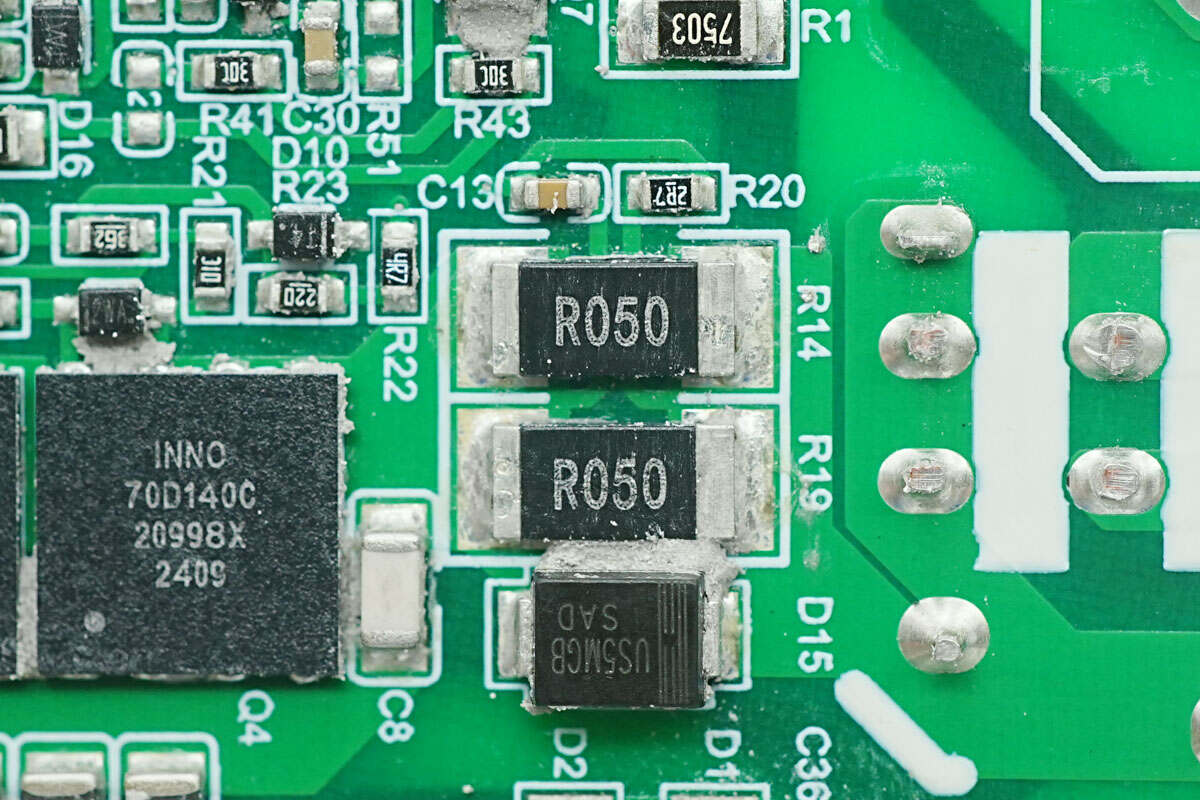

两颗50mΩ电阻并联，检测PFC开关管电流。
PFC升压电感粘贴散热片。
PFC升压电感采用利兹线绕制。

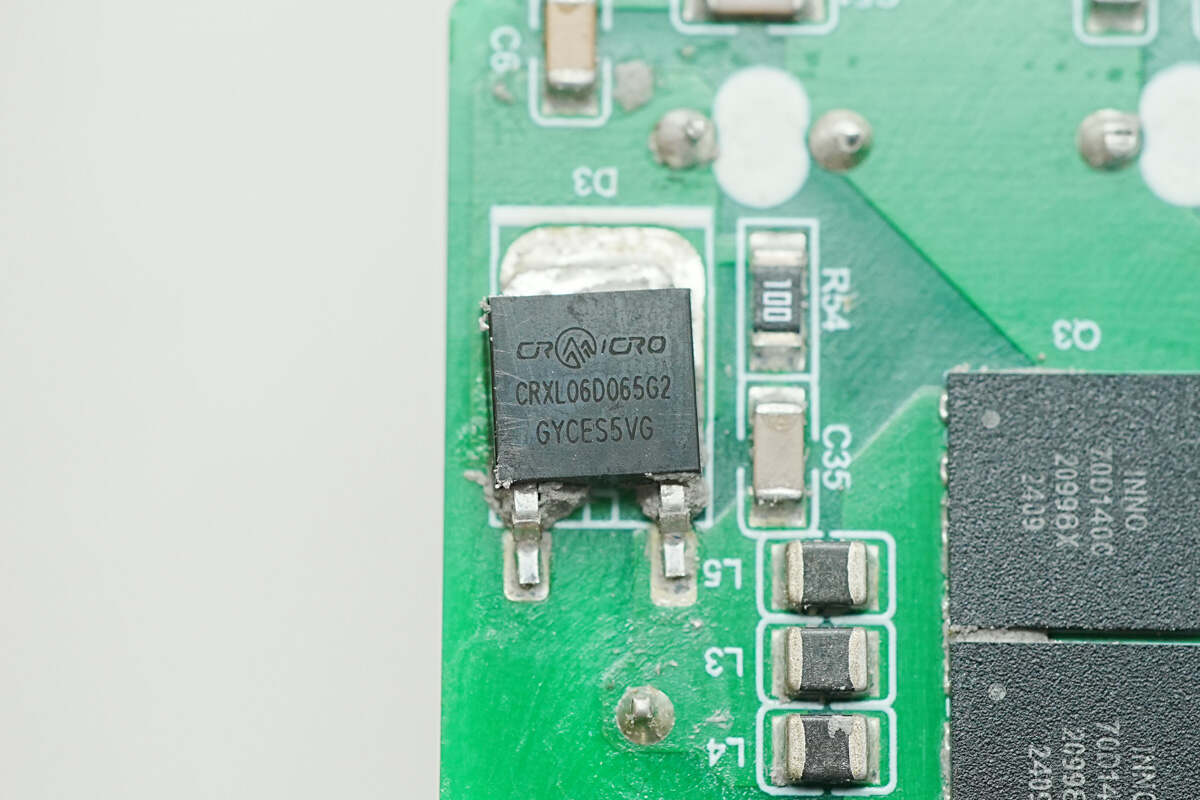

PFC整流管来自华润微，型号CRXL06D065G2，为碳化硅二极管，规格为650V 6A，采用TO-252-2封装。

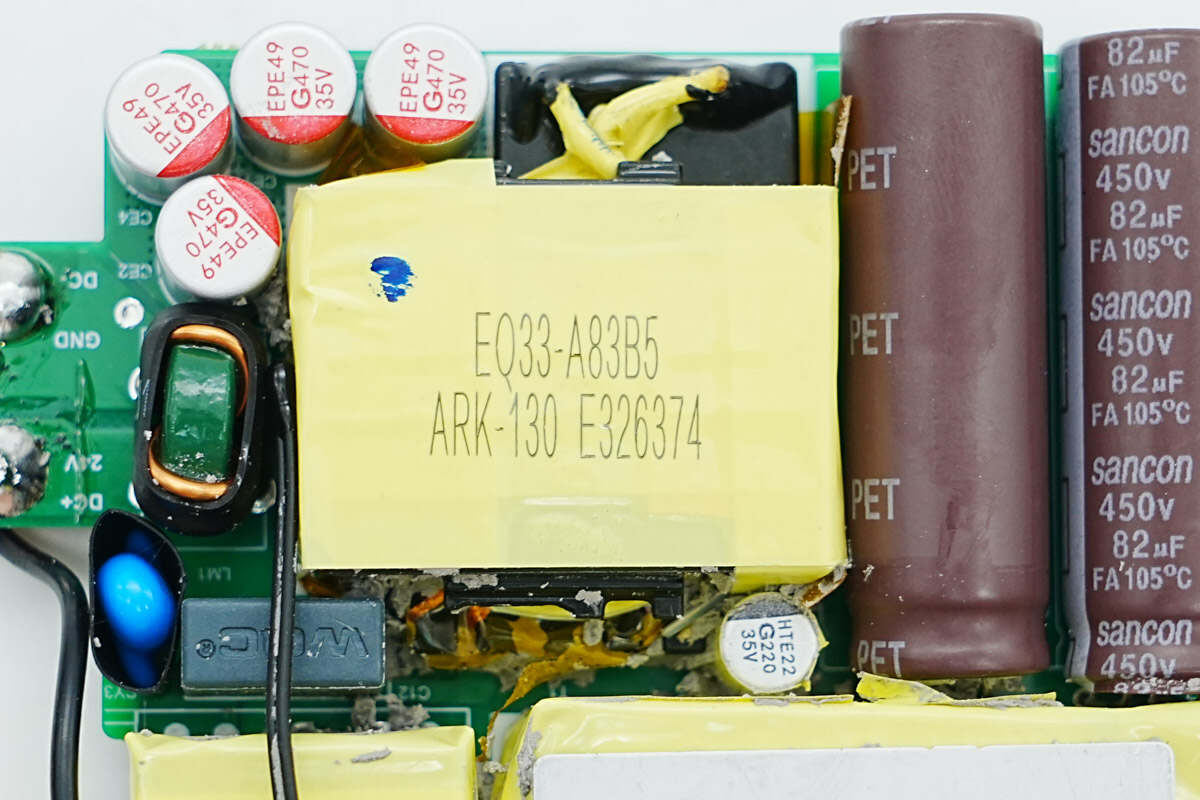

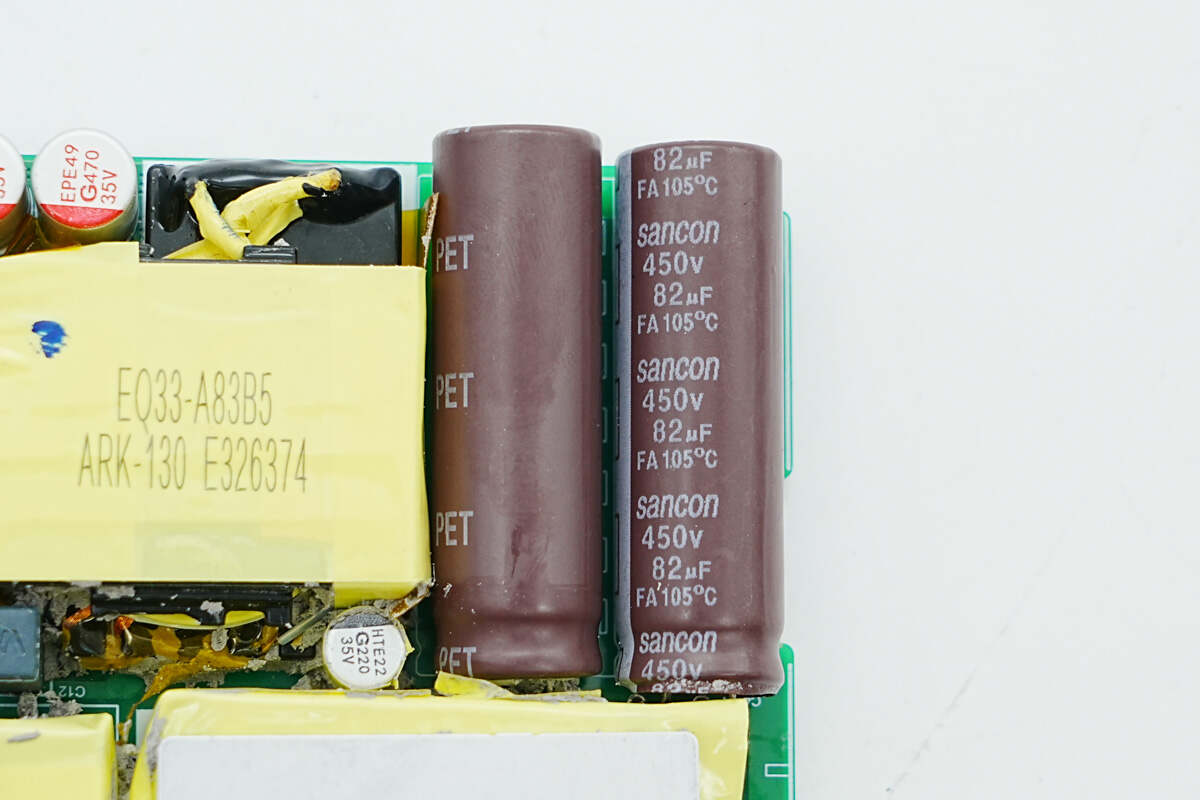

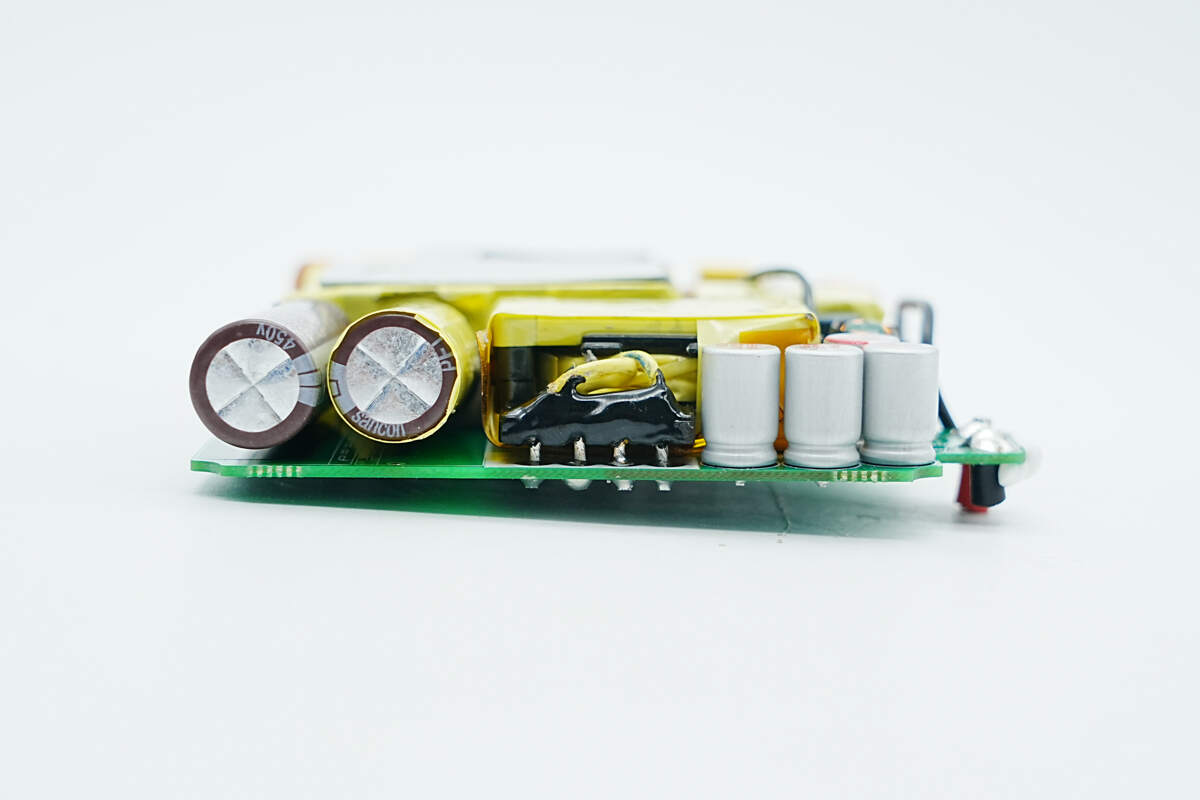

高压滤波电容，变压器和滤波固态电容一览，高压电容缠绕胶带绝缘。
高压滤波电容来自南通三鑫，为FA系列氮化镓专用电容，规格为450V82μF，两颗电容规格相同，并联连接。

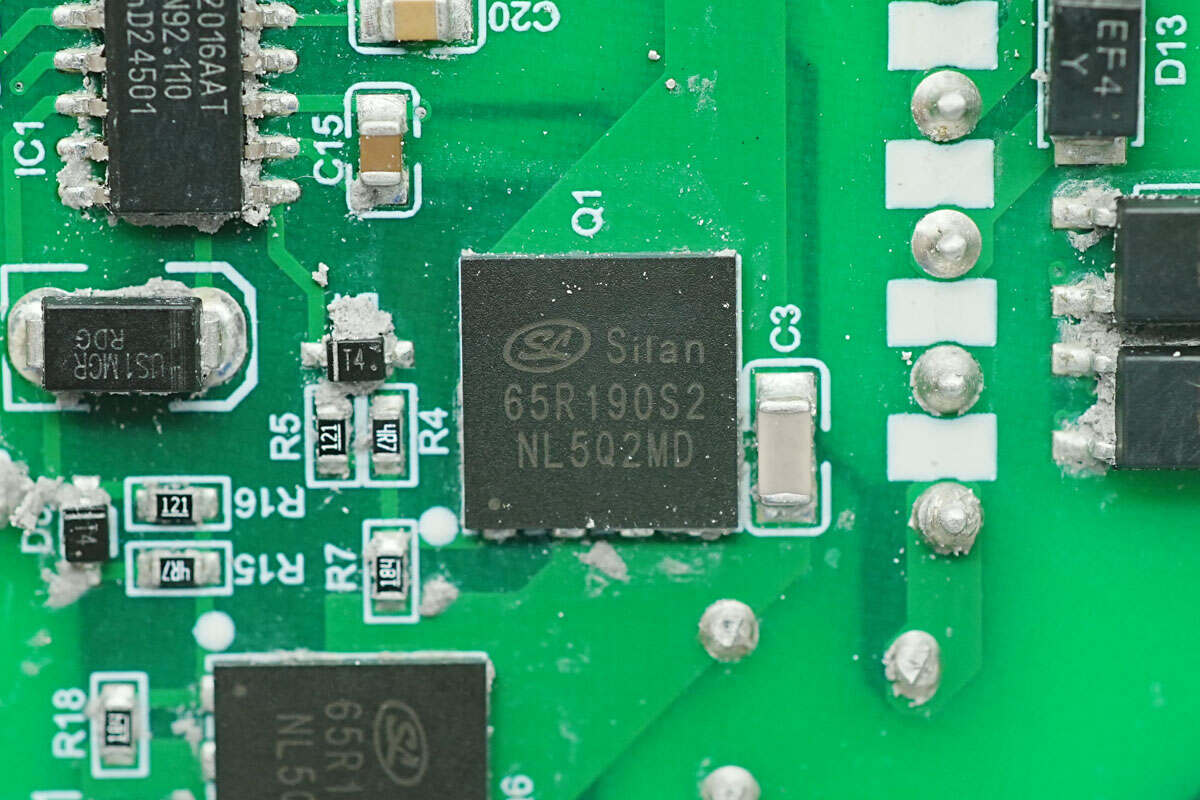

LLC开关管来自士兰微电子，型号STS65R190L8AS2TR，NMOS，耐压650V，导阻155mΩ，采用DFN-4-8*8*0.85-2.0封装。
另一颗开关管型号相同。

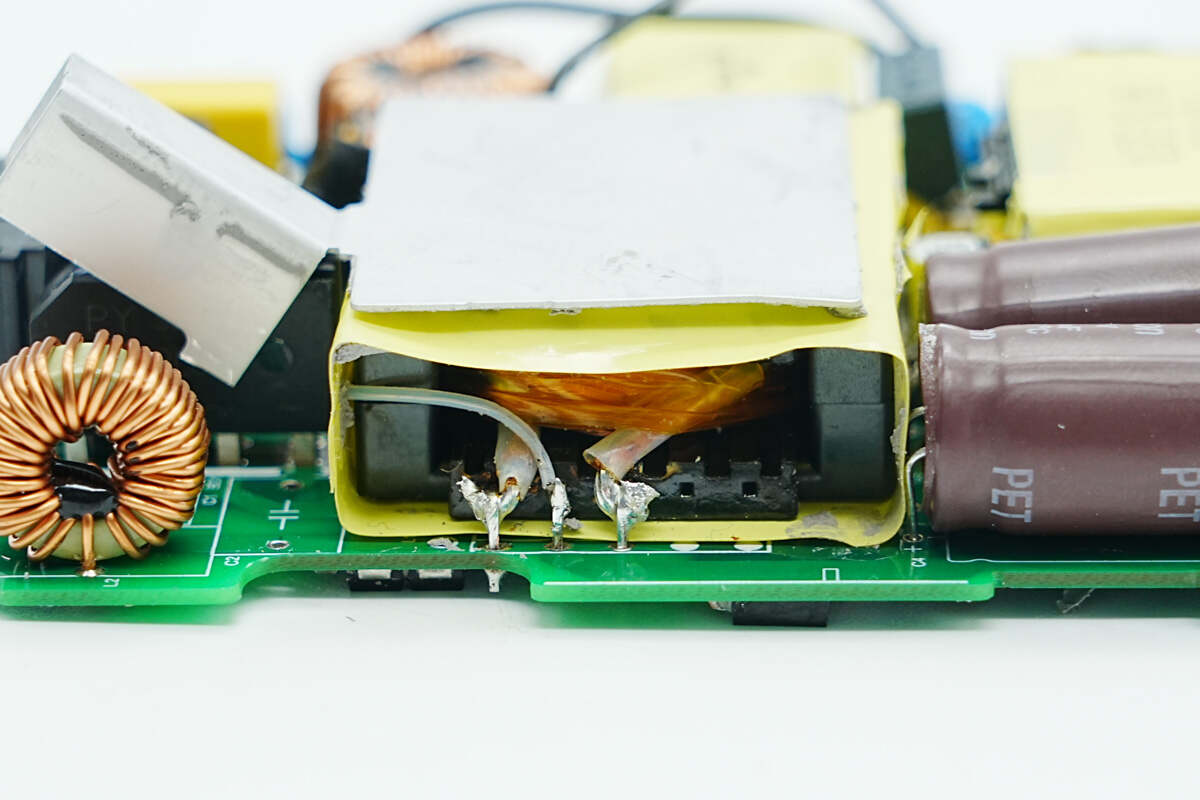

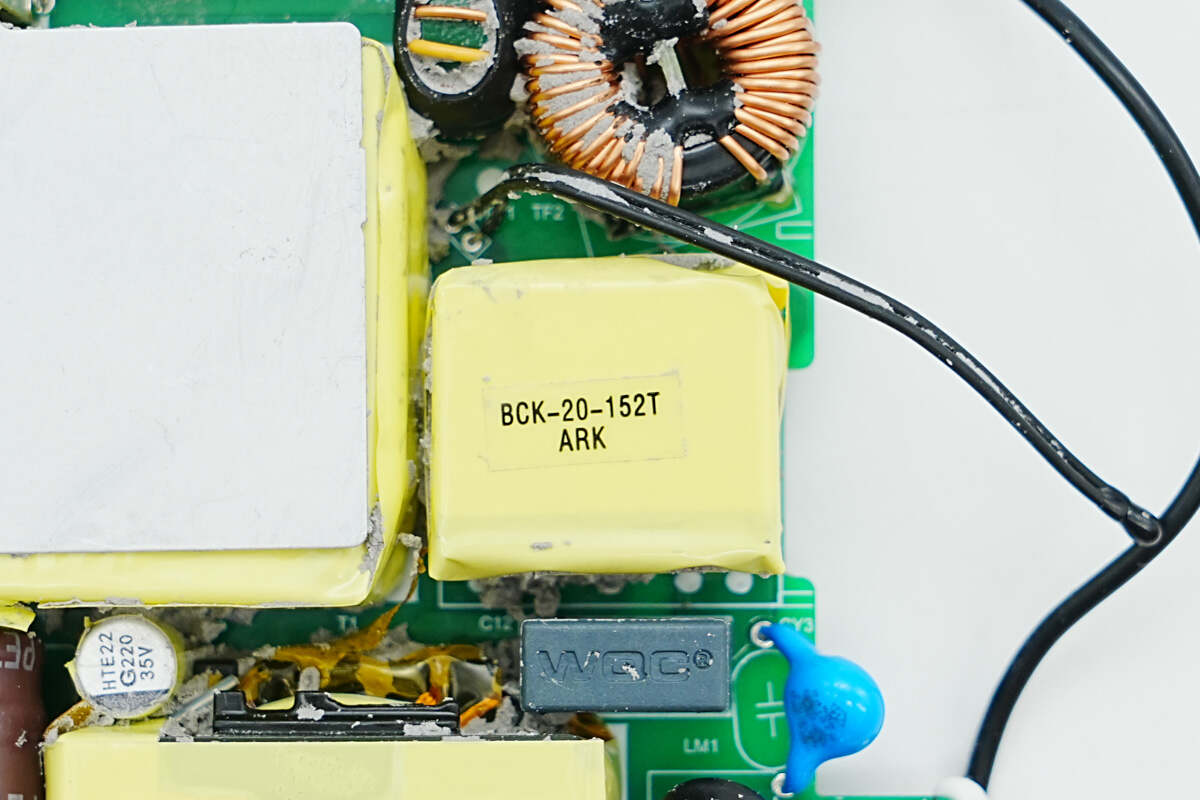

谐振电感采用胶带严密缠绕绝缘。

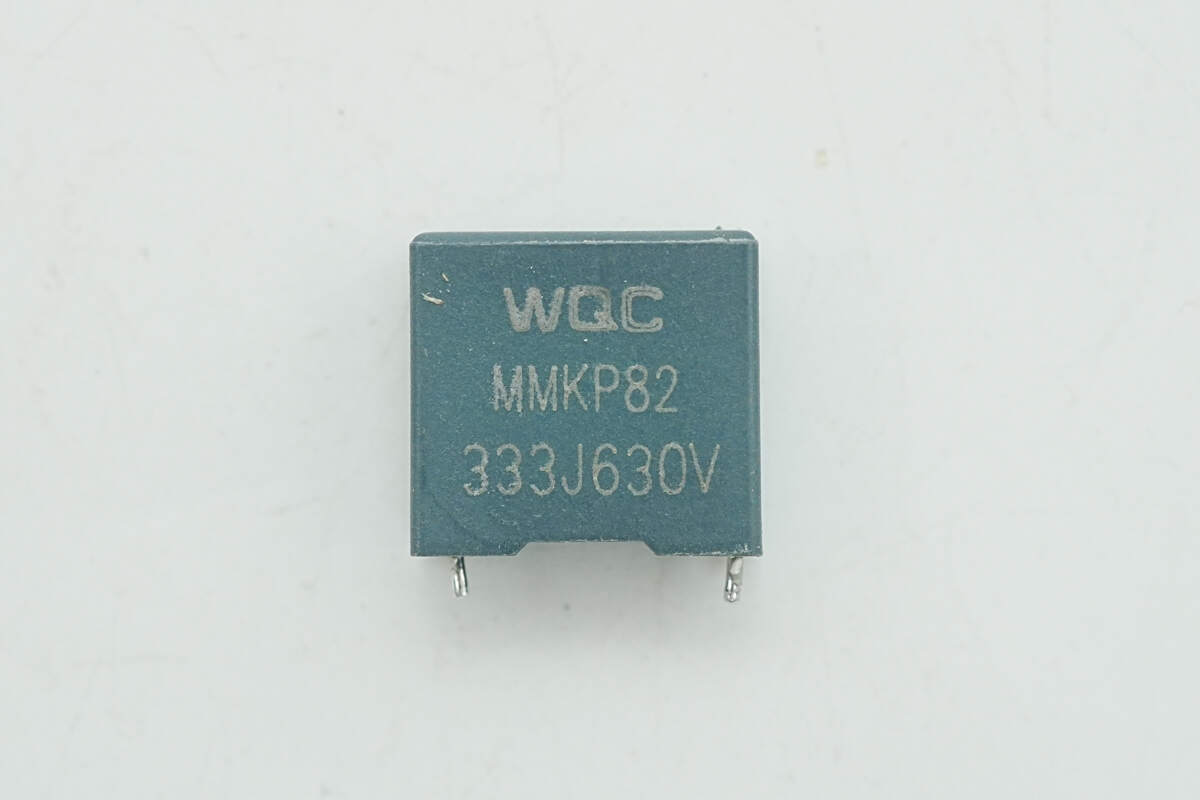

谐振电容来自威庆，规格为0.033μF630V。
LLC变压器特写，采用EQ33骨架。
蓝色Y电容来自威迪电子，规格为1000pF。

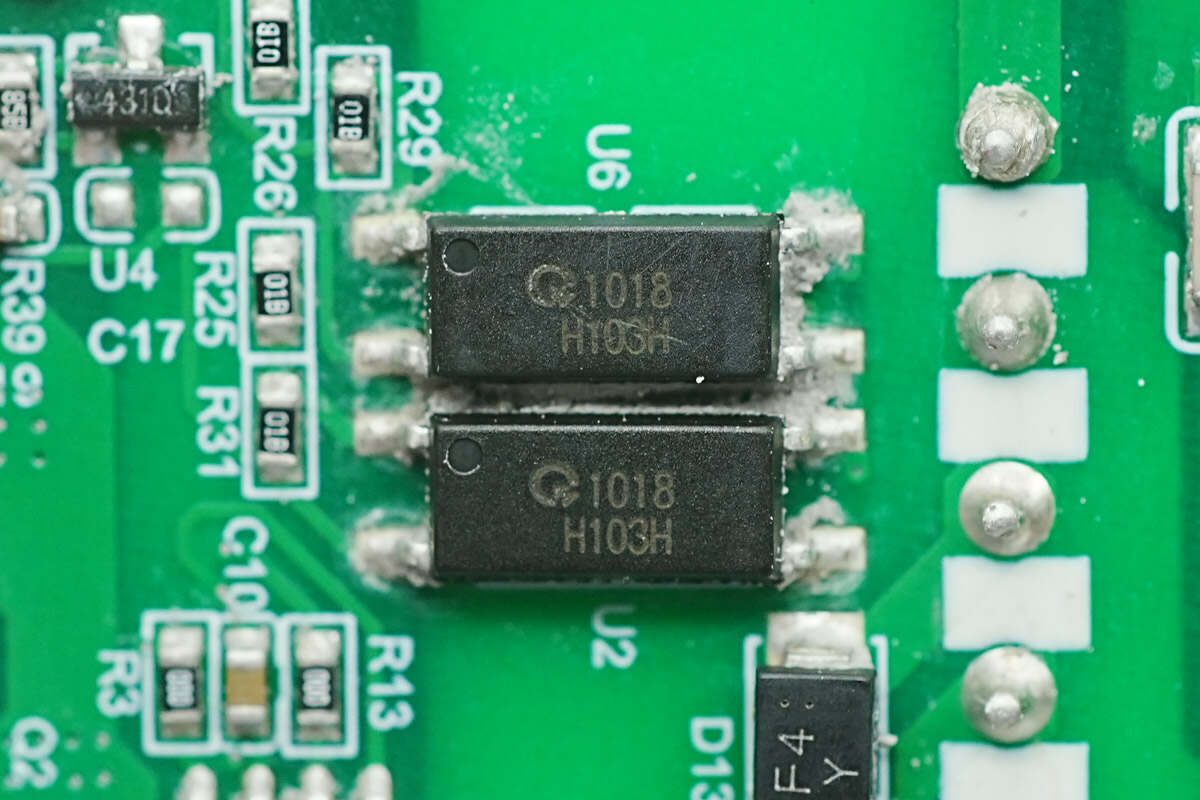

两颗反馈光耦来自群芯微电子，型号QX1018，为晶体管光耦，采用LSOP4封装。

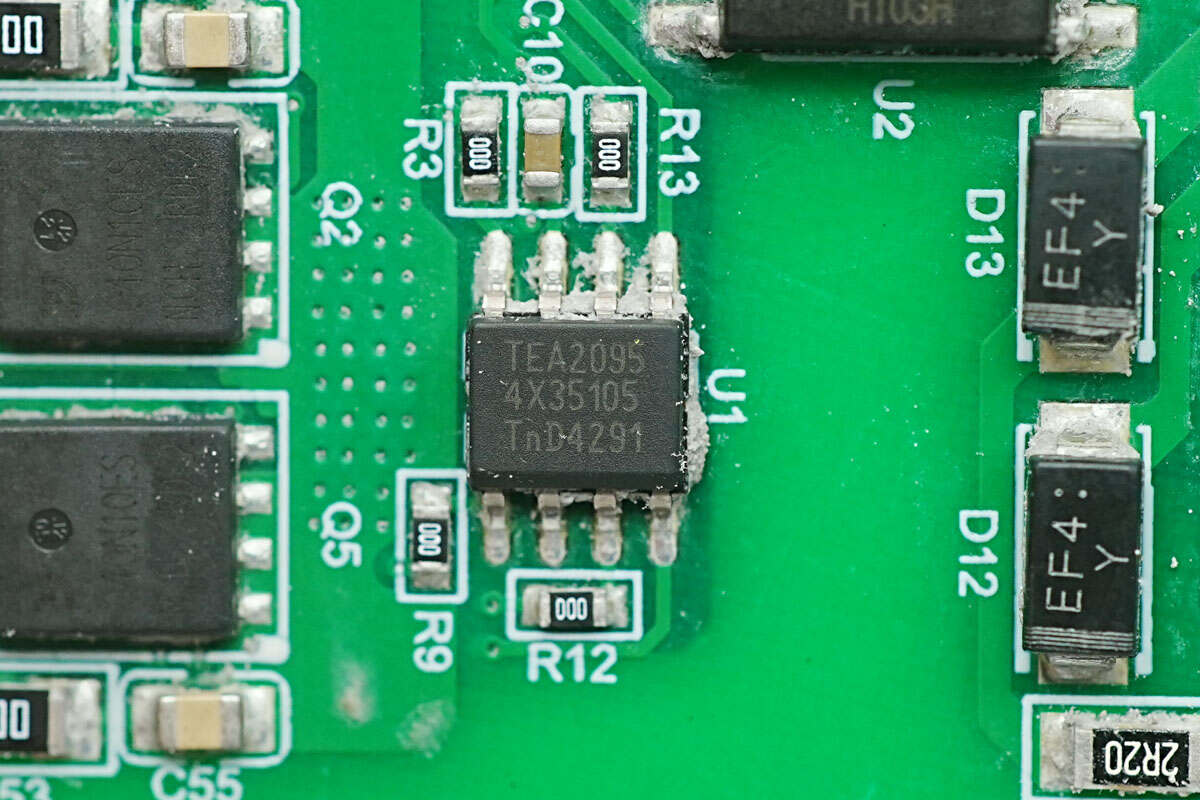

同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。
同步整流管来自平伟，型号PW040N10ES，NMOS，耐压100V，导阻3.4mΩ，采用DFN5*6封装。

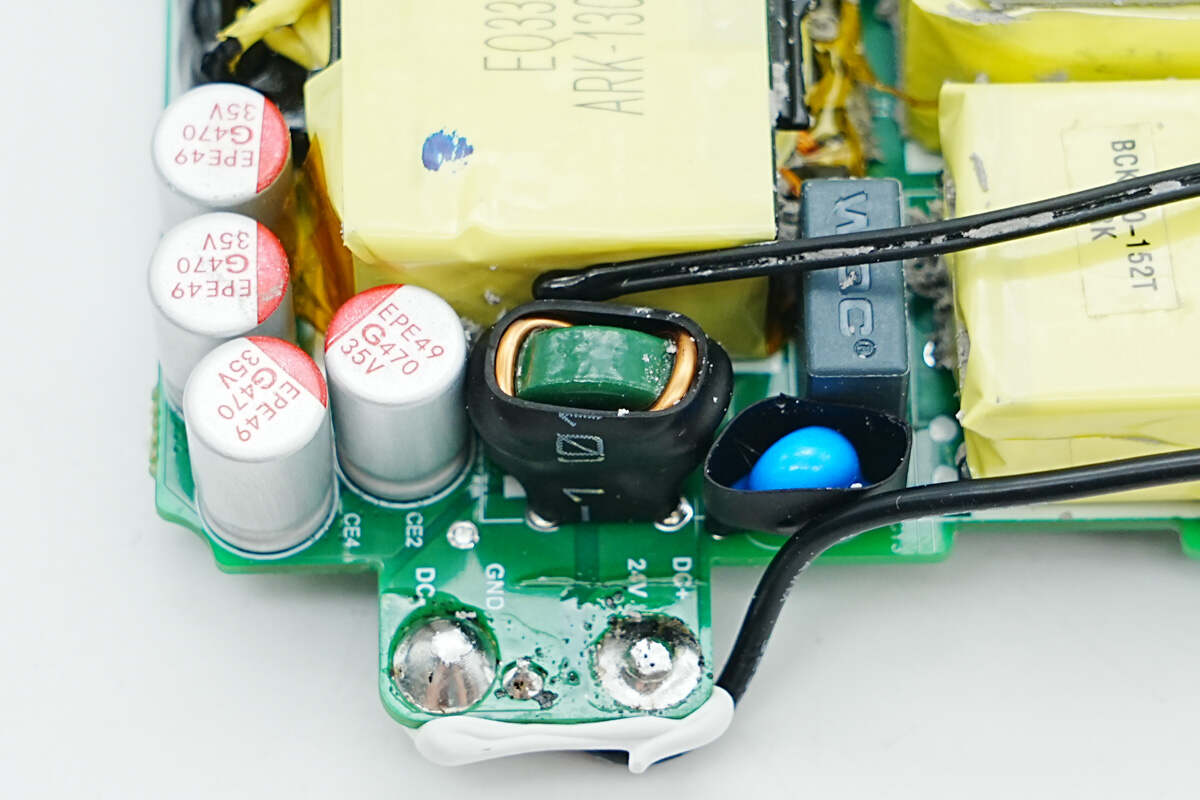

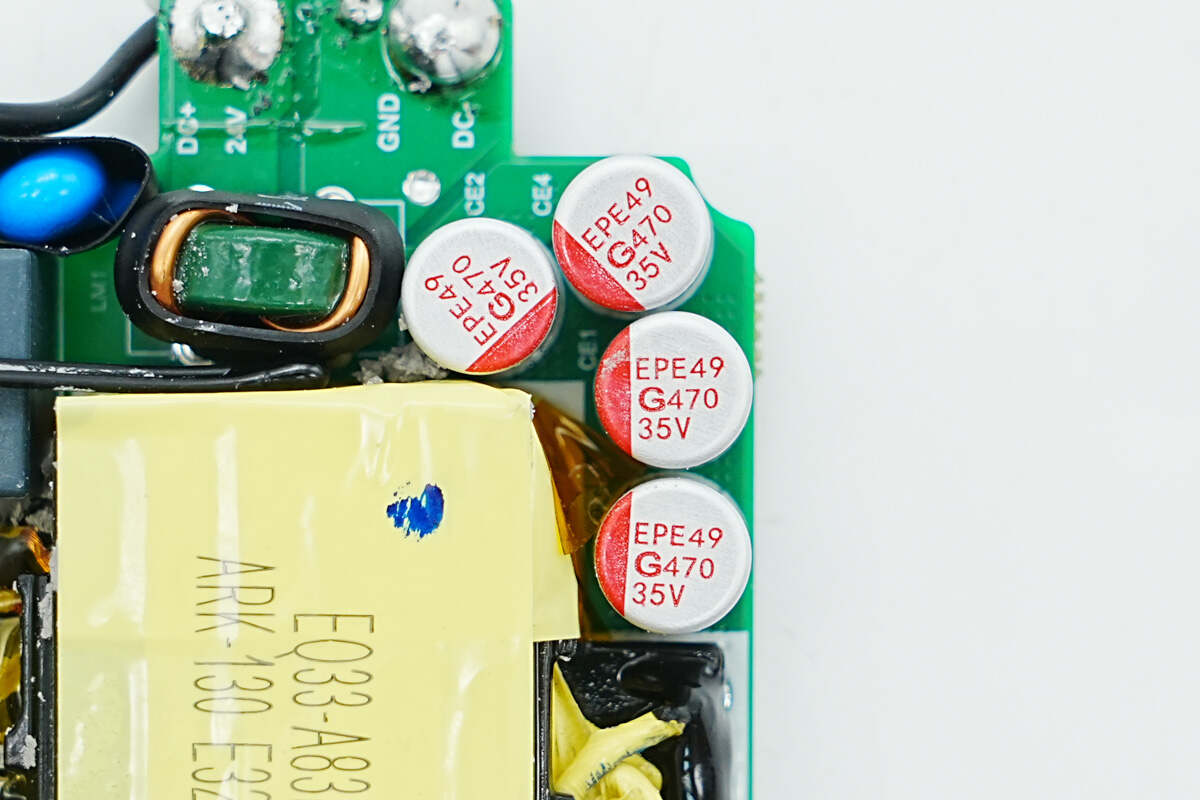

输出滤波电容规格为470μF35V，共4颗并联。
输出滤波电感采用磁环绕制，外套热缩管绝缘。

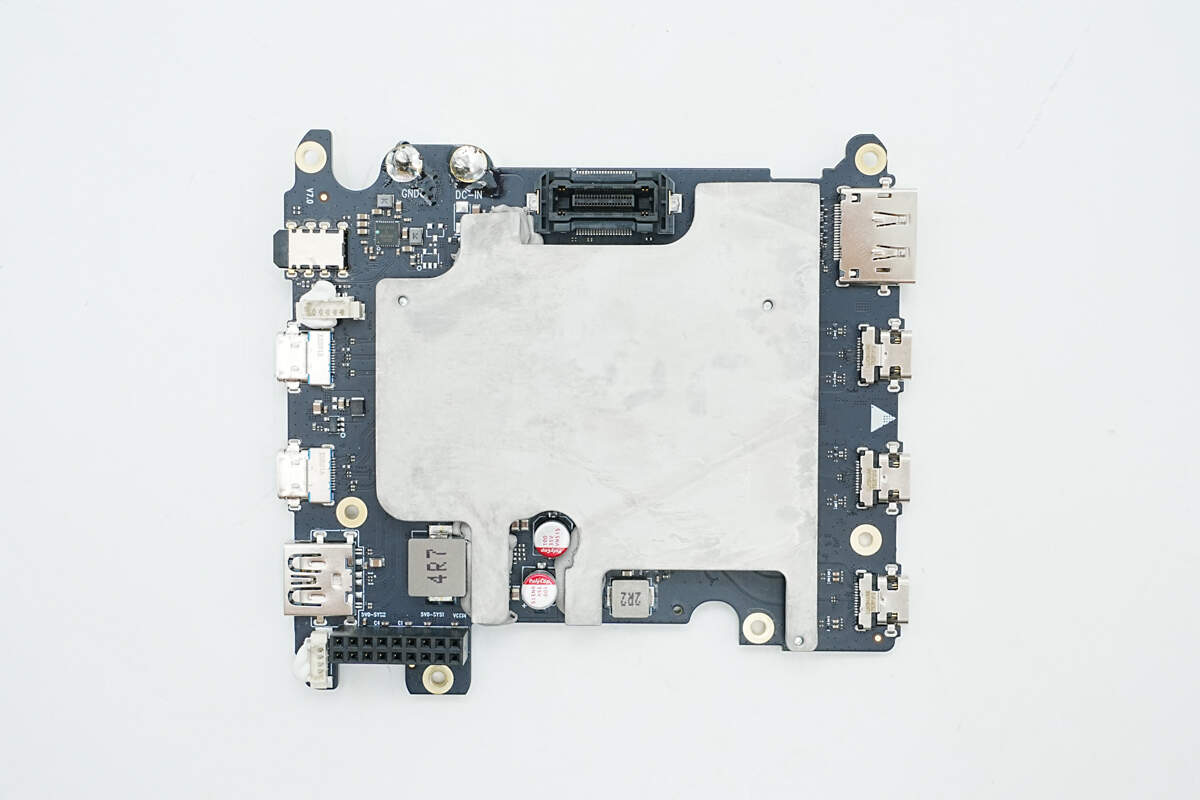

扩展坞模块下层主板上方设有铝合金散热片，通过螺丝固定。
拧下固定螺丝拆下散热片，发热芯片与散热片之间涂有导热凝胶散热。

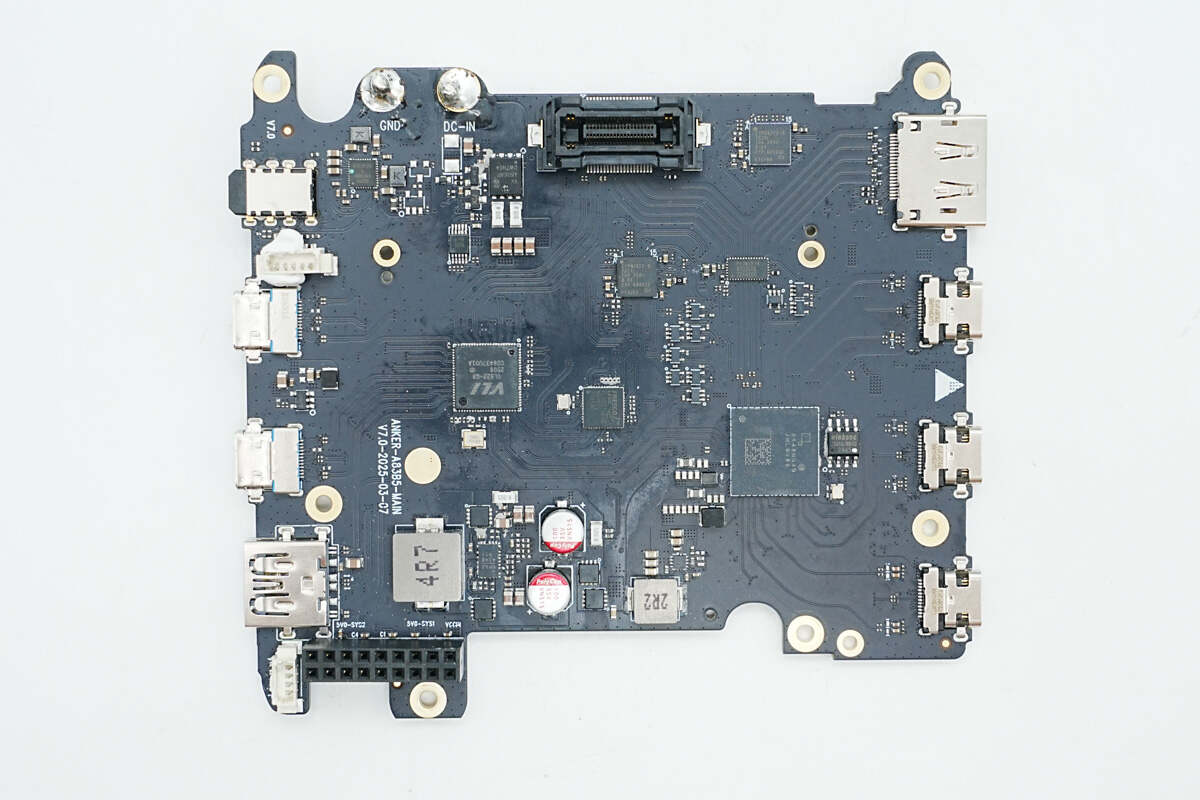

清理掉导热凝胶，主板正面一览，右侧设有雷电5上行和两个下行接口以及DP视频输出接口，中间位置设有雷电控制器，USB集线器，视频切换开关和USB-C接口控制器。左侧设有耳机插孔，USB-C接口和USB-A接口，左下方设有同步升降压电路。

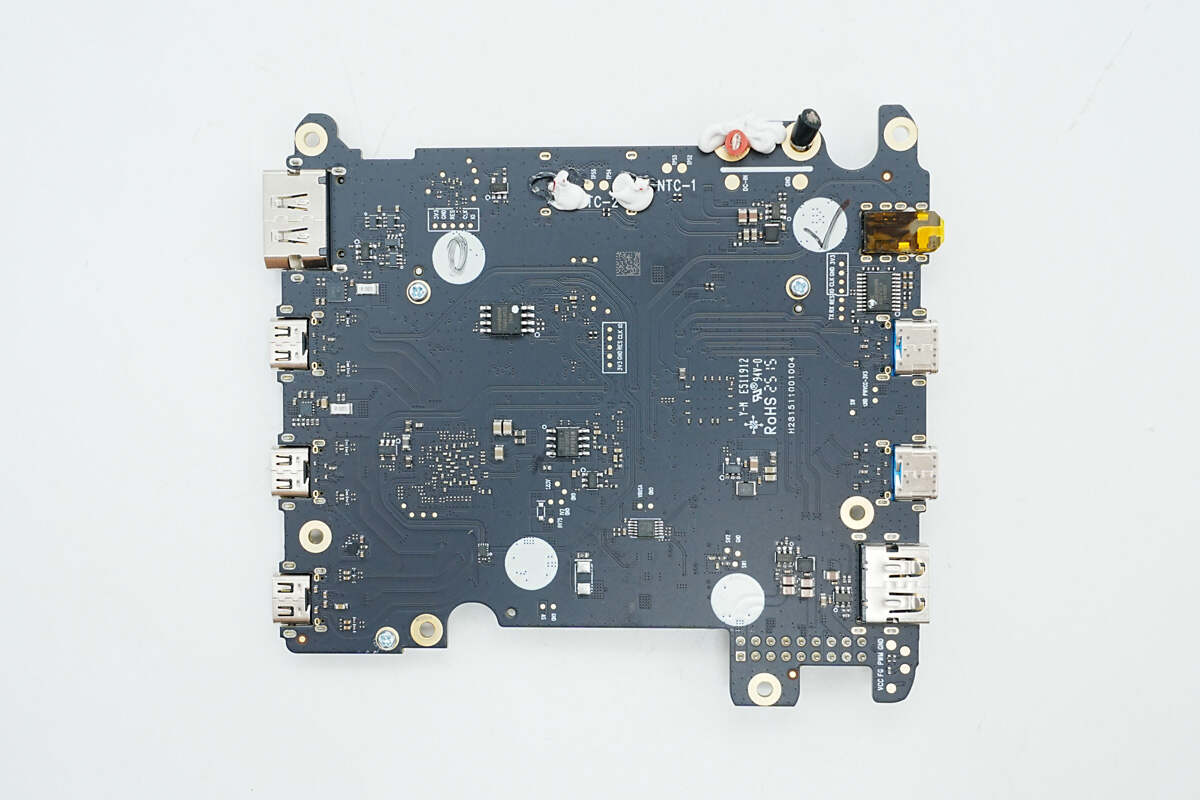

主板背面设有存储器和MCU以及电流检测芯片。

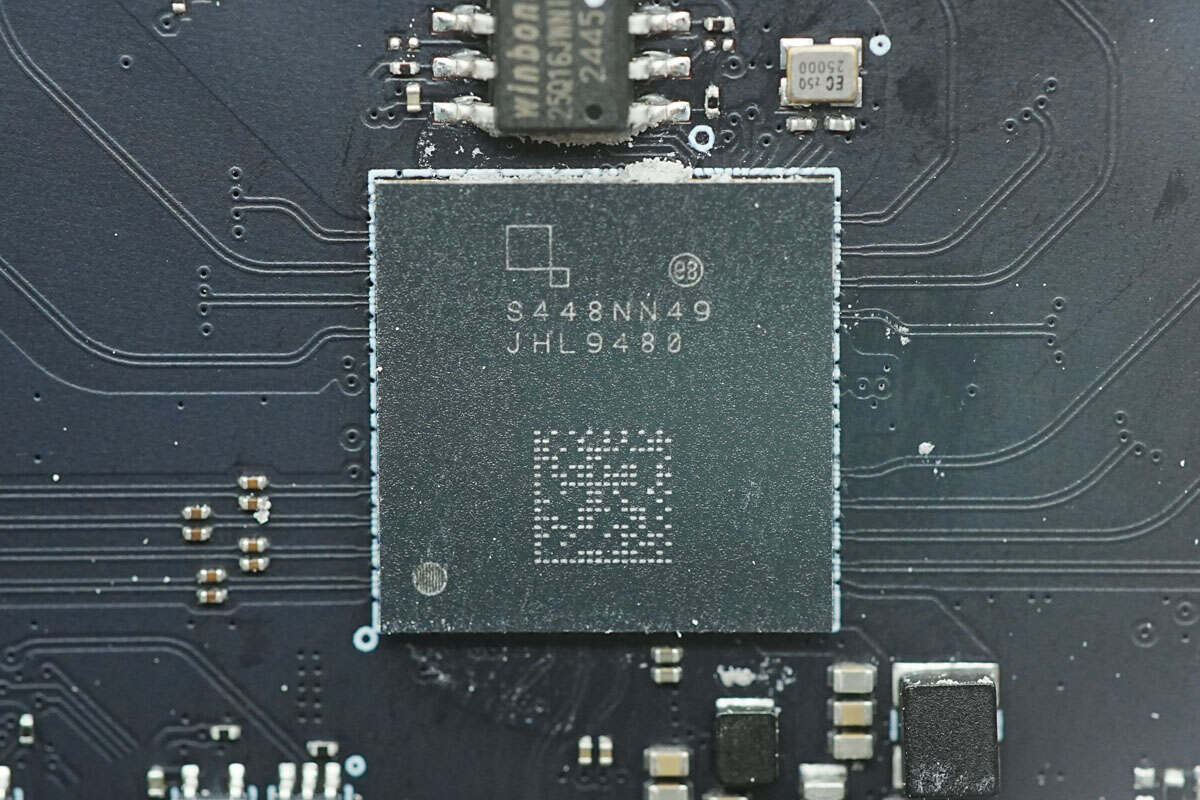

雷电控制器来自英特尔，型号JHL9480，代号为Barlow Ridge，支持四个PCIe通道，配置为x4 Gen 4，具备ACS、FBP、PTM、P2P等功能，支持128/256B负载。在显示端口方面，提供2个DP Sink和3个DP Source，支持 DP 2.1 隧道和重定时功能，支持x1/x2/x4模式，速率范围从1.62Gbps到20Gbps，具备SST、MST、DSC 1.2、FEC、LTTPR、Panel Replay等特性，采用FC-CSP封装。
雷电控制器外置降压电感特写。

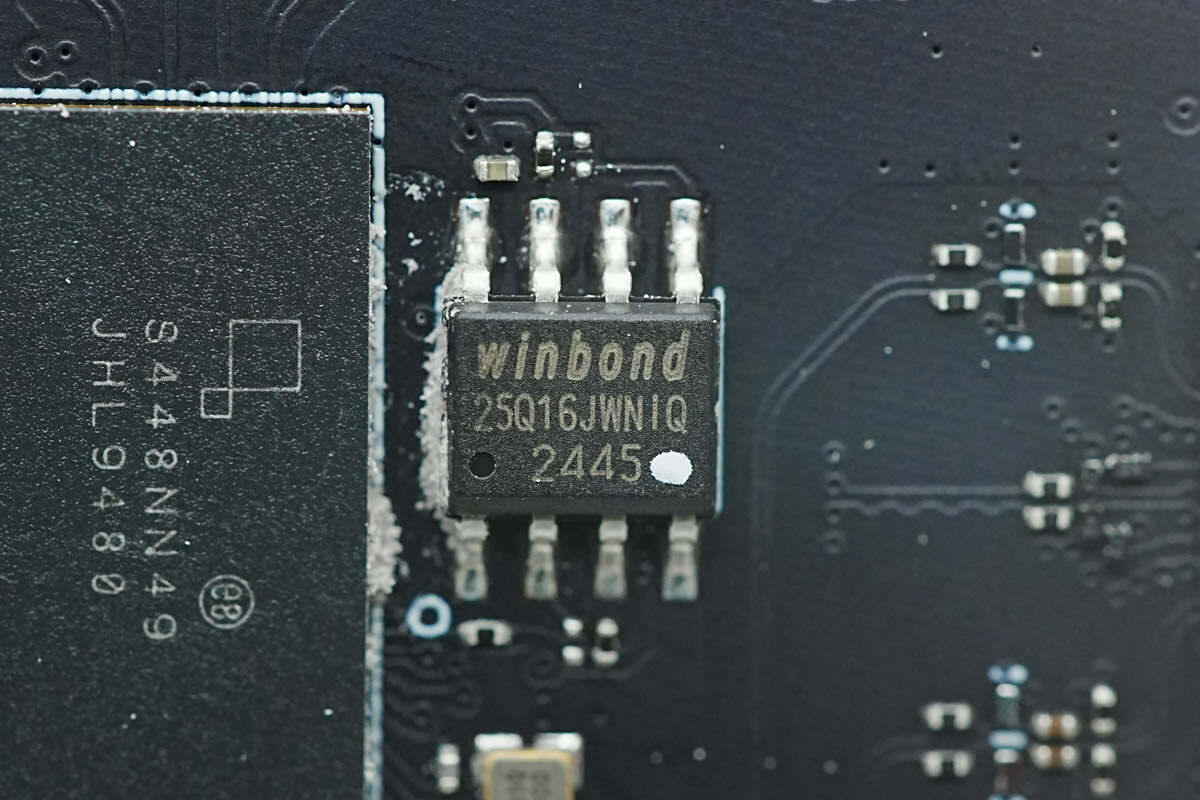

存储器来自华邦，型号W25Q16JWSNIQ，容量为2MB，采用SOIC-8封装。

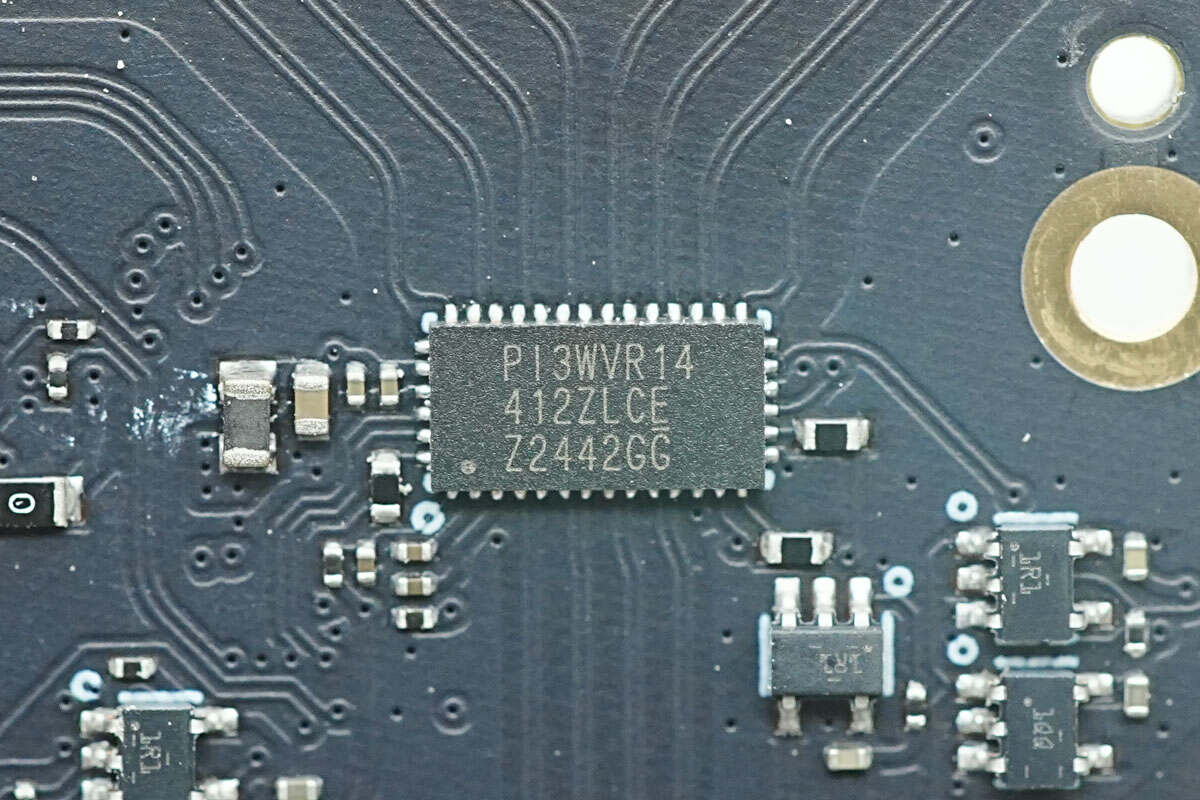

视频切换开关来自达尔，型号PI3WVR14412ZLCE，支持DP1.3/1.4/2.0和HDMI 2.1接口标准，用于扩展坞内部DP信号切换，采用TQFN40封装。

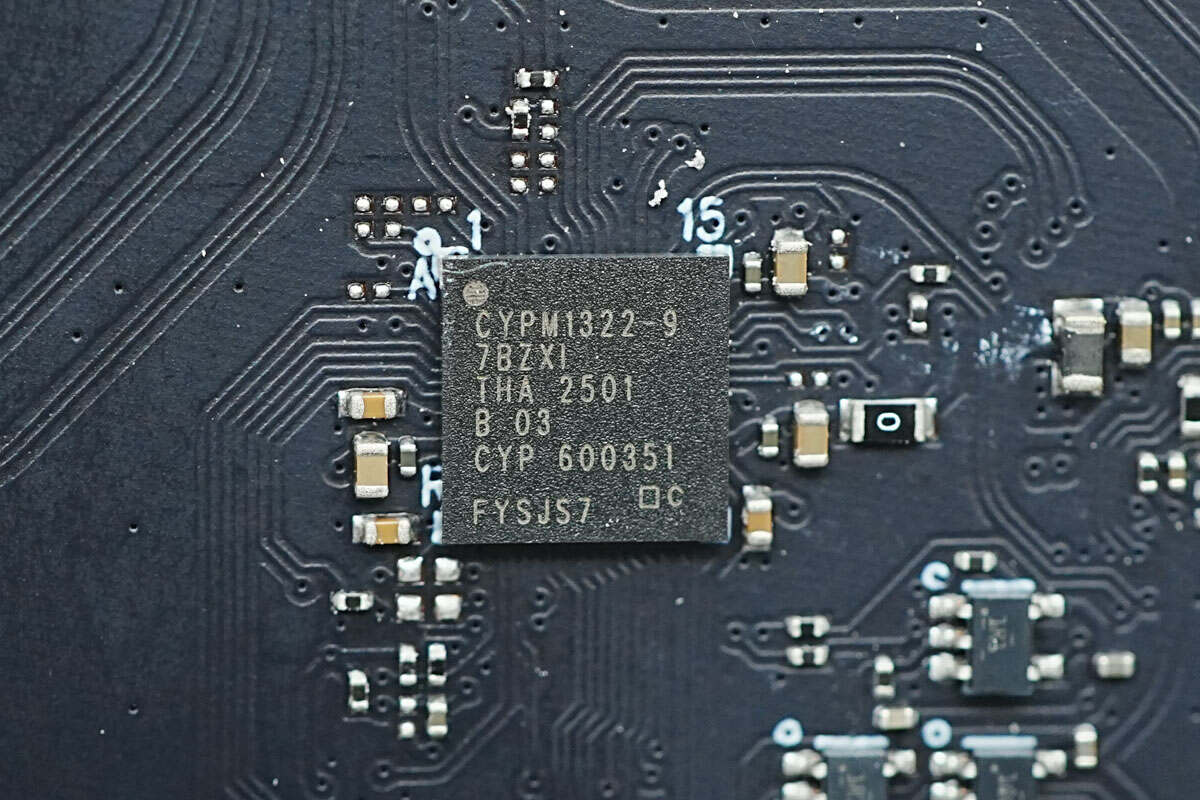

USB-C接口控制器来自英飞凌，型号CYPM1322-97BZXI，为EZ-PD PMG1-S3系列高压微控制器芯片，芯片内置ARM Cortex-M0+ MCU，内置256KB Flash和32KB SRAM，内部集成稳压器和保护电路，采用97-BGA封装。

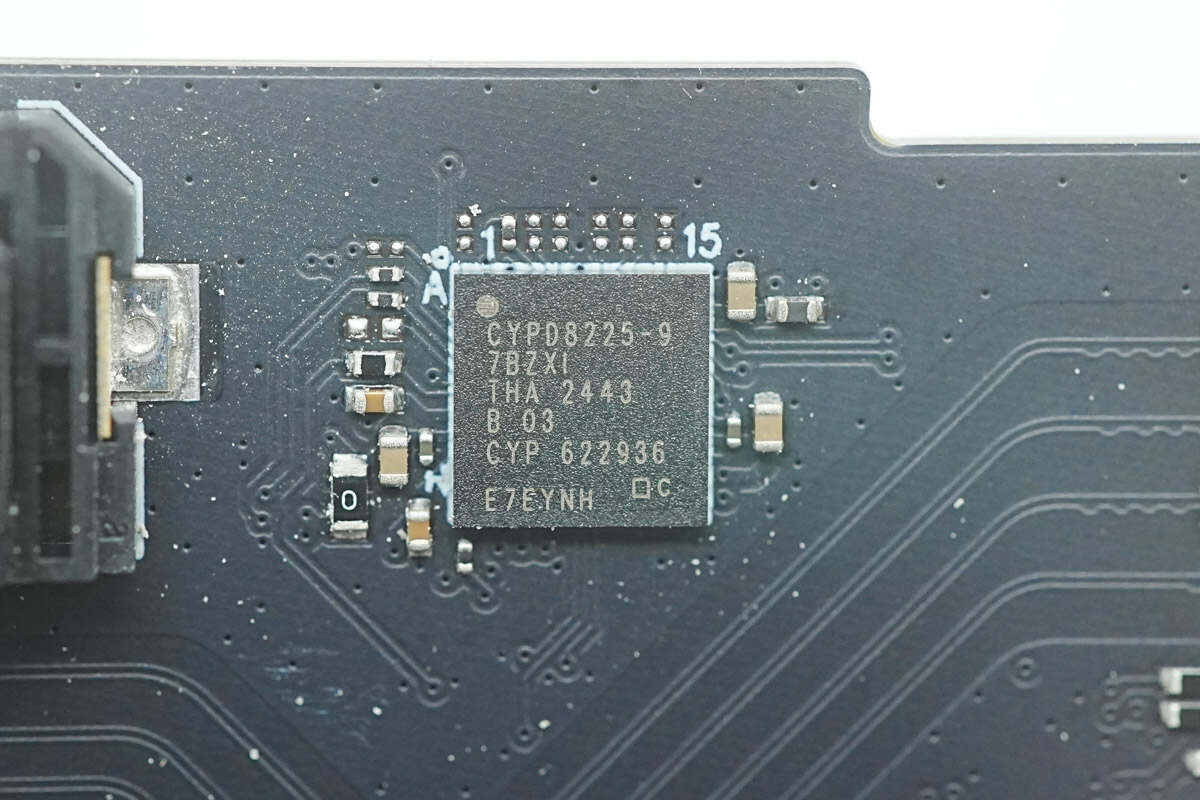

另一颗USB-C接口控制器为英飞凌EZ-PD CCG8系列，型号CYPD8225-97BZXI，芯片支持PD3.1 28V EPR应用，芯片内置ARM Cortex-M0+ MCU，内置256KB Flash和32KB SRAM，支持双接口控制，采用97-BGA封装。

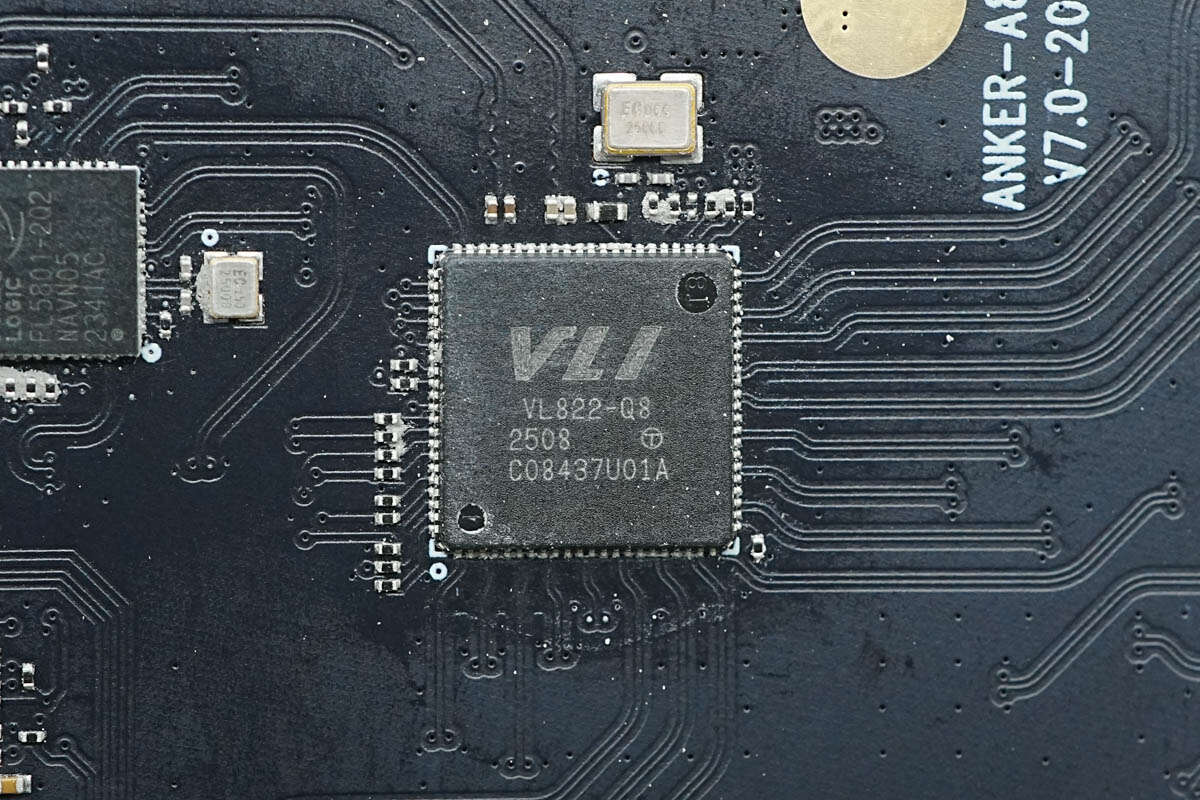

USB集线器芯片来自威锋电子，型号VL822-Q8，内部集成上行端口和两个下行端口复用器，适用于两个USB-A与两个USB-C接口扩展应用，支持10Gbps速率，采用QFN 88L封装。

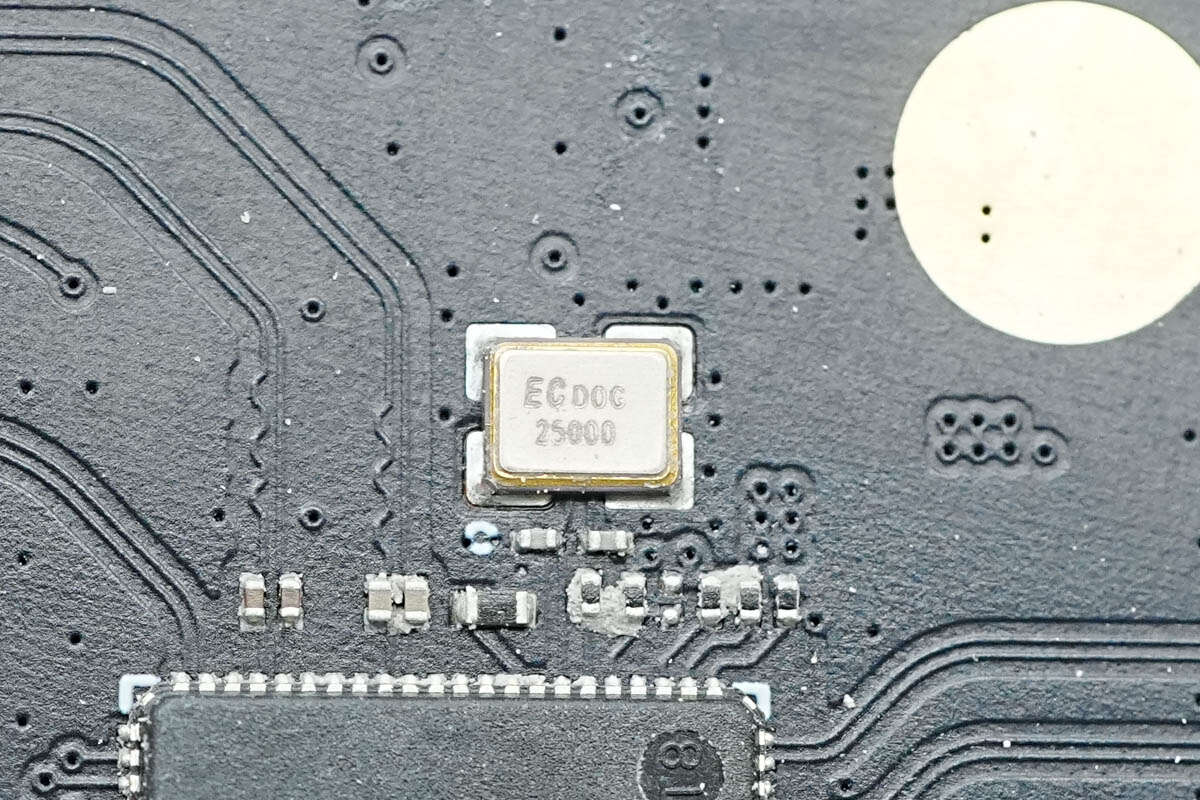

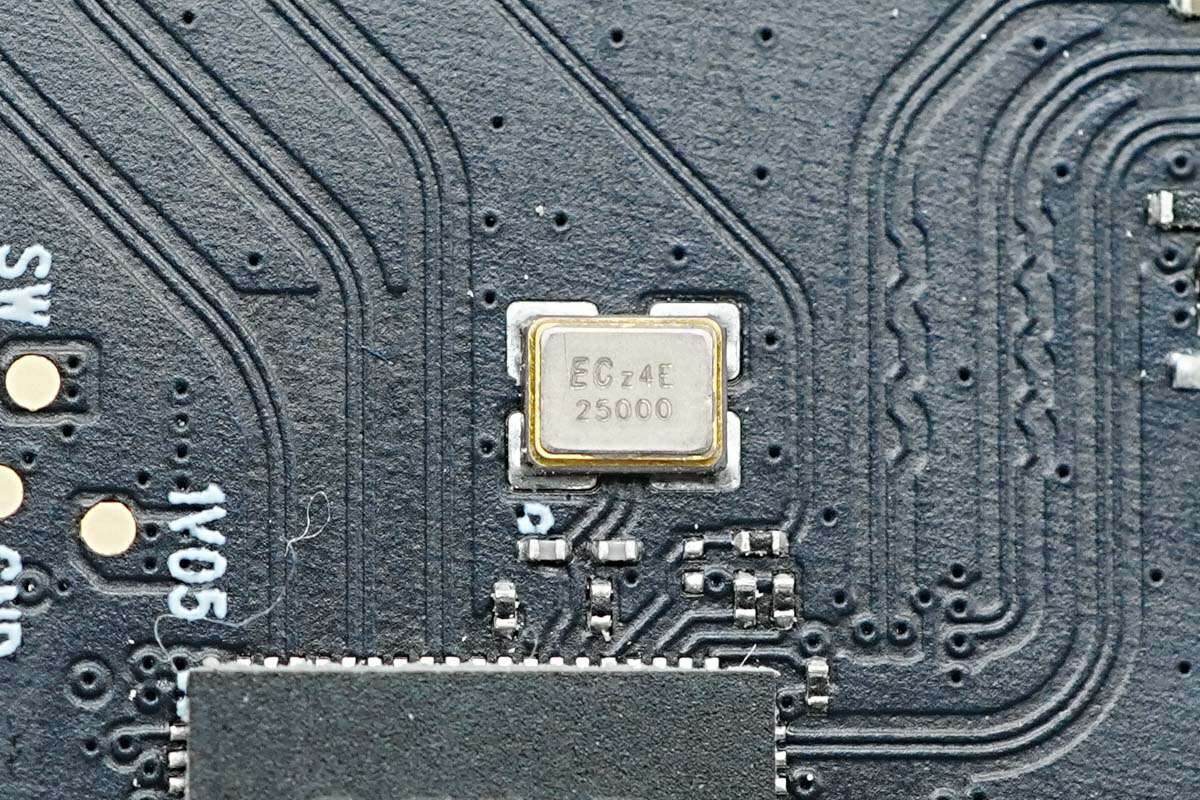

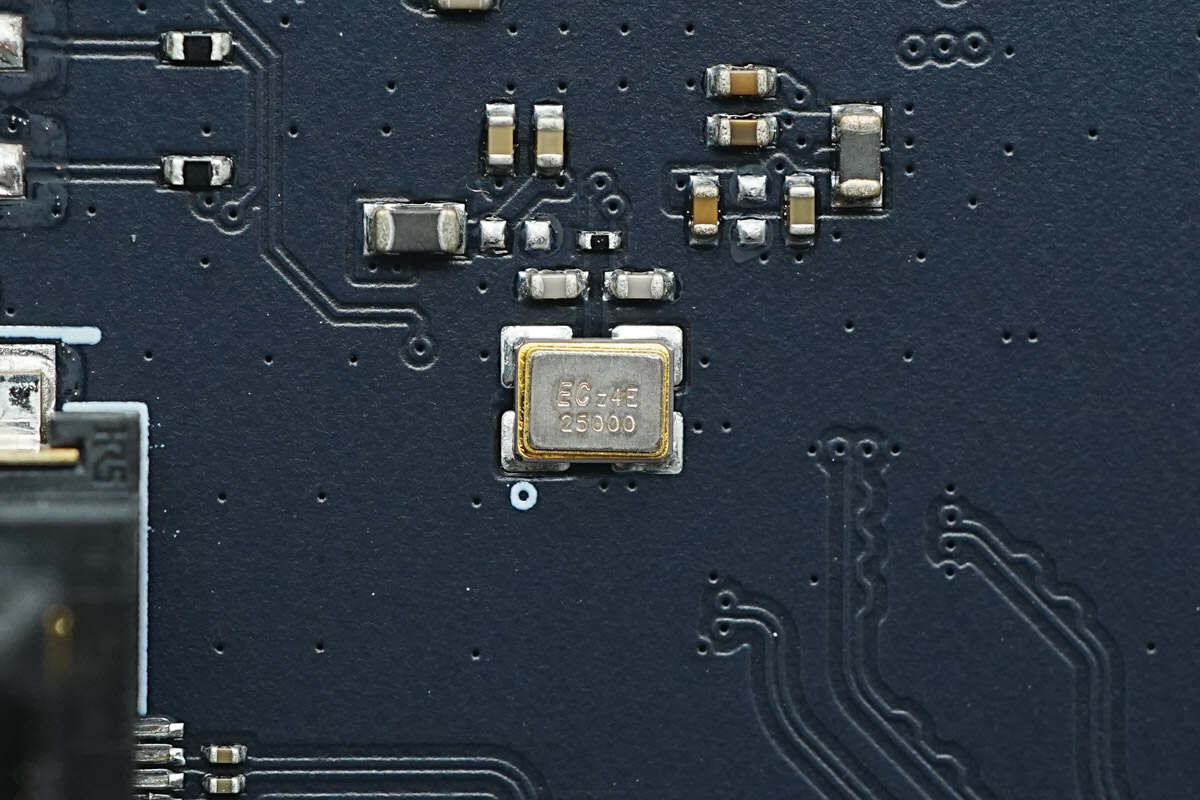

芯片外置25.000MHz时钟晶振特写。

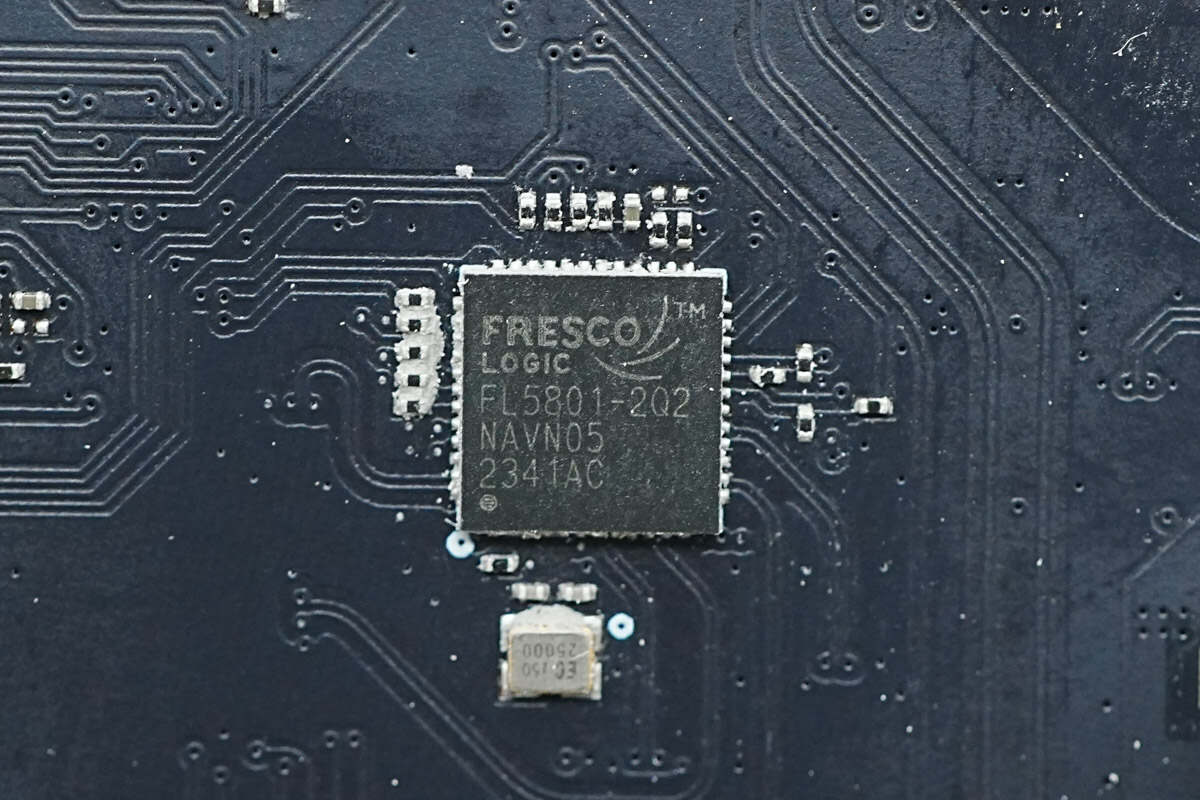

集线器芯片来自谱瑞科技，型号FL5801-2Q2，为USB2.0集线器，支持1个上游端口和5个下游端口配置和2个上游端口与4个下游端口配置，向下兼容USB1.1，支持BC1.2规范，支持功能定制，采用QFN48封装。

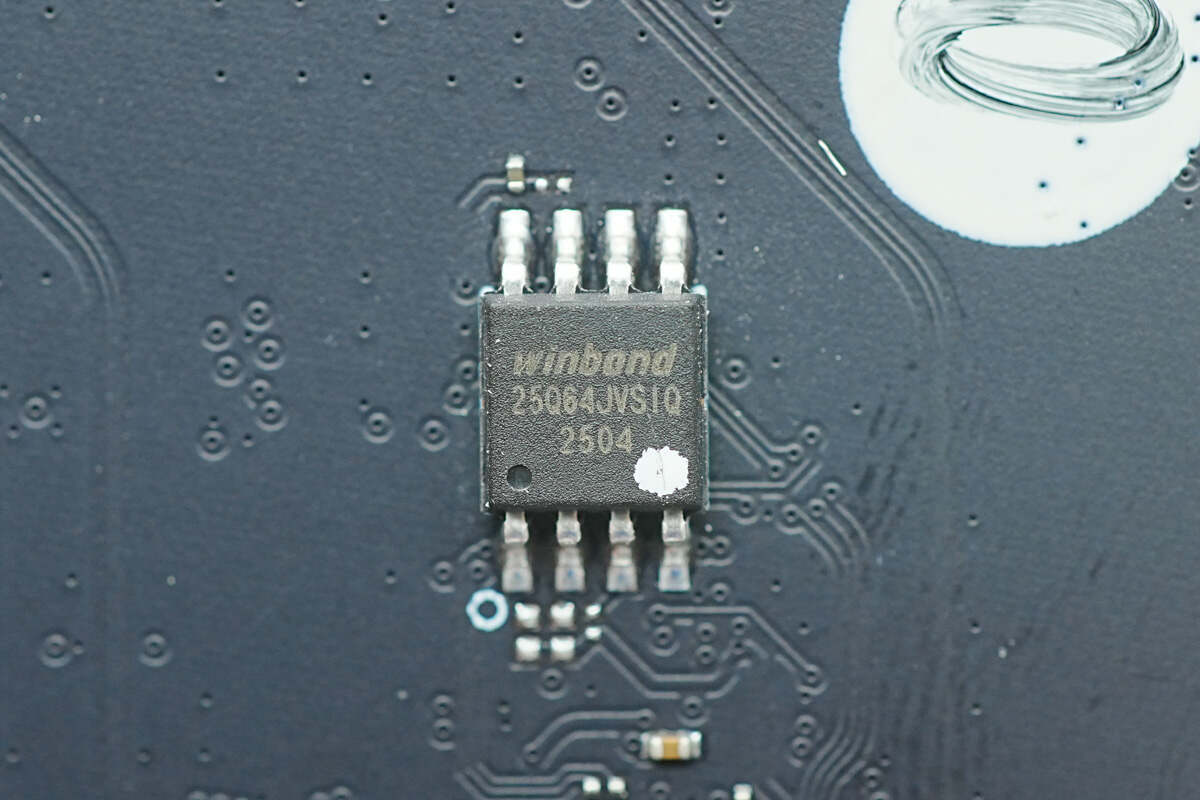

存储器来自华邦，型号W25Q64JVSSIQ，容量为8MB，采用SOIC-8封装。

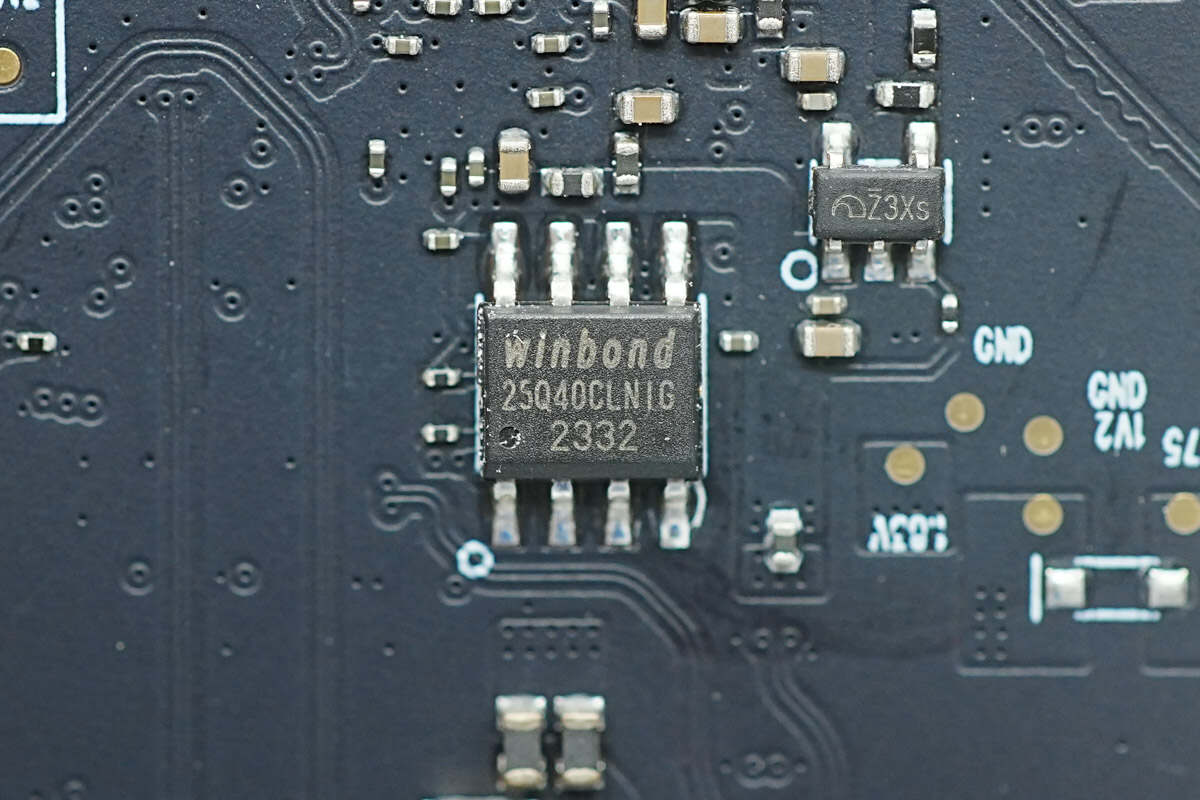

存储器来自华邦，型号W25Q40CLSNIG，容量为512KB，采用SOIC-8封装。

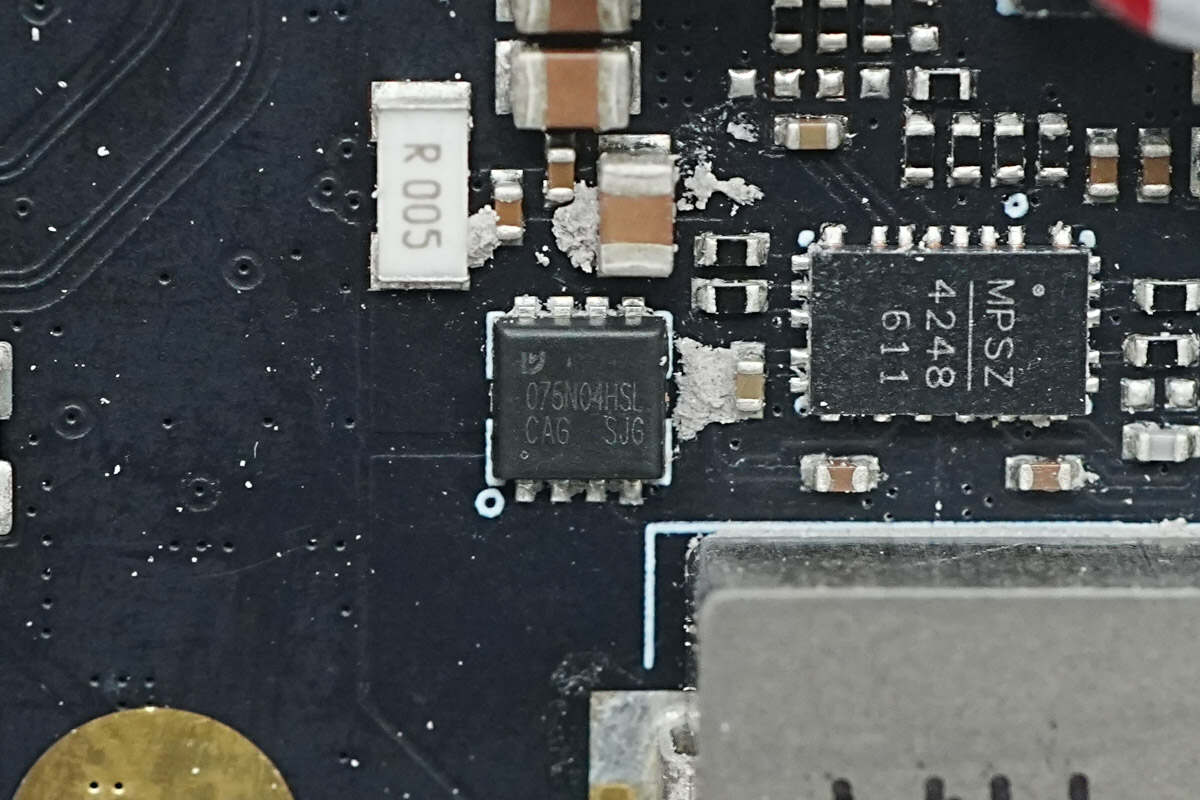

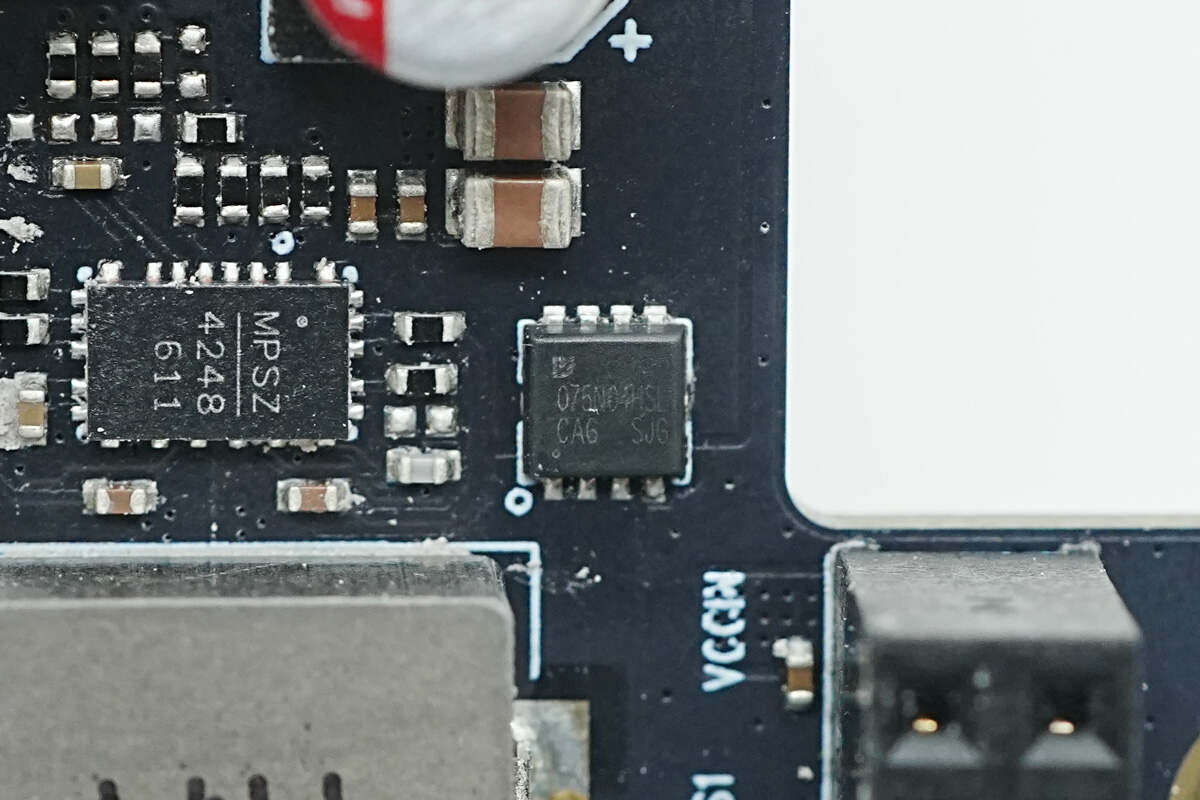

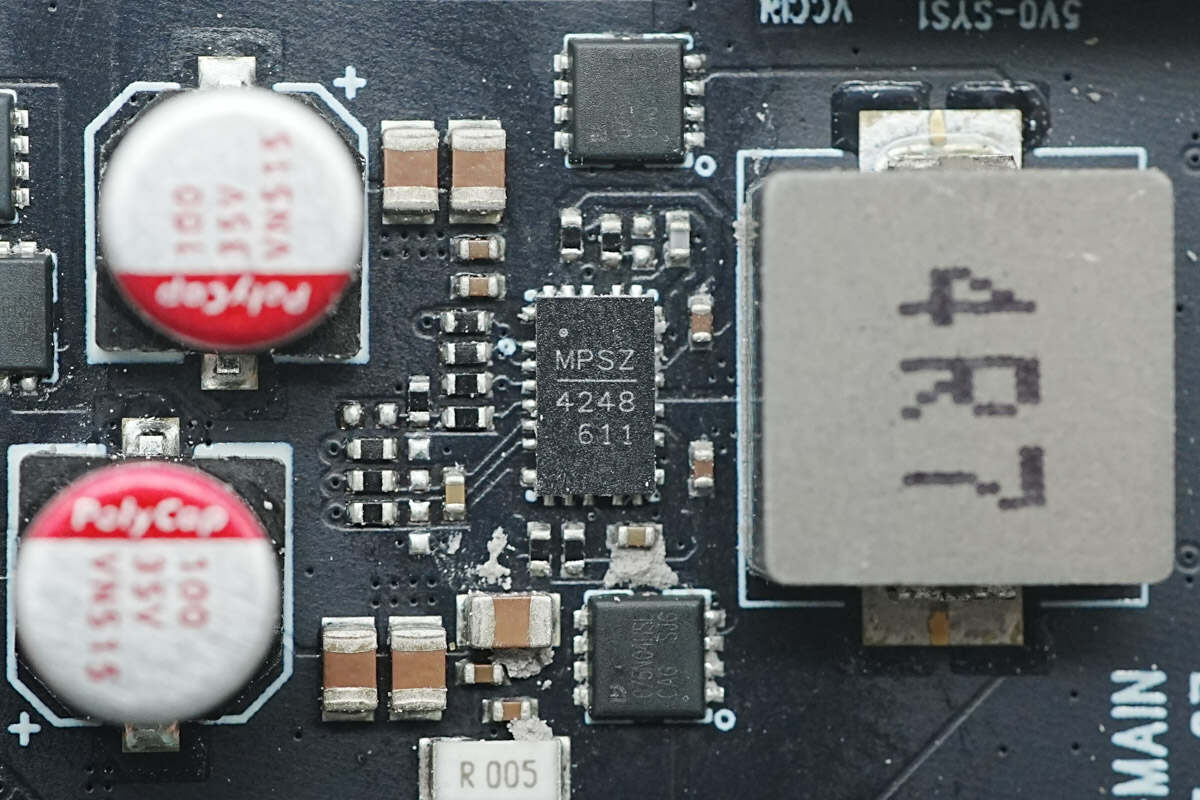

用于雷电5上行接口140W输出的同步升降压芯片来自芯源系统，型号MP4248，是一颗内置两个下管的同步升降压变换器，内部集成外部上管驱动器，支持140W输出功率。芯片支持36V输入和输出电压，可通过I2C接口连接协议芯片，采用QFN3*5-20封装。

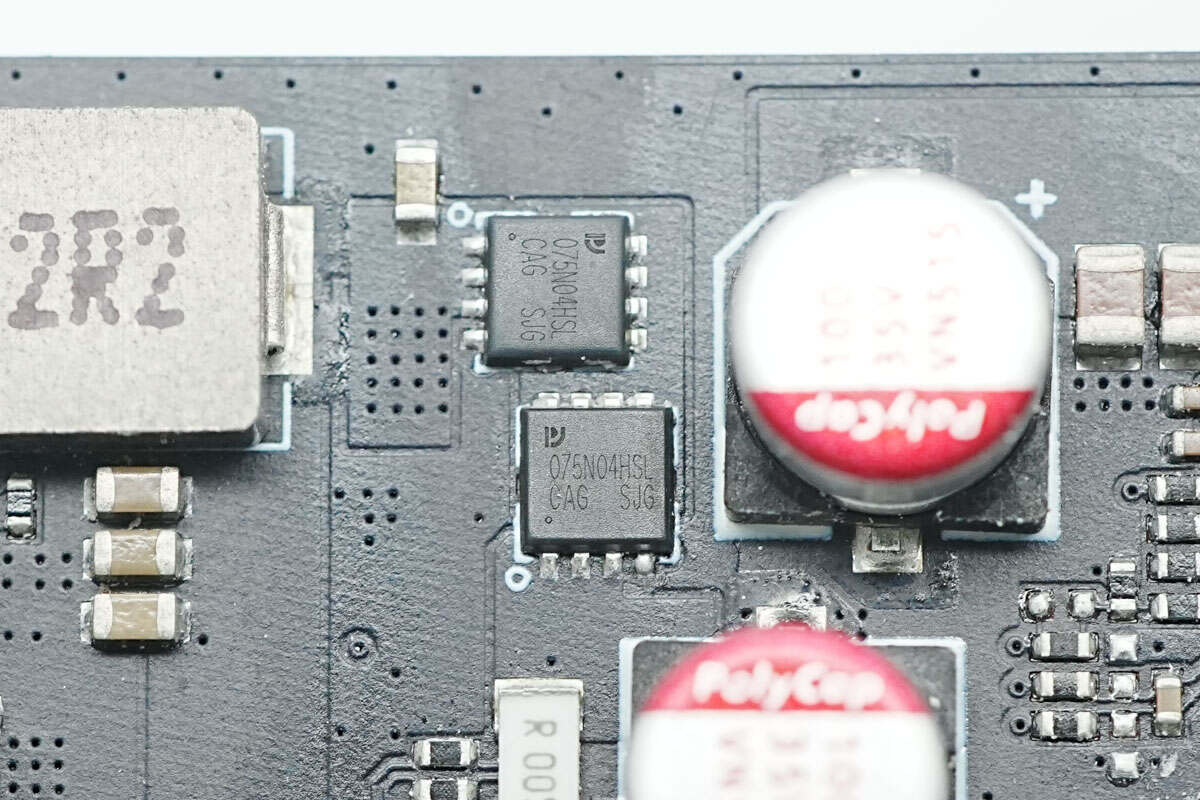

外置输入端上管来自平伟，丝印075N04HSL。
输出端上管型号相同。

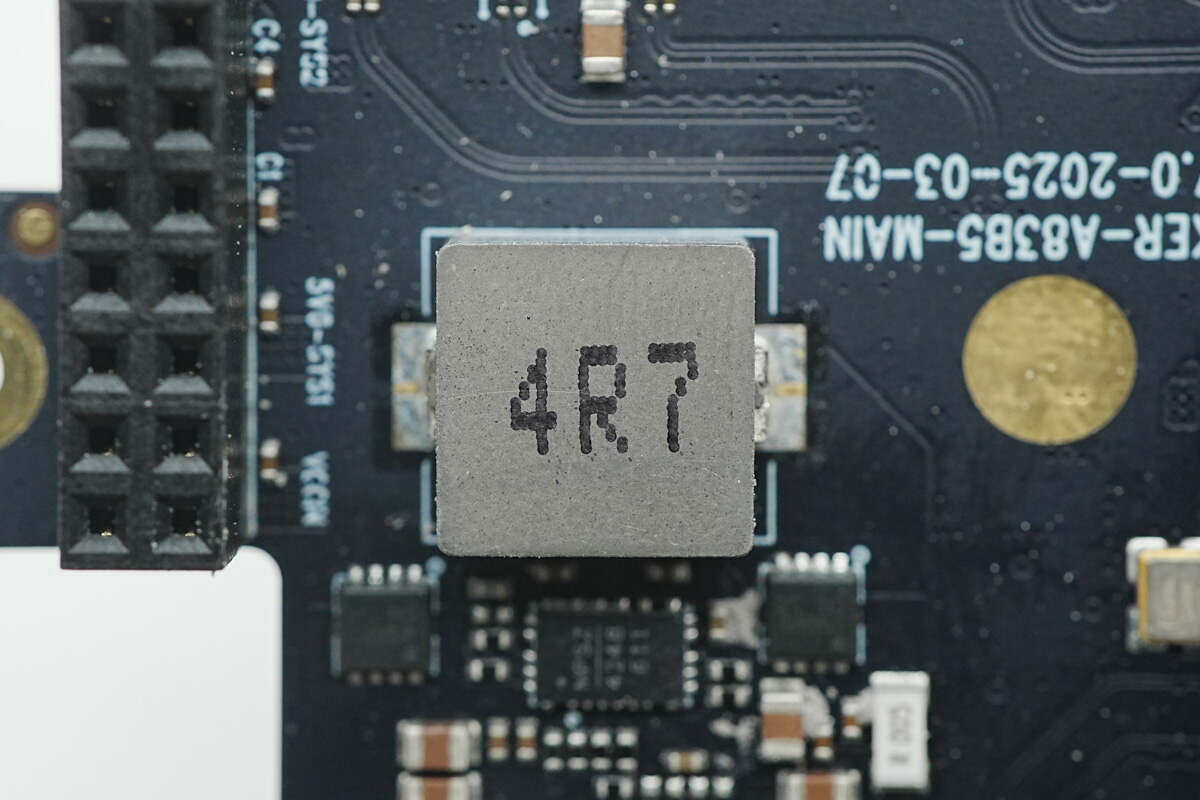

4.7μH合金电感用于升降压转换。

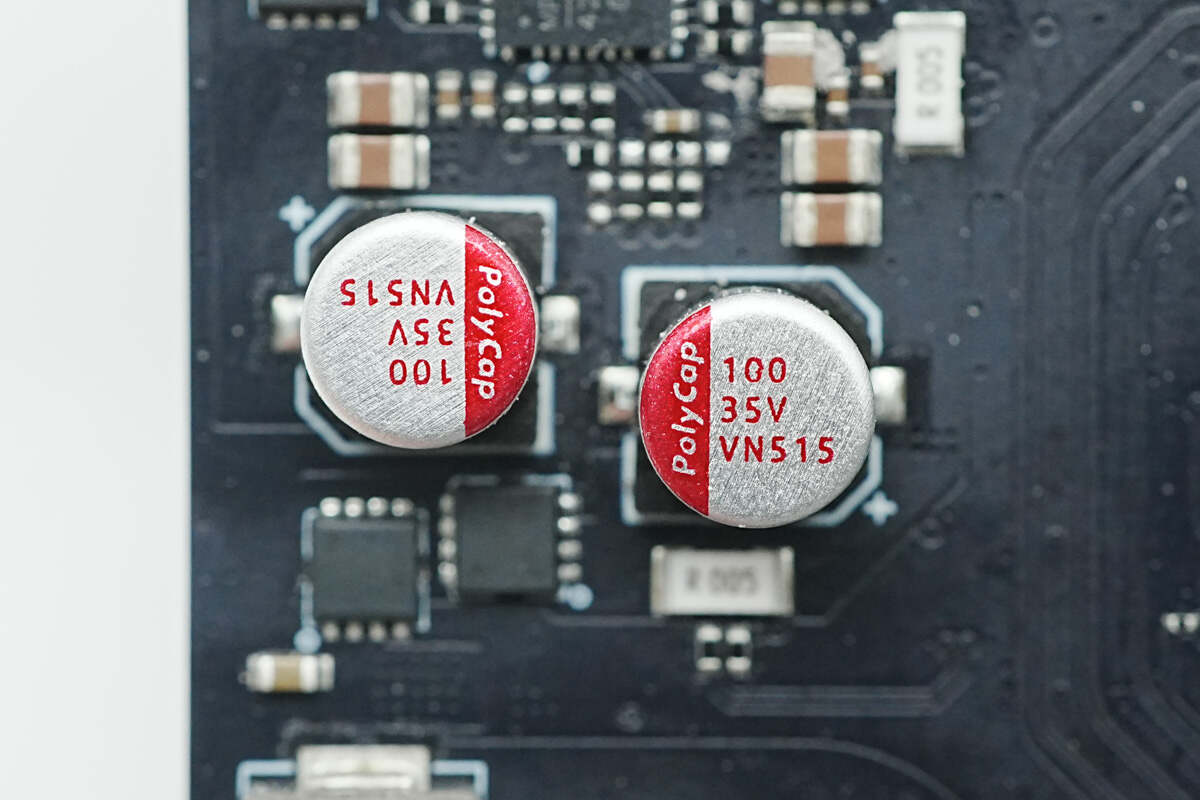

滤波电容来自柏瑞凯，为VN系列小型化产品，规格为100μF35V，两颗分别用于输出和输出滤波。
VBUS开关管来自平伟，丝印075N04HSL。

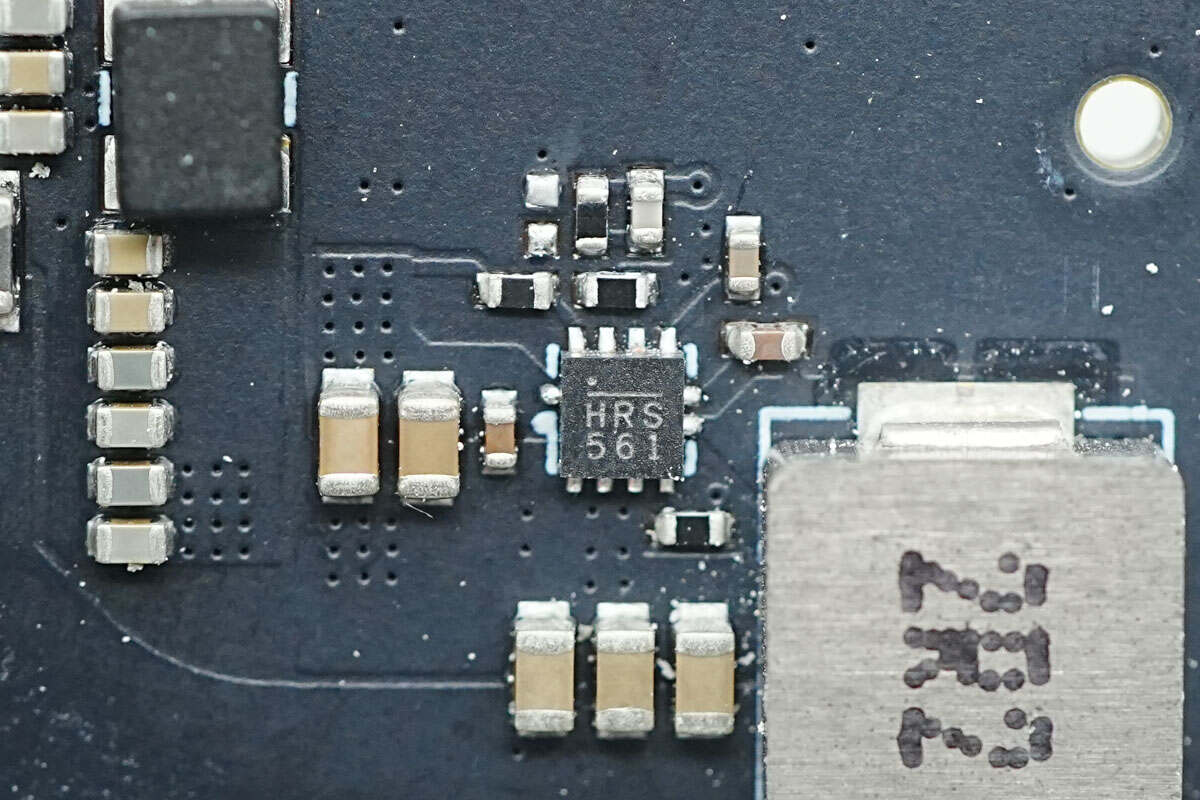

同步降压芯片来自芯源系统，丝印HR，型号MP2384，芯片内部集成开关管，支持24V输入电压，支持4A连续输出电流，开关频率为700kHz，支持使用陶瓷电容滤波，并具备全面的保护功能，采用QFN-11封装。

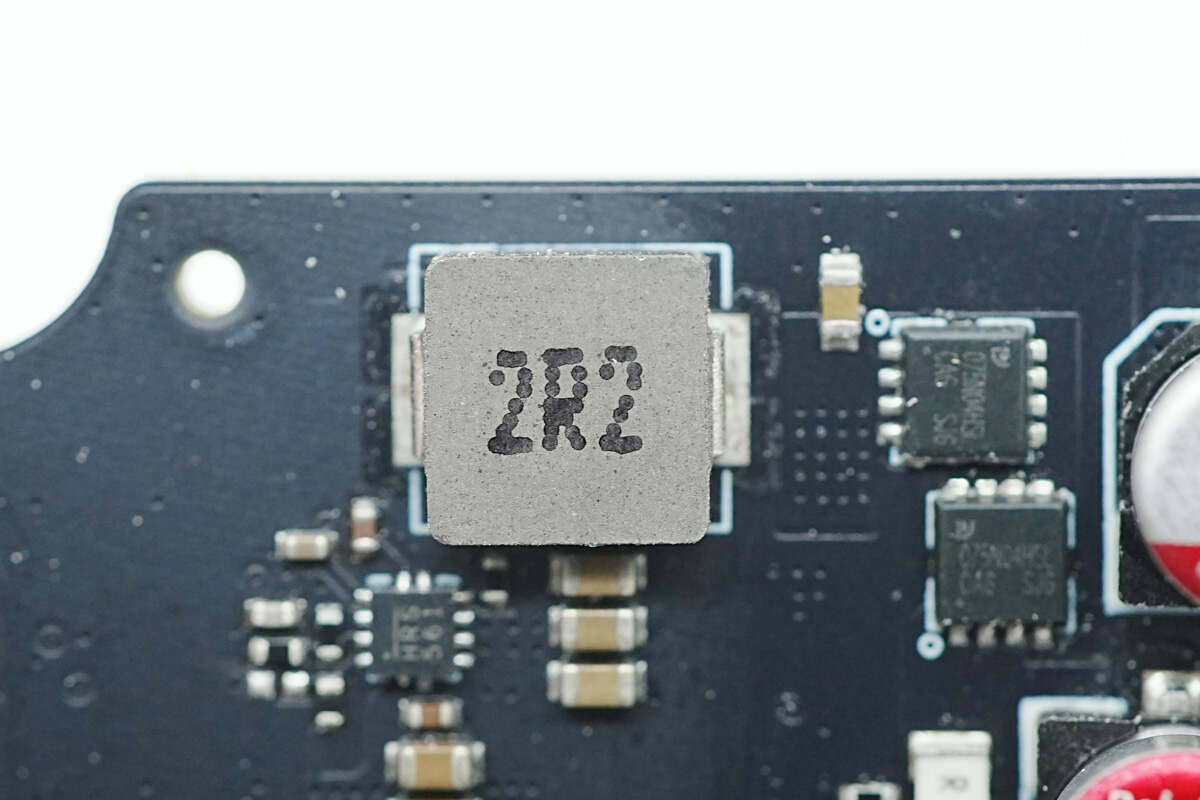

2.2μH合金电感特写。

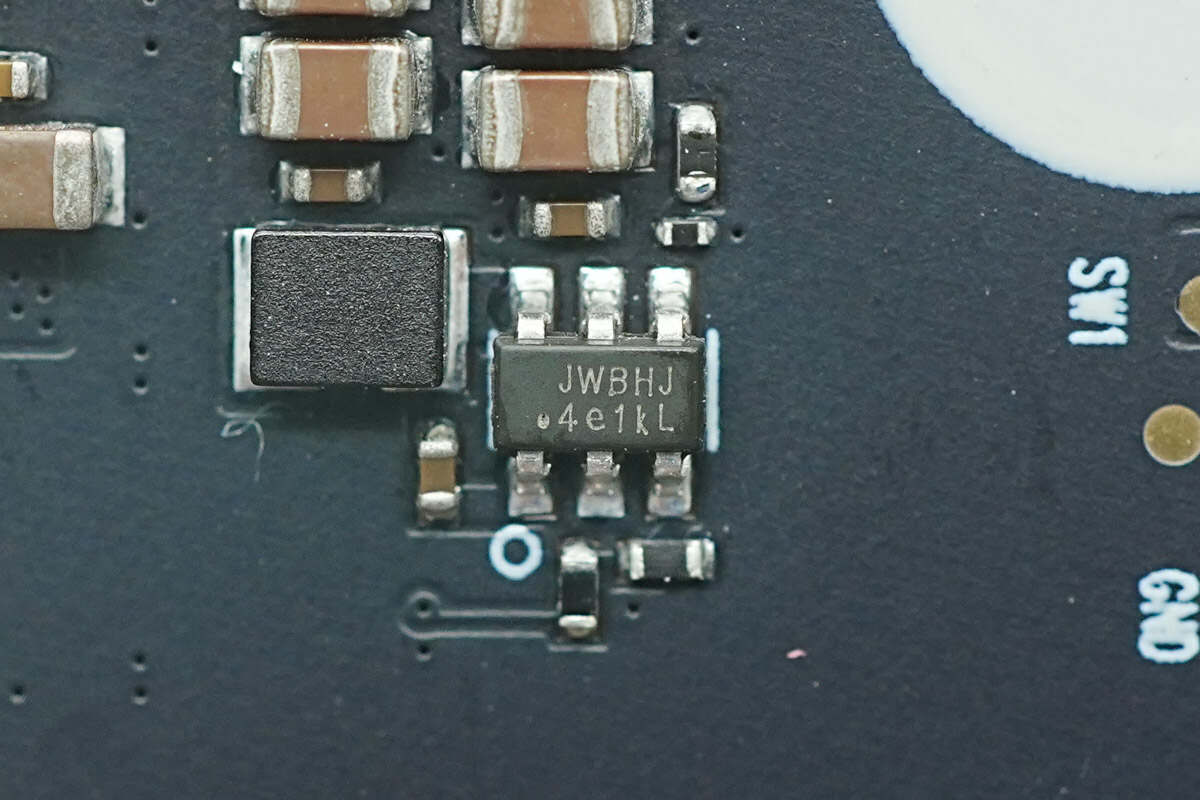

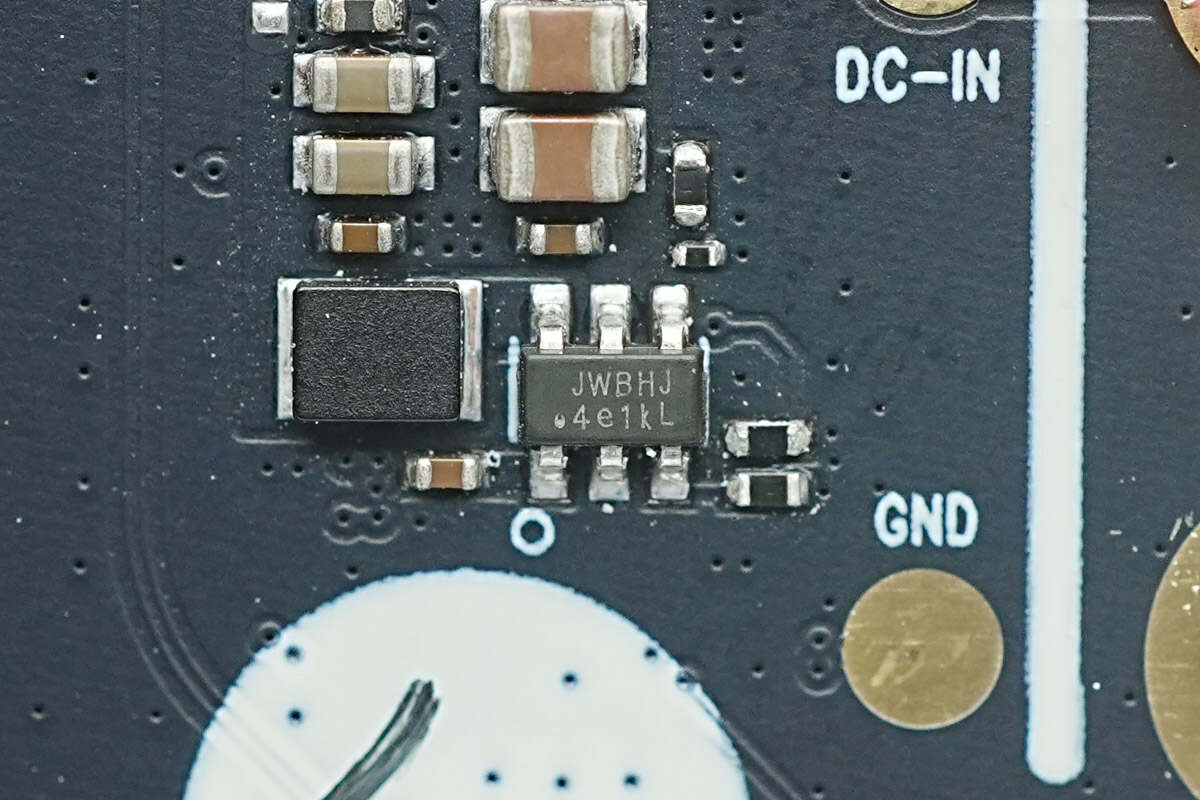

开关降压芯片来自杰华特，丝印JWBH，实际型号为JW5026，是一颗耐压40V的同步降压转换器，输出电流为1A，开关频率固定1.1MHz，具备输入欠压闭锁，内部集成软启动，支持电流失控保护，具备短路保护和过热保护，采用SOT23-6封装。

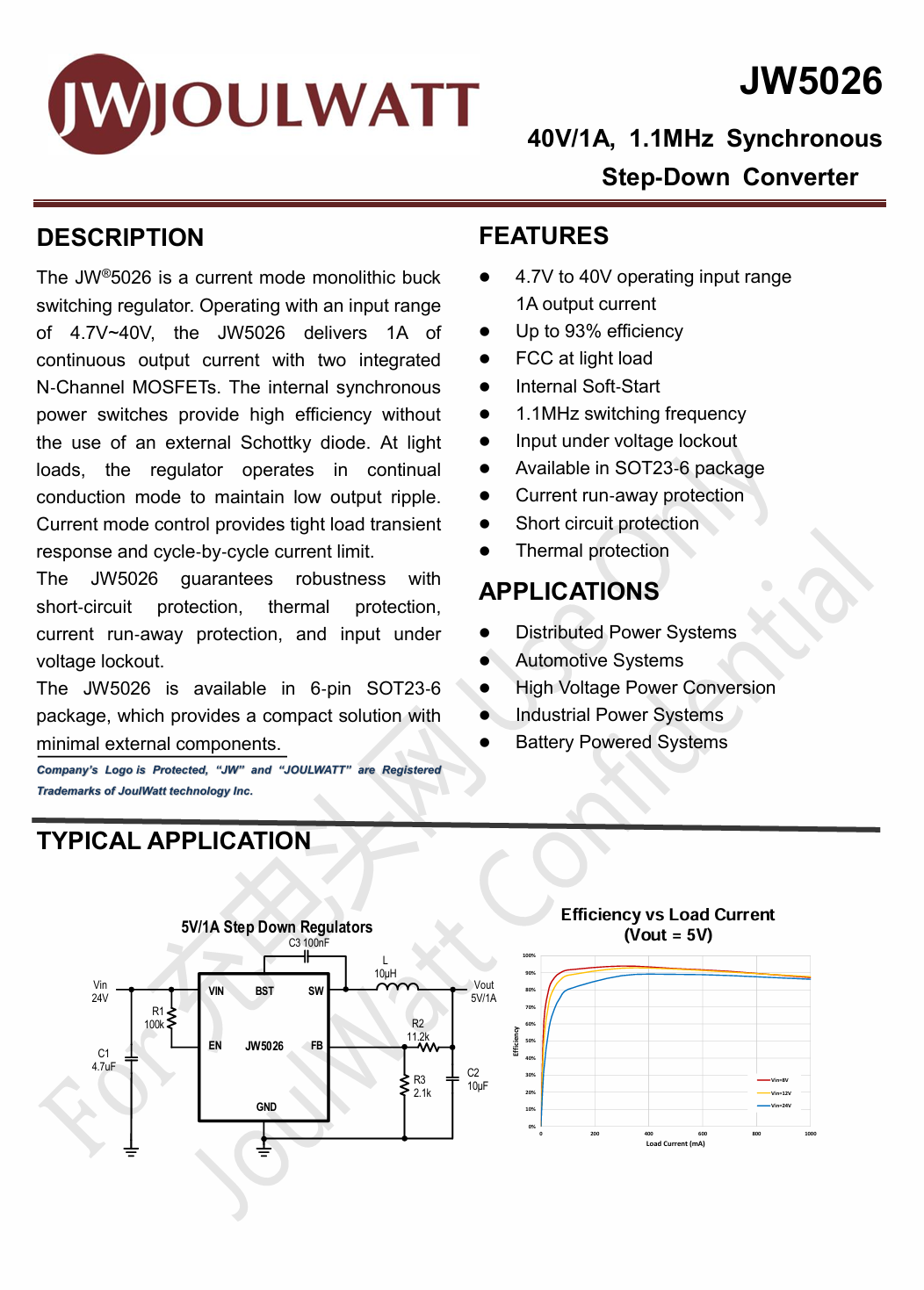

杰华特 JW5026 资料信息。
另一颗JW5026同步降压转换器特写。

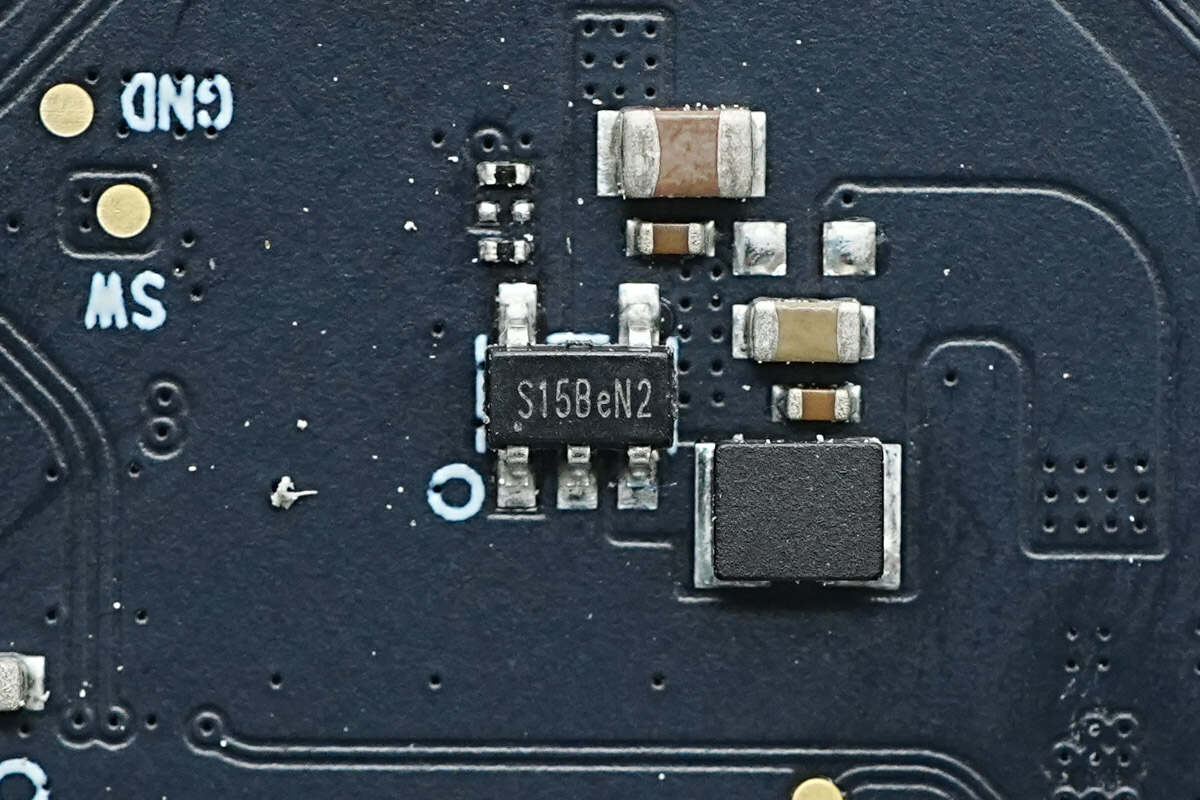

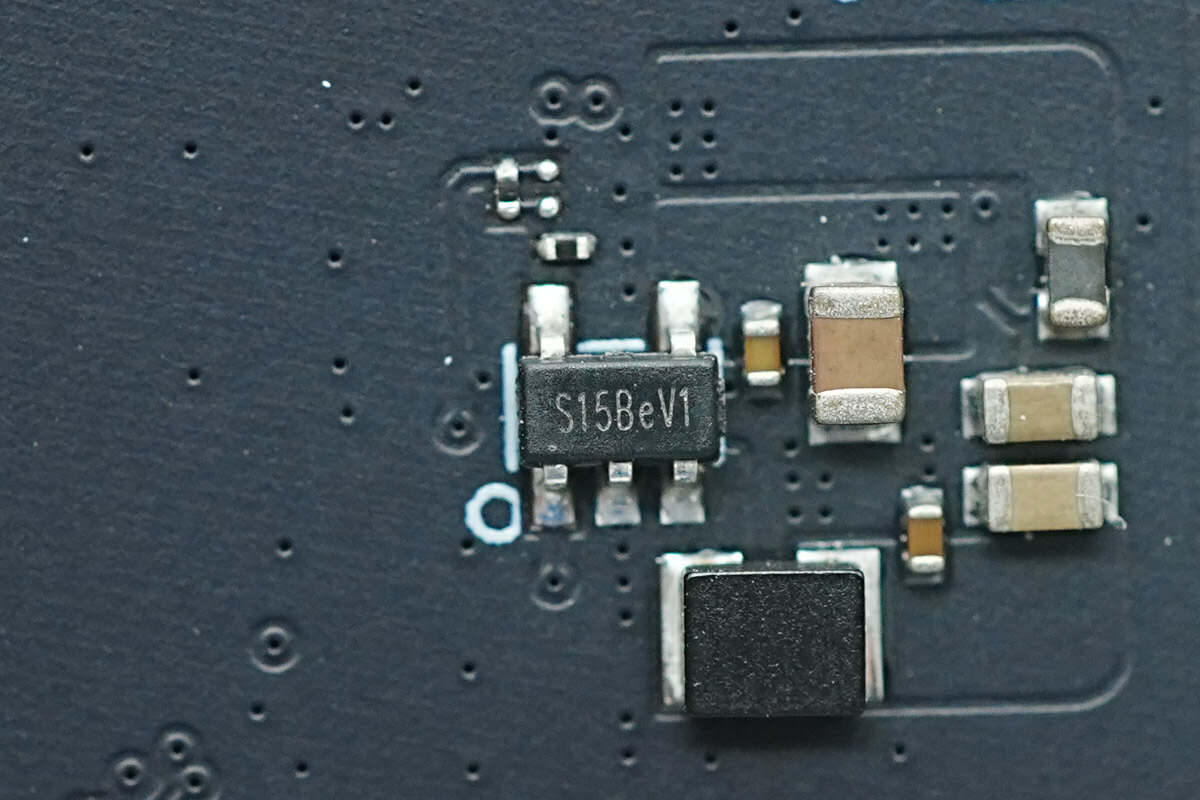

同步降压芯片来自拓尔微，丝印S15B，型号TMI3410，芯片支持5.5V输入电压，输出电流为1.2A，开关频率为1.5MHz，具备输入过电压保护、短路保护和过热保护，采用SOT23-5封装。

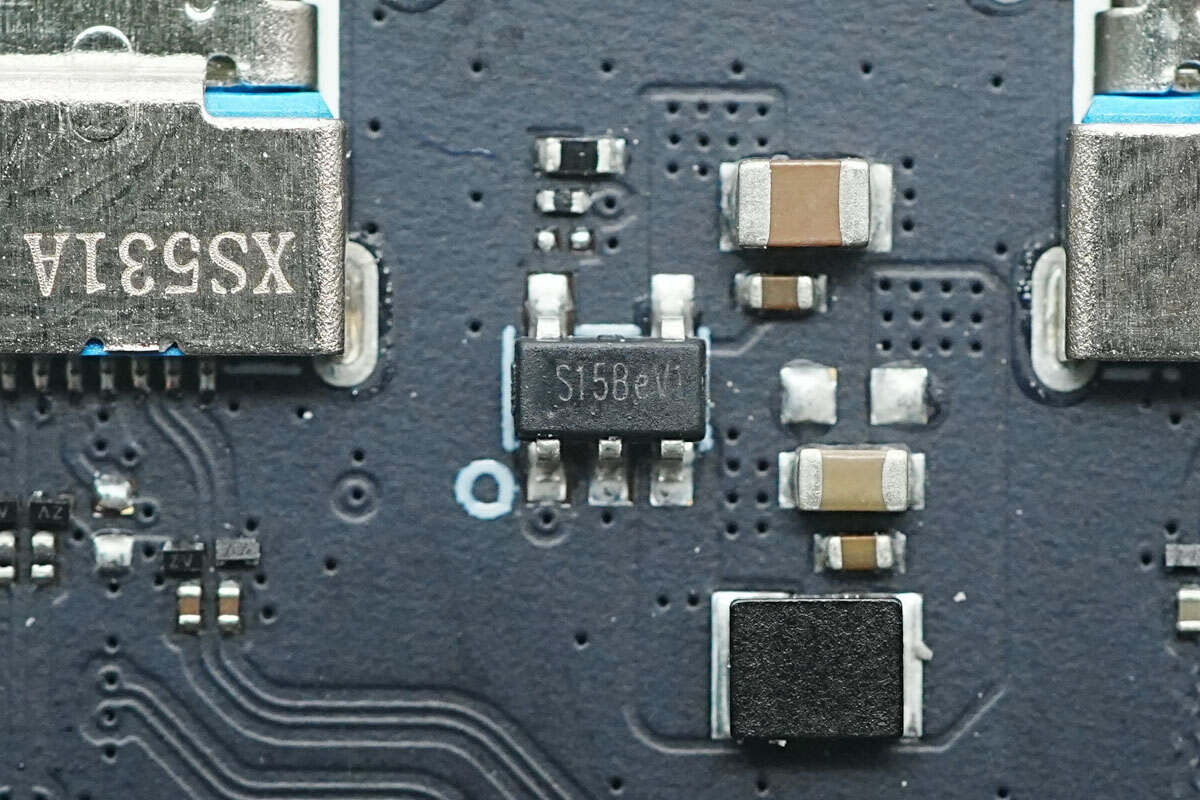

另一颗TMI3410同步降压芯片特写。

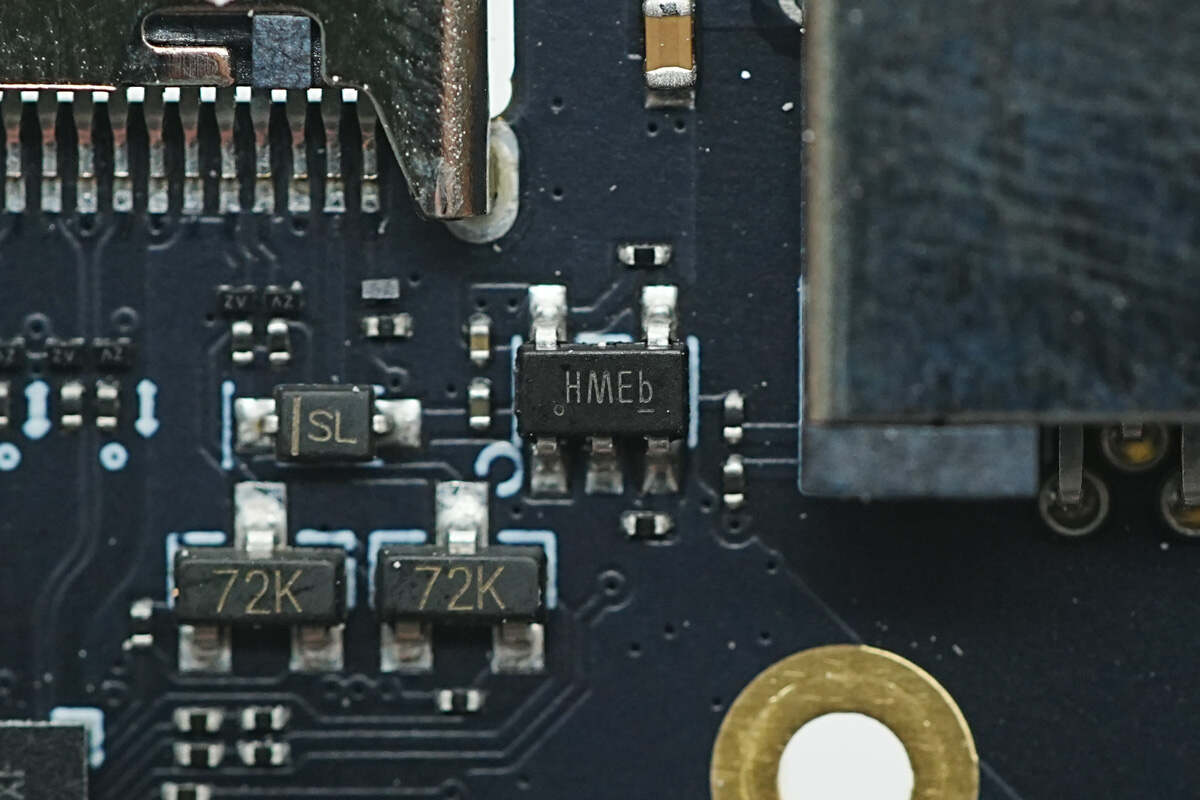

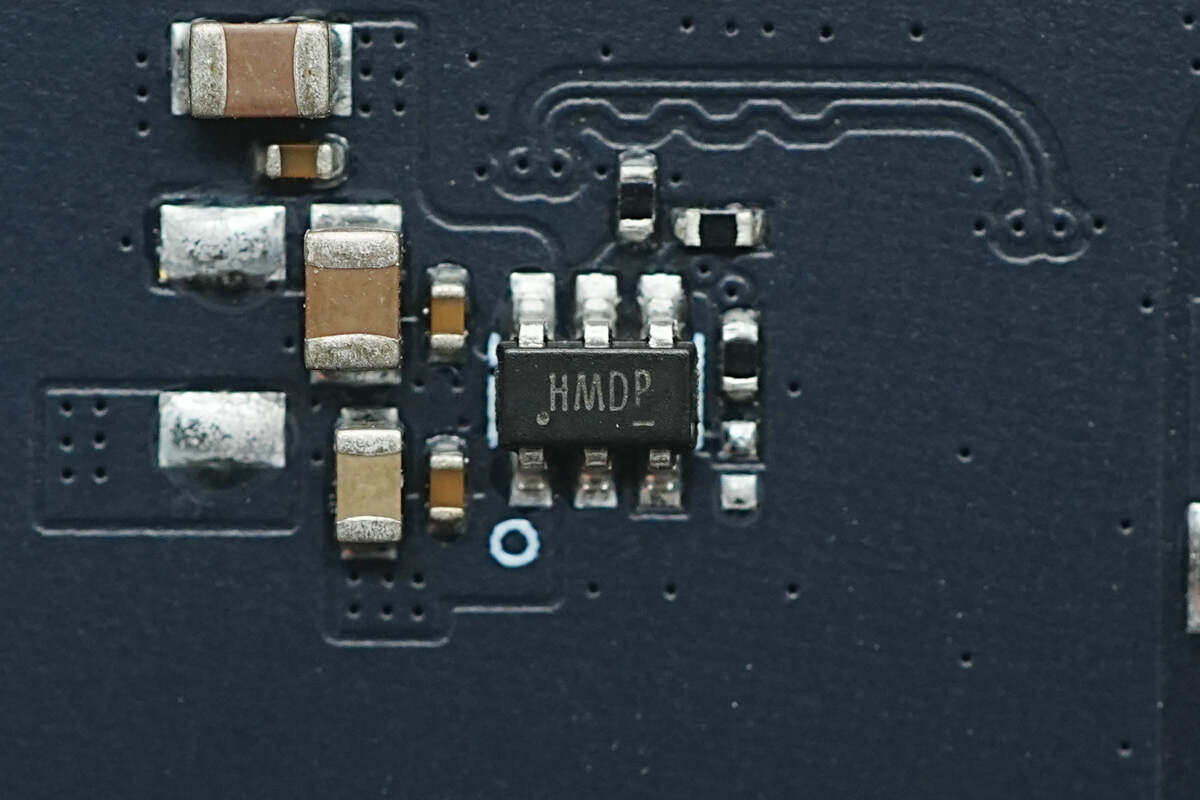

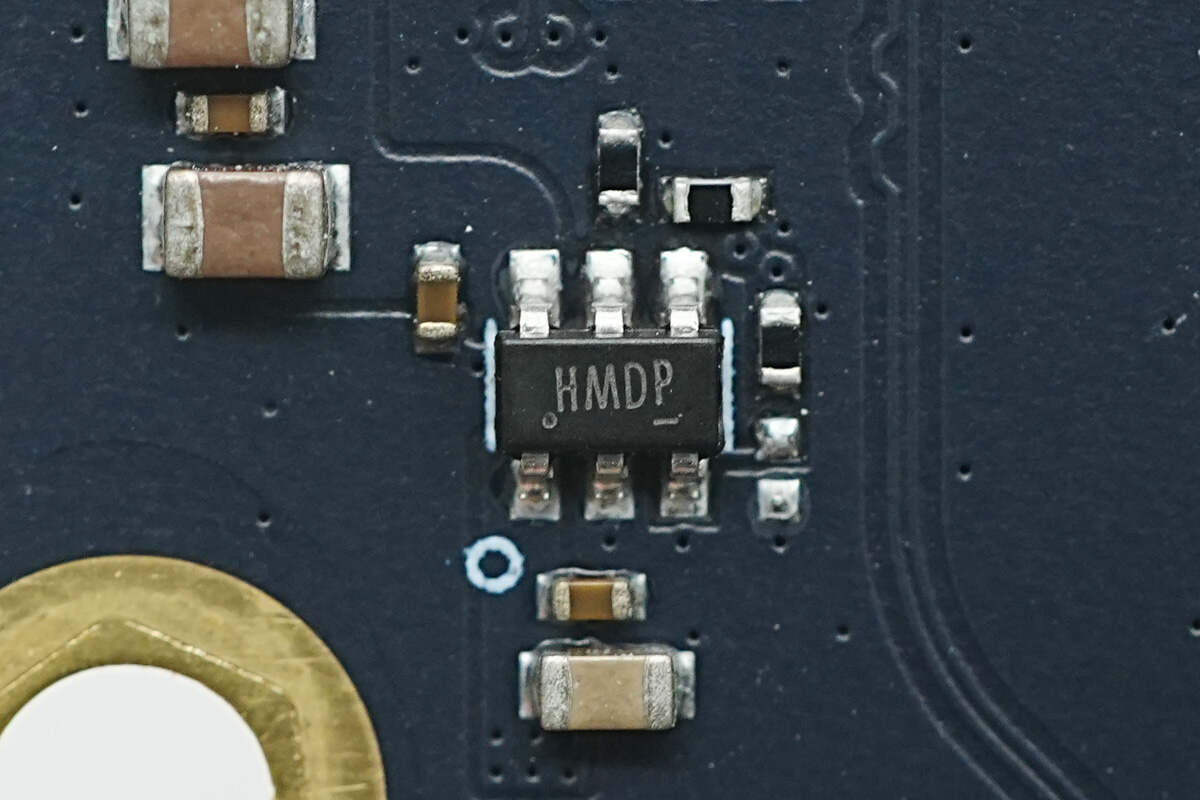

过流保护芯片来自钰泰半导体，丝印HM，型号ETA6027，是一颗保护电流可编程的负载开关，芯片支持6V输入电压，具备6.1V过压保护，支持75mA-2.2A电流限制，具备快速过电流保护，具备反向电流阻断，具备过热关断和欠压保护，采用SOT23-6封装。

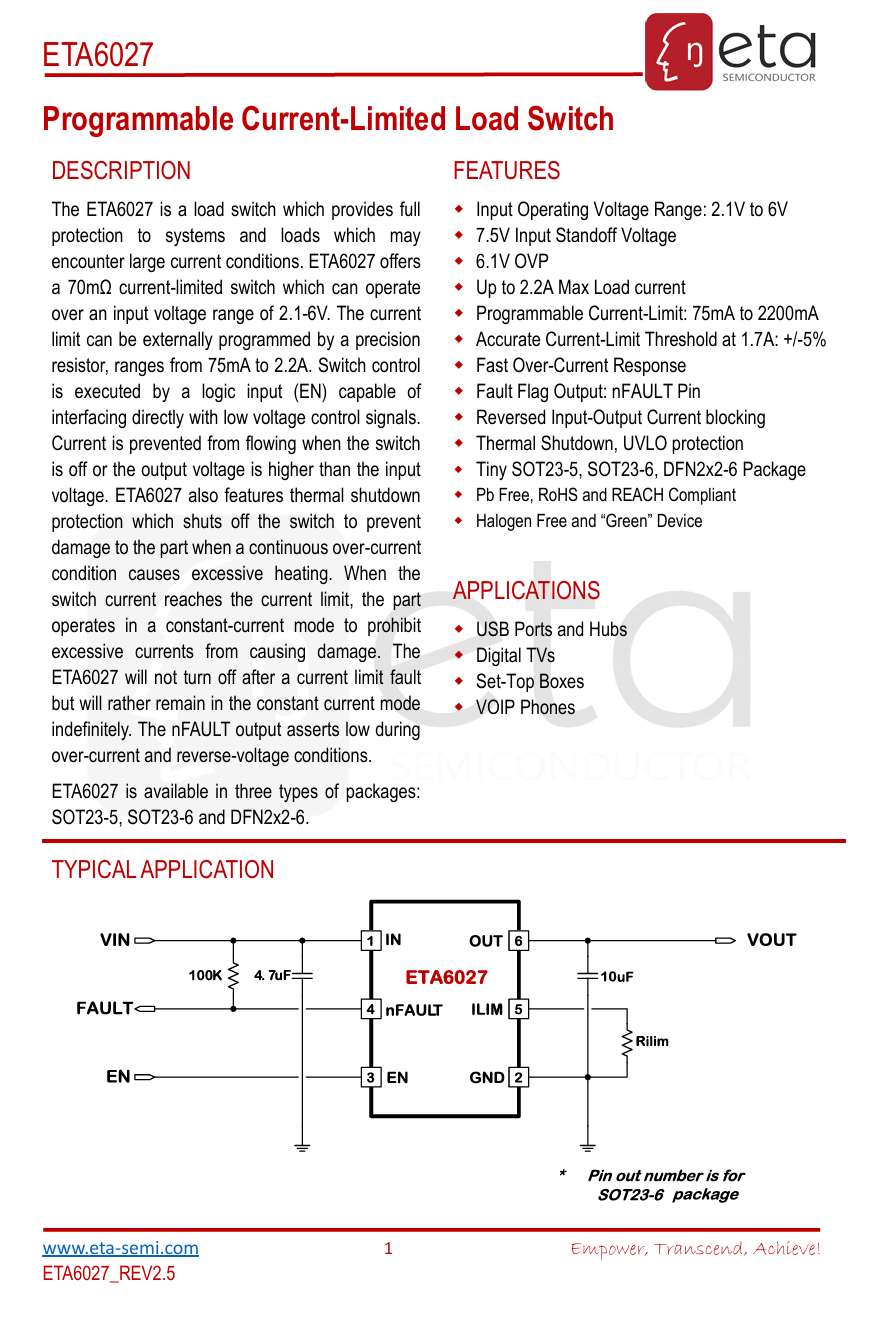

钰泰半导体 ETA6027 资料信息。
另一颗ETA6027过流保护芯片特写。

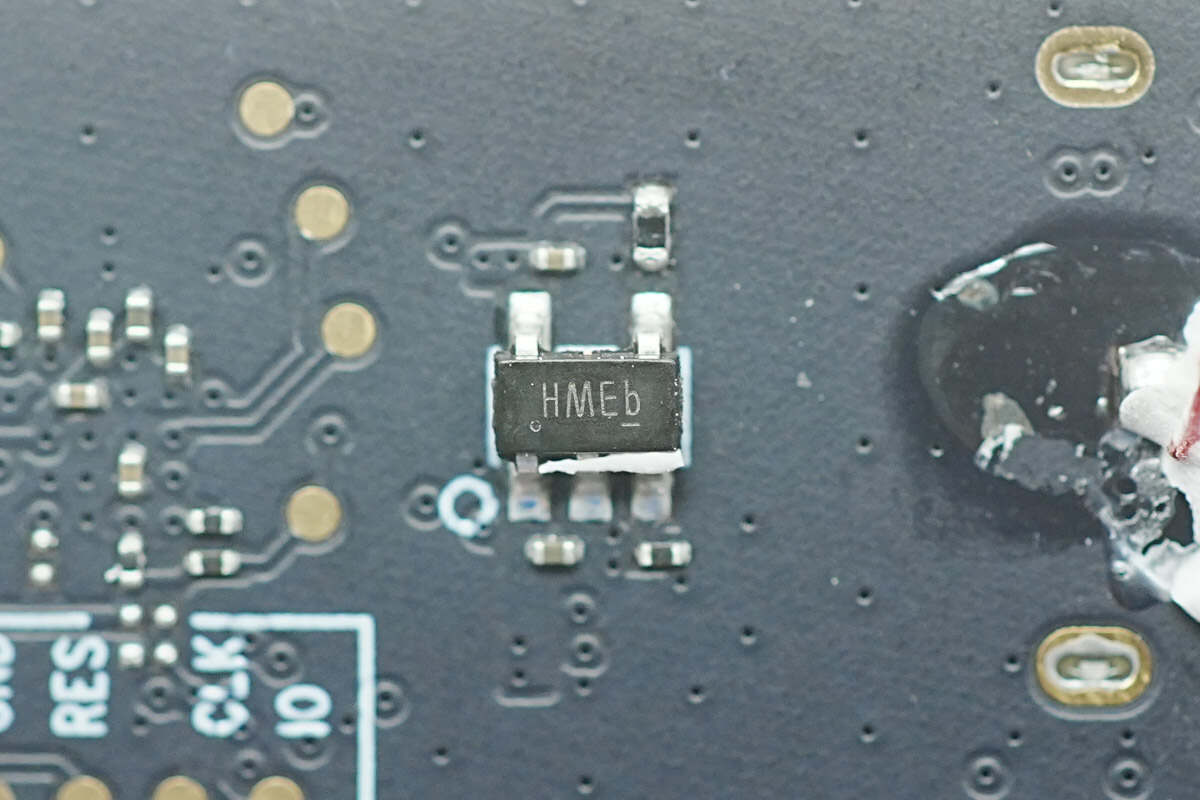

ETA6027过流保护芯片特写。

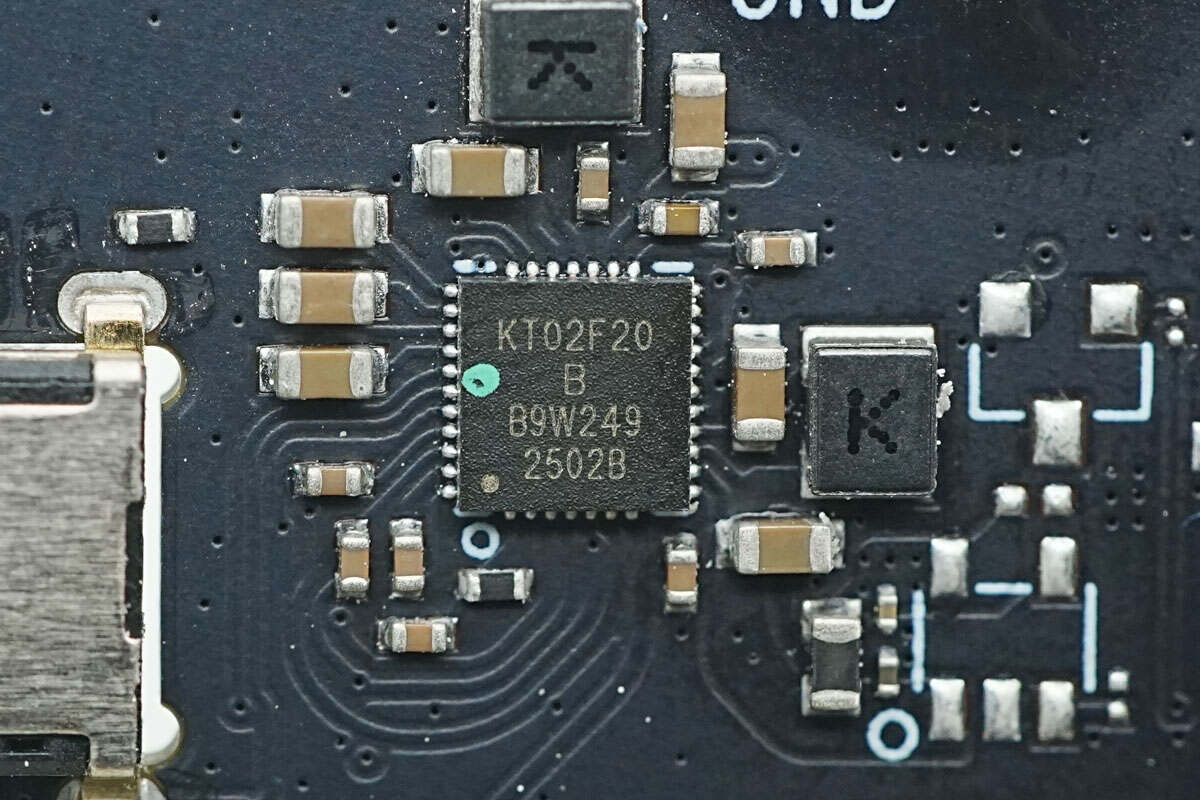

USB音频芯片来自昆腾微，型号KT02F20，是一颗单芯片USB音频编解码器，采用QFN36封装。

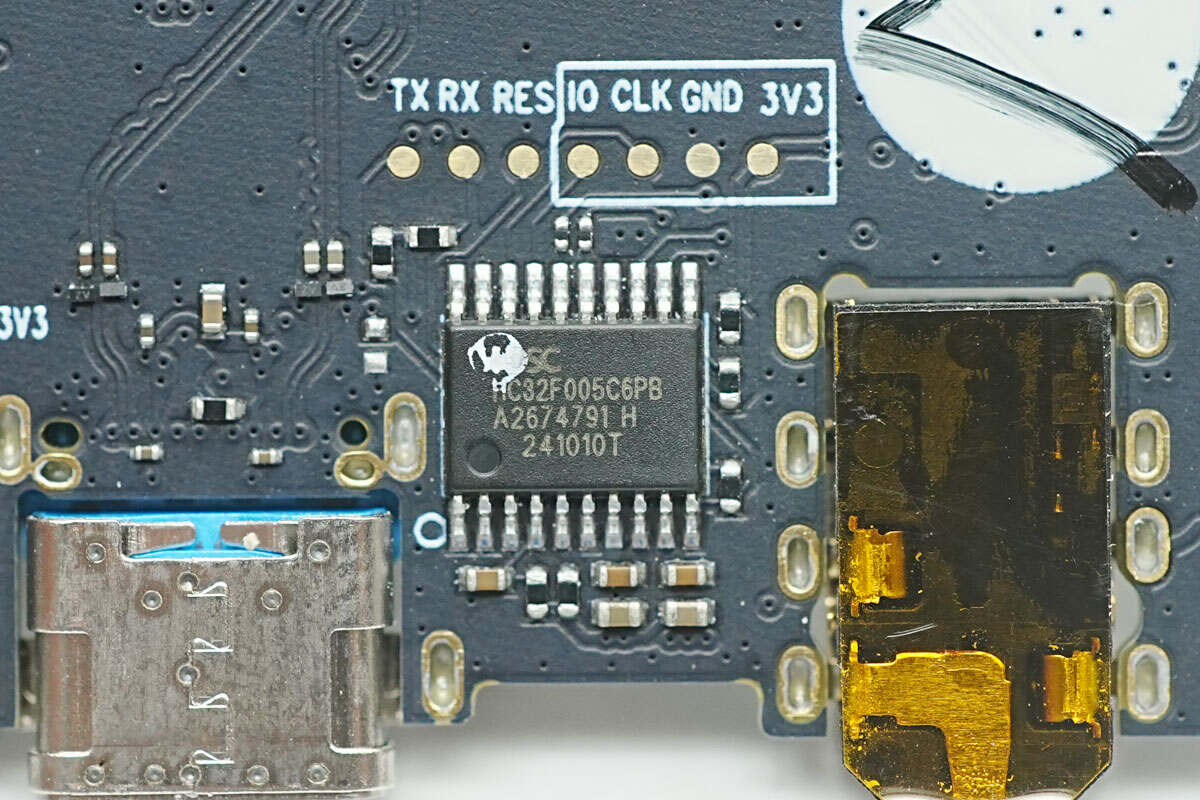

MCU来自小华半导体，型号HC32F005C6PB，芯片内置ARM Cortex-M0+ 32位CPU，主频为32MHz，内置32KB Flash和4KB SRAM，具备UART、SPI和I2C通信接口，采用TSSOP20封装。

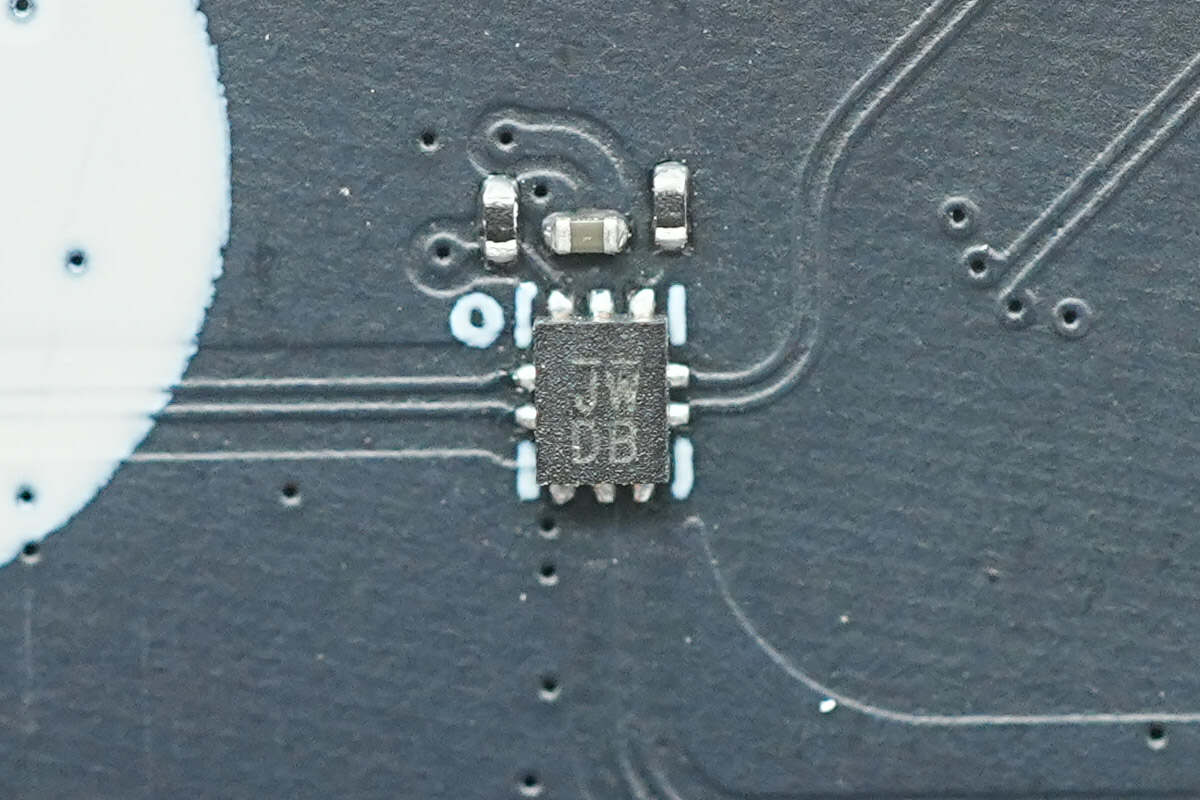

丝印JW的切换开关特写。

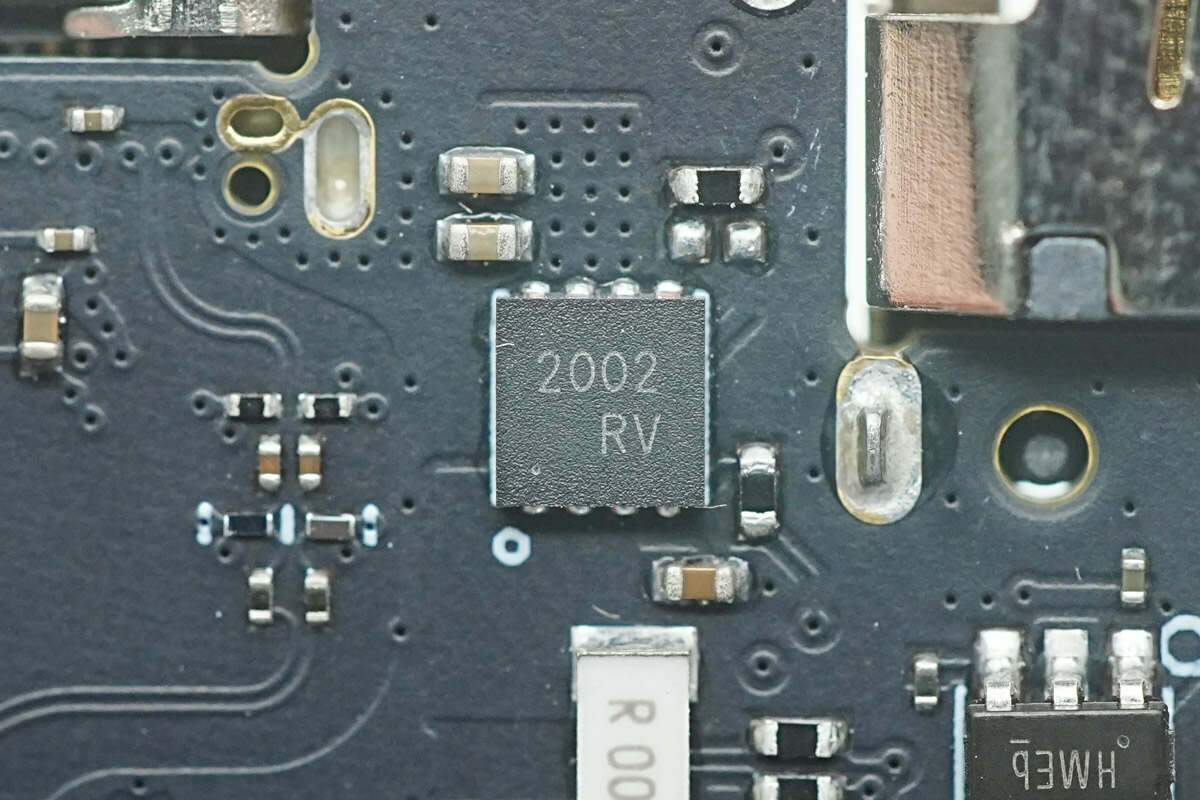

丝印2002的MOS管用于供电控制。

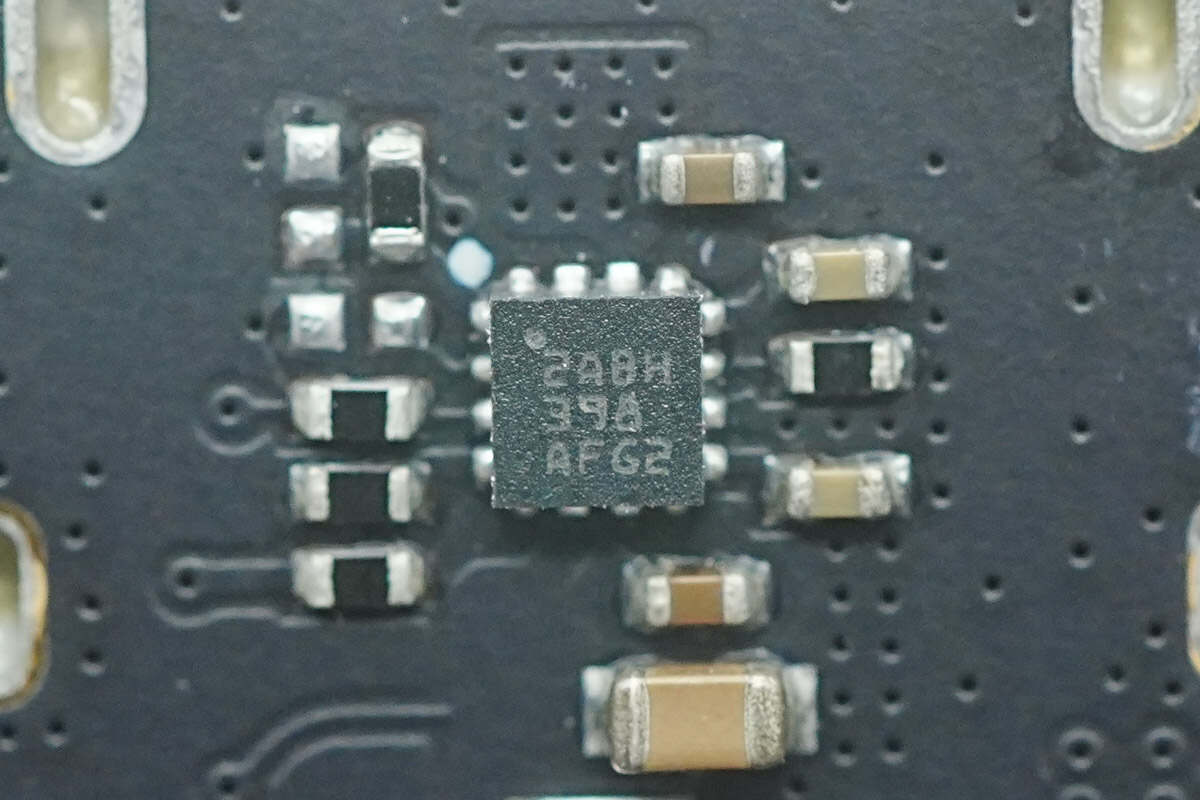

过流保护芯片来自德州仪器，丝印2ABH，型号TPS259472，支持23V工作电压，支持6A工作电流，过压钳位阈值和过流保护阈值可设置，具备可调节的输出压摆率控制，具备过热保护功能，通过IEC 62368-1 CB认证，采用QFN2*2封装。

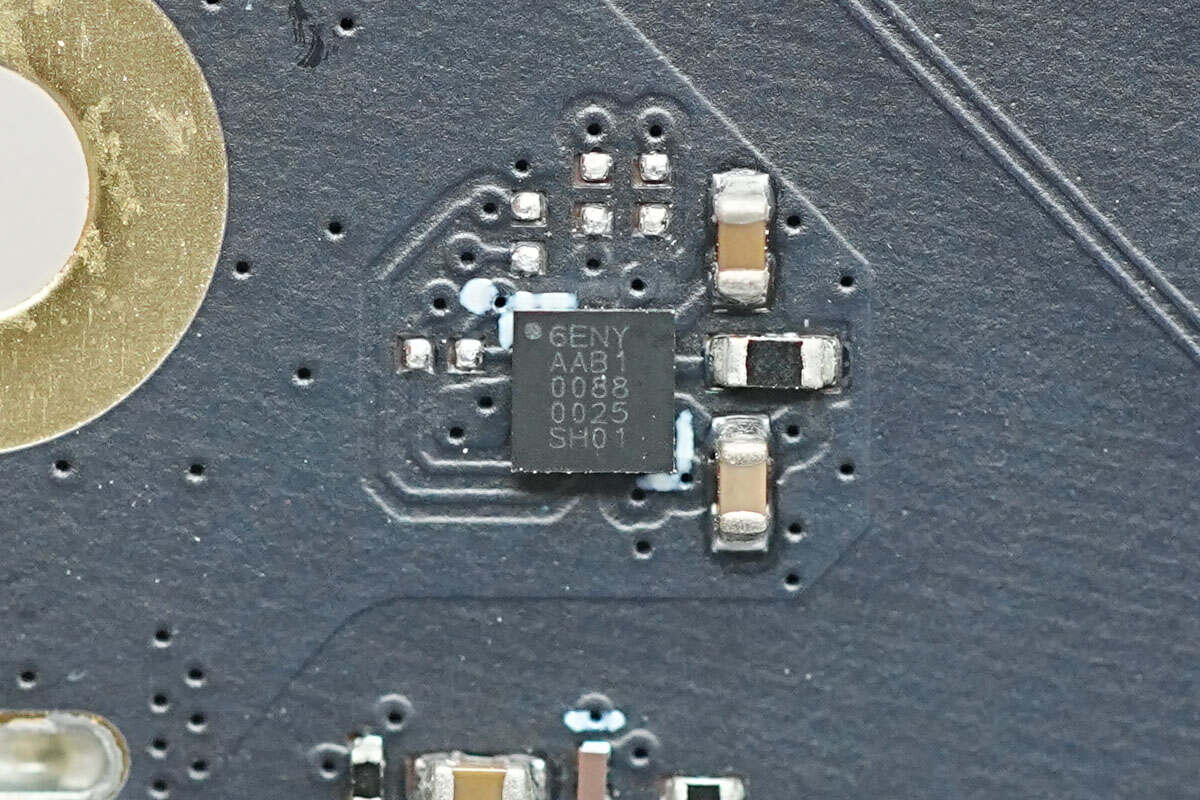

丝印6ENY AAB1的芯片特写。

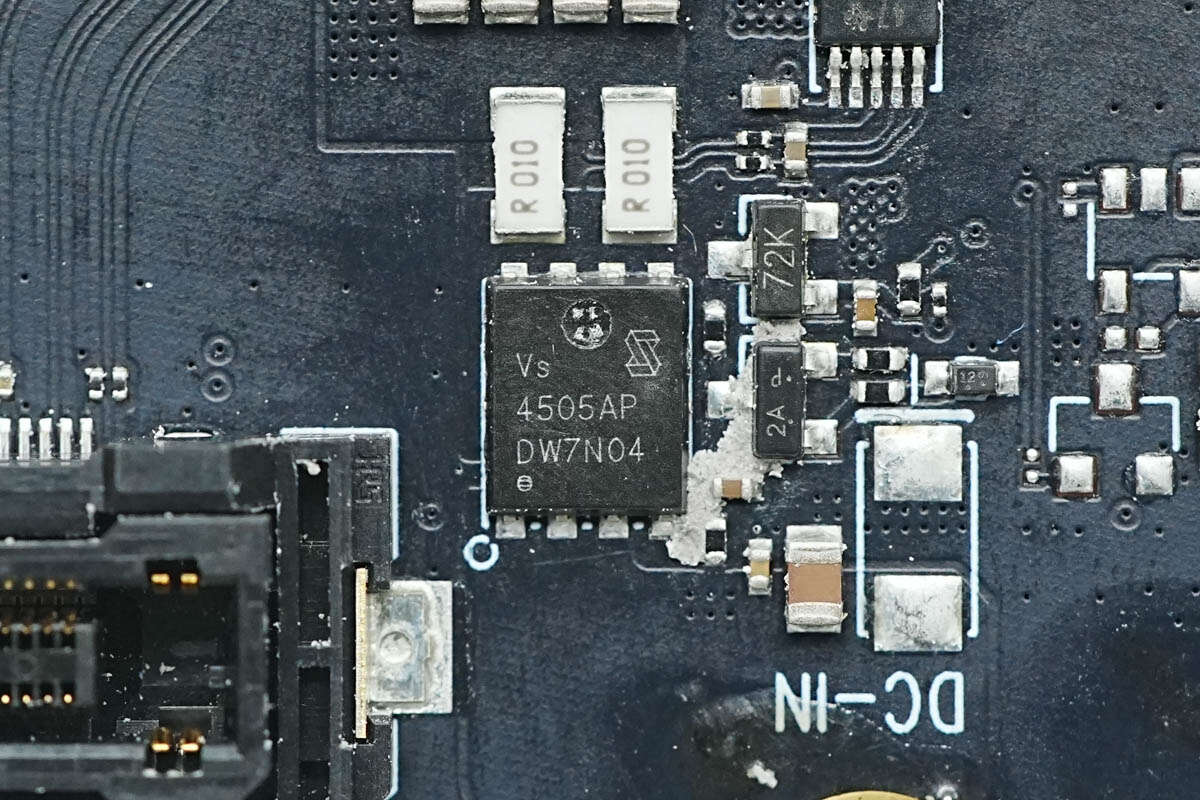

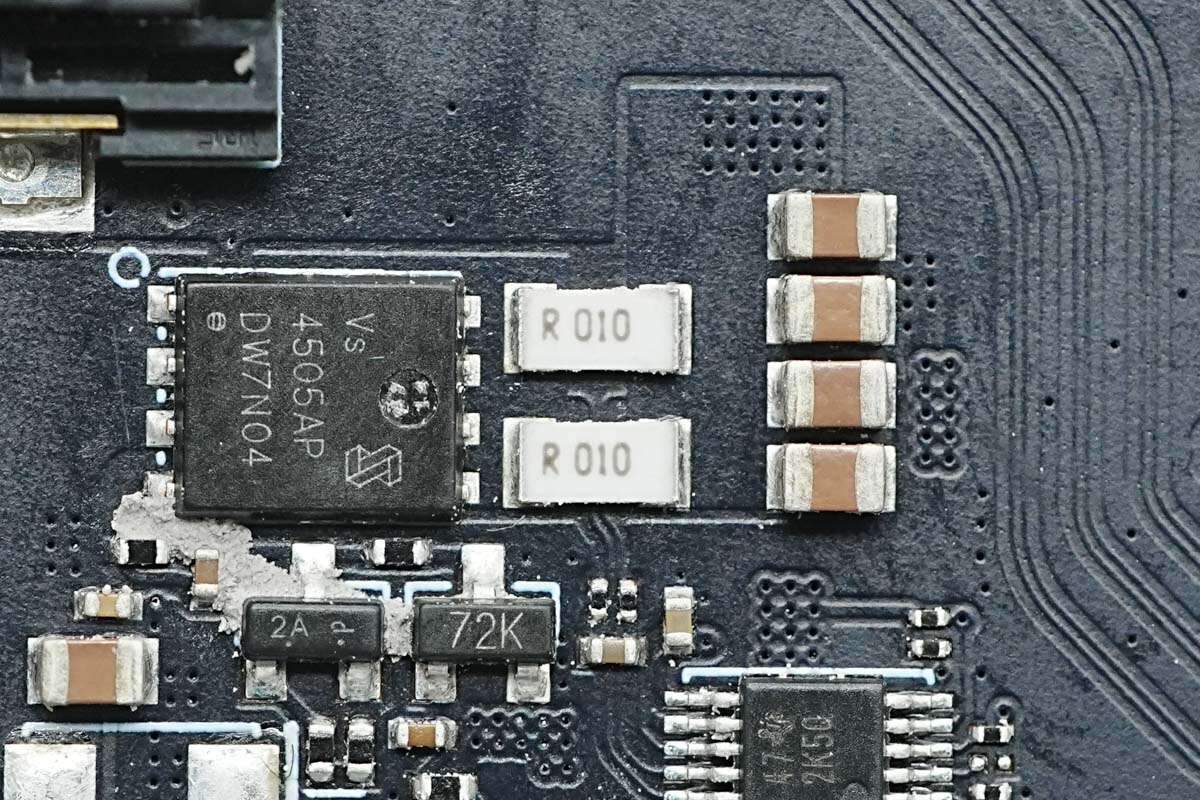

用于供电控制的开关管来自威兆半导体，型号VS4505APT，PMOS，耐压-40V，导阻8.7mΩ，采用PDFN5*6封装。

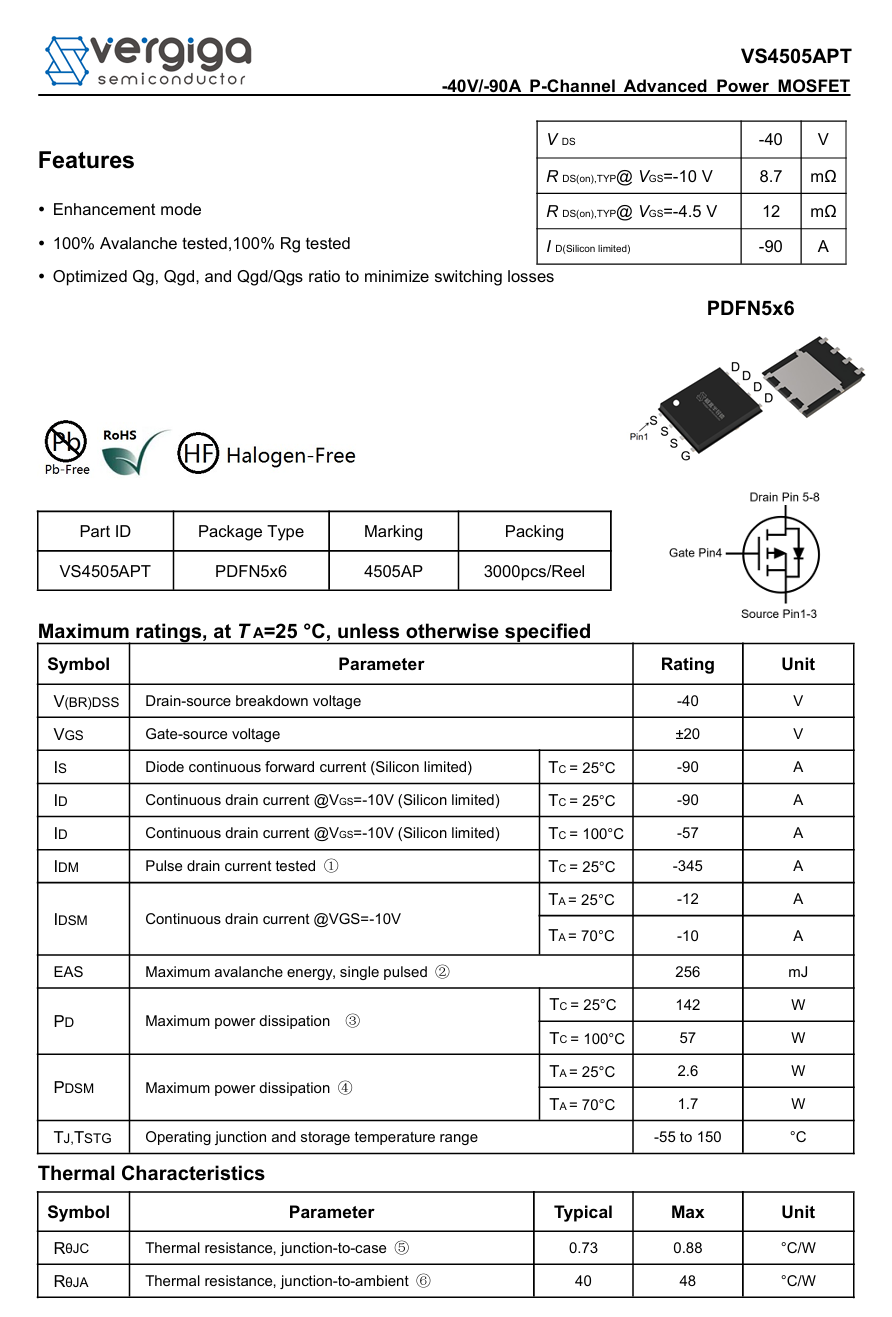

威兆半导体 VS4505APT 资料信息。
两颗10mΩ电阻并联用于电流检测。

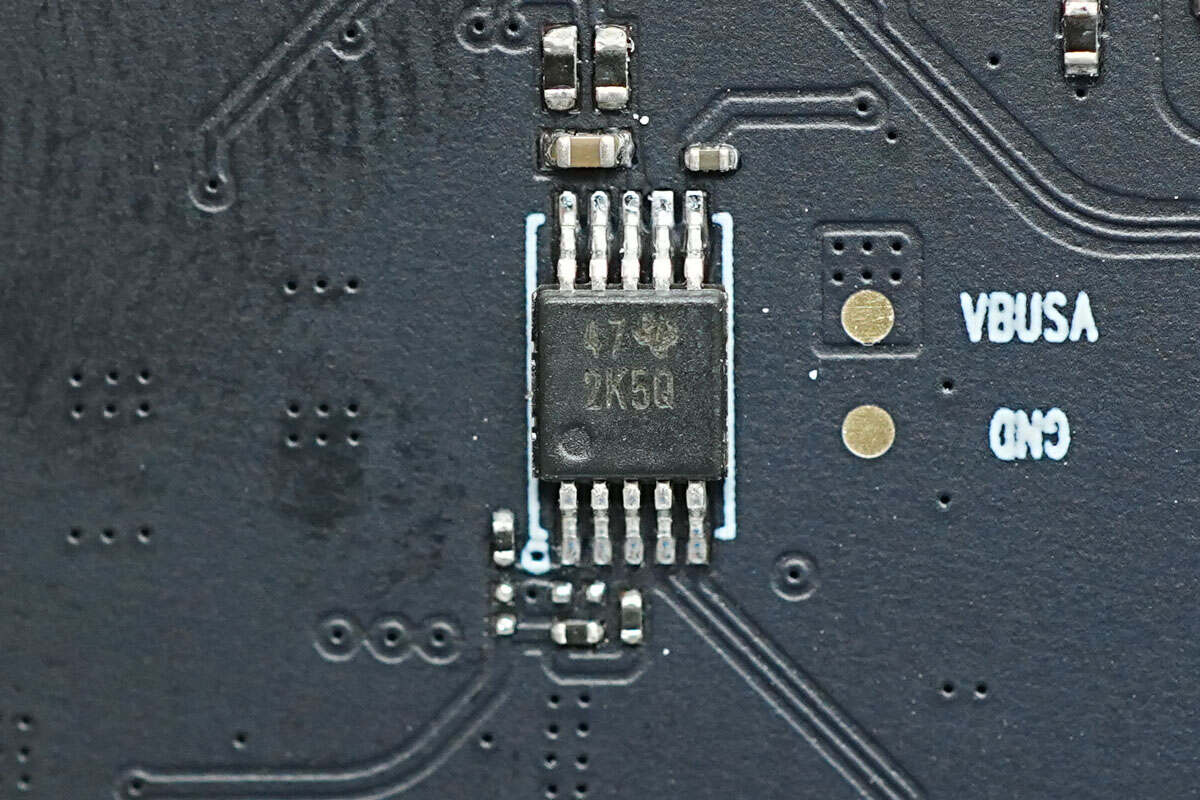

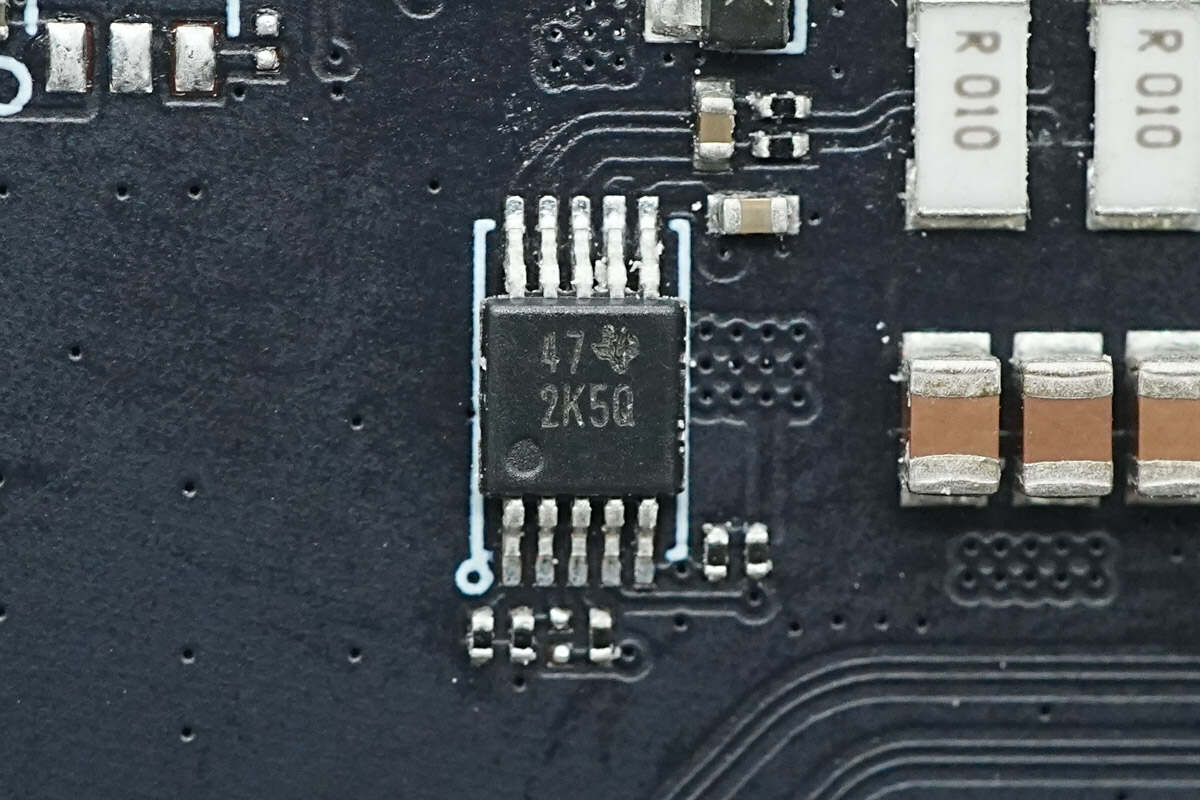

数字功率监控器来自德州仪器，丝印2K5Q，型号INA230，芯片支持36V总线电压，支持高侧或低侧检测，具备电流、电压和功率报告，采用VSSOP10封装。
另一颗INA230数字功率监控器特写。

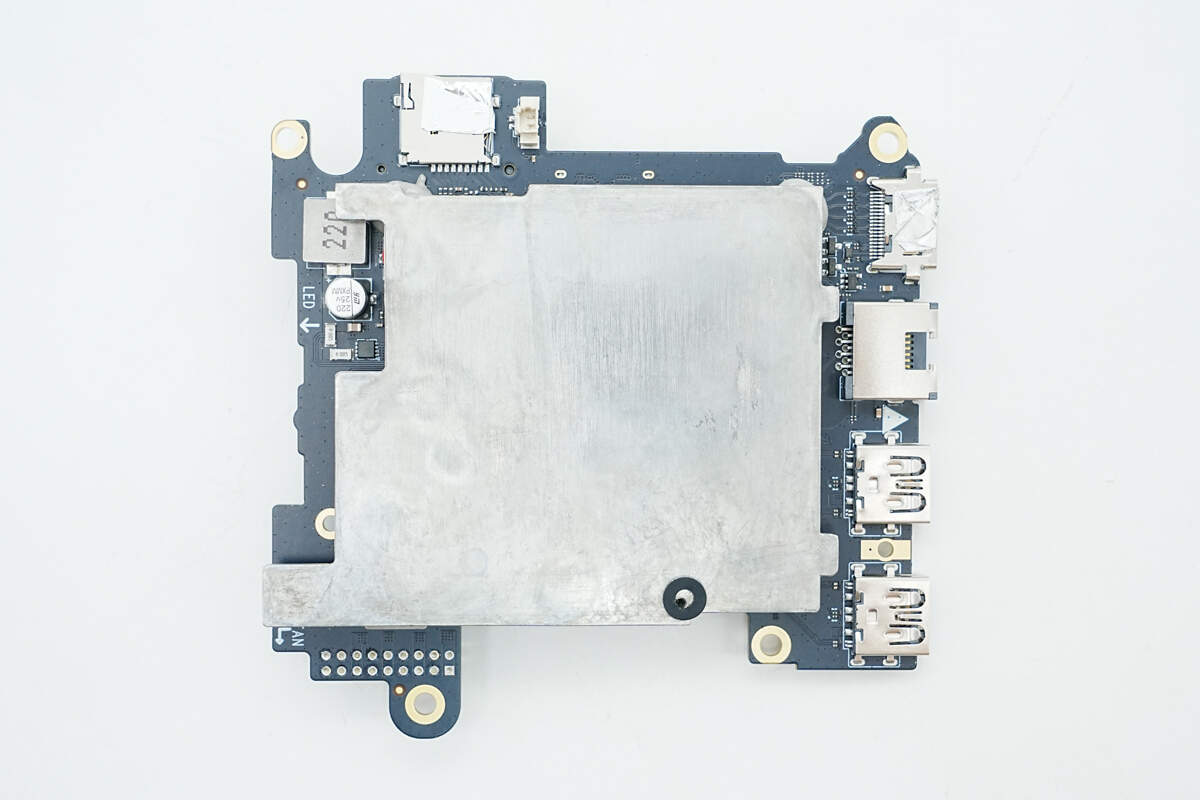

扩展坞模块上层主板设有铝合金散热片，通过螺丝固定。

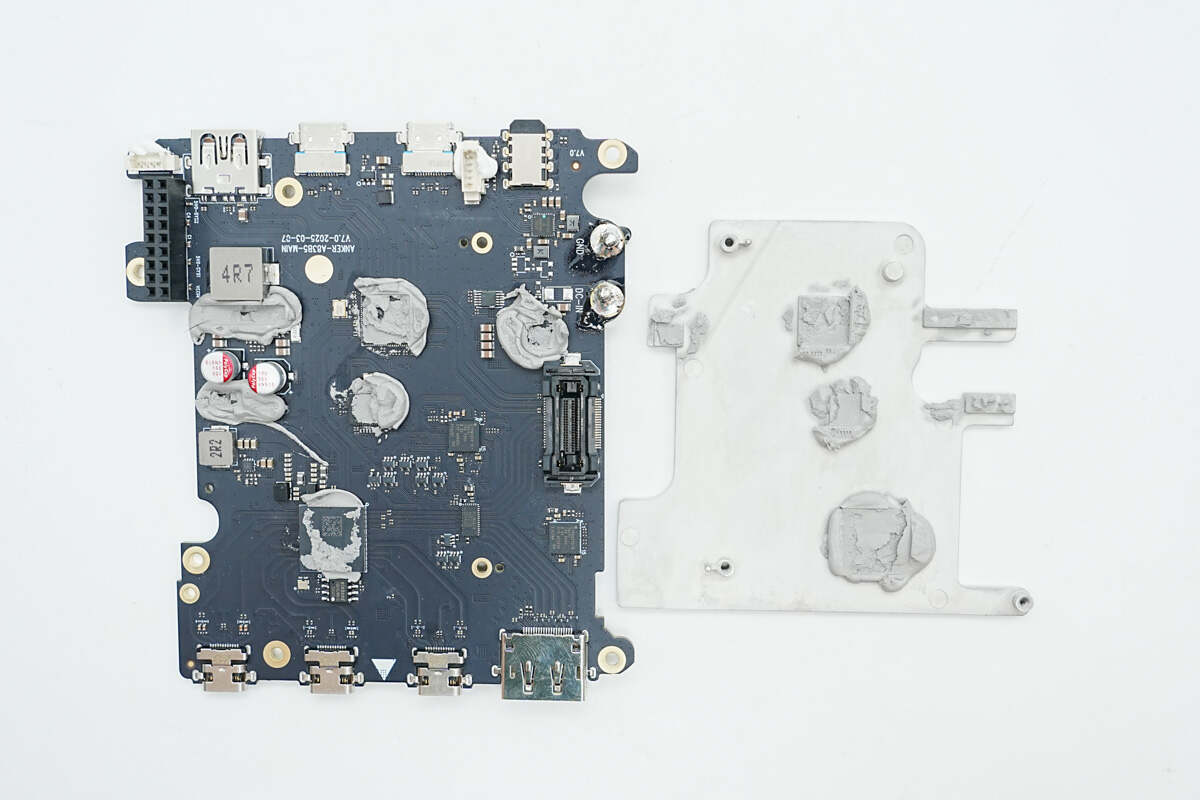

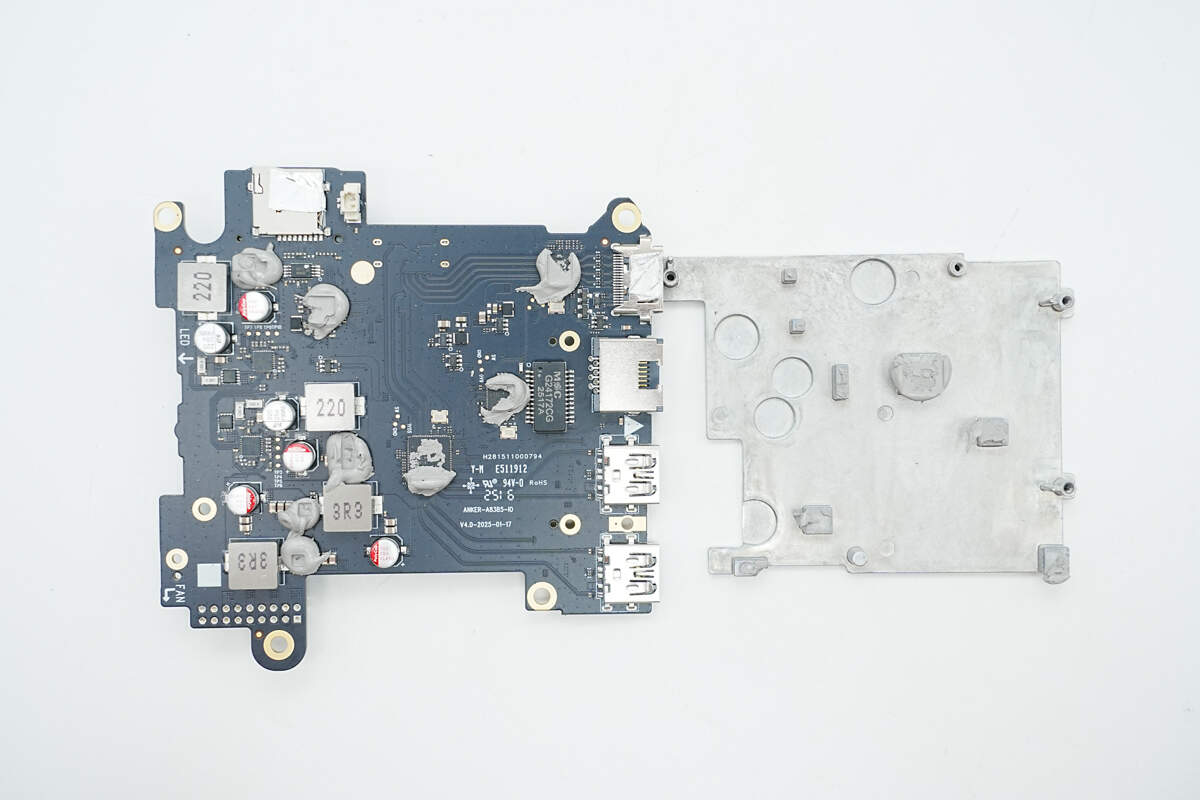

接下来拆解上层的PCBA模块，拧下固定螺丝拆下散热片，发热芯片与散热片之间涂有导热凝胶散热。

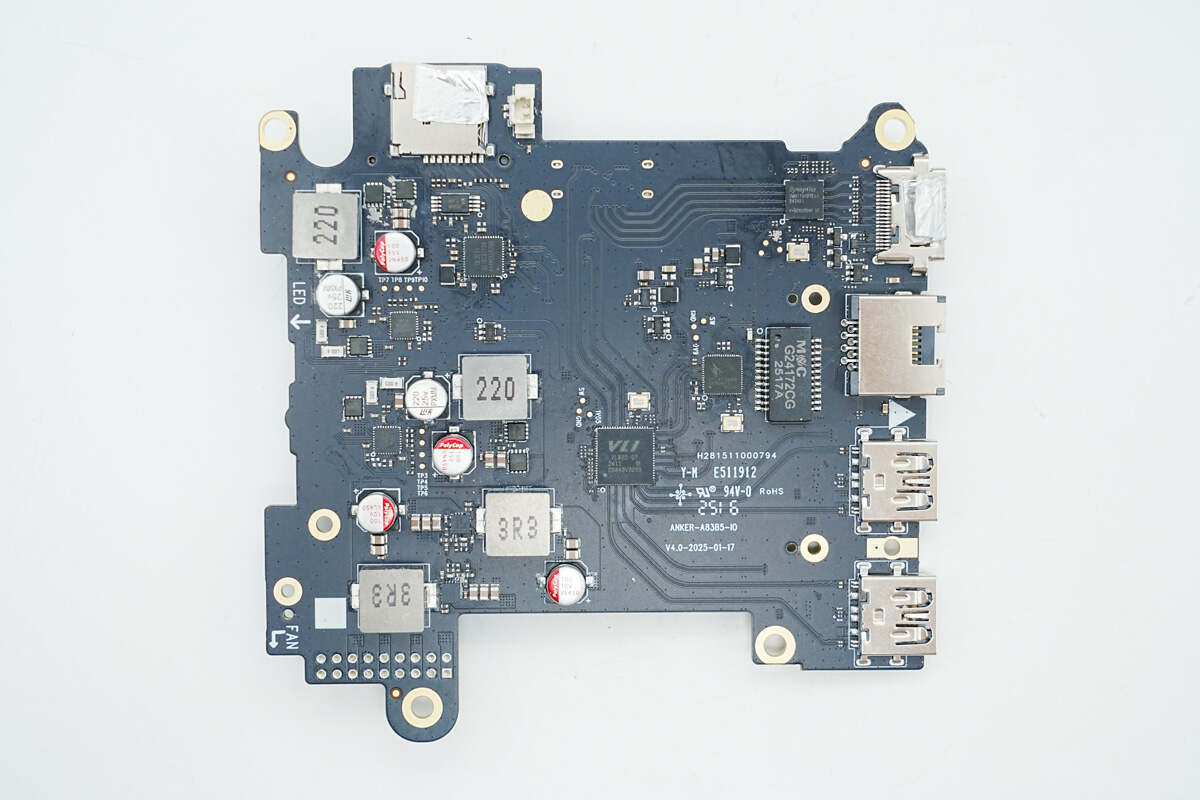

PCBA模块左侧设有四路同步降压电路，分别用于四个USB-C口供电，上方设有TF卡槽和读卡器芯片，中间位置设有集线器芯片，右侧上方设有视频转换芯片，下方设有网卡芯片和网络变压器，右侧设有HDMI接口，网线接口和USB-A接口。

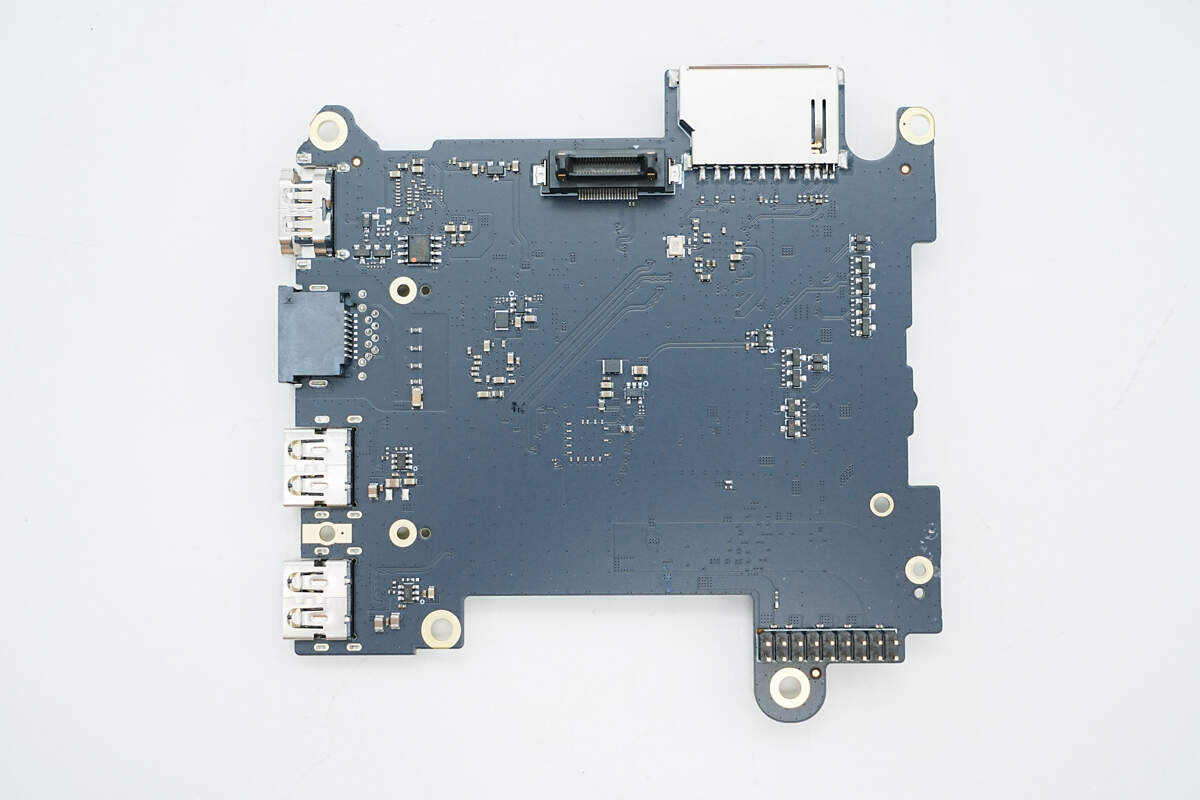

PCBA模块背面设有高速连接器，存储器和SD卡槽。

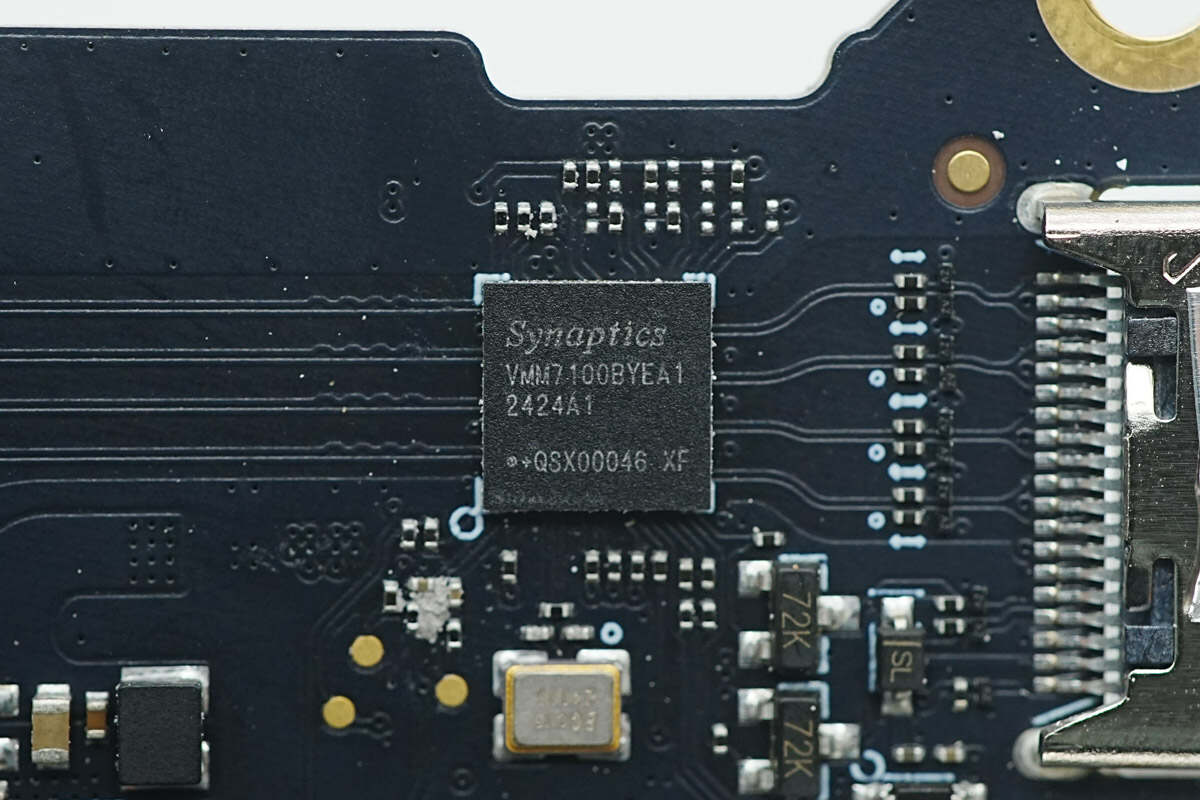

视频转换芯片来自新突思，型号VMM7100，将DP信号转换成HDMI视频信号输出，支持8K60Hz或4K240Hz输出，采用81 BGA封装。

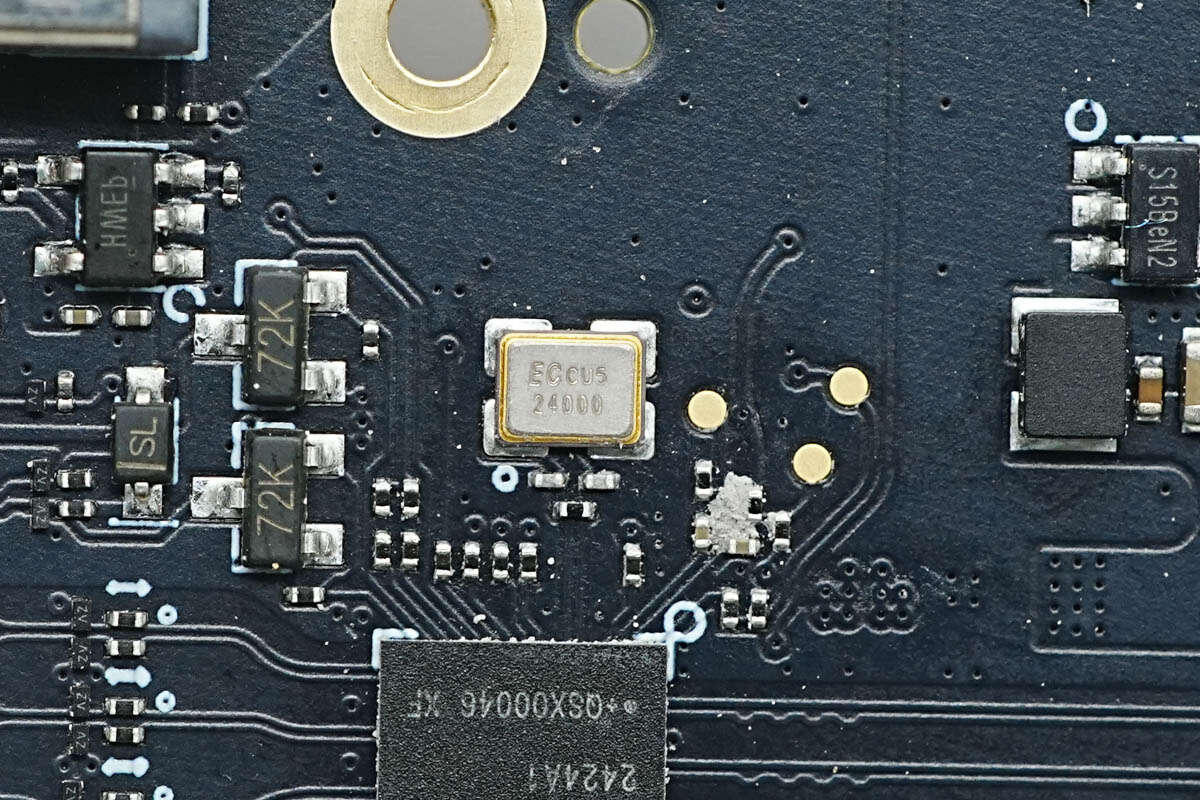

芯片外置24.000MHz时钟晶振特写。

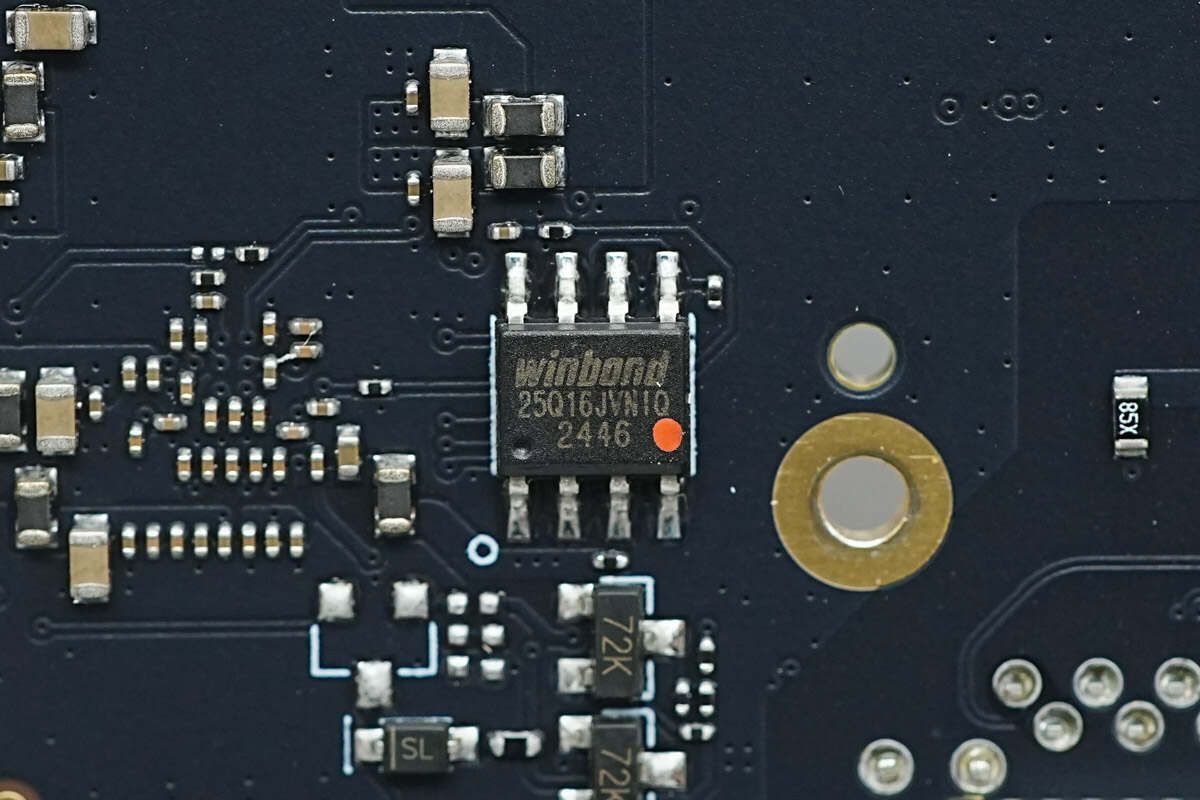

存储器来自华邦，型号W25Q16JVSNIQ，容量为2MB，采用SOIC-8封装。

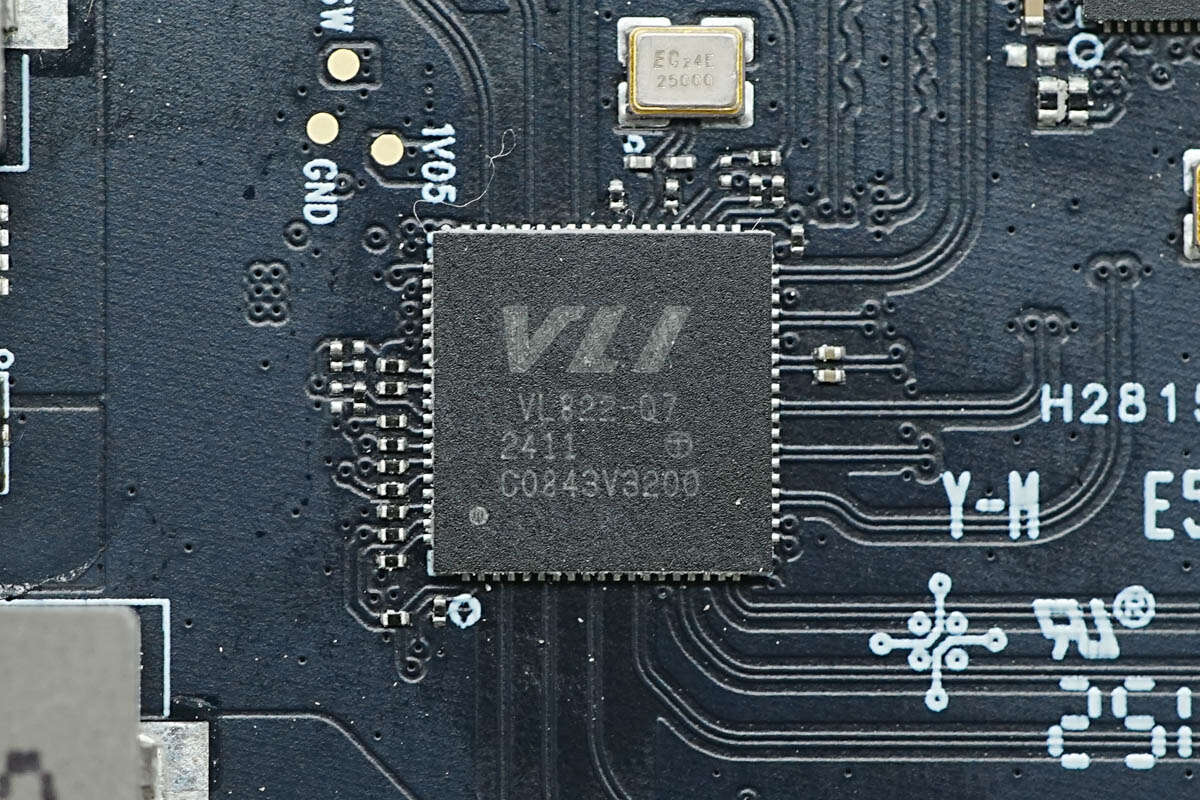

USB集线器芯片来自威锋电子，型号VL822-Q7，内部集成上行端口和两个下行端口复用器，适用于4个USB-A接口扩展应用，支持10Gbps速率，采用QFN 76L封装。
芯片外置25.000MHz时钟晶振特写。

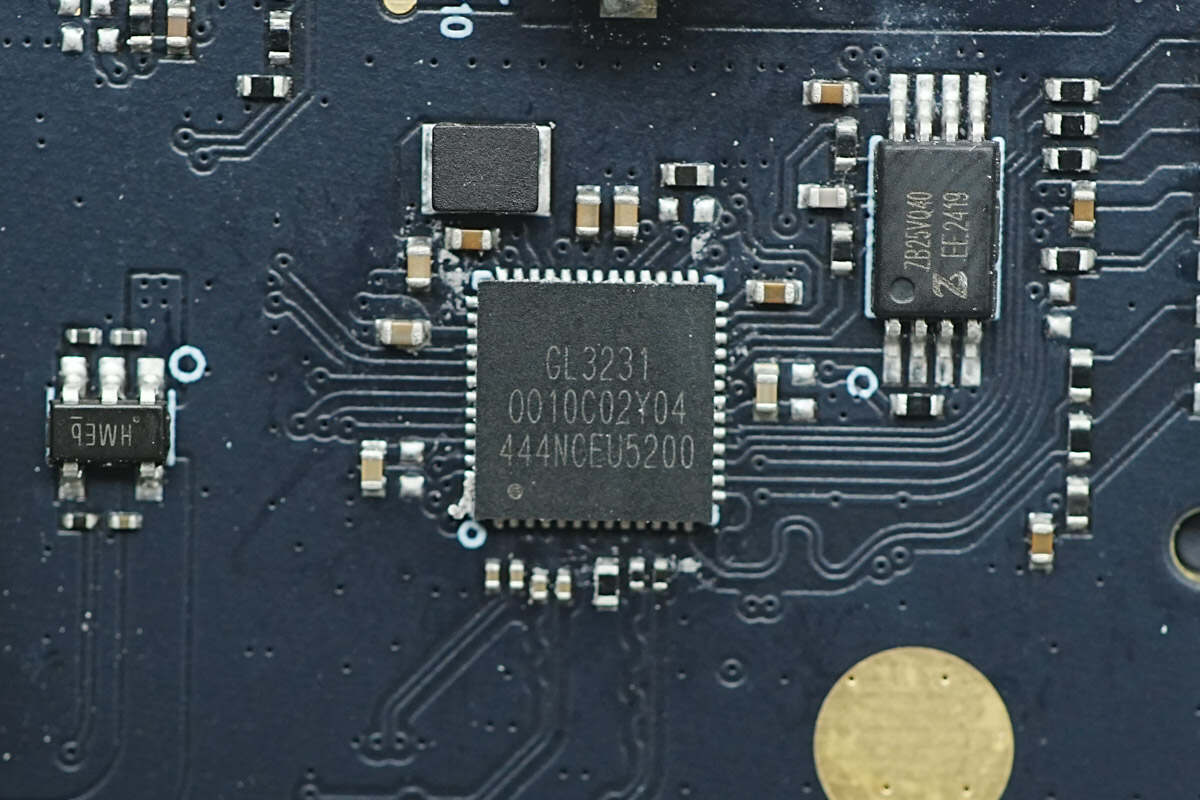

读卡器芯片来自创惟，型号GL3231，是一颗USB3.1 GEN1转双SD3.0 LUN存储卡读卡器控制器，芯片集成DC-DC转换器，采用QFN52封装。
芯片外置25.000MHz时钟晶振特写。

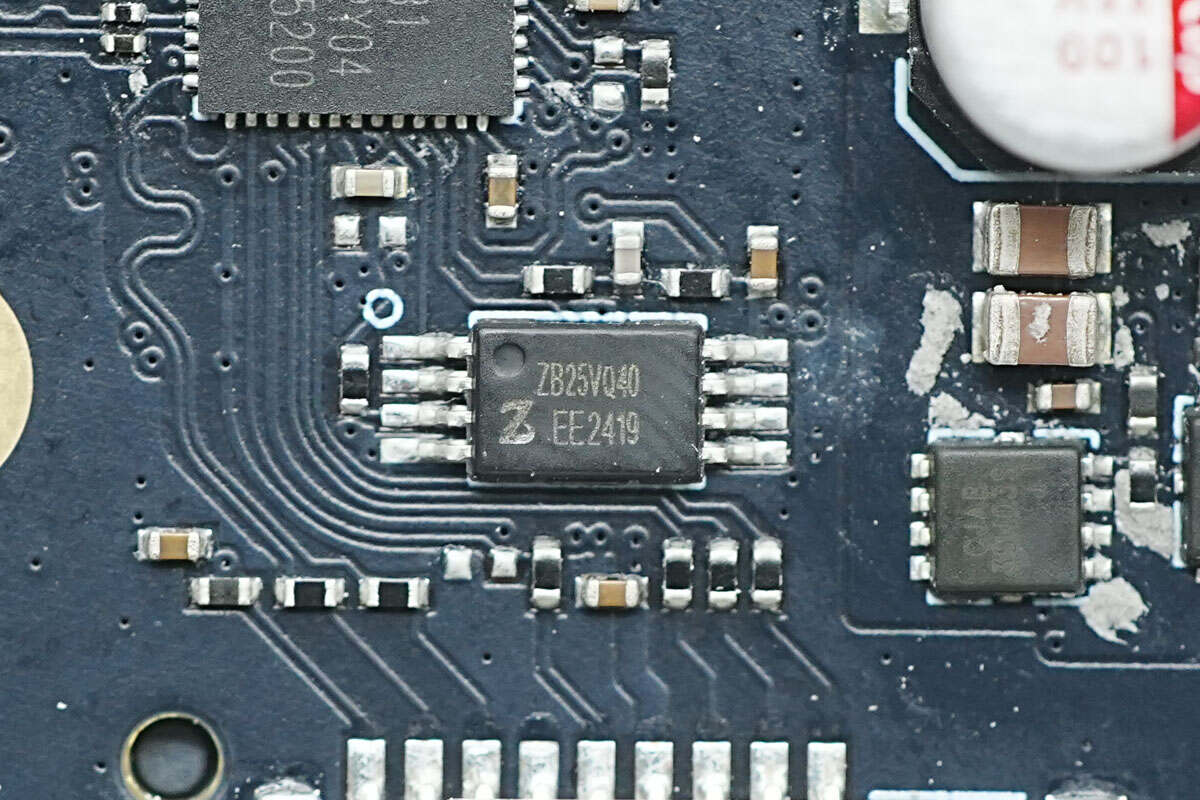

存储器来自恒烁，型号ZB25VQ040，容量为512KB，采用TSSOP8封装。

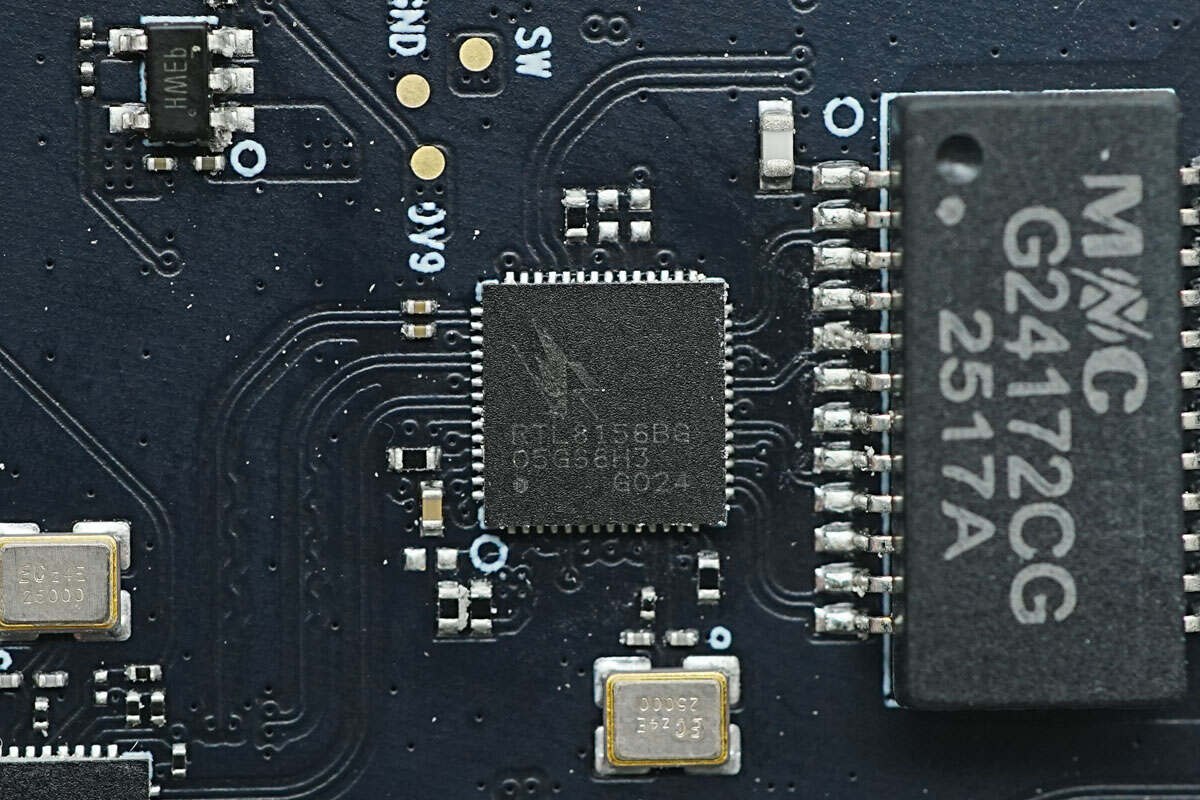

2.5G网卡芯片来自瑞昱半导体，型号RTL8156BG，用于USB3.0转2.5G有线网络，并向下支持千兆和百兆速率，采用QFN56封装。

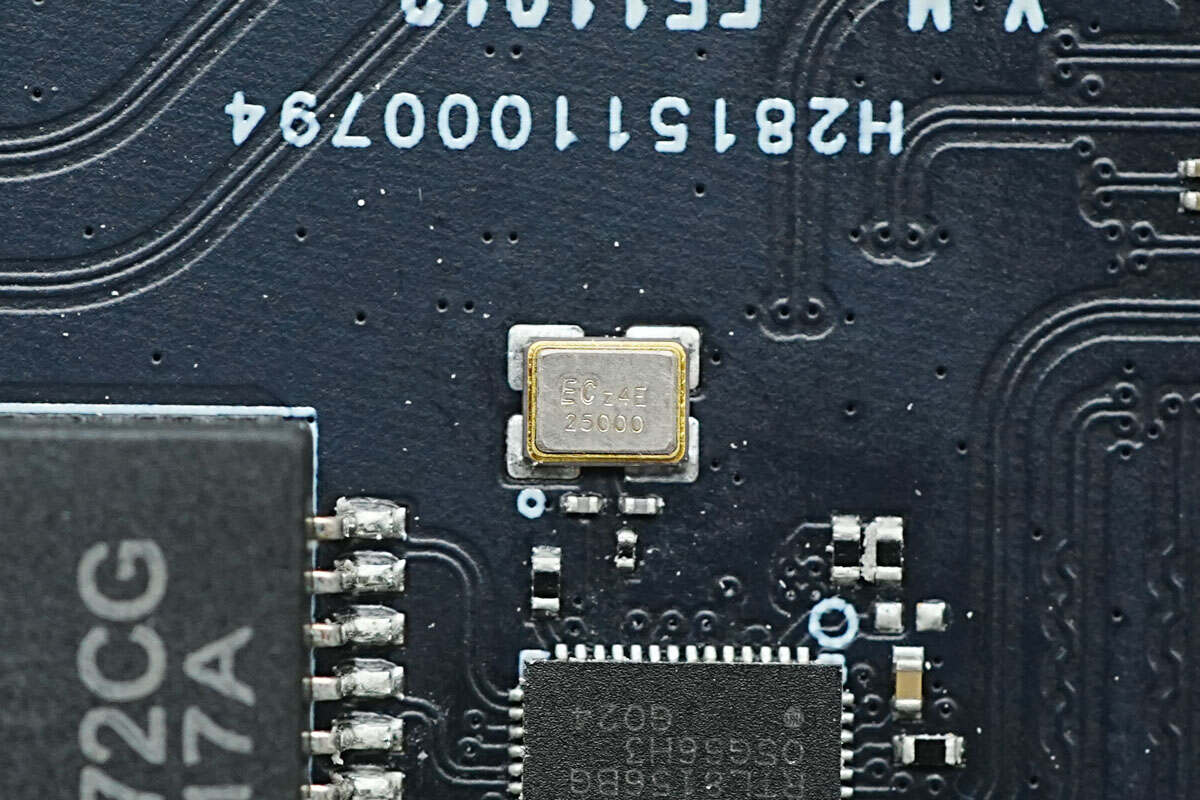

芯片外置25.000MHz时钟晶振特写。

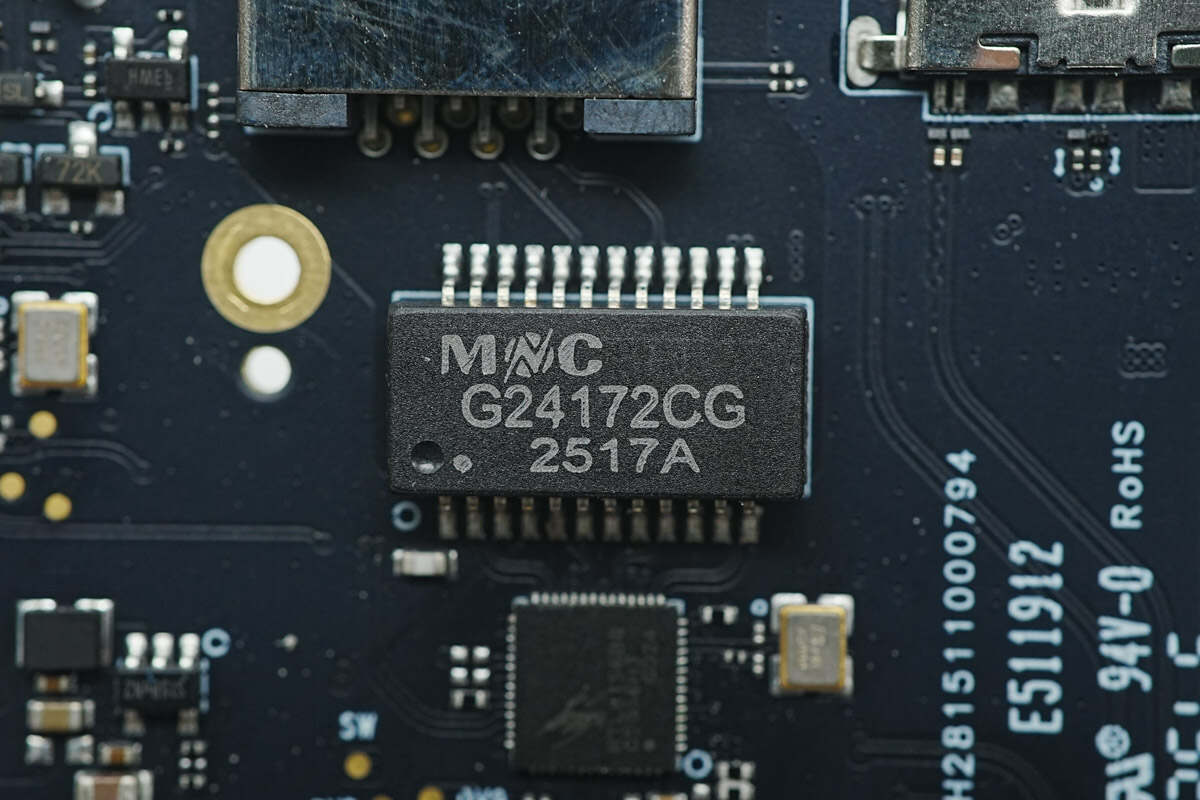

网络变压器来自铭普，型号G24172CG，支持2.5G传输速率，采用贴片封装。

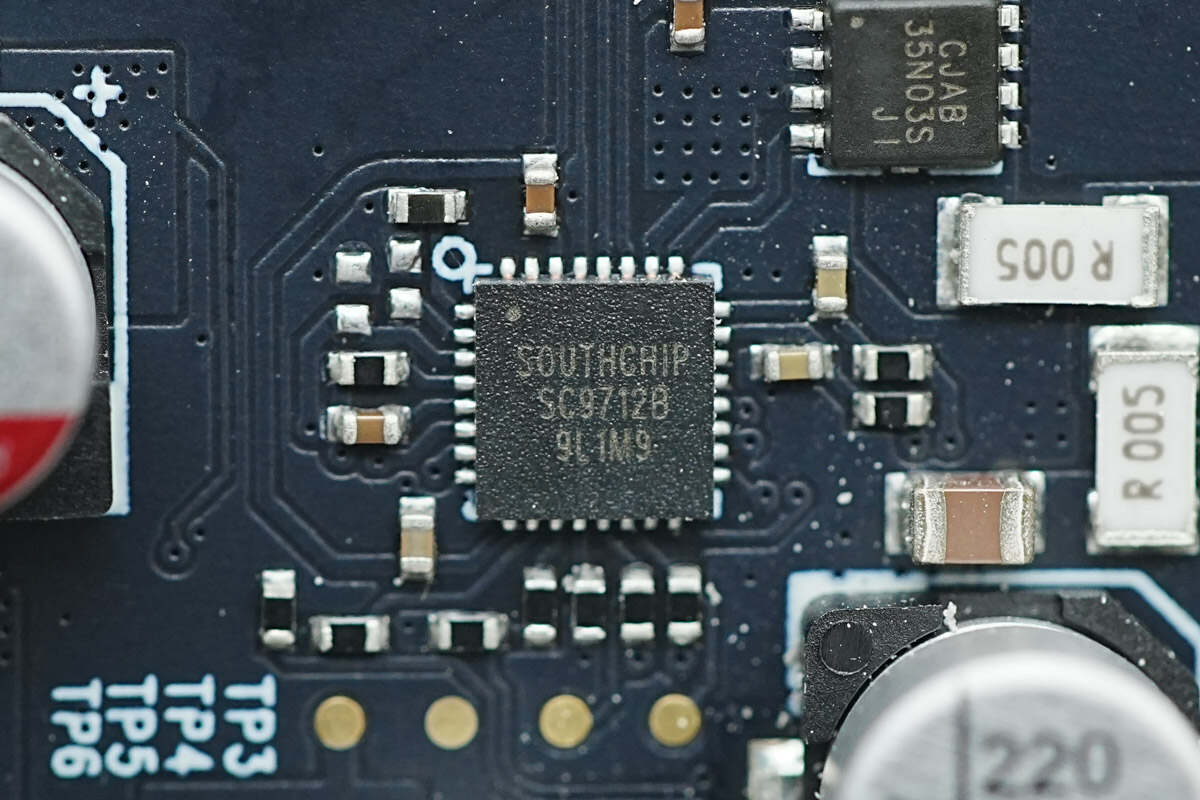

用于前置双USB-C接口快充的协议降压芯片来自南芯科技，型号SC9712B，是一颗高集成度的双端口快充SoC芯片，集成36V高效同步降压控制器，带有一组Type-C接口和两组DPDM快速充电协议接口，支持UFCS快充协议。SC9712B支持双芯片协同工作，单端口工作时全功率输出，双端口同时工作时自动分配功率。且无需MCU控制，采用QFN-32封装。
实际两路USB-C接口电路完全相同，节省篇幅选取一路进行介绍。

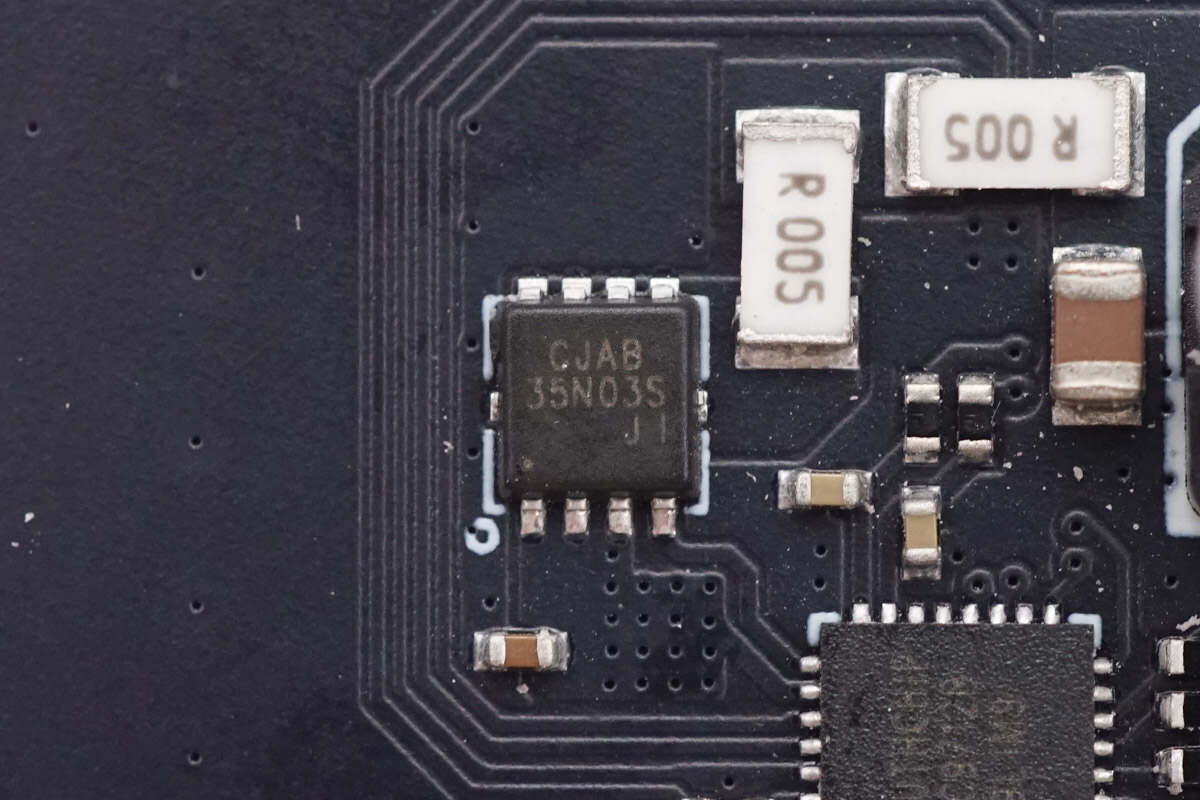

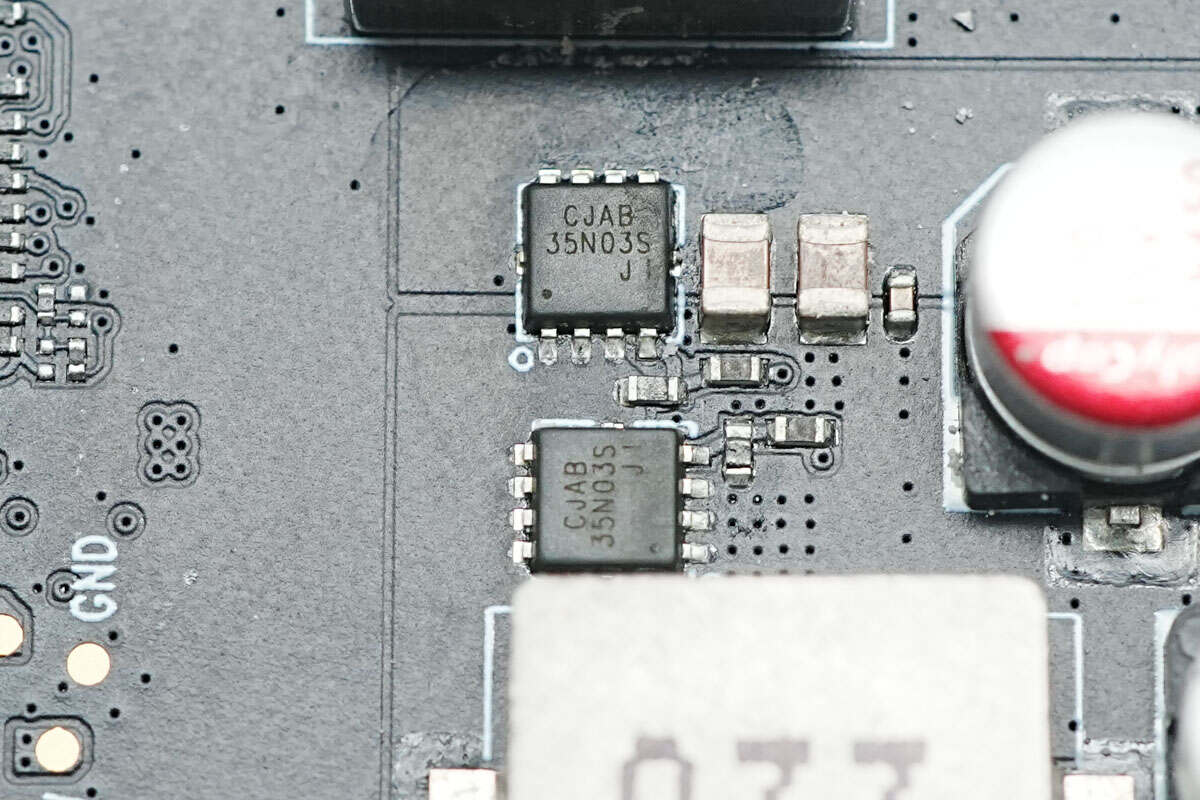

同步降压开关管来自长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

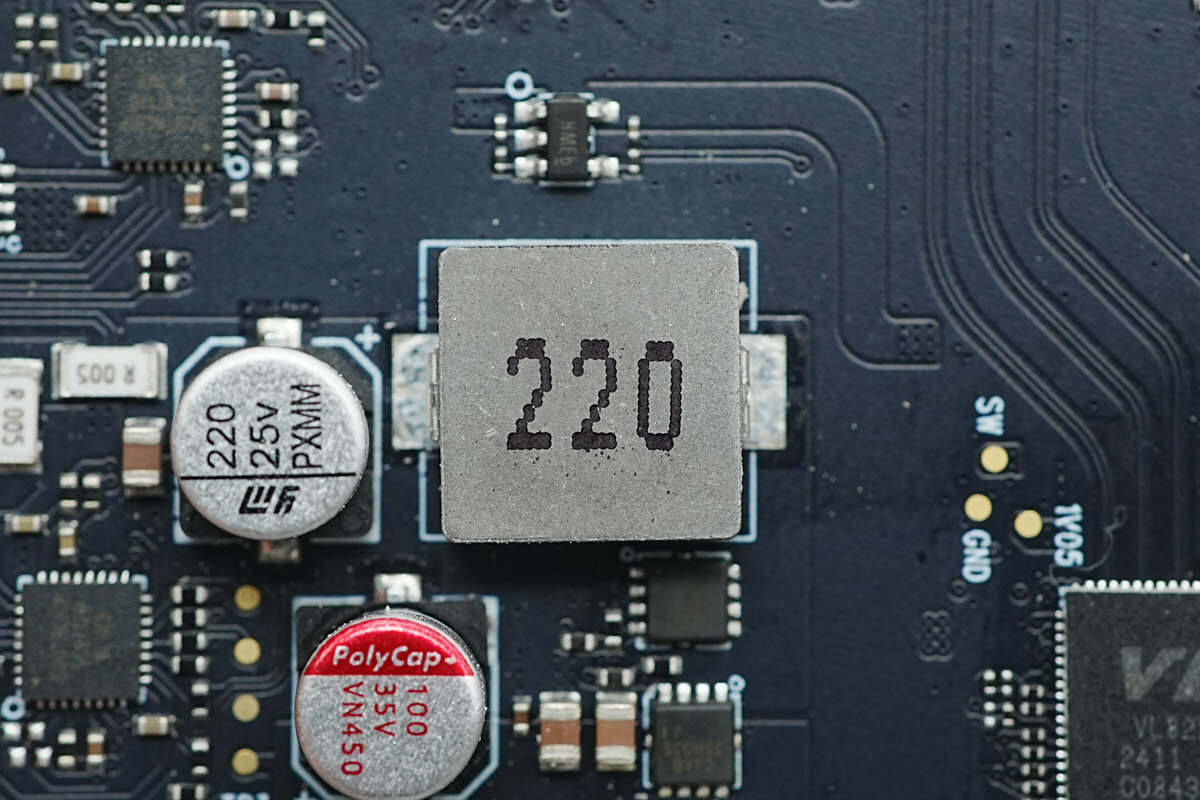

22μH合金电感特写。

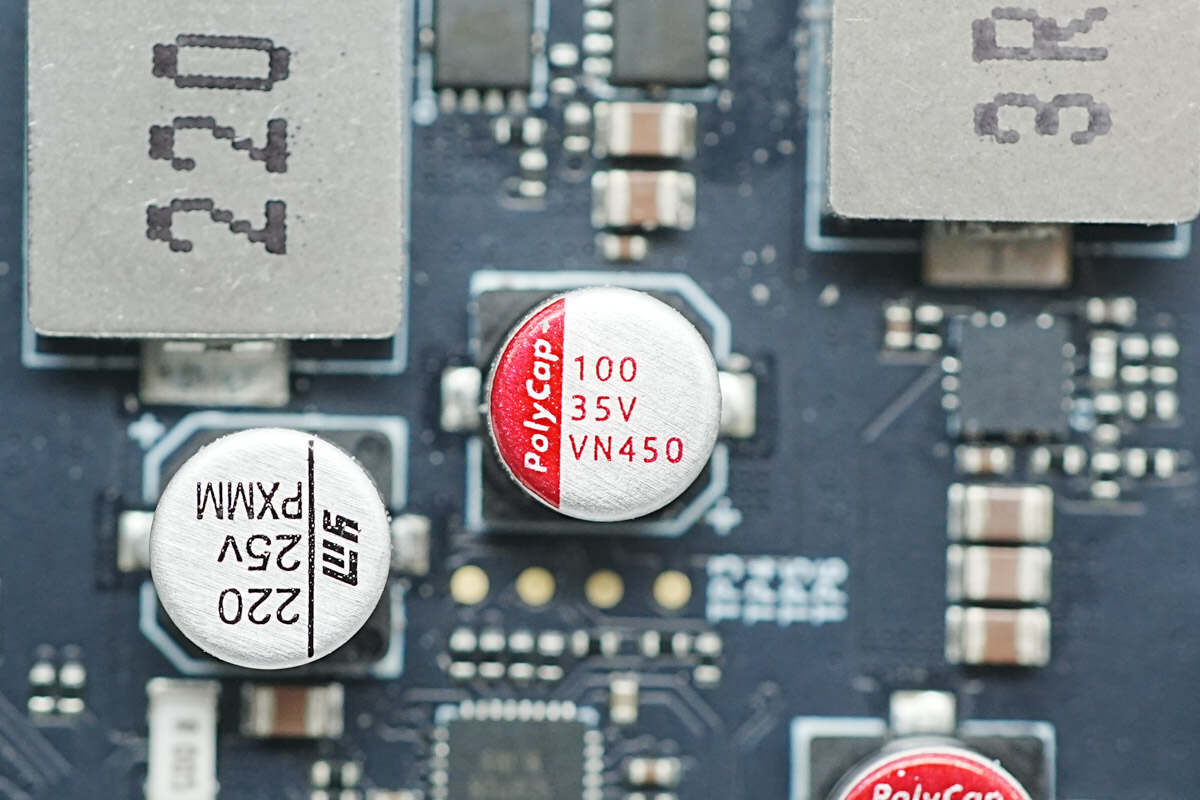

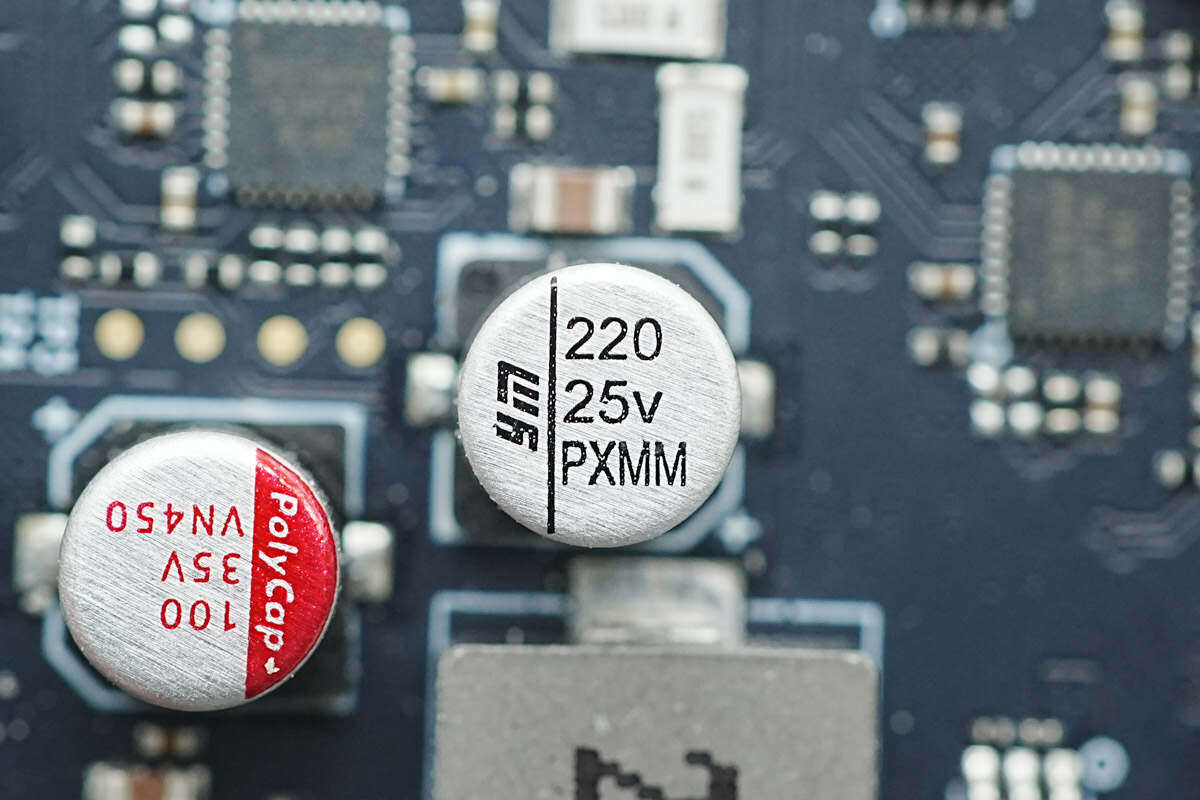

滤波电容来自柏瑞凯，为VN系列小型化产品，规格为100μF35V。
输出滤波电容来自永铭，为VPX贴片固态电容，规格为220μF25V。
输出VBUS开关管采用长晶科技CJAB35N03S，与同步降压开关管型号相同。

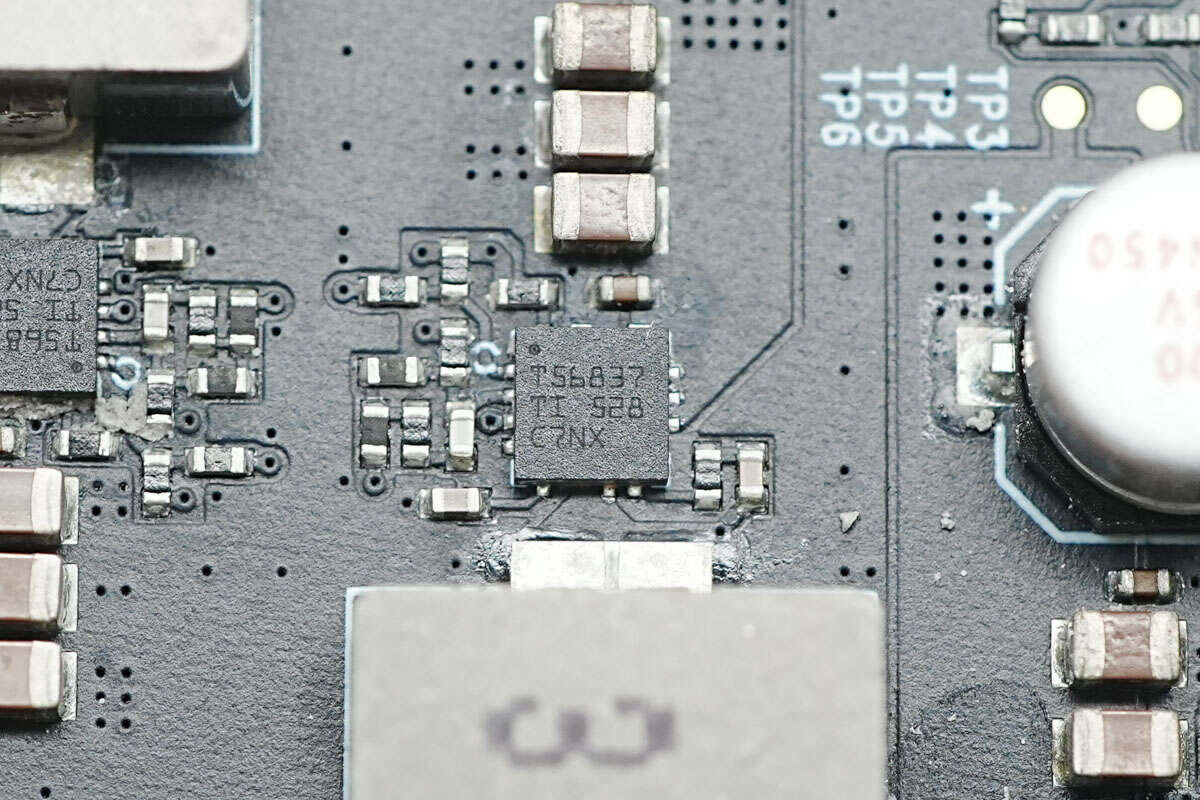

同步降压芯片来自德州仪器，丝印T56837，型号TPS56837，是一颗28V输入电压，8A输出的同步降压转换器，芯片内部集成20.4/9.5mΩ开关管，支持0.6-13V输出电压范围，具备Eco-mode，可提高轻载效率，采用QFN-10封装。

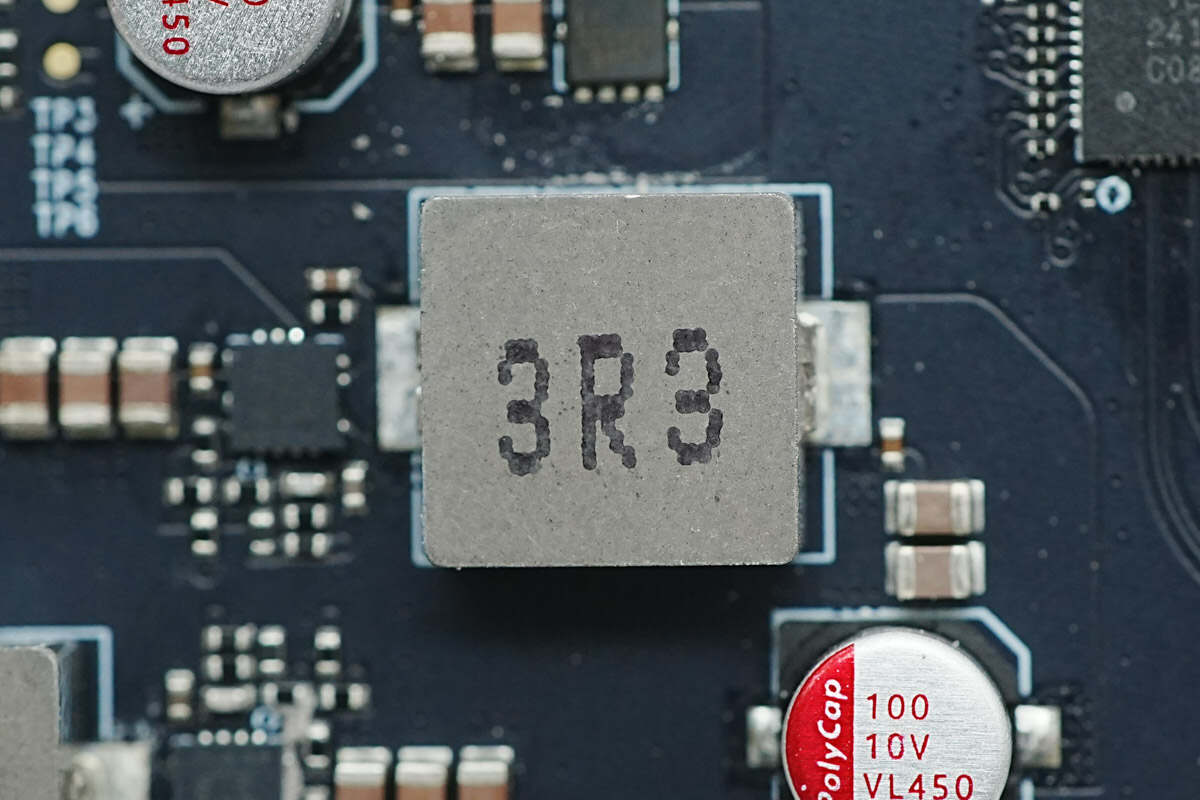

3.3μH合金电感特写。

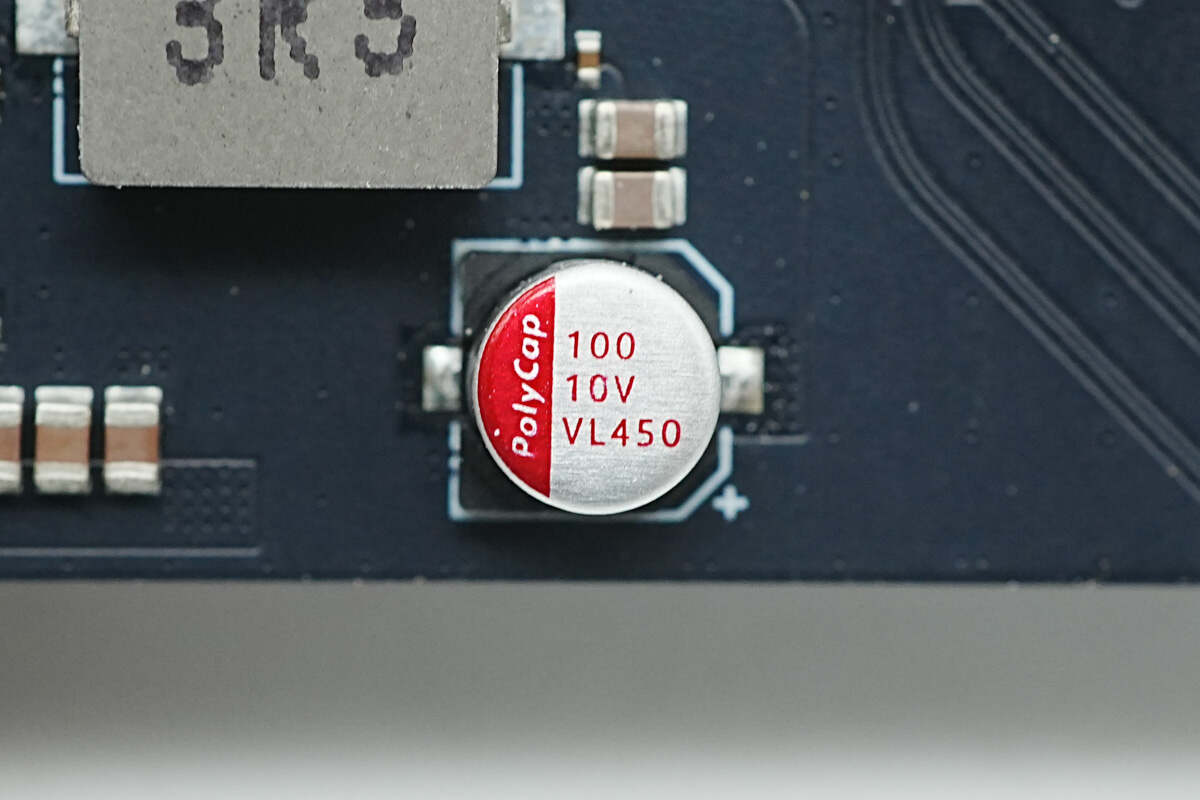

滤波电容来自柏瑞凯，为VL系列长寿命固态电容，规格为100μF10V。
实际两路同步降压电路完全相同，节省篇幅选取一路进行介绍。
拓尔微TMI3410同步降压芯片特写。

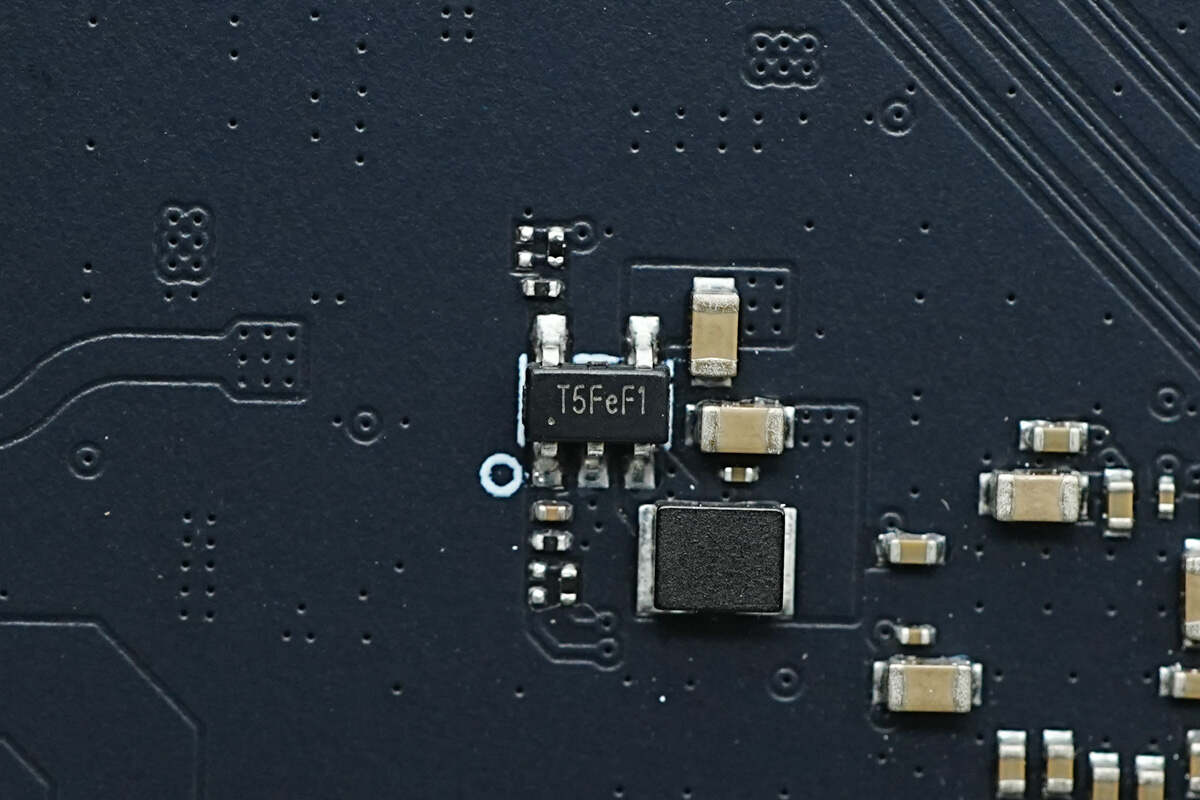

同步降压芯片来自拓尔微，丝印T5F，型号TMI3408F，芯片支持5.5V输入电压，输出电流为1.2A，开关频率为1.5MHz，具备输入过电压保护、短路保护和过热保护，采用SOT23-5封装。

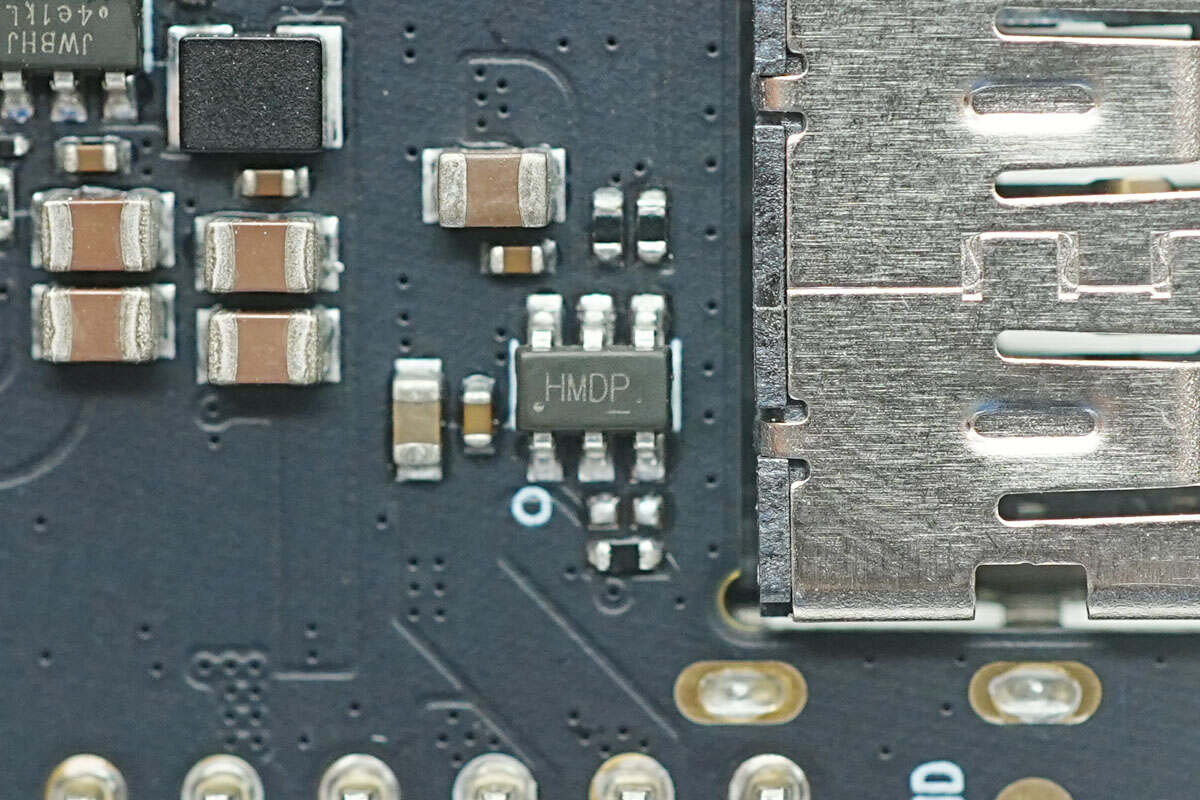

钰泰半导体ETA6027过流保护芯片用于USB-A接口过流保护。
ETA6027过流保护芯片用于USB-A接口过流保护。
HDMI接口也采用ETA6027芯片进行过流保护。

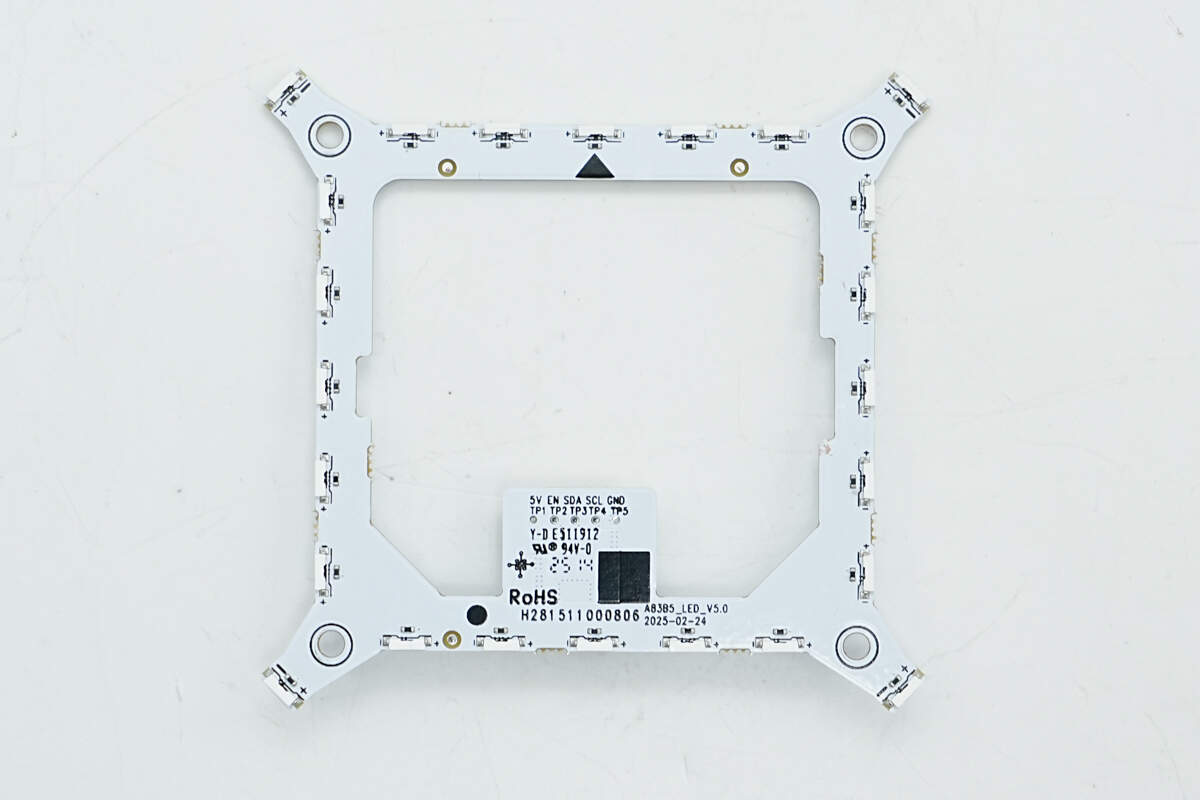

LED灯板为方形，设有24颗RGB LED。

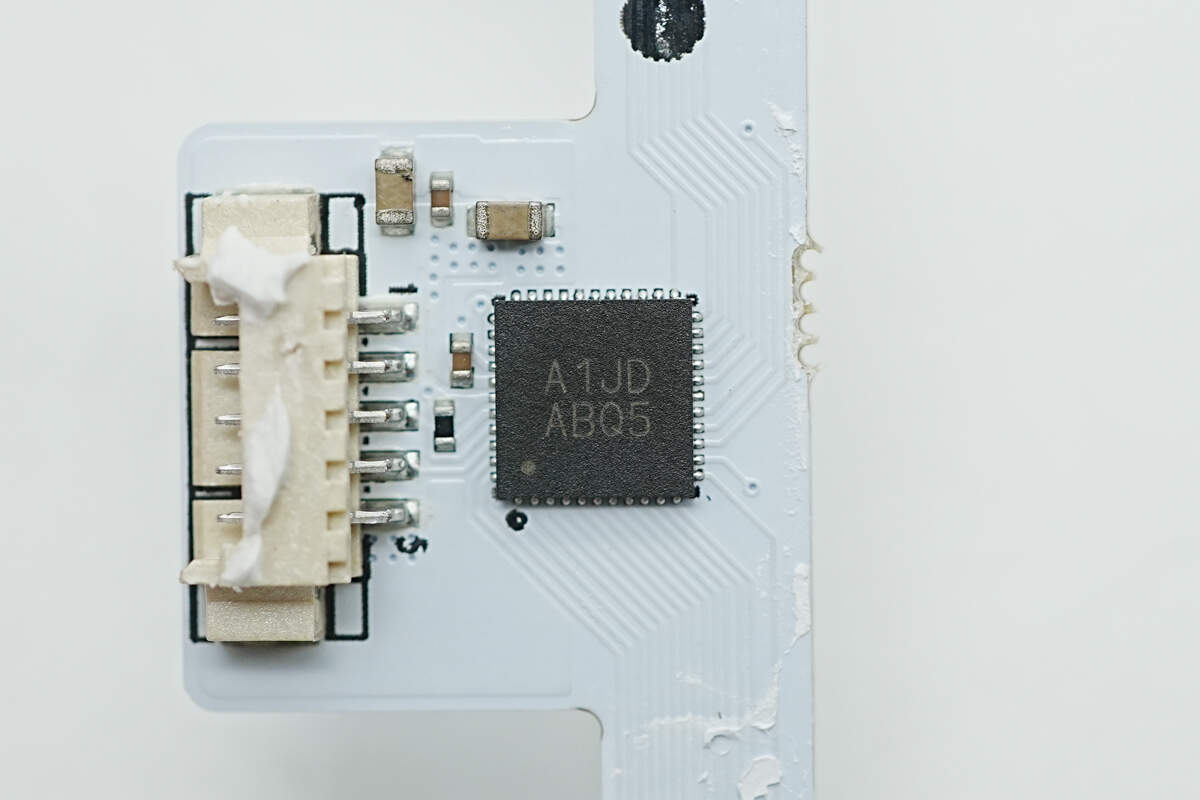

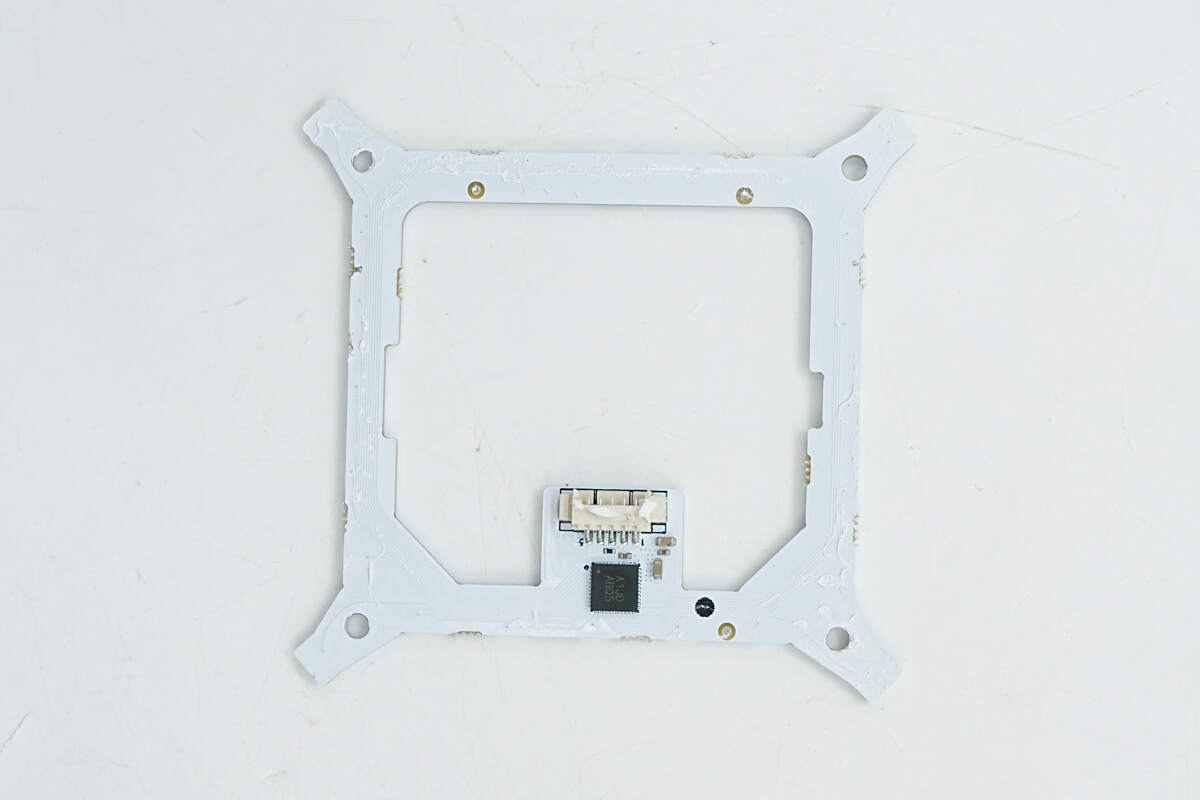

灯板背面设有连接器和驱动芯片。
LED驱动芯片来自艾为电子，丝印A1JD，型号AW21036QNR，具备36个LED驱动通道，采用QFN5*5-44L封装。

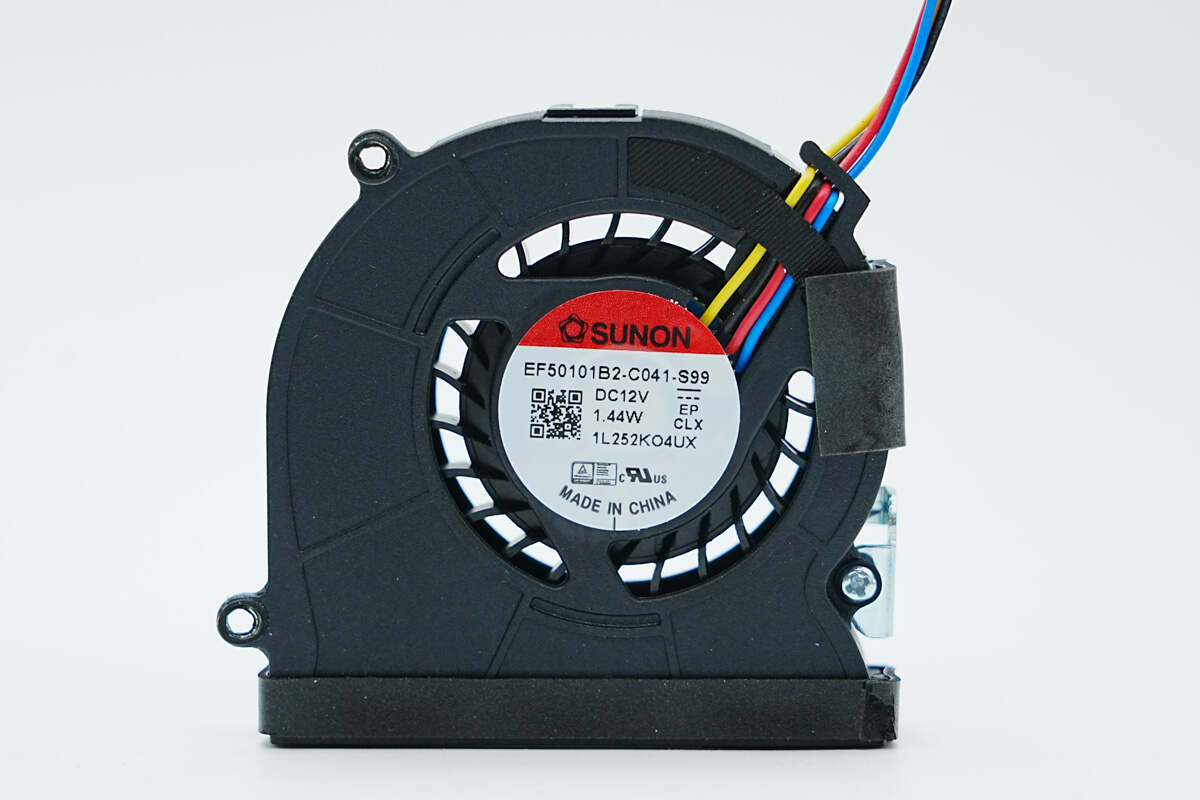

散热风扇来自建准，为离心风扇，型号EF50101B2，规格为12V 1.44W。

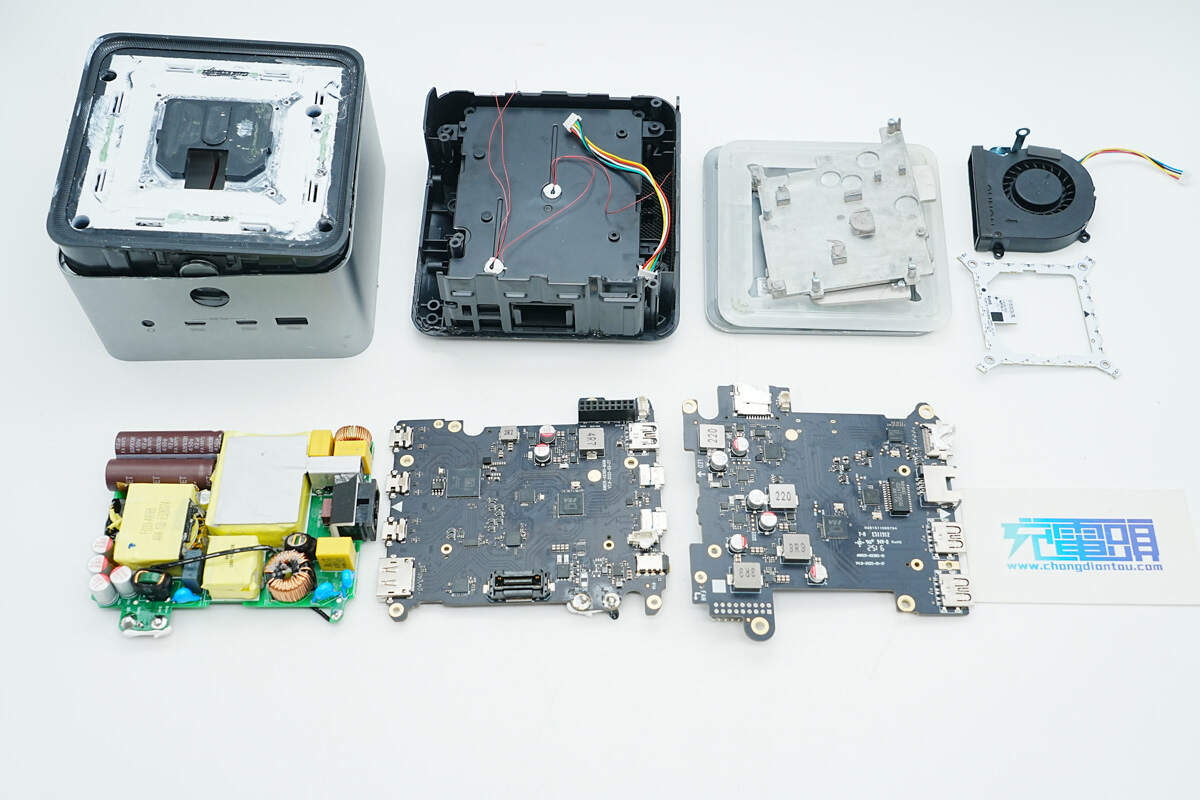

全部拆解一览，来张全家福。

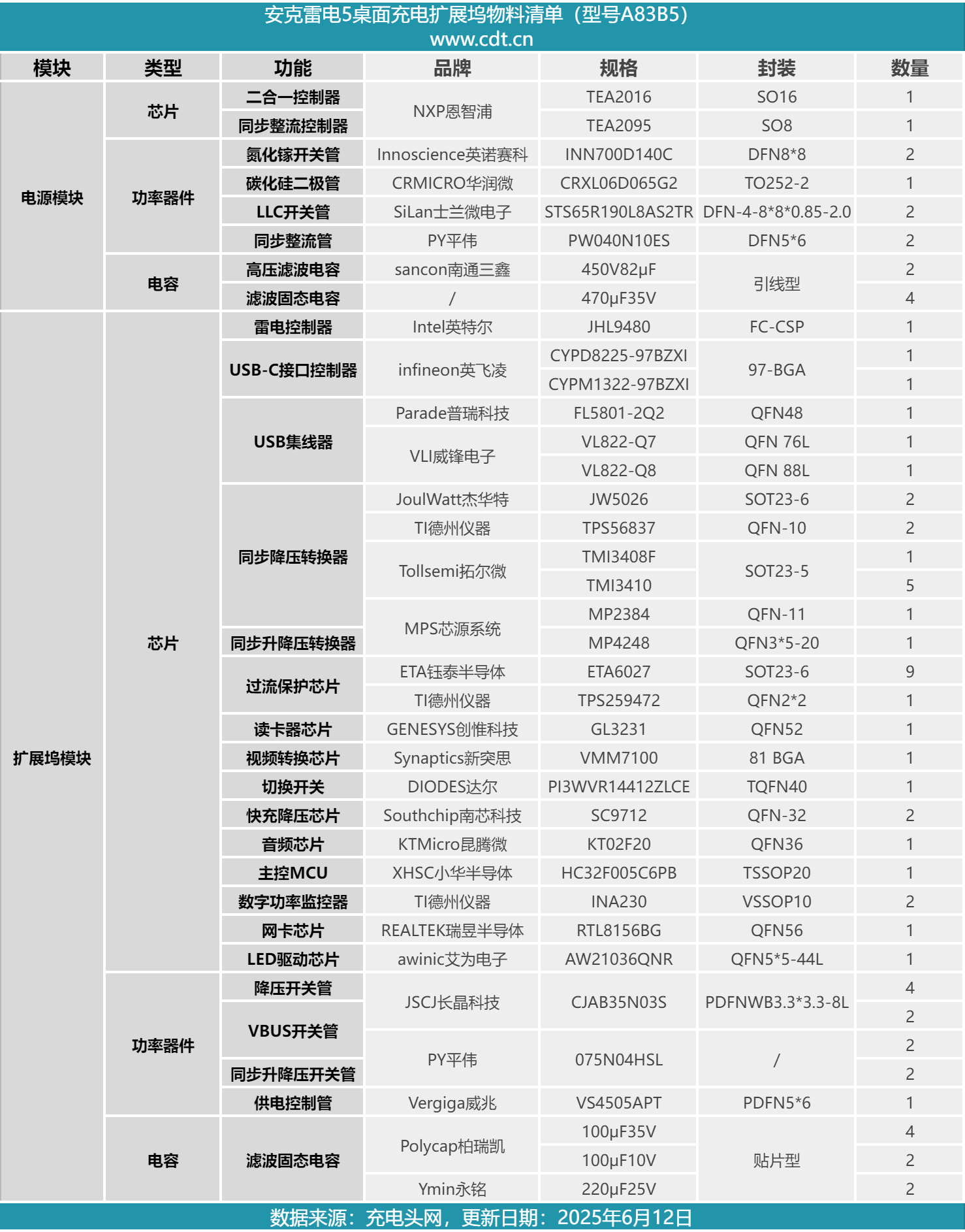

最后附上安克雷电5桌面充电扩展坞的核心器件清单，方便大家查阅。
安克雷电5桌面充电扩展坞内置氮化镓电源，总输入功率为250W，支持为连接的笔记本电脑进行140W快充。笔记本电脑通过雷电5接口连接到扩展坞，进行雷电接口扩展，使用雷电接口连接存储设备和显示屏幕，扩展坞具备多个接口，便于连接外设。前面板USB-C接口支持45W快充，连接手机时支持在数据传输的同时快速充电。
充电头网通过拆解了解到，安克雷电5桌面充电扩展坞内部由氮化镓电源模块和扩展坞模块组成。氮化镓电源模块使用塑料密封外壳，内部填充导热胶加强散热。电源内部使用恩智浦TEA2016+TEA2095芯片组合，PFC使用英诺赛科INN700D140C氮化镓开关管，使用华润微CRXL06D065G2碳化硅二极管。
扩展坞模块使用两块PCB组成，通过高速连接器连接，并设有铝合金散热片。英特尔JHL9480雷电控制器用于雷电5接口扩展，使用威锋集线器芯片用于USB接口扩展，新突思VMM7100用于DP转HDMI输出，使用南芯科技SC9712用于快充输出，芯源系统MP4248用于同步升降压转换。扩展坞内部设有风扇散热，保证长时间稳定可靠运行。
